化油器密封垫片结构设计图纸

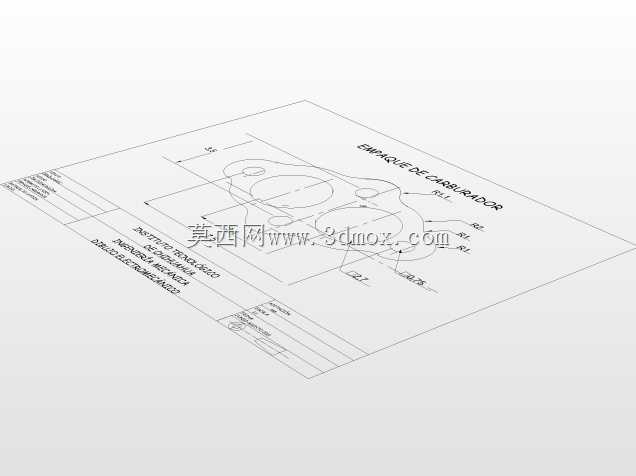

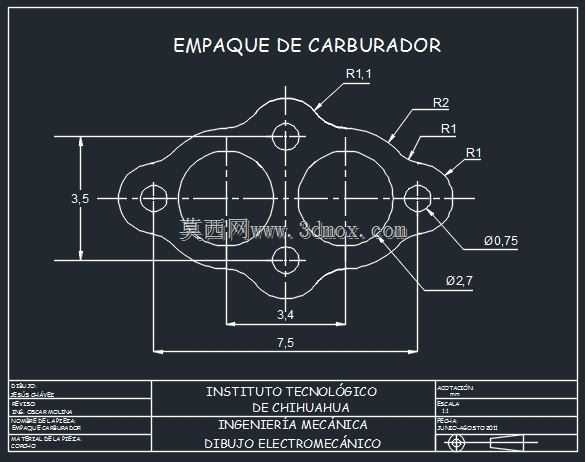

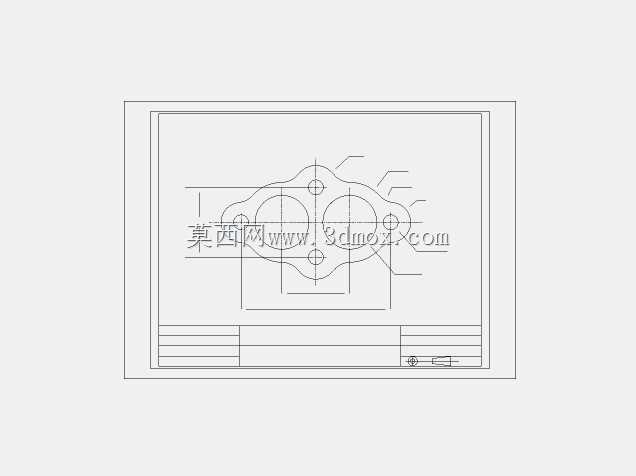

这款化油器密封垫片主要应用于小型通用内燃机的化油器与进气歧管结合面，作用是填补两个金属结合面的微观加工间隙，阻断燃油混合气从接缝处泄漏，同时避免外界未经过滤的空气被吸入进气道，保证空燃比控制精度，是化油器装配环节必不可少的密封功能件。从结构设计来看，垫片整体采用对称式轮廓布局，中部开设两个大直径通孔，对应化油器的主腔、副腔进气通道，孔径匹配对应化油器的喉道通径，保证进气通路无额外节流损失；四个角位布置小直径安装过孔，用于穿设化油器固定螺栓，孔位的中心距公差控制在±0.05mm范围内，避免装配时出现孔位错位导致的垫片压合偏移。轮廓边缘采用多段圆弧平滑过渡，所有转角处均做圆角处理，既避免尖锐边角在装配时割伤操作人员，也能减少垫片在长期受冷热交变应力时出现的应力集中开裂问题。尺寸设计上，垫片总长度为7.5单位，总宽度为3.5单位，两个主腔孔的中心距为3.4单位，主腔孔直径为2.7单位，安装孔边缘设置R1、R1.1、R2等不同半径的过渡圆弧，密封面的平面度要求控制在0.075单位以内，保证压合后密封面能完全贴合，不会出现局部间隙导致的渗漏。设计过程中优先考虑了装配兼容性，垫片的外轮廓完全避让开化油器本体上的怠速调节螺钉、油道堵头等凸起结构，不会与周边附件产生装配干涉；厚度方向适配常规化油器的密封槽深度，既不会因为过厚导致化油器安装后螺栓预紧力不足，也不会因为过薄导致密封压缩量不够出现渗漏。在实际使用场景中，这类垫片需要长期接触汽油蒸汽以及进气道内的负压环境，同时要承受发动机工作时传导的持续高温，因此结构上没有设置多余的异形凸起，整体为平面薄片结构，既方便批量冲压加工，也能保证密封面的受力均匀，螺栓拧紧时各位置的压缩量一致，不会出现局部压溃或者压合不实的问题。针对化油器定期维护拆解的需求，垫片的结构强度设计兼顾了拆装便利性，正常拆卸时不会轻易碎裂，可在多次拆装后仍保持完整的密封轮廓，降低维护过程中的零件损耗。
