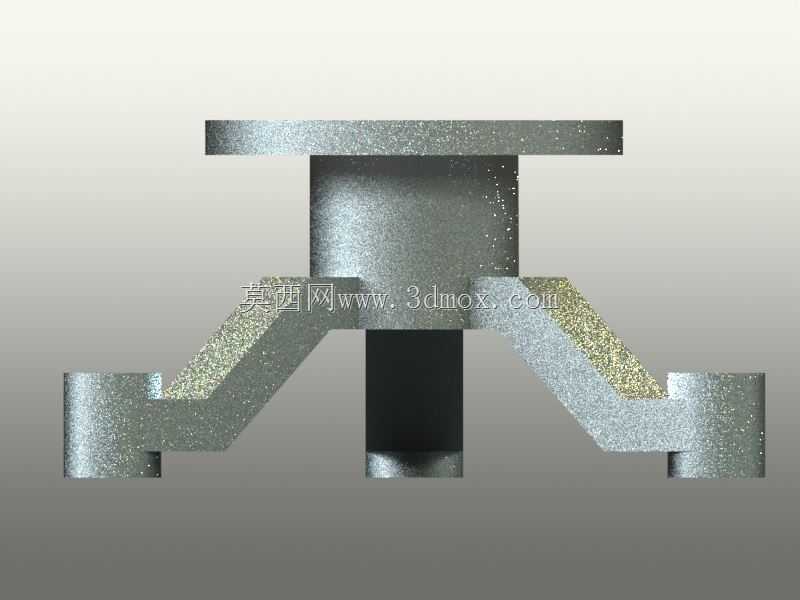

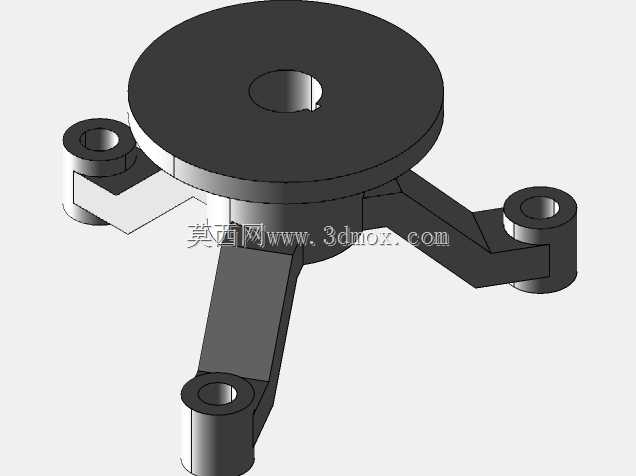

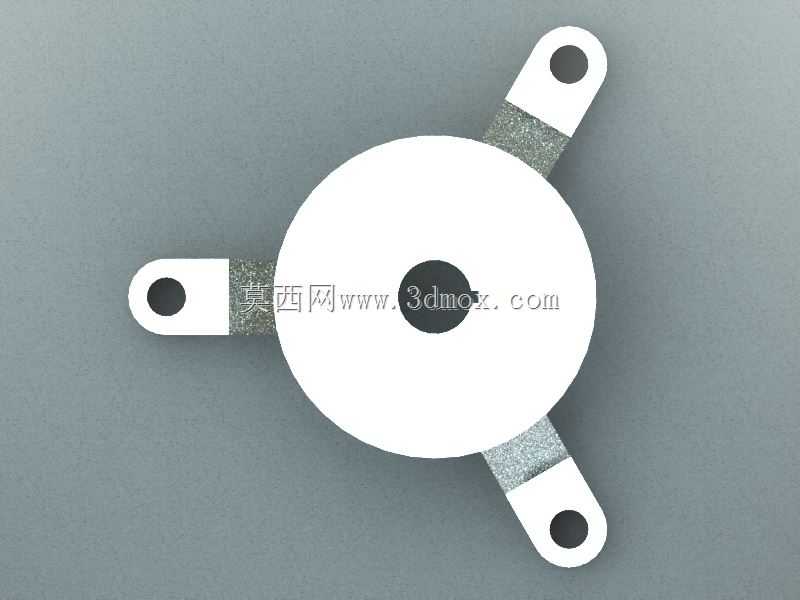

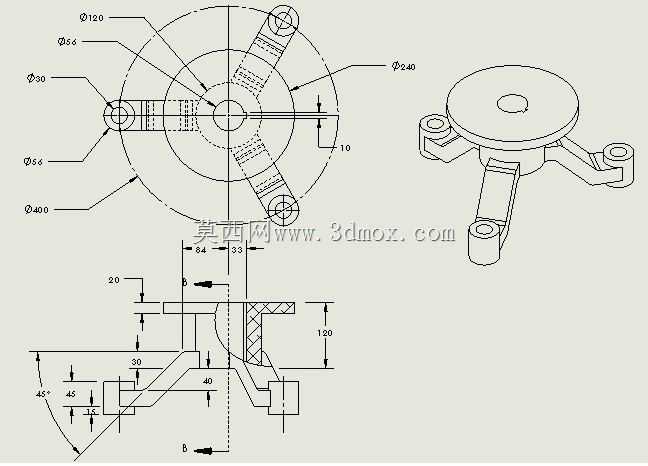

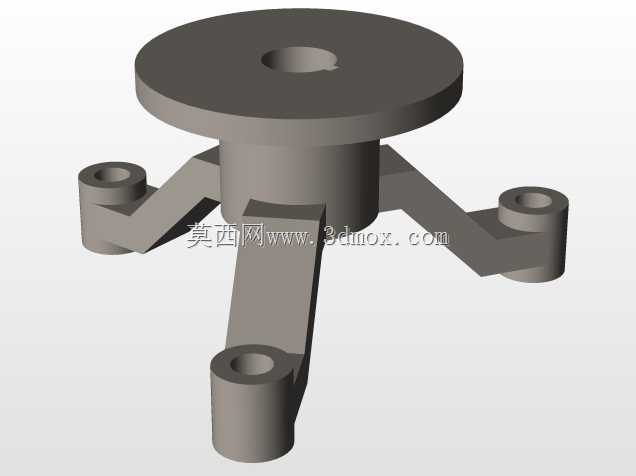

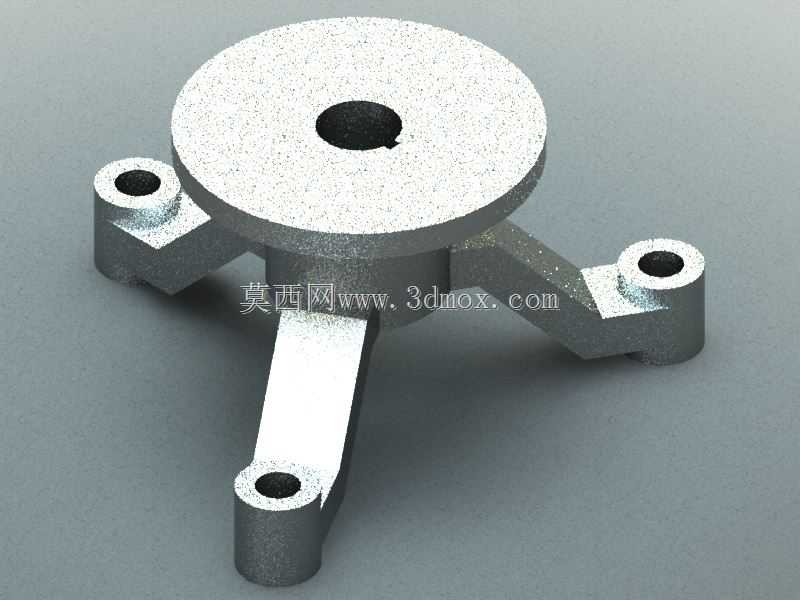

这类三脚耦合支架常被用在小型光学检测平台、实验室传感模组安装、轻载自动化工位的部件转接场景中,核心作用是在中心承载位与三个周向固定点之间建立稳定的力传递路径,避免单柱支撑带来的侧向晃动问题。从结构设计逻辑来看,中心圆盘作为核心承载面,中心开设的通孔用于穿设主轴、走线或者安装定位销,盘面的平面度需要控制在合理范围内,保证被承载部件安装后不会出现偏斜,三个支脚沿圆盘周向呈120度均匀分布,这种排布方式能让三个安装点的受力均匀分配,不会出现某一侧应力集中的情况,相比两足或者四足结构,三支点的设计天生具备自适应找平的特性,哪怕安装基面存在微小的平面度误差,也能保证支架整体贴合安装面,不会出现虚位。每个支脚末端都做了加厚凸台设计,凸台上的通孔用于穿设固定螺栓,凸台的厚度经过核算,能够保证螺栓锁紧时支脚不会出现压溃变形,支脚与中心圆盘的衔接位置做了圆弧过渡处理,避免直角连接处的应力集中,在承受动态载荷时能有效降低断裂风险。实际选型使用时需要注意几个安装边界:中心圆盘的直径决定了上方可承载部件的最大接触面尺寸,超出盘面范围的部件如果重心偏移过多,会导致支脚受力失衡;三个支脚末端安装孔的中心距是核心安装尺寸,需要和下方基座的预留孔位完全匹配,否则强行安装会产生装配内应力,长期使用下会出现支脚变形;支脚的整体高度决定了中心盘面距离安装基面的高度,这个尺寸需要匹配被连接件的走线空间、轴系伸入长度,预留足够的操作间隙。这类支架在做结构验证时,重点要校核支脚的抗弯强度,当中心盘面承受垂直向下的额定载荷时,每个支脚承受的是悬臂梁载荷,过渡圆角的大小、支脚的截面厚度直接决定了整体的承载上限,日常使用中如果需要在支架上安装有振动的部件,还可以在三个安装孔位置加装减震垫圈,进一步降低振动传递到中心承载面的幅度,保证上方部件的运行稳定性。
