多接口球型特高压承压腔体结构设计

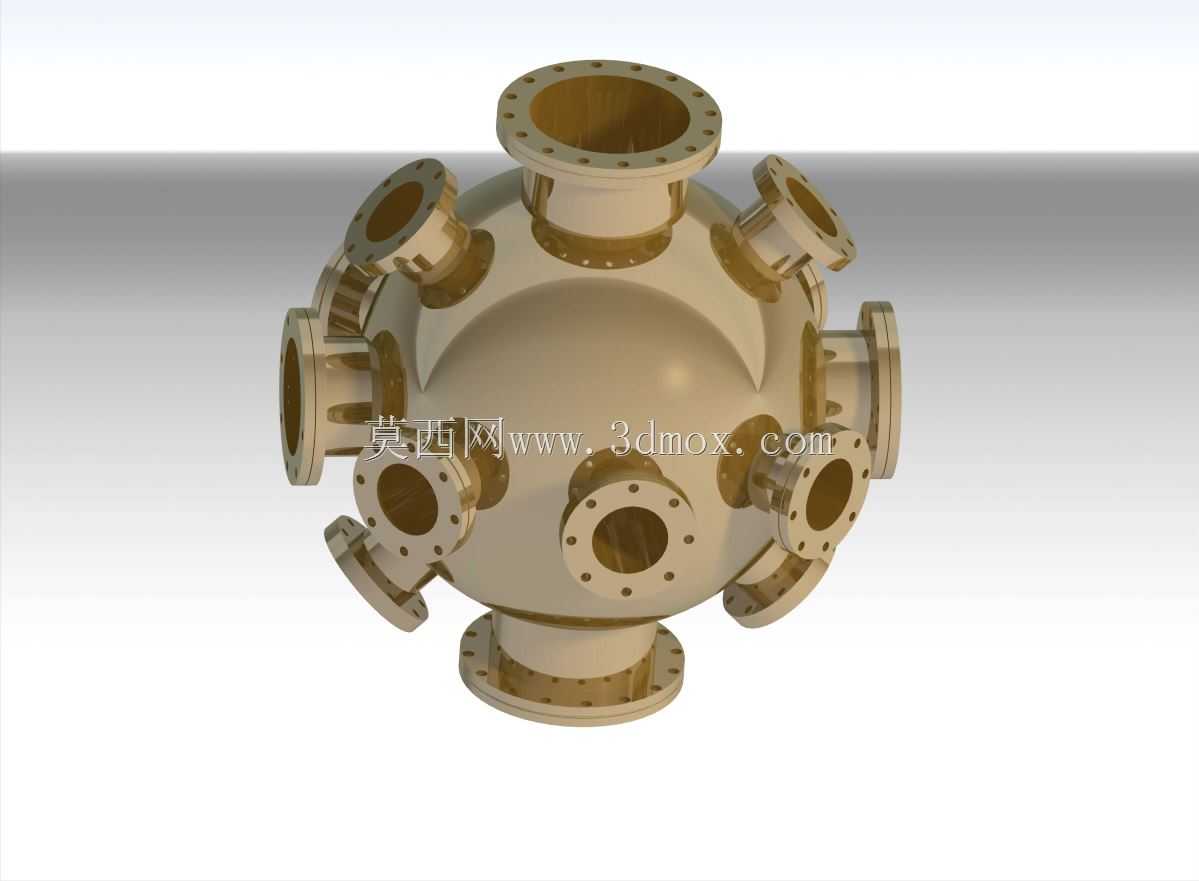

该承压腔体采用球型主体结构设计，核心应用于特高压工况下的介质汇流、分配及多回路连通场景，常见于高压试验系统、特种化工反应回路、超临界流体处理设备中，作为核心承压连通部件承载多管路的介质转接与压力缓冲功能。球型主体的结构选型充分利用了球壳在均匀内压下应力分布均匀的力学特性，相比同容积的筒型结构，球壳壁厚可降低约30%，同时减少应力集中区域，提升高压工况下的结构安全冗余。腔体周身分布多组带法兰的连接接口，接口沿球壳径向均匀排布，上下两端设置大口径主接口，侧部分布不同通径的分支接口，可同时对接多路不同规格的高压管路，满足多回路介质的汇入、导出及检测元件的安装需求。设计阶段针对各接口与球壳的连接区域做了过渡圆弧处理，避免直角相贯造成的应力突变，所有法兰接口均采用带螺栓孔的凸缘结构，法兰密封面采用突面形式，适配高压工况下的垫片密封要求，可根据实际压力等级选配金属缠绕垫或金属环垫实现静密封。安装边界方面，主体球壳外径根据接口通径匹配设计，各接口法兰的螺栓孔中心圆、法兰外径均遵循对应压力等级的法兰标准，安装时需保证各接口法兰与对接管路的同轴度偏差不超过0.5mm，避免附加弯矩作用在球壳连接区域。结构建模过程中，对球壳与接口的相贯线做了连续曲率过渡处理，所有焊接区域预留了合理的焊脚尺寸空间，可适配全焊透结构的焊接工艺要求，焊后可通过整体热处理消除焊接残余应力，满足高压工况下的长期服役要求。腔体内部为光滑球腔结构，无多余内构件，可减少介质流动阻力，避免介质滞留，适用于高纯介质、高压气体及特种流体的输送与分配场景，各分支接口可独立接入压力检测、温度检测、安全泄放等元件，实现腔体内部工况的实时监测与超压保护。
