CF系列真空法兰密封连接组件

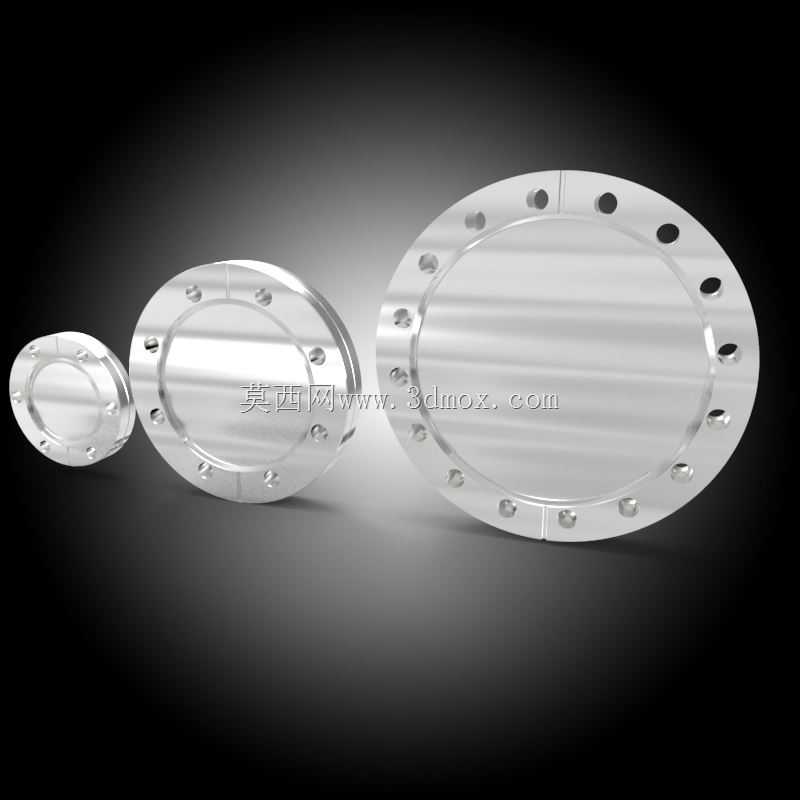

在高真空、超高真空管路系统的搭建场景中，CF系列法兰是应用极为广泛的静密封连接部件，常见于半导体制造真空腔体、科研实验真空装置、表面处理真空设备、航天环境模拟舱等对真空泄漏率有严苛要求的管路对接环节。这类法兰依靠金属刀口挤压无氧铜垫圈实现密封，相比橡胶密封的法兰结构，能承受更高的烘烤温度，在10^-10Pa量级的超高真空环境下仍能保持稳定的密封性能，不会出现橡胶材料老化放气影响真空度的问题。本次建模覆盖CF35、CF63、CF100三种常用通径规格，建模过程严格遵循真空法兰的通用设计规范，刀口角度、密封面平面度、螺栓孔分布圆直径均匹配行业通用安装尺寸，不同通径的法兰厚度、螺栓孔数量、螺栓规格都对应实际应用中的选型标准，确保模型导入装配环境后可直接完成对接模拟，不会出现安装错位、螺栓孔不对中的问题。从结构设计逻辑来看，CF法兰的密封刀口设置在法兰端面的内环位置，凸起的三角刀口在螺栓锁紧过程中会嵌入铜垫圈表面，填充所有微观间隙，形成金属间的硬密封，这种结构不需要额外的密封胶辅助，拆卸后更换铜垫圈即可重复使用法兰本体。建模时特意还原了法兰端面的刀口细节、螺栓孔的倒角结构、法兰外缘的安装定位边，不同通径的法兰整体外径随通径增大同步提升，CF35适配小口径真空测量管路、气路支路的连接，CF63多用于真空腔体主支路、真空泵接口的对接，CF100则对应大口径真空腔体的主通路、大流量抽气管道的连接场景。在实际设备装配中，这类法兰的安装边界需要预留足够的螺栓操作空间，螺栓锁紧需遵循对角分次拧紧的工艺要求，避免单边受力导致刀口变形、密封失效，模型中螺栓孔的位置排布完全符合标准安装的操作空间要求，设计人员在做管路布局时，可直接调用该模型完成干涉检查，提前预判管路走向、安装操作空间是否满足现场装配需求，减少实际加工装配阶段的返工问题。不同于普通低压管路法兰，CF法兰的密封面不允许有划痕、磕碰损伤，建模时也还原了密封面的光洁度特征，提醒设计人员在出工程图时明确密封面的粗糙度、形位公差要求，从设计端就把控好零件的加工精度，避免因加工精度不足导致真空泄漏。
