CF100法兰型轮缘真空密封连接结构

　　在表面分析类实验室仪器的真空腔体搭建环节，CF100规格的法兰轮缘是超高真空系统里不可替代的静密封连接件，这类零件最常见的应用场景就是角分辨光电子能谱仪（ARPES）的腔体段对接、观察窗安装、真空抽气组接口连接，要知道ARPES设备对真空度的要求普遍在1e-10mbar量级，哪怕是微小的泄漏都会直接导致光电子信号被残余气体分子散射，最终让测试得到的能谱数据完全失真，所以这类法兰轮缘的设计从一开始就完全围绕超高真空下的长期密封可靠性展开。从结构设计逻辑来看，这款轮缘采用的是CF法兰标准里的刀口密封形式，和普通橡胶圈密封的快装法兰不同，它的密封面是一圈凸起的尖锐刀口，安装时配合无氧铜垫片，通过螺栓均匀施加预紧力让刀口切入铜垫片表面，

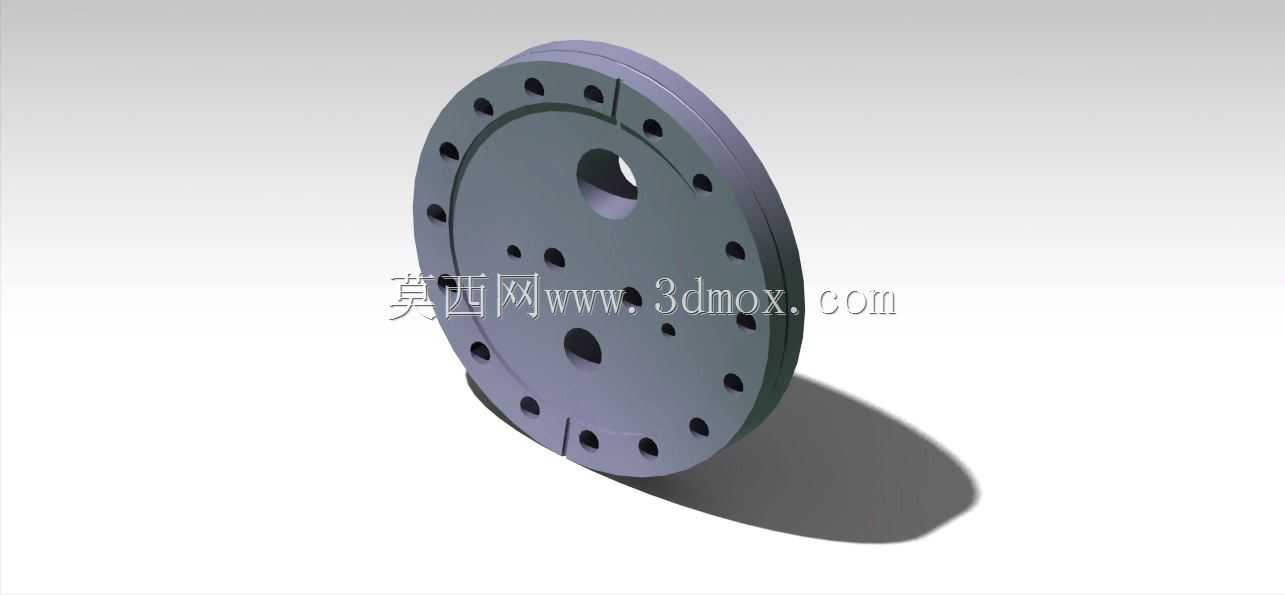

　　填充所有微观层面的加工凹凸面，形成金属对金属的硬密封，这种密封结构不仅能承受150℃以上的烘烤除气温度，还不会出现橡胶密封件在高真空下放气率超标的问题，完全匹配ARPES设备每次开机前需要长时间烘烤腔体去除内壁吸附气体的使用需求。观察这款轮缘的结构细节，盘体上沿圆周均匀分布的通孔是螺栓穿装位，所有孔位的位置度公差严格控制在0.05mm以内，要知道CF法兰的螺栓预紧必须遵循对角分步拧紧的流程，如果孔位位置度超差，安装时螺栓会对法兰盘产生额外的偏载，不仅会导致刀口受力不均出现局部密封失效，长期使用还可能因为应力集中导致法兰盘出现微裂纹，尤其是在反复烘烤降温的热循环过程中，偏载带来的应力会被反复放大，直接缩短零件的使用寿命。

　　轮缘盘面上开设的几个大小不一的非安装孔，是专门为ARPES设备预留的光路通道、样品传输杆过孔或者信号馈通接口，这些孔位的内壁同样做了超高真空级别的表面处理，粗糙度控制在Ra0.8以下，避免内壁存在微观凹坑藏污纳垢，在高真空环境下持续放气影响腔体本底真空度。从安装边界来看，这款CF100法兰的公称通径为100mm，对应的安装螺栓规格为M8，整圈共布置20个螺栓孔，相邻螺栓孔的中心夹角为18°，安装时需要保证对接的两个法兰轮缘的刀口完全对中，两个密封面的平行度误差不能超过0.02mm，否则会出现一侧刀口压入铜垫片过深、另一侧压入量不足的问题，直接导致密封失败。轮缘的盘体厚度经过精确计算，在满足螺栓预紧力下的刚度要求的同时，尽可能控制整体重量，毕竟ARPES的真空腔体很多是安装在多维位移调整平台上的，过重的法兰轮缘会增加调整平台的负载，影响平台的位移调整精度。另外这款轮缘上设计的几处对称切槽，是安装时的定位卡位，配合真空腔体上的定位销，可以快速完成法兰的角度对位，保证盘面上的预留孔位和腔体内部的光路、样品传输机构完全对齐，不用反复调整角度，能大幅减少超高真空系统的组装调试时间。在实际使用中，这类法兰轮缘的材质一般选用316L不锈钢，这种材质的放气率极低，而且经过真空冶炼的316L不锈钢内部没有气孔、夹杂等缺陷，不会在高真空环境下出现内部气体缓慢渗出的问题，加工完成后所有表面都会经过电解抛光处理，进一步降低表面的吸附面积，减少气体吸附量。

　　和普通工业管道用的法兰不同，实验室超高真空用的CF法兰轮缘对加工精度的要求要高出两个等级，哪怕是密封刀口处一个肉眼不可见的微小划痕，都可能导致整个真空系统无法抽到目标真空度，所以在建模过程中，所有密封面的形位公差、安装孔的位置精度、刀口的角度和高度参数都严格遵循超高真空法兰的行业标准，没有随意调整参数的空间。很多刚接触真空系统设计的工程师容易忽略法兰轮缘的热膨胀匹配问题，这款CF100法兰在设计时已经考虑了烘烤过程中的热变形量，螺栓孔的间隙、刀口的宽度参数都预留了足够的热膨胀补偿空间，在200℃的烘烤温度下，不会因为法兰和螺栓的热膨胀系数差异导致预紧力异常变化，保证烘烤降温后密封性能依然稳定。对于ARPES这类需要长期维持超高真空环境的精密分析仪器来说，每一个连接部位的密封可靠性都直接决定了设备的可用率，这款轮缘的结构设计完全围绕超高真空场景下的长期稳定性展开，没有多余的冗余结构，所有的尺寸、孔位、密封结构都是经过几十年真空行业应用验证的成熟方案，建模时还原了所有关键的配合特征，不管是用来做真空系统的结构装配仿真，还是作为零件加工的参考模型，都能直接对接实际的工程需求，不需要再做额外的参数修正。
