低能电子显微镜专用蒸发装置结构设计

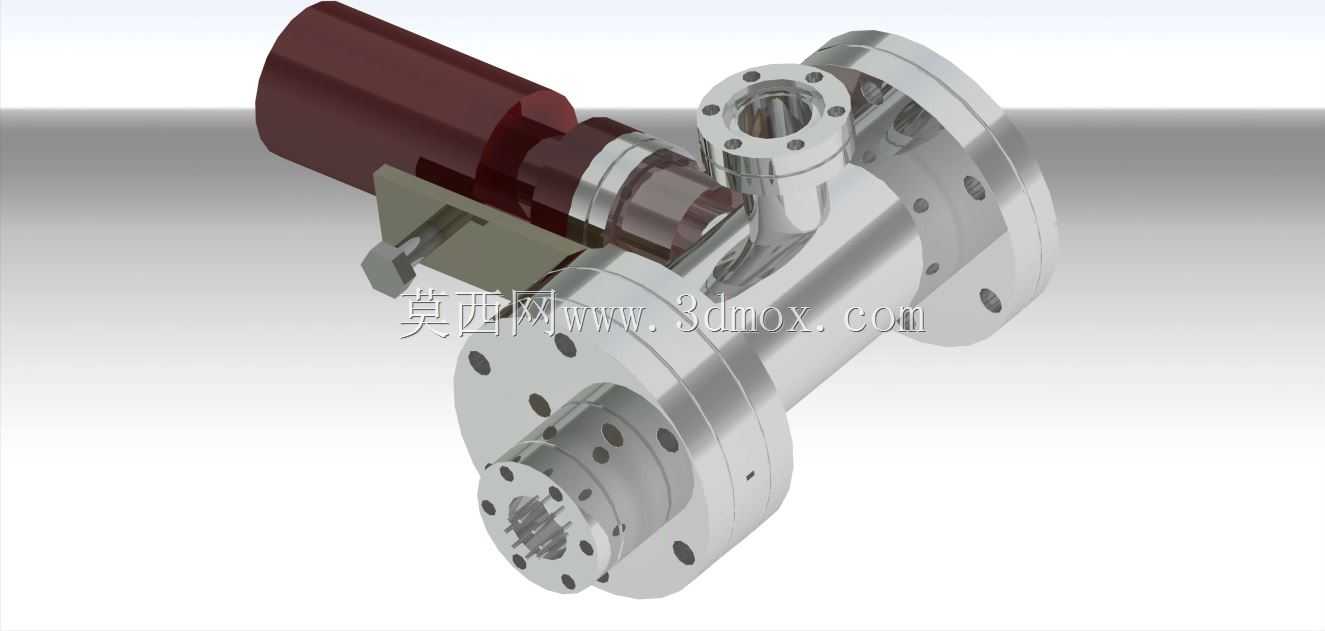

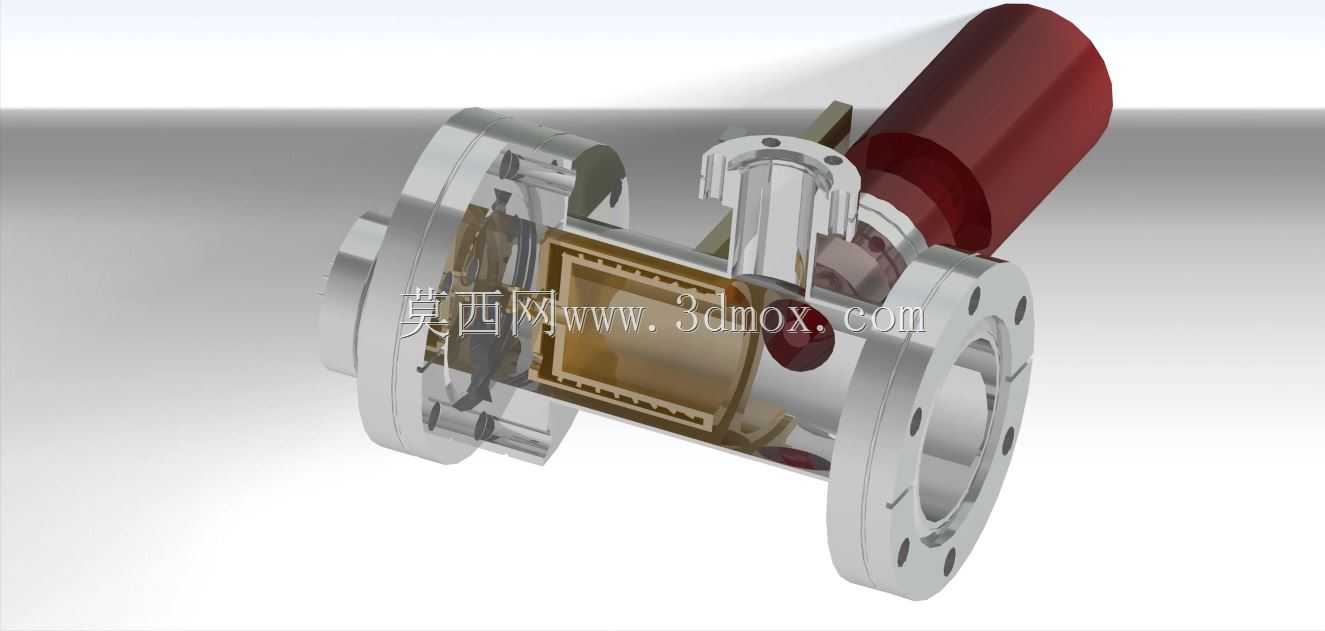

这套蒸发装置是配套低能电子显微镜使用的原位样品处理核心组件，主要应用于表面物理分析、薄膜材料表征类实验室场景，在超高真空环境下完成样品表面的金属或介质薄膜蒸镀作业，让待测样品可在不破坏真空度的前提下直接进入电镜观测工位，避免样品转移过程中接触大气造成表面污染，保障低能电子衍射、表面形貌观测的数据准确性。从结构设计逻辑来看，整套装置采用直通式真空腔体作为主体承载结构，两端采用标准CF法兰作为真空连接界面，可直接对接电镜的样品传输通道与真空机组接口，法兰上的螺栓孔位完全匹配常规超高真空系统的安装尺寸，安装时只需配合铜质密封垫片即可实现10^-8Pa量级的真空密封，无需额外定制转接结构。腔体侧部斜向布置的蒸发源安装位，采用独立的密封隔断结构，蒸发源采用电阻加热式结构，内部可放置丝状或颗粒状镀膜材料，加热电极通过陶瓷绝缘件与腔体壁隔离，避免加热电流对腔体其他检测部件造成电磁干扰，蒸发源的出射角度经过精准核算，可让蒸发出的材料粒子均匀覆盖在样品台的有效承载区域，膜厚均匀性偏差可控制在5%以内，满足电镜观测对样品表面镀膜一致性的要求。腔体中部预留的透明观察窗采用高硼硅玻璃材质，通过金属压圈与氟橡胶密封圈固定在腔体壁上，可在蒸镀过程中直接观察内部材料的熔化、蒸发状态，方便操作人员调整加热功率，避免蒸镀速率过快导致膜厚超标。装置内部的样品承载台采用卡位式结构，可兼容电镜标配的样品托尺寸，样品托推入后可自动卡紧定位，保证蒸镀过程中样品位置不发生偏移，同时样品台内部预留加热回路接口，可根据工艺需求对样品进行预热处理，提升镀膜层与样品基底的结合力。从安装边界来看，整套装置的主体外径与两端法兰外径保持一致，侧向伸出的蒸发源组件外轮廓不超出法兰的最大外接圆范围，安装后不会与电镜周边的其他管线、检测部件发生空间干涉，整体轴向长度经过压缩设计，不会额外增加真空系统的抽气负载，抽气时间与原有真空通道基本保持一致。在结构细节处理上，所有腔体内部的焊缝都经过打磨抛光处理，内壁粗糙度达到Ra0.8以下，减少真空环境下的气体吸附位点，缩短超高真空的获取时间，同时避免内壁残留的加工毛刺在抽气过程中脱落污染样品。蒸发源与腔体的连接部位采用金属密封结构，可承受反复的高温烘烤，满足超高真空系统的烘烤除气要求，不会因为长期高温作业出现密封失效的问题。装置上预留的多个真空测量接口可直接对接热阴极电离规，实时监测腔体内部的真空度变化，与真空机组的控制阀联动，在真空度低于阈值时自动切断蒸发源加热电源，避免加热材料在低真空环境下氧化失效。这套结构在设计时充分考虑了与现有低能电镜的兼容性，不需要对原有电镜结构进行改造，直接替换原有样品传输通道上的对应段即可完成安装，大幅降低了原位蒸镀功能的升级成本，同时所有易损部件都采用标准件设计，后期维护更换时不需要定制特殊配件，可直接采购通用真空配件完成替换，降低设备的长期运维成本。在实际使用过程中，这套装置可完成多种金属、半导体材料的蒸镀作业，配合电镜的原位观测功能，可实现薄膜生长过程的动态观测，为表面科学研究、薄膜工艺开发提供可靠的硬件支撑，其紧凑的结构设计也让整套装置的占用空间更小，适合在空间紧凑的电镜实验室中布置安装。
