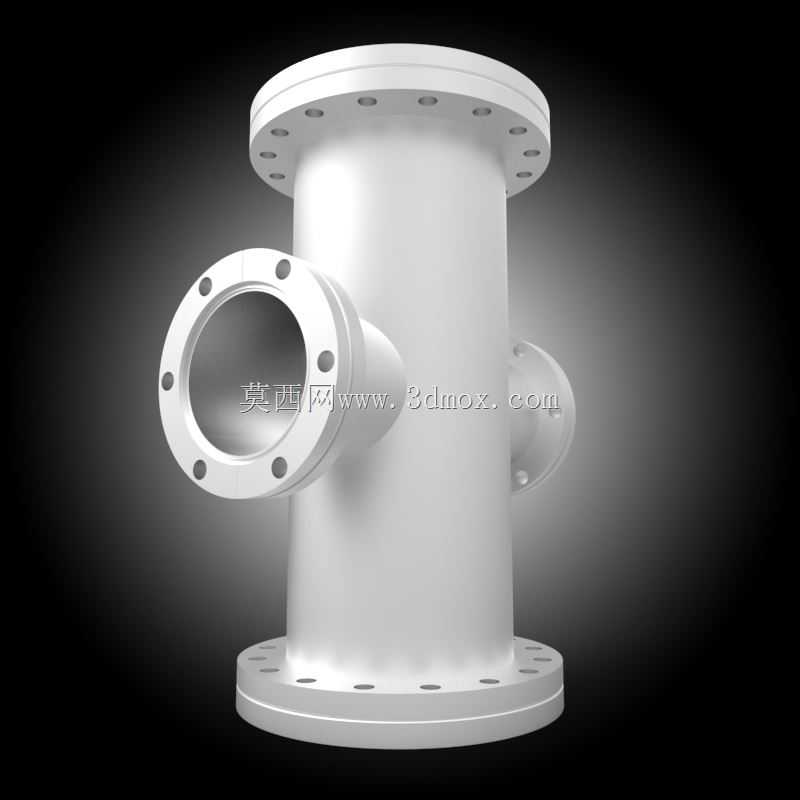

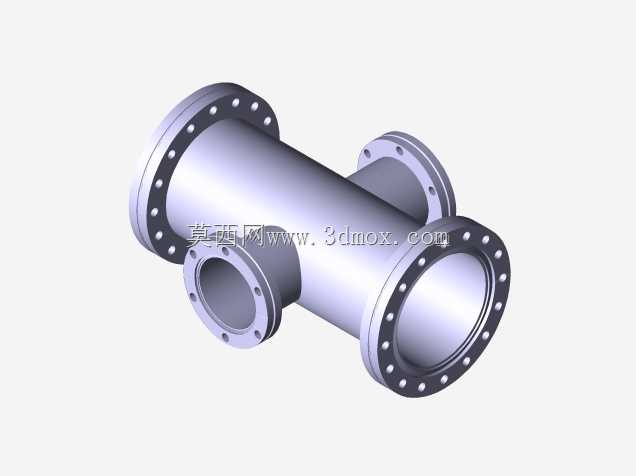

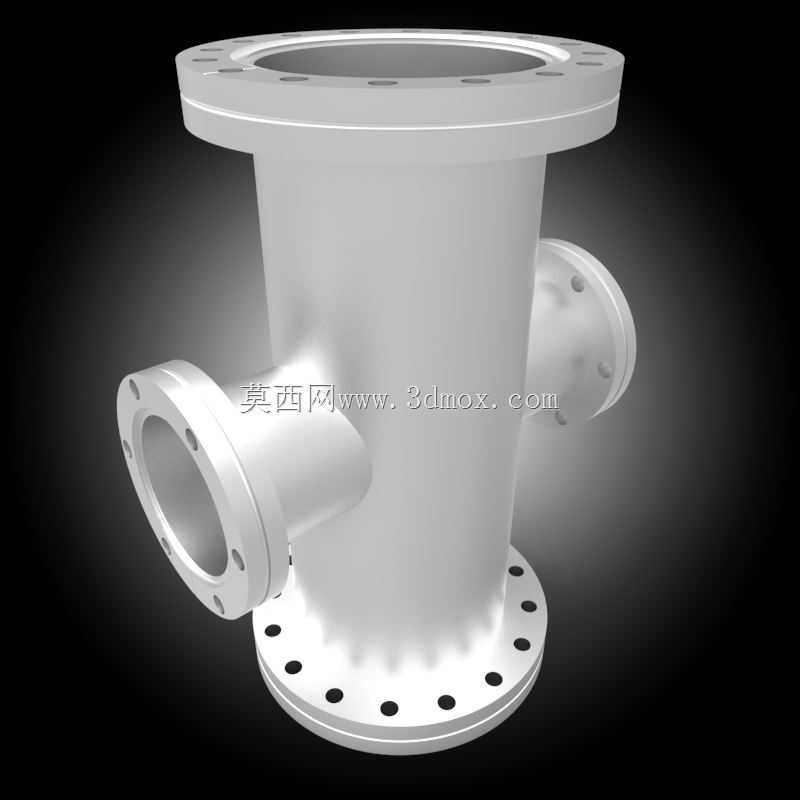

带法兰接口的四向交汇流体管路结构

这类四向交汇的管路结构，常出现在化工流体输送、市政给排水、工业循环水系统以及工艺介质分流的管段节点中，核心作用是在单一管位实现三个垂直方向加轴向共四个通路的介质汇流与分流，相比多个弯头加三通拼接的管路方案，能大幅减少管段连接点，降低介质泄漏的潜在风险，同时缩短管路整体安装长度，节省管廊布置空间。从结构设计来看，四个连接端全部采用标准法兰结构，法兰端面的螺栓孔沿圆周均匀排布，安装时可通过匹配的螺栓组件与对应管径的管路法兰对接，法兰密封面可根据输送介质的压力、腐蚀属性选配垫片，满足不同压力等级的管路密封要求。主体管段采用等径直筒与侧向支管一体衔接的结构，支管与主管的相贯线位置做了圆弧过渡处理，避免直角相贯造成的应力集中，同时减少介质在交汇位置的湍流阻力，降低管路运行过程中的振动与冲蚀风险。安装边界方面，上下轴向的法兰端面保持平行，两个侧向支管的轴线与主管轴线垂直相交且共面，安装前需确认四个对接法兰的端面平面度、螺栓孔中心圆直径与对接管路完全匹配，侧向支管的伸出长度需预留足够的螺栓拆装空间，避免安装时扳手操作空间不足导致无法锁紧螺栓。设计过程中需要重点校核相贯位置的壁厚，因为介质在四向交汇位置会产生流向突变，局部压力波动比普通直管段更明显，壁厚取值需比同压力等级的直管段增加一定余量，同时法兰与筒体的连接位置采用全焊透结构，保证焊接位置的强度满足管路压力试验要求。实际应用中，这类结构可根据输送介质的特性选用碳钢、不锈钢或者合金钢材质，不同材质的焊接工艺与表面处理要求存在差异，建模时需要将法兰密封面的粗糙度要求、螺栓孔的位置公差、各管段的同轴度要求在模型中通过基准与公差标注体现，方便后续加工与安装环节直接参考模型参数进行校验，避免现场安装时出现对接错位、螺栓无法穿入的问题。
