800kg级拖车扭力轴结构设计

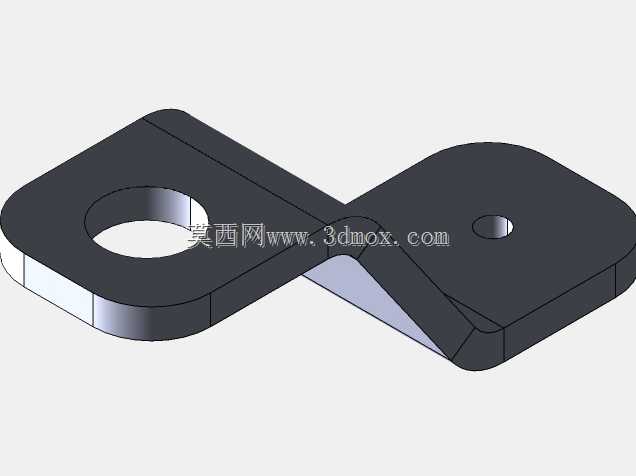

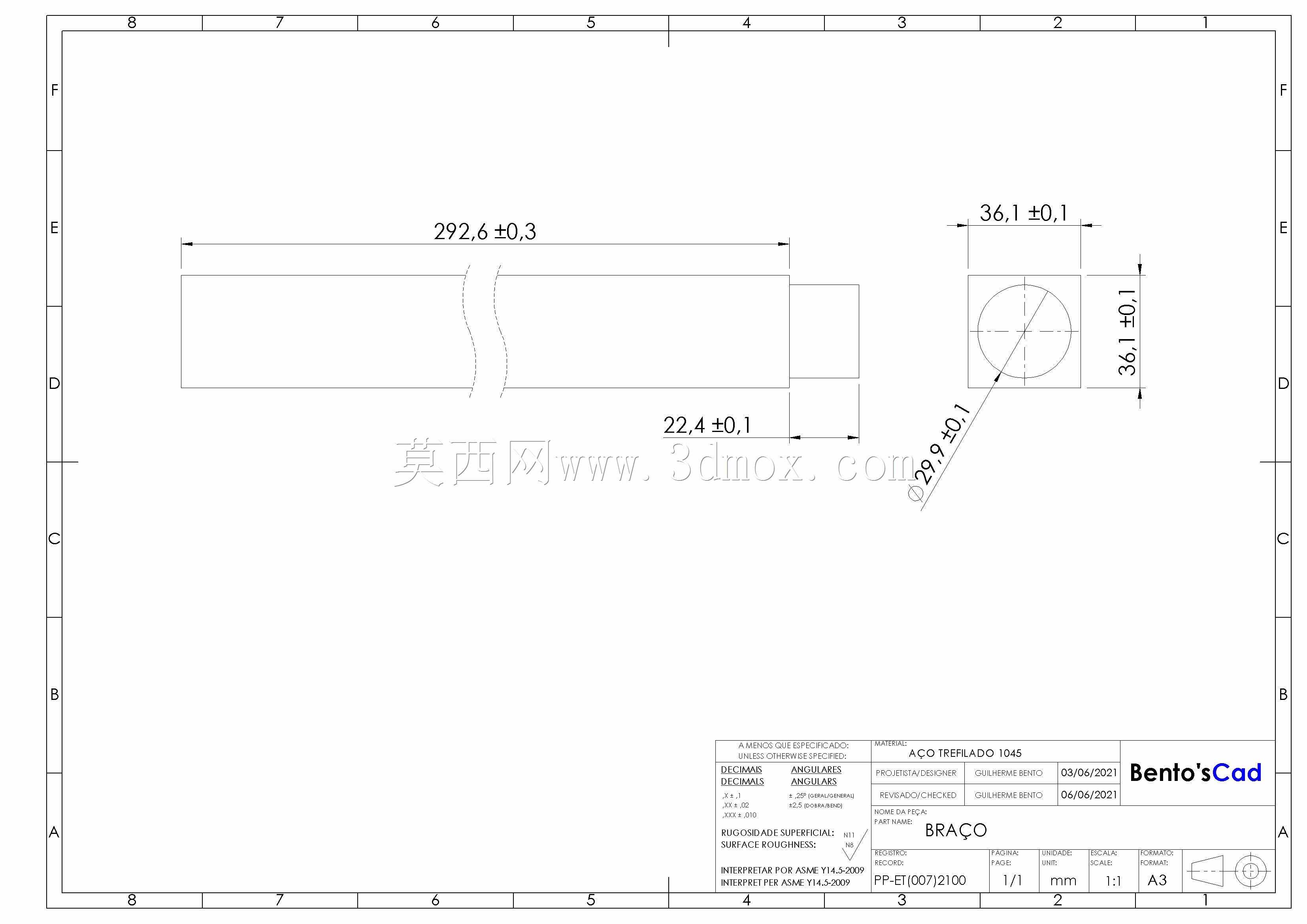

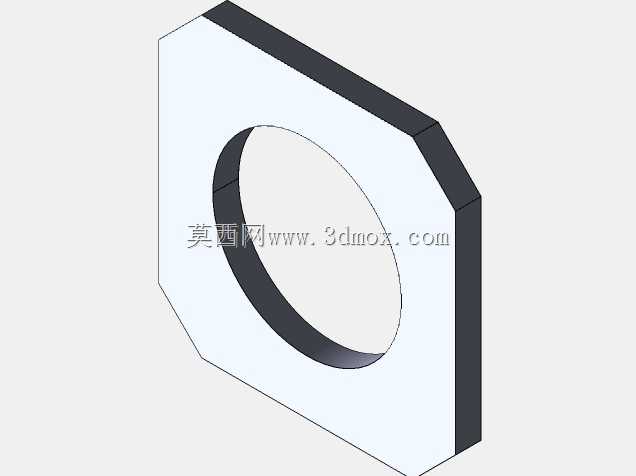

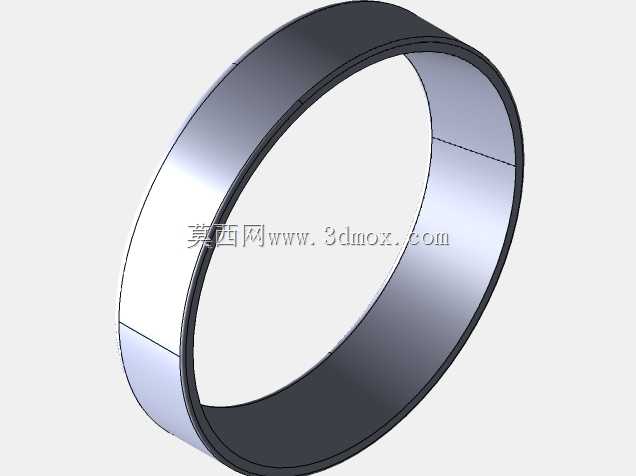

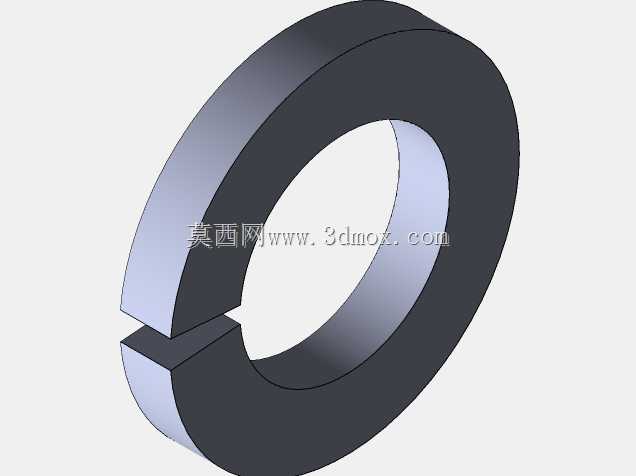

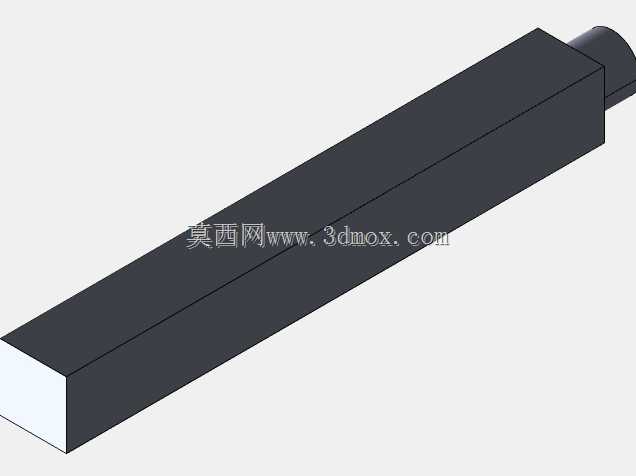

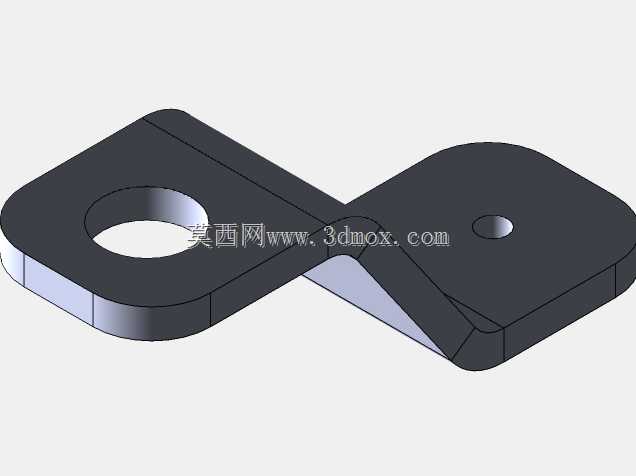

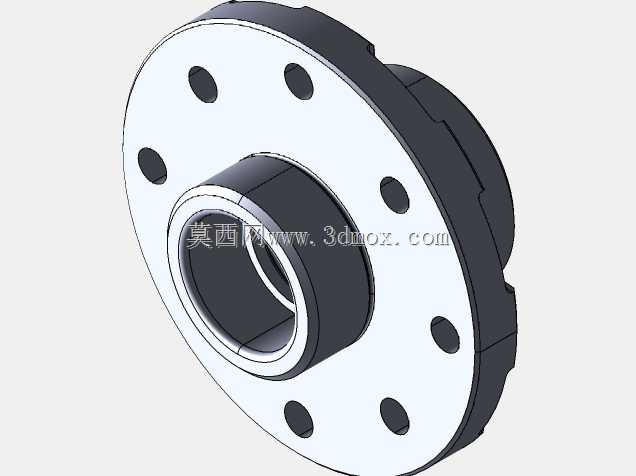

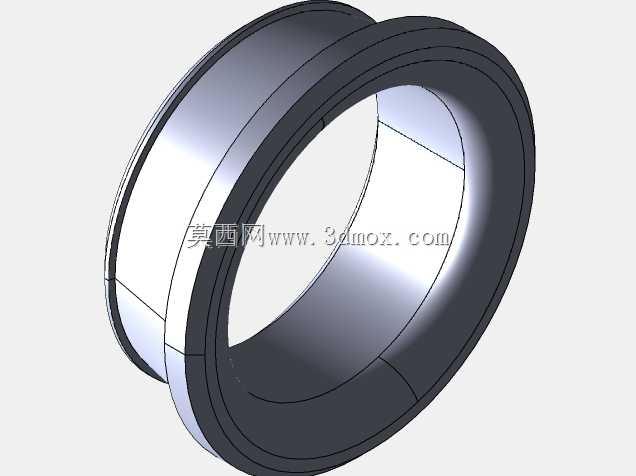

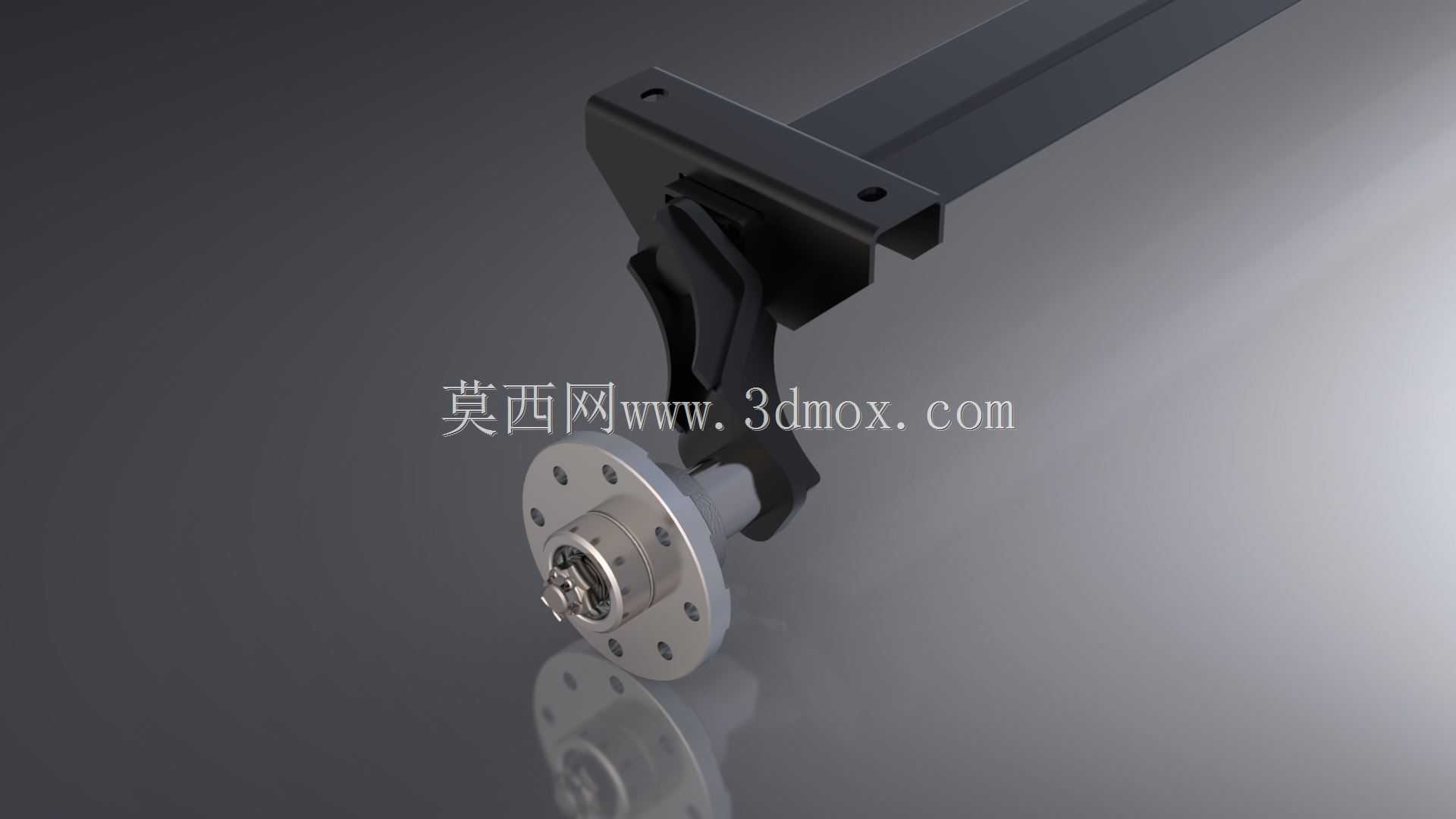

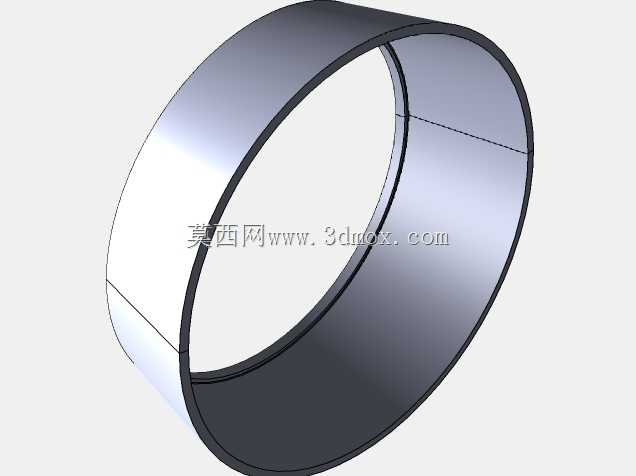

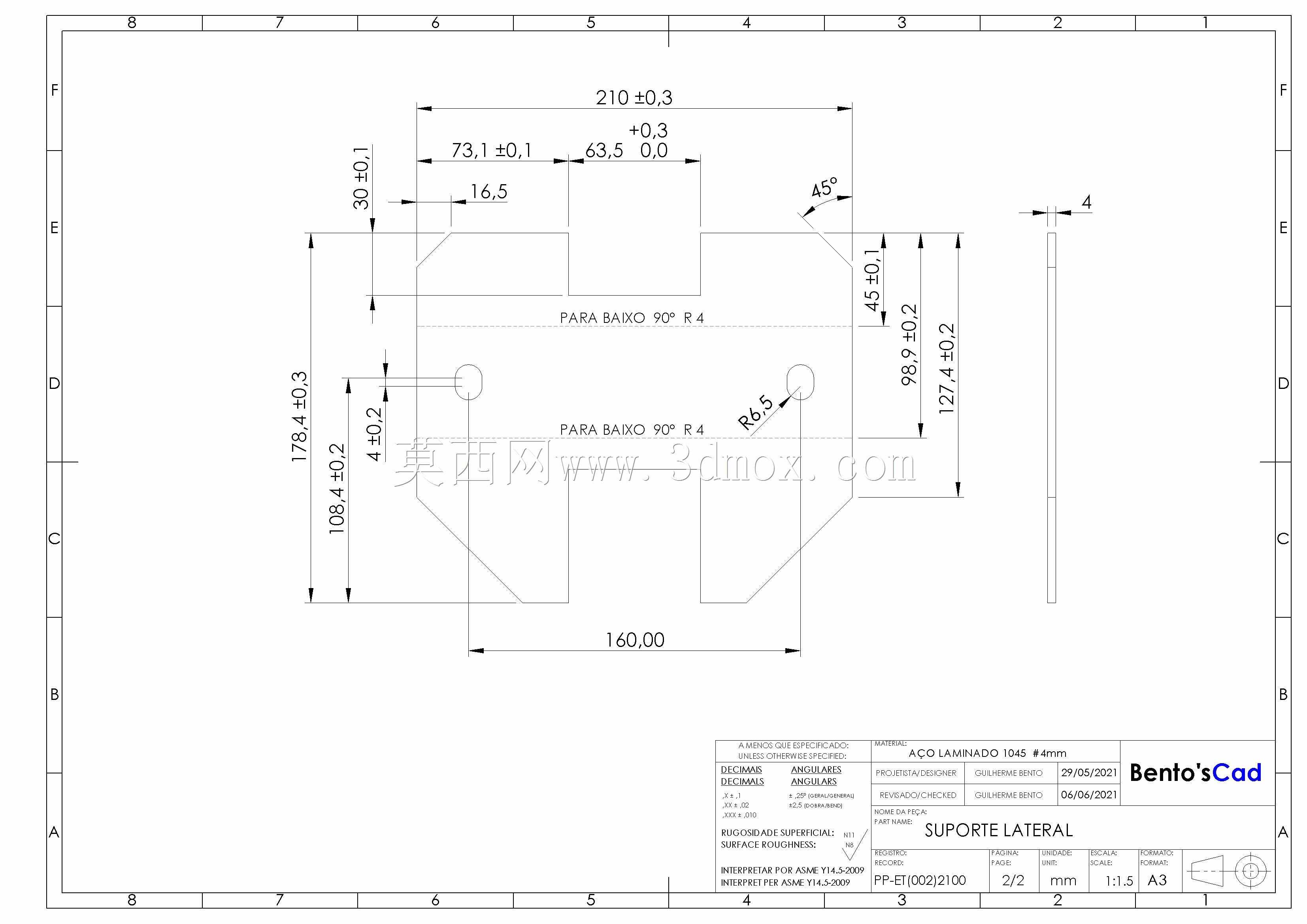

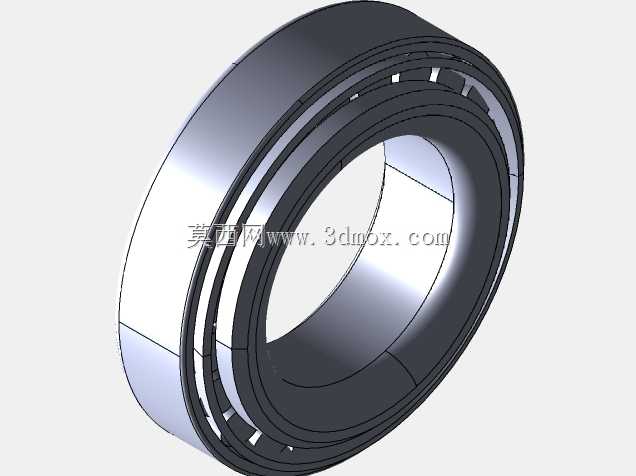

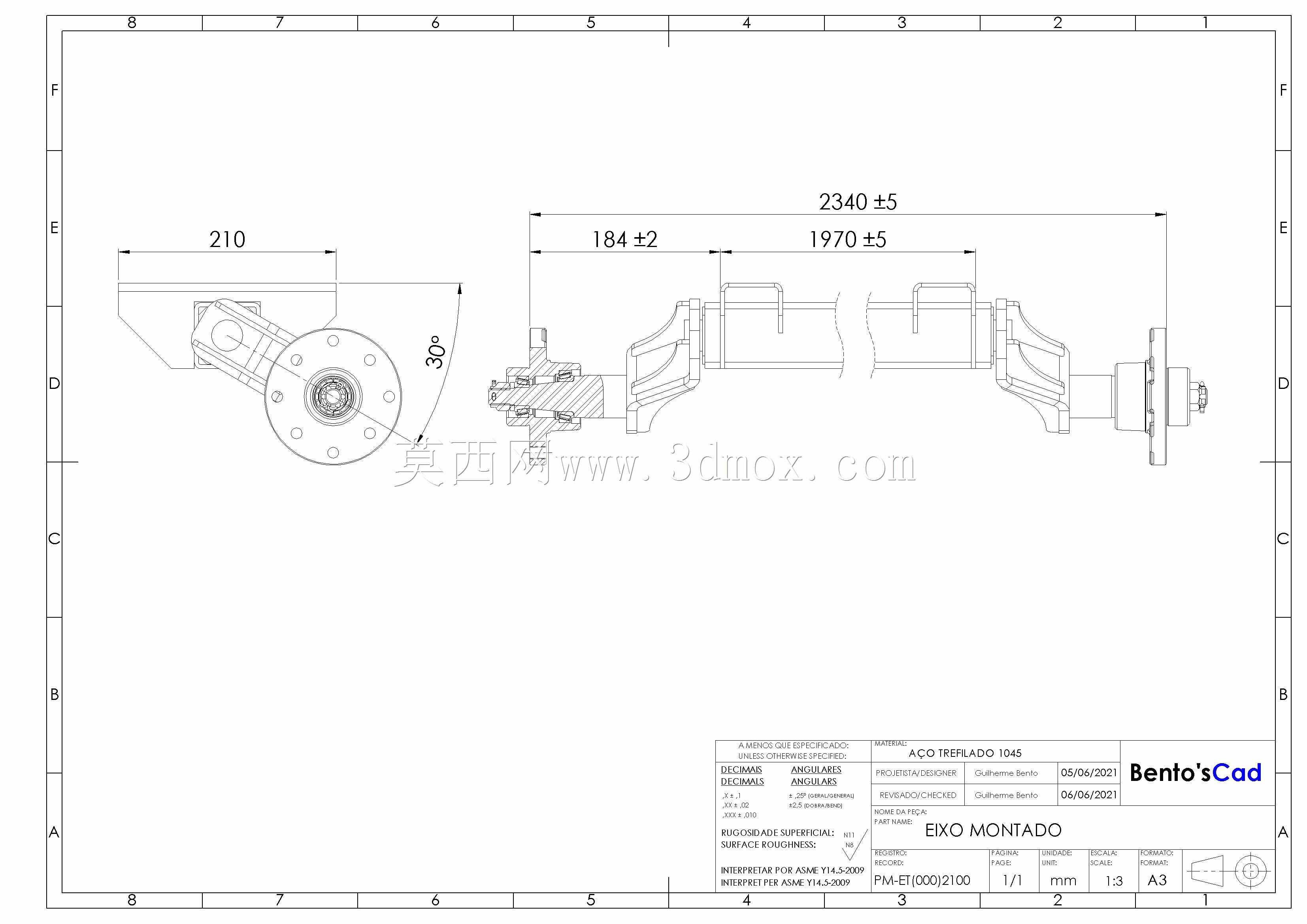

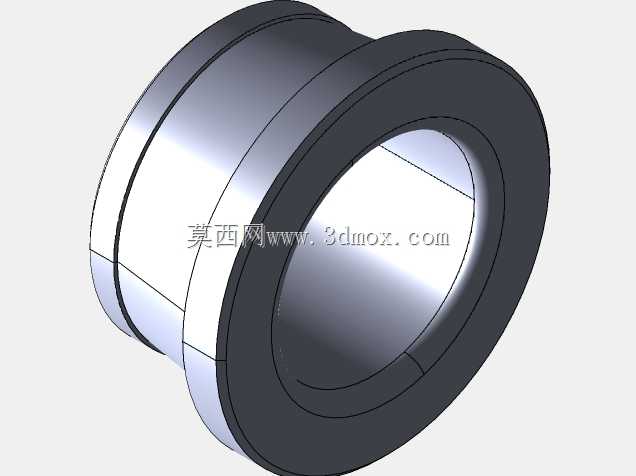

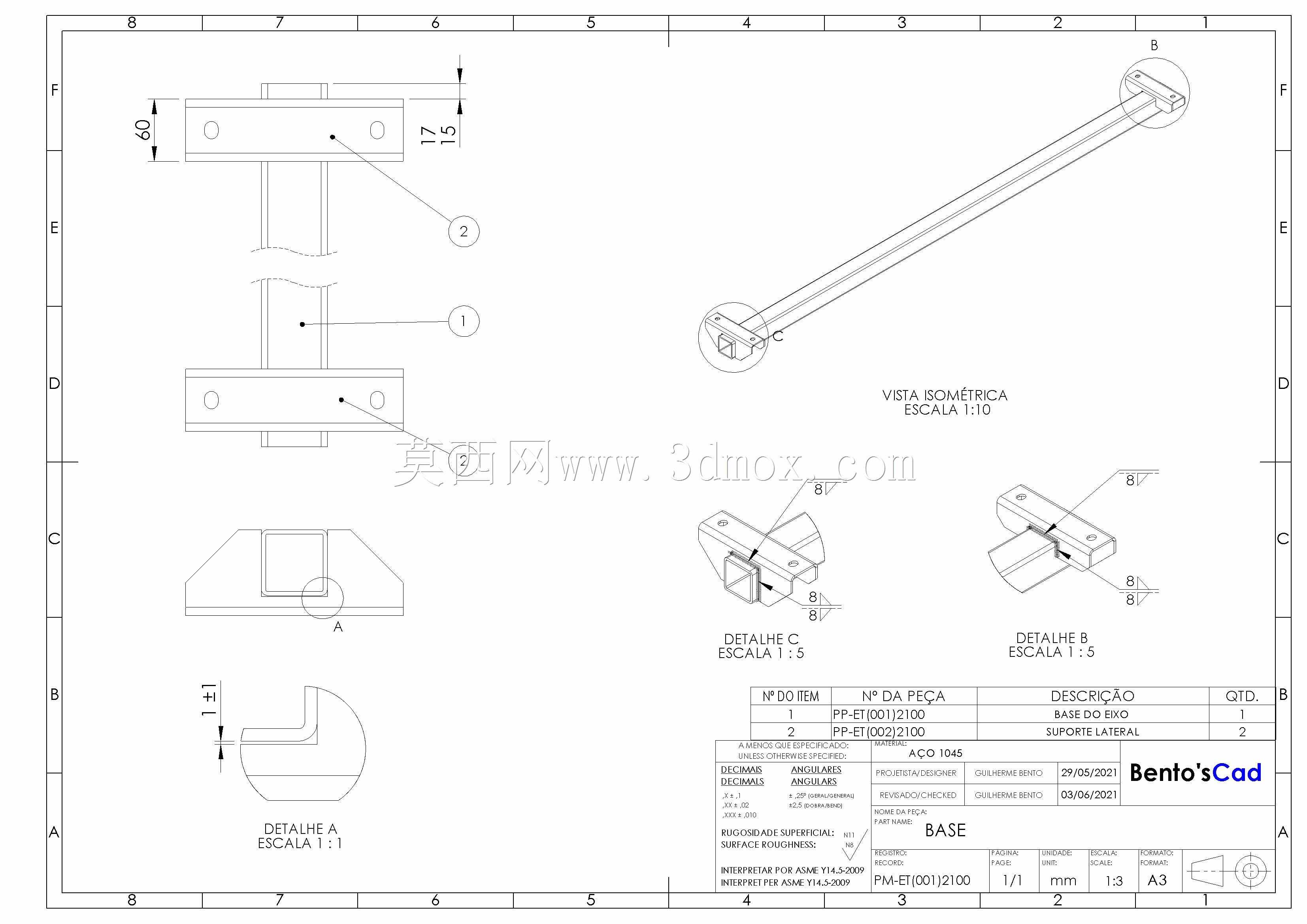

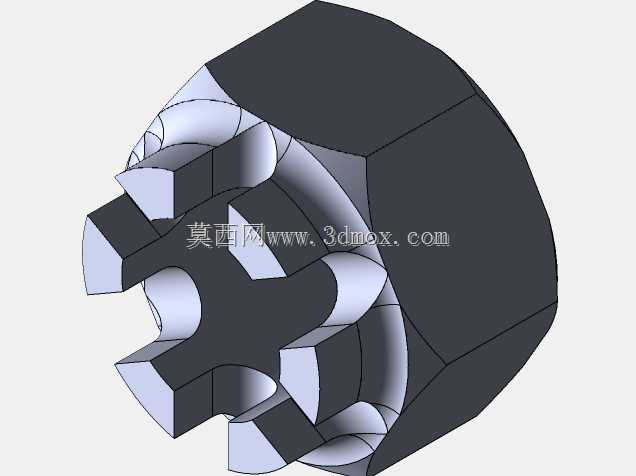

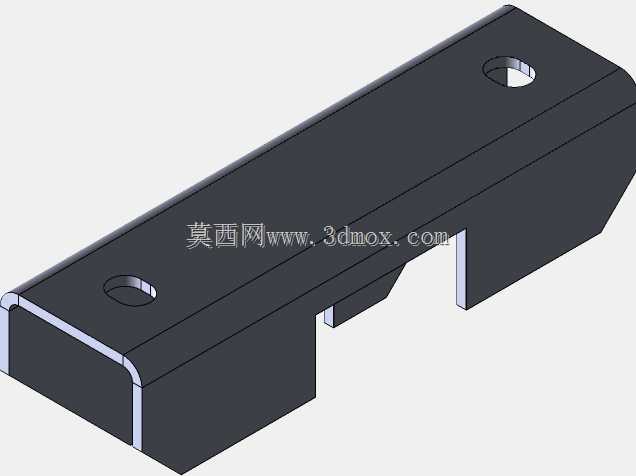

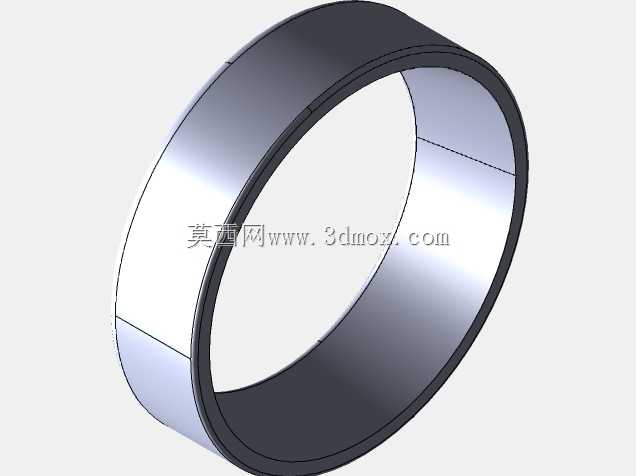

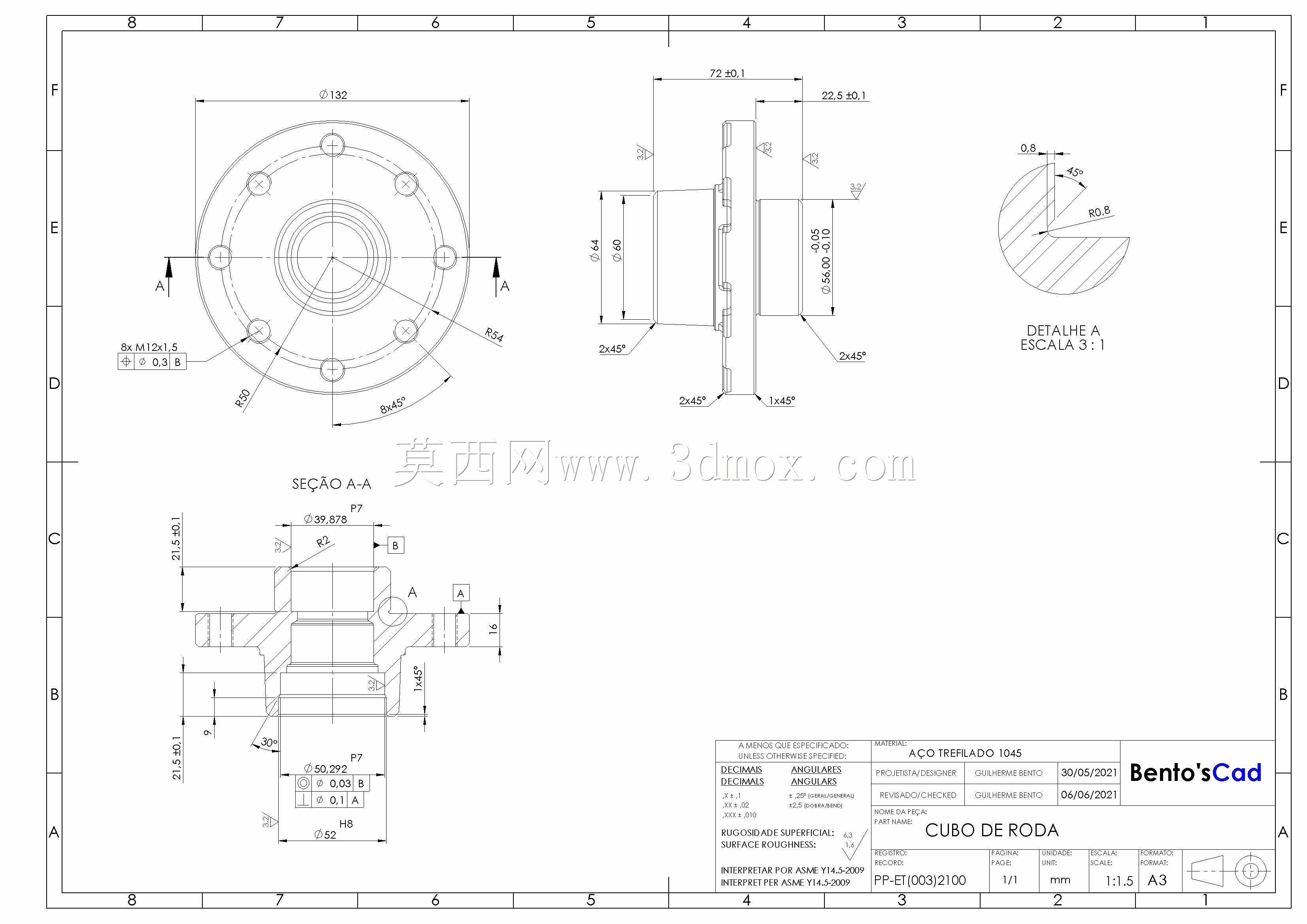

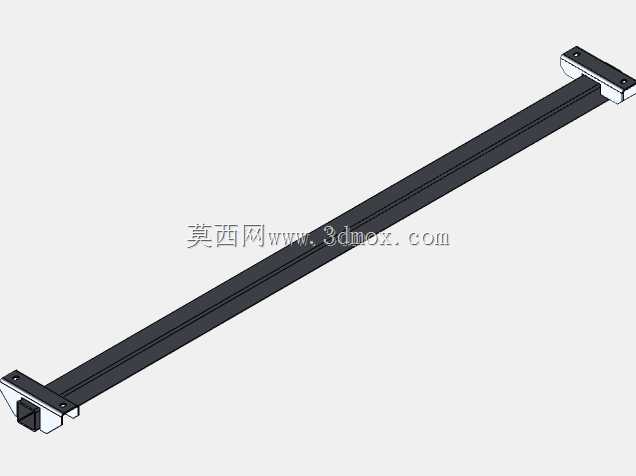

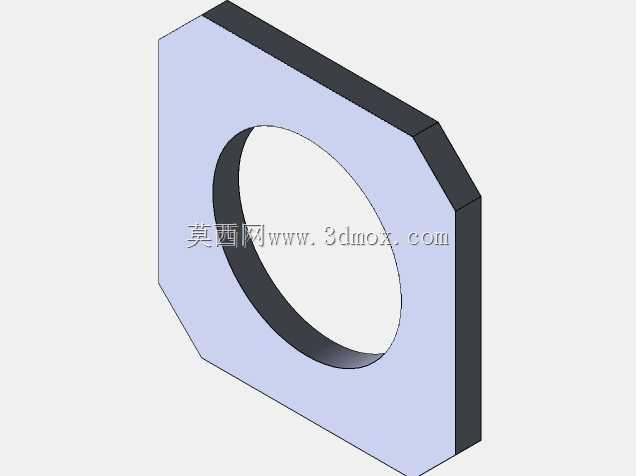

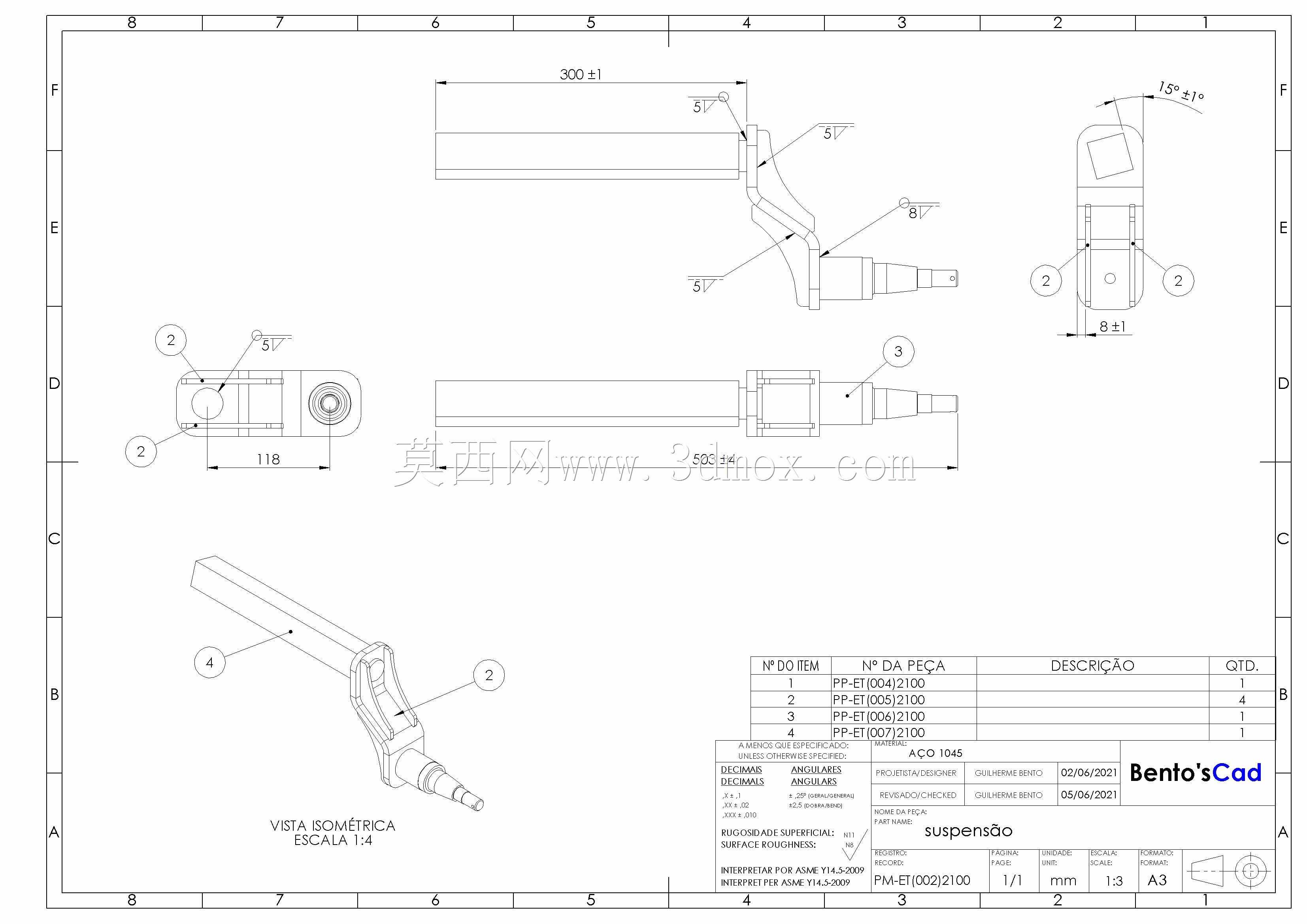

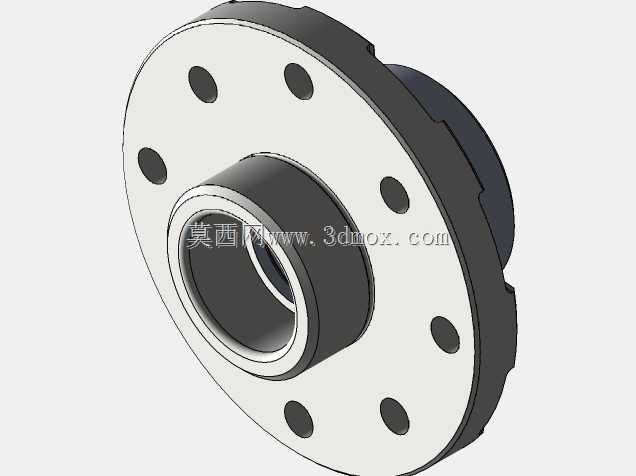

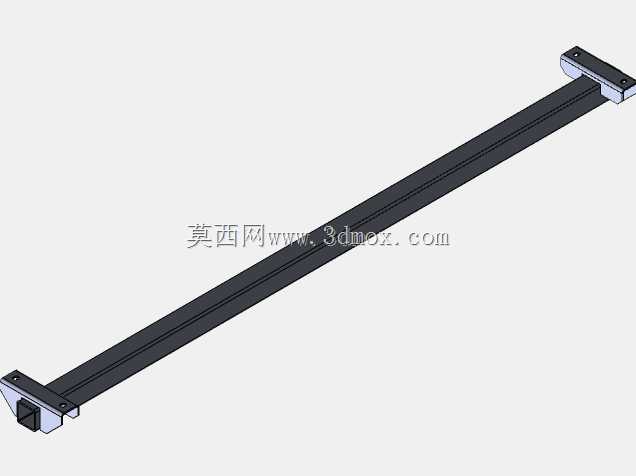

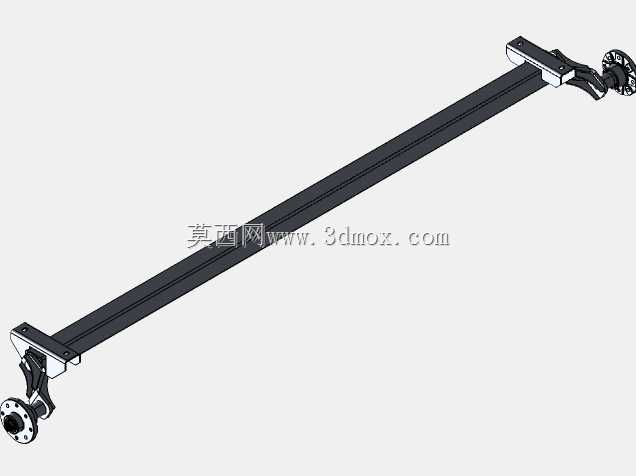

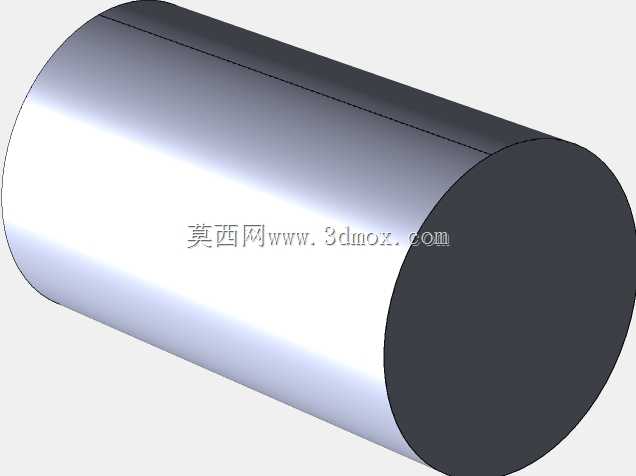

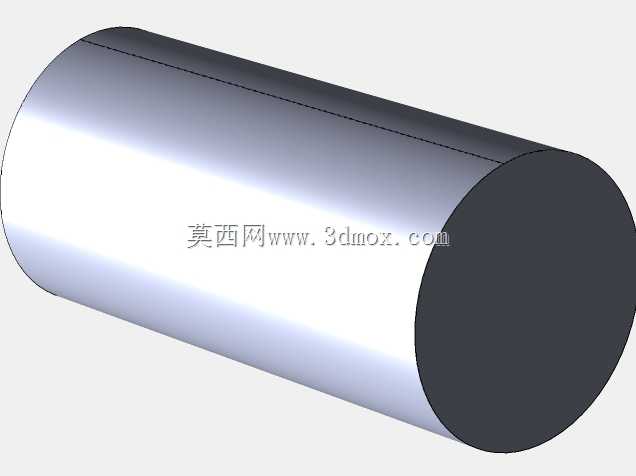

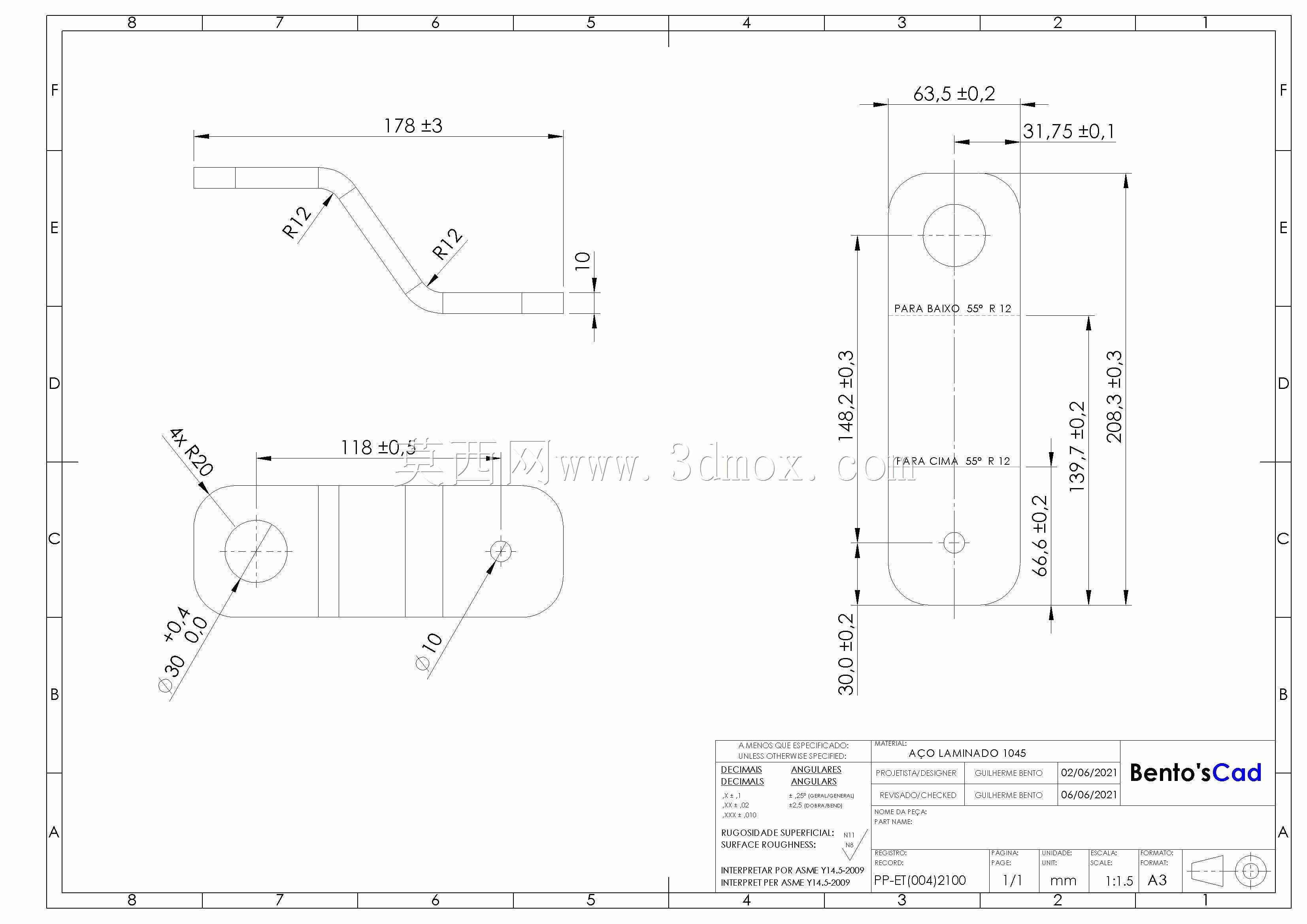

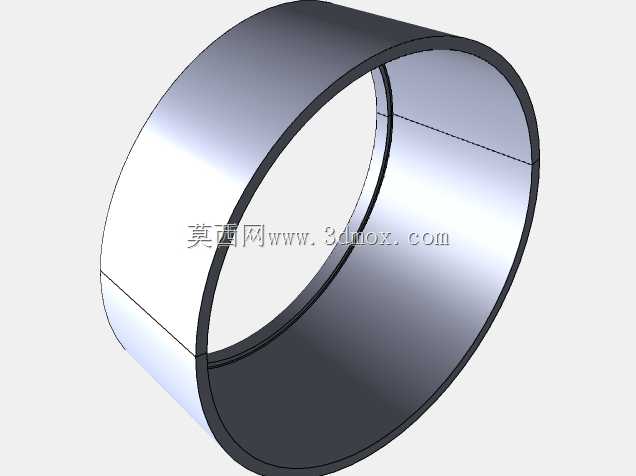

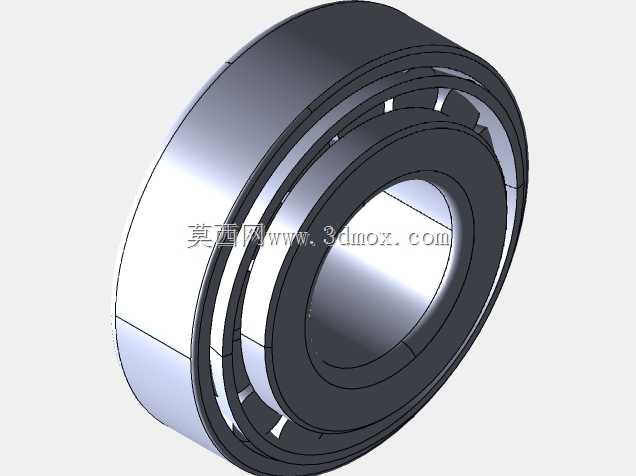

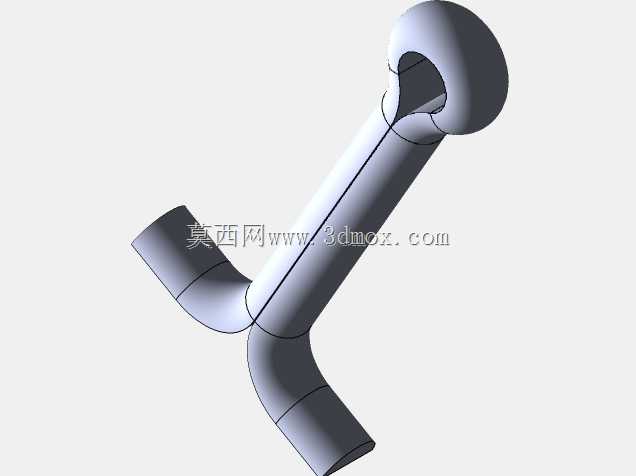

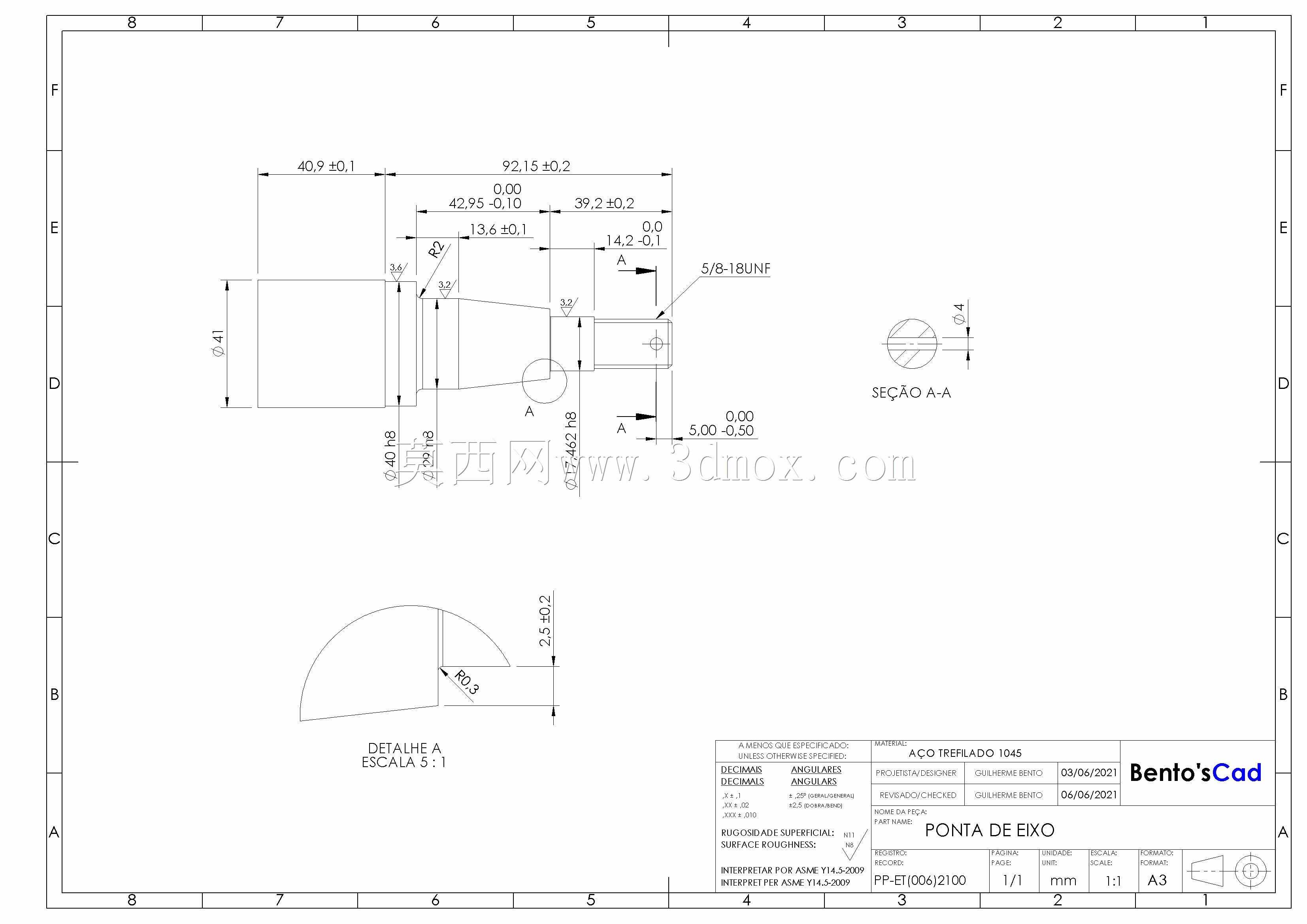

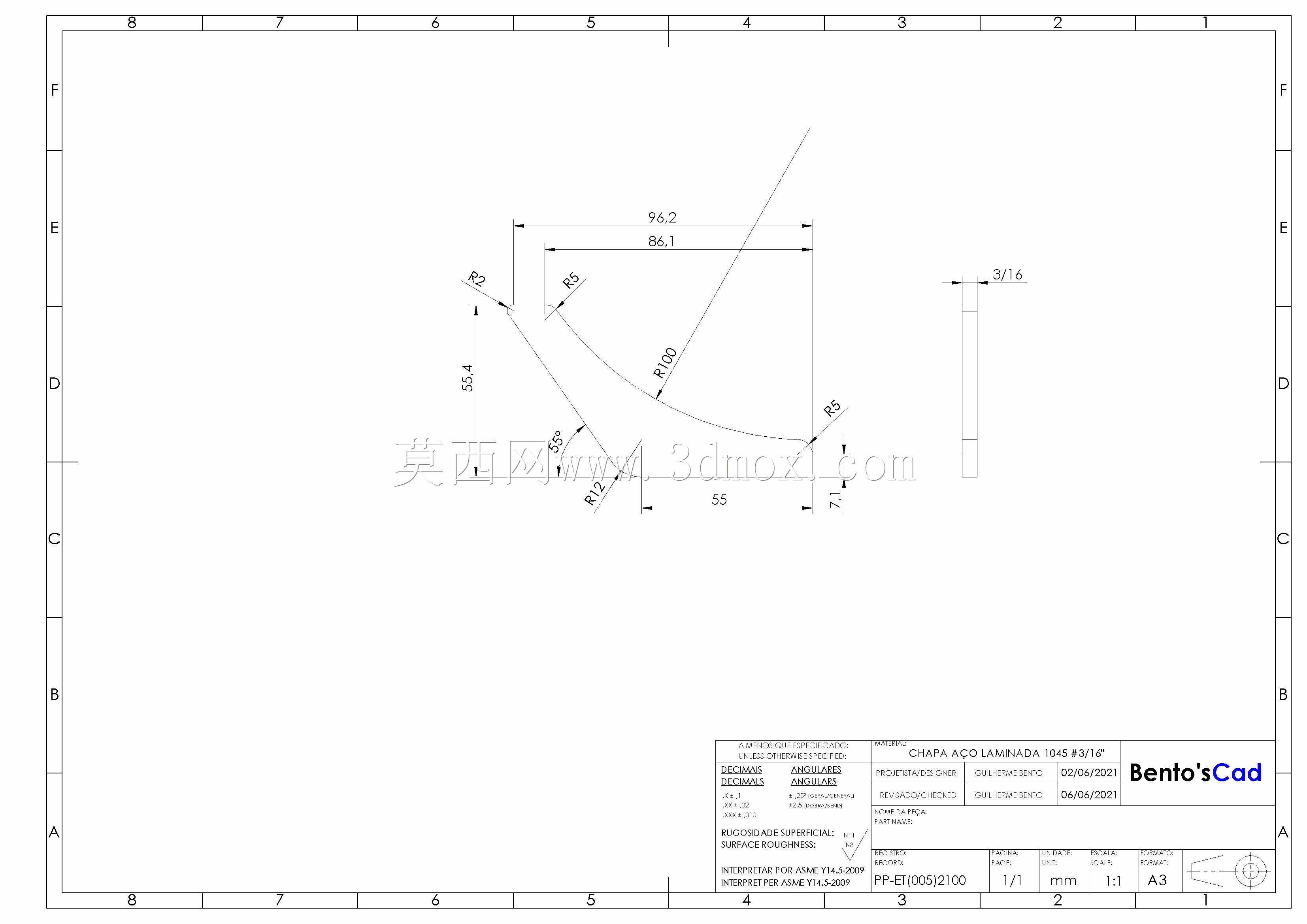

这款扭力轴主要面向轻型拖挂设备的行走悬挂场景，常见于小型货运拖斗、露营拖挂房车、场地转运平板拖车的底盘行走系统中，作为连接车架与车轮的核心承载传力部件，承担着承载整车载荷、缓冲路面颠簸、传递行驶扭矩的多重作用。从结构设计来看，整体采用长条形扭力梁作为主体承载结构，梁体两端集成了连接轮毂的转向节支架与安装法兰，端部的法兰盘直接适配常规螺栓孔位的轮毂单元，无需额外转接件即可完成车轮装配，降低了底盘装配的工序复杂度。设计过程中针对800kg的额定承载需求，对梁体的截面抗弯模量、端部支架的抗扭强度做了匹配校核，梁体截面选用封闭型长条结构，在保证整体轻量化的前提下，兼顾了纵向承载能力与抗扭变形阈值，避免行驶过程中因路面冲击出现梁体永久变形。安装边界方面，梁体上方预留的两组安装支座可直接通过螺栓固定在拖车车架的纵梁下方，支座的孔位匹配4x100mm与4x108mm两种常见的拖车车架安装孔距，适配多数轻型拖车的底盘安装尺寸，无需对原有车架做打孔改装即可完成替换装配。实际使用场景中，这类扭力轴不需要额外配置独立的减震弹性元件，依靠梁体自身的扭转变形即可实现对路面颠簸的缓冲，相比传统的钢板弹簧悬挂结构，整体结构更紧凑，占用底盘垂直空间更小，能够为拖车底盘留出更多的设备安装或载物空间。端部的轮毂连接位集成了制动安装接口，可适配常规的机械鼓刹组件，满足轻型拖挂设备的制动需求，行驶过程中两侧车轮的跳动可通过梁体的扭转变形实现独立缓冲，减少单侧车轮受冲击时对另一侧车轮的影响，提升拖挂行驶的稳定性。建模过程中对各个连接位的配合公差做了对应设置，安装法兰的平面度、螺栓孔的位置度都按照实际机加工精度做了还原，可直接用于结构校核、装配模拟以及生产前的工艺验证，帮助设计人员快速完成拖车底盘的悬挂系统匹配，减少前期设计的反复校核工作量。
