阶梯式传动轴类机械零件结构设计

　　这类阶梯轴结构在常规回转传动场景中应用十分广泛，从中小型输送设备的动力输出端，到精密机床的进给传动单元，再到小型流体泵的动力传递路径中，都能见到同结构逻辑的轴类零件身影。轴件本身承担着传递扭矩、承载回转件径向与轴向载荷的核心作用，不同直径的轴段分别对应不同的功能分区，没有多余的冗余结构，每一处直径变化、每一段轴颈长度都对应着实际装配需求。

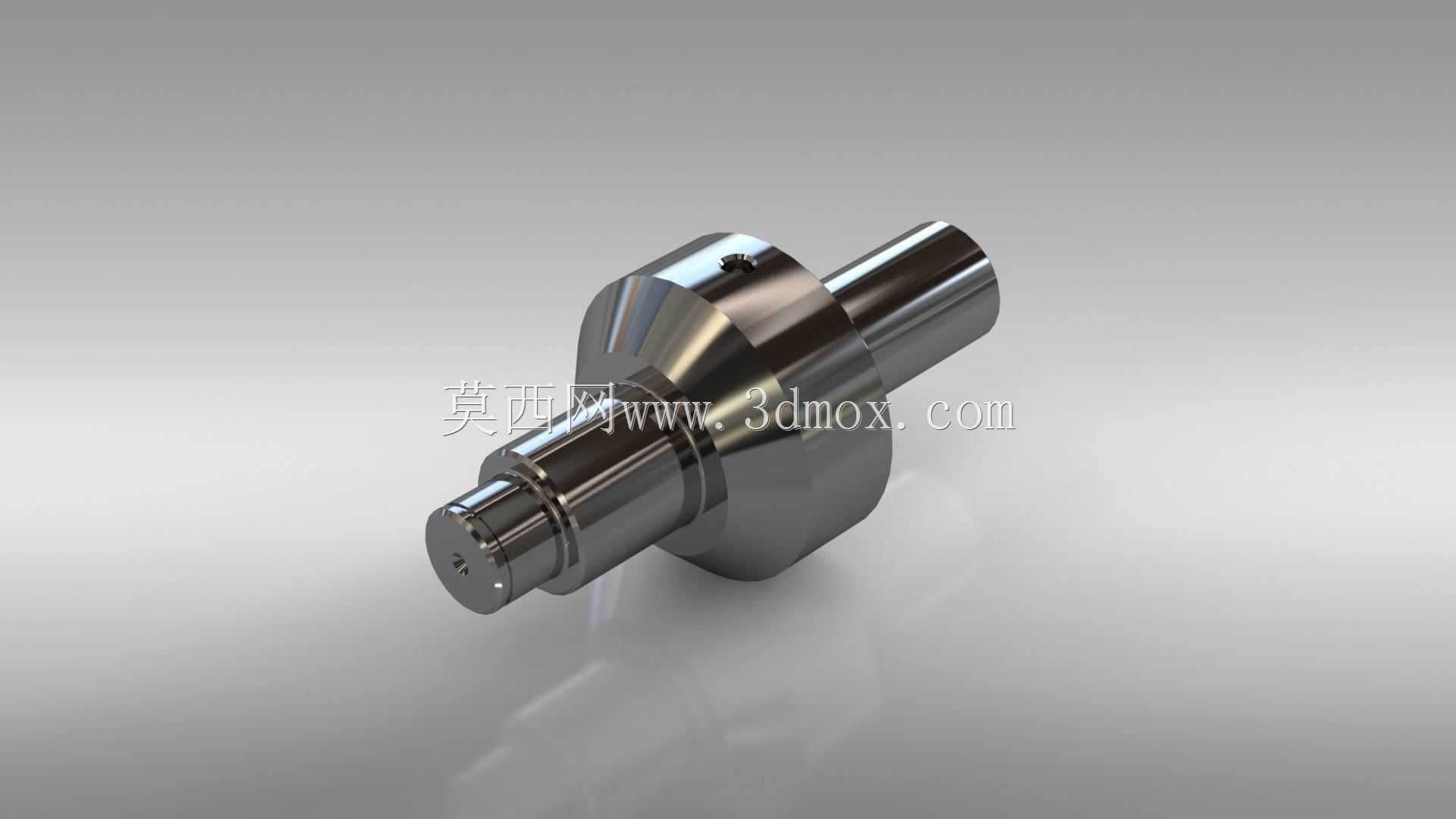

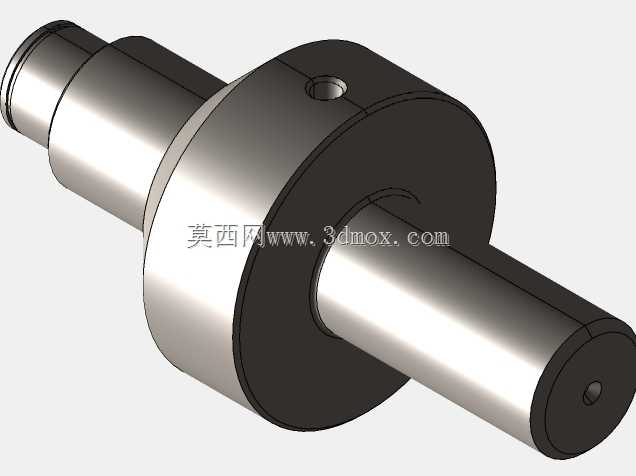

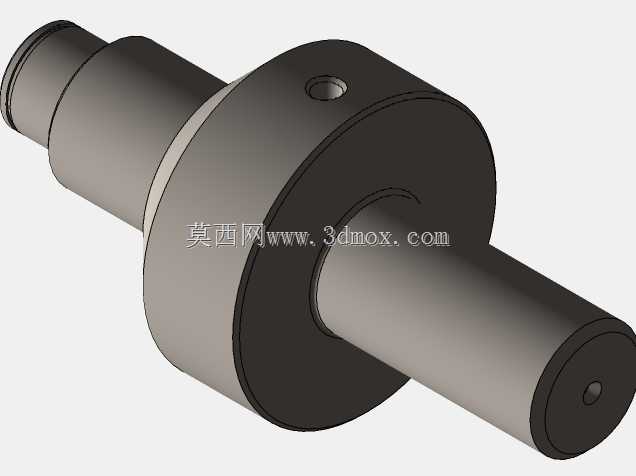

　　从结构设计逻辑来看，中间直径最大的轴段是核心定位基准面，这个轴段一般会配合滚动轴承或者轴套实现轴系的径向支撑，承担整个轴系运转过程中的主要径向载荷，同时大直径轴段的两个端面可以作为轴向定位的贴合面，一侧可以抵靠传动齿轮或者带轮的轮毂端面，另一侧可以贴合轴承内圈端面，实现轴上零件的轴向位置固定，避免运转过程中出现轴向窜动。两端的阶梯轴段直径依次递减，靠近大直径段的次一级轴段一般用来安装传动件，比如同步带轮、小模数齿轮或者联轴器轮毂，轴段上预留的小孔是定位销孔或者紧定螺钉让位孔，用来实现传动件与轴的周向固定，保证扭矩传递过程中不会出现相对打滑。最外侧的最小直径轴段是轴的自由端或者辅助支撑端，部分场景下会安装防尘盖、密封件或者接入编码器等检测元件，也有部分同结构轴会在这个轴段加工螺纹，配合圆螺母实现轴上零件的锁紧。

　　设计这类轴件的时候，首先要明确整个传动链的额定传递扭矩，根据扭矩值初步计算轴的最小直径，再结合轴上需要安装的零件内孔尺寸、支撑轴承的标准内孔直径，反向推导各段轴径的取值，所有轴径的变化都要设置过渡圆角，避免应力集中导致轴件在交变载荷下出现疲劳断裂，圆角半径的取值要兼顾应力分散效果和装配零件的倒角尺寸，保证零件安装时可以顺利贴合到轴肩定位面。轴段长度的设定需要严格匹配安装边界，支撑轴段的长度要对应轴承的宽度，安装传动件的轴段长度要比对应轮毂的宽度短1-2mm，保证锁紧零件时可以将传动件完全压紧，不会出现轴向窜动的间隙。

　　从安装边界来看，这类轴件属于回转类零件，安装时需要保证两个支撑轴段的同轴度公差，同轴度偏差过大会导致轴系运转时出现径向跳动，轻则引发传动噪音、加速轴承磨损，重则导致轴上安装的传动件出现偏载，打齿或者带轮跑偏的故障。轴上的定位销孔位置要和传动件的销孔位置配做，保证装配时销子可以顺利穿入，紧定螺钉的平面要在轴段加工时预先铣出，避免紧定螺钉直接顶在圆柱轴面上出现打滑。轴件的表面粗糙度也有明确区分，和轴承、传动件配合的轴颈表面粗糙度要达到Ra1.6以下，非配合面的粗糙度可以放宽到Ra6.3，减少不必要的加工成本。

　　实际应用中，这类轴件的材质一般选用45号钢或者40Cr调质处理，根据载荷大小调整热处理硬度，载荷平稳、转速不高的场景用45号钢调质即可满足强度需求，转速高、冲击载荷大的场景会选用40Cr调质后表面淬火，提升轴颈表面的耐磨性，延长轴件的使用寿命。轴件在装配前要做动平衡校验，尤其是转速超过1500转每分钟的应用场景，动平衡等级要达到G6.3以上，避免高速运转时出现振动，影响整个设备的运行稳定性。
