诺莱姆标准无键锁紧胀紧联结套结构

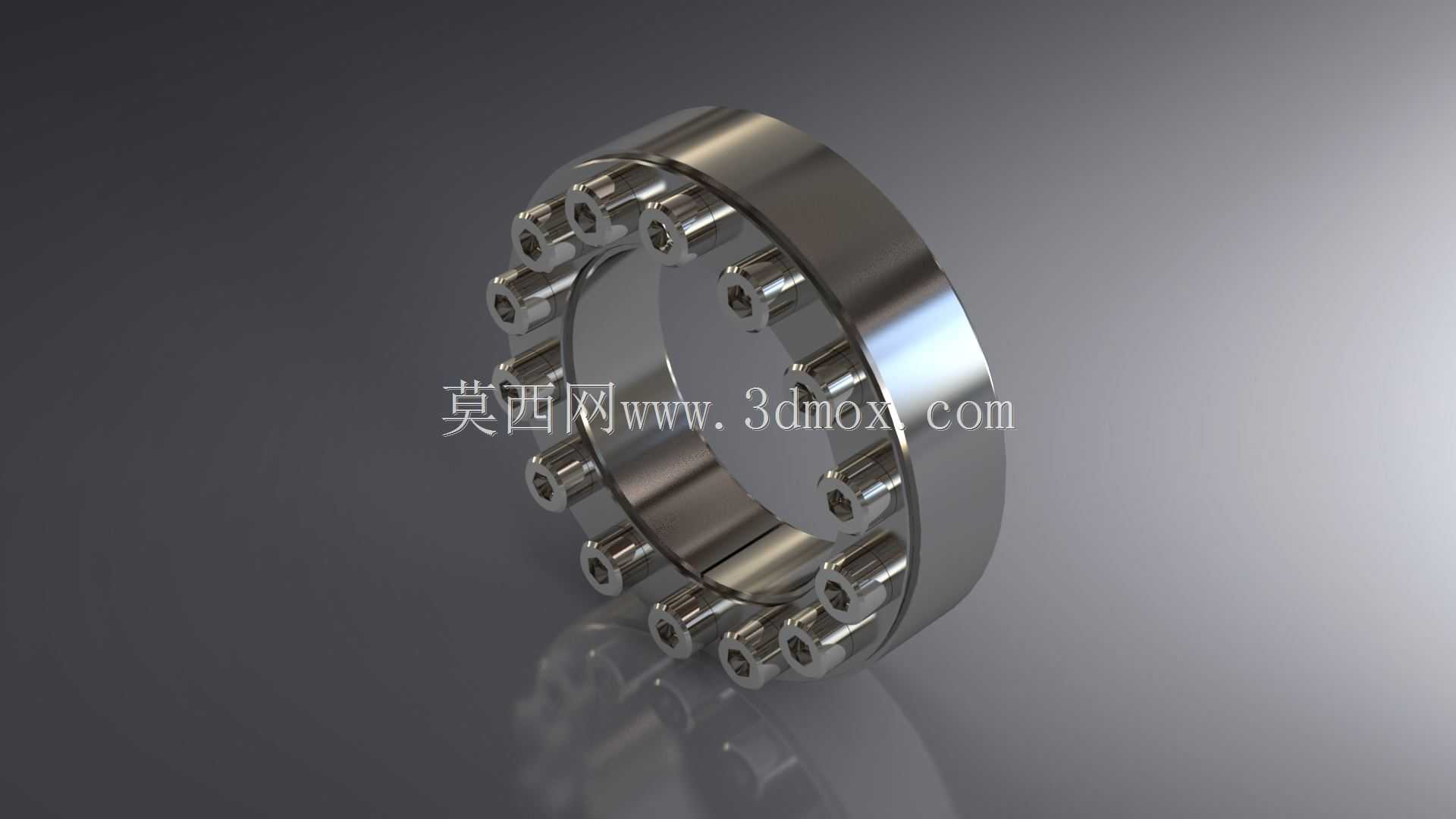

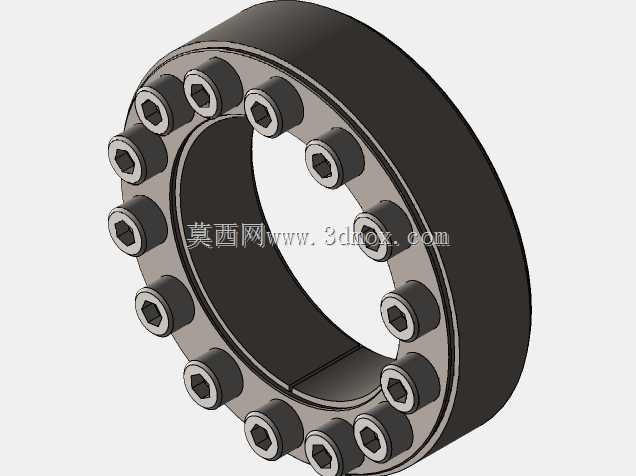

　　在重载传动的轴系装配场景里，很多工程师都遇到过键联结带来的痛点：键槽加工会削弱轴与轮毂的截面强度，反复拆装容易造成键槽磨损间隙，交变载荷下还可能出现键的剪切失效，尤其是需要频繁调整轮毂轴向位置、对中性要求高的传动工位，无键锁紧的胀紧联结结构就成了更优的选型方向。这次还原的这款胀紧结构，参考的是诺莱姆23360系列的成熟规格，整体为环形对称结构，外圈沿周向均匀布置了多颗锁紧螺钉，没有额外的突出结构，安装后不会占用过多径向空间，适合安装边界紧凑的传动部位。

　　从实际功能来看，这类锁紧结构的核心作用是通过拧紧周向螺钉，让内环与外环产生径向的弹性形变，内环抱紧传动轴表面，外环撑紧轮毂内孔，依靠结合面之间的静摩擦力来传递扭矩、轴向力以及复合载荷，相比传统键联结，它不存在应力集中的薄弱点，对轴和轮毂的加工精度要求更友好，不需要在轴或轮毂上加工键槽，也不会因为配合间隙产生传动回程，对中性表现优异，在高速传动的轴系里还能一定程度上降低动平衡调校的难度。

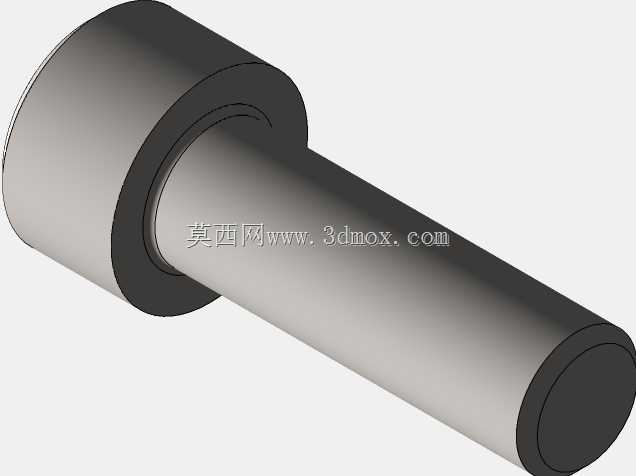

　　设计这款结构的时候，首先要考虑的是安装边界的匹配性：内孔直径要适配常用的60mm左右规格的传动轴，外环外径要控制在对应轮毂内孔的常规配合公差范围内，整体轴向厚度要满足额定扭矩传递所需的结合面面积，不能过薄导致锁紧力不足，也不能过厚浪费安装空间。周向螺钉的排布要严格遵循等角度均分原则，每颗螺钉的安装孔位要保证同轴度，避免拧紧时受力不均导致局部形变过大，螺钉的规格选择要匹配整体的锁紧力需求，既要保证拧紧后能提供足够的径向胀紧力，又不能因为螺钉拉力过大导致内外环产生塑性形变，失去重复拆装的复用性。

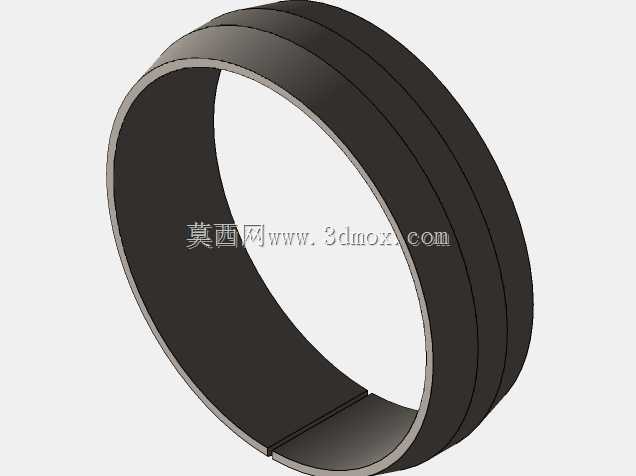

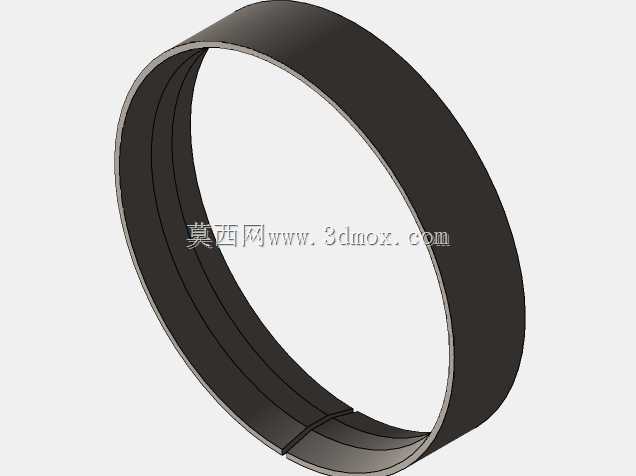

　　结构细节上，内外环的结合面采用了小锥度的配合设计，锥度的取值经过反复校核，既保证拧紧螺钉时内外环能顺畅产生径向位移，又能在锁紧后实现可靠的自锁，不会在设备运行的振动环境下出现松脱。内环的内表面和外环的外表面都做了粗糙度控制，既不能过于光滑导致摩擦力不足，也不能过于粗糙造成装配时划伤轴或轮毂的配合面，同时表面没有多余的涂层或镀层，避免长期使用后涂层脱落影响锁紧可靠性。

　　在实际设备应用里，这类锁紧结构常用在输送机的滚筒轴与驱动轮毂的联结、机床主轴与带轮的装配、包装设备的传动辊锁紧、风机叶轮与电机轴的固定等场景，尤其是需要经常调整轮毂位置、或者需要过载保护的工位，这类胀紧结构在载荷超过额定值时会产生相对滑移，能一定程度上保护后端的传动部件不会因为过载损坏。安装的时候不需要额外加热或者专用工装，只需要按照对角顺序逐步拧紧周向的螺钉，达到规定的拧紧力矩即可完成装配，拆卸时也只需要逐步松开螺钉，就能让内外环弹性复位，轻松分离轴与轮毂，不会像过盈配合那样拆装困难，也不会像键联结那样多次拆装后出现配合间隙超标的问题。

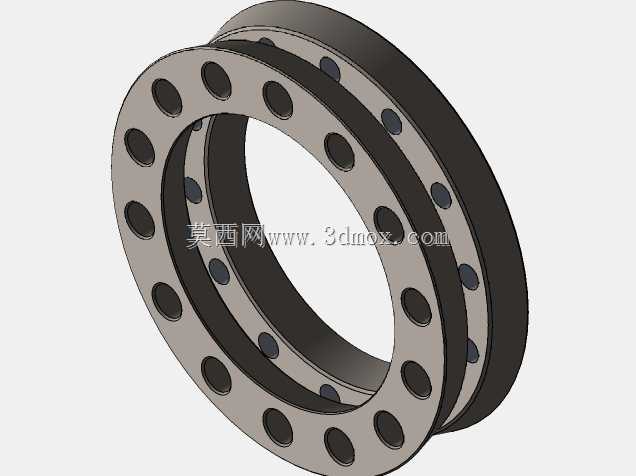

　　建模过程中，对周向螺钉的排布做了阵列参数化处理，方便后续根据不同的扭矩需求调整螺钉数量和规格，内外环的锥面配合做了干涉检查，保证在最大锁紧形变状态下也不会出现结构干涉，所有的倒角、退刀槽细节都按照实际加工工艺做了还原，没有出现无法加工的尖锐结构或者工艺死角，模型的尺寸链完全闭合，内孔、外径、厚度、螺钉孔位的尺寸都和实际选型样本的参数保持一致，能直接用于设备装配的干涉检查、选型校核，也能作为非标胀紧套设计的参考原型，帮助结构工程师快速完成同类型结构的设计迭代，减少重复建模的工作量。
