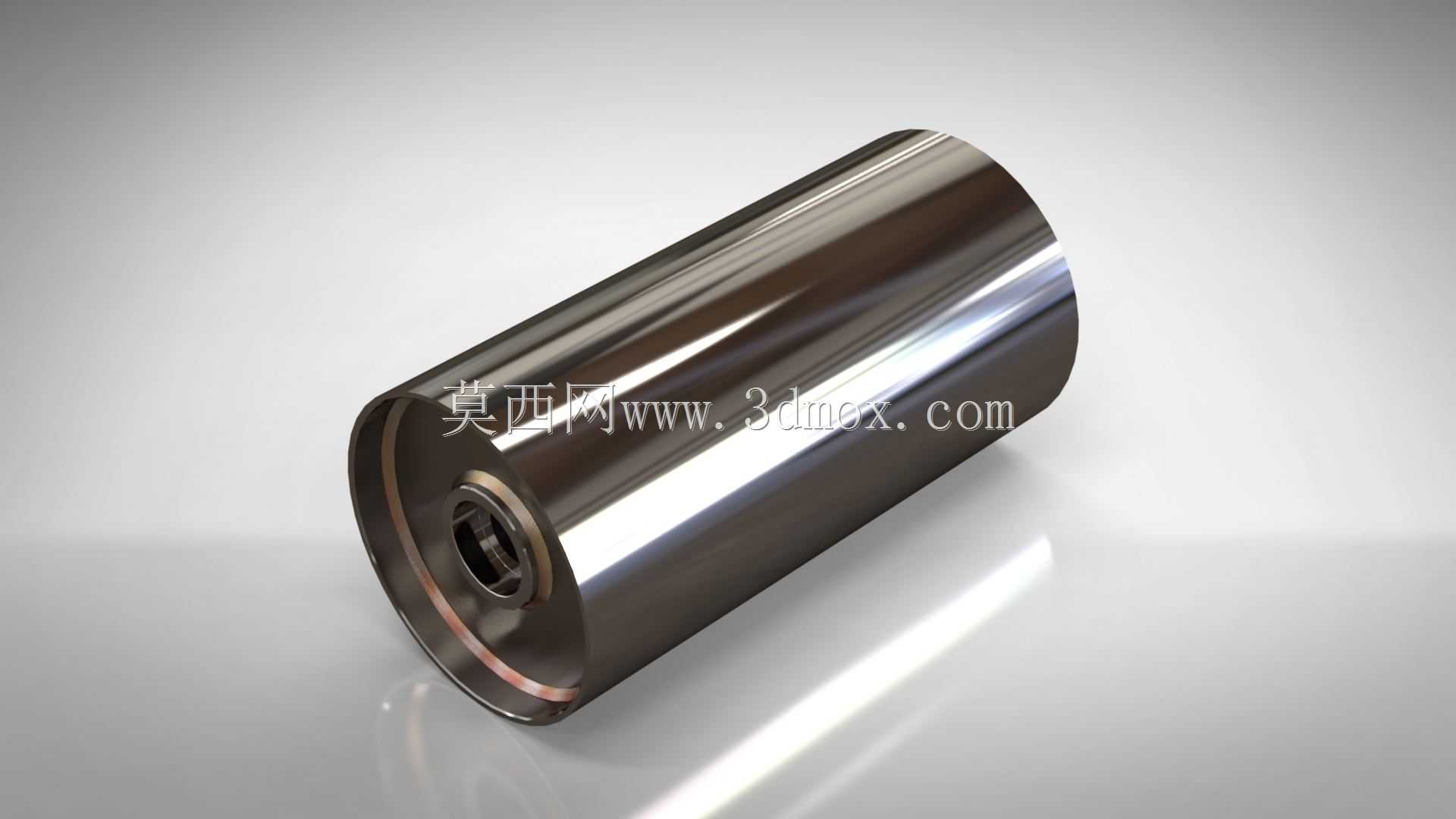

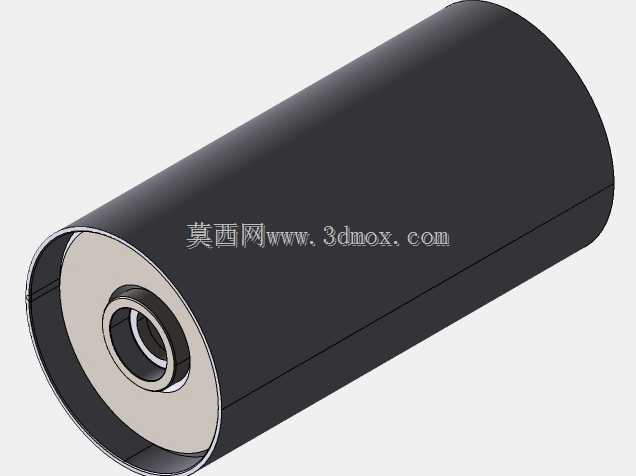

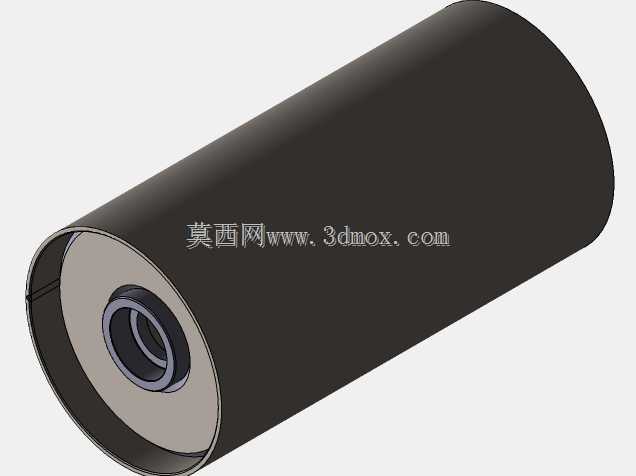

φ400×800规格输送带用金属传动滚筒

　　在散料输送、成件物料转运的各类工业场景里，滚筒作为带式输送设备的核心受力部件，其结构合理性直接决定整条输送线的运行稳定性与维护周期。本次涉及的φ400×800规格滚筒，主要适配带宽800mm的带式输送设备，在粮食仓储转运、矿山散料输送、生产流水线物料转运、港口散货接驳等场景中承担输送带支撑、传动导向的核心作用，区别于小型改向滚筒，该规格滚筒多用于输送线的主传动段或者长距离输送的中部承重支撑段，需要承受输送带张紧力、物料荷载带来的交变径向载荷，同时要兼顾运行过程中的动平衡性能，避免高速运转时出现输送带跑偏、设备共振等问题。

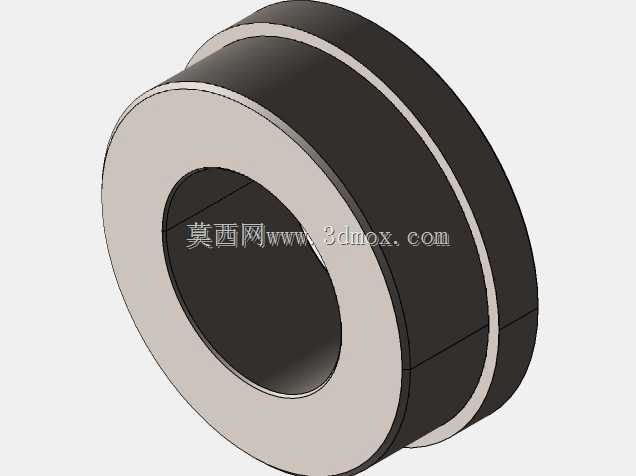

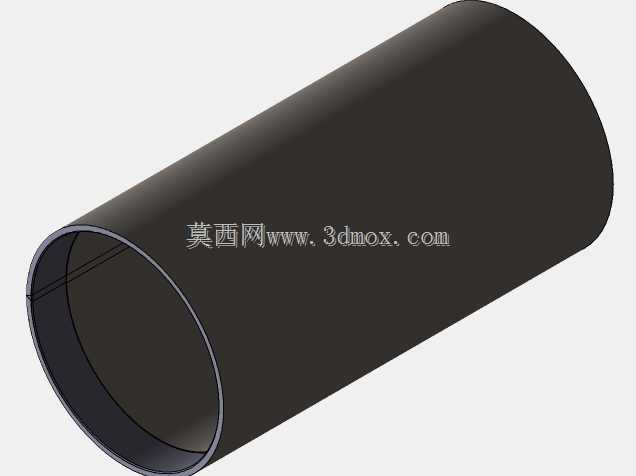

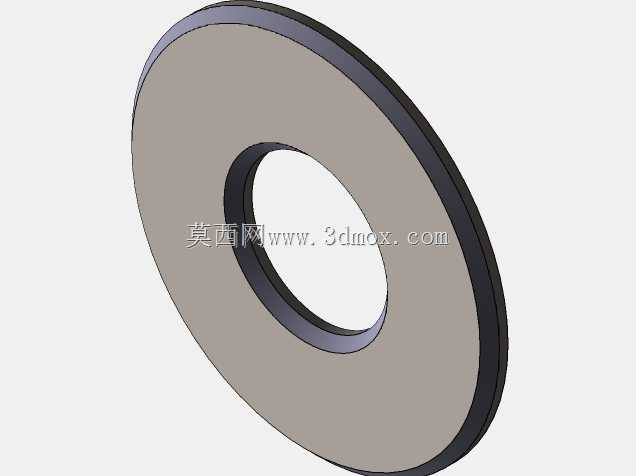

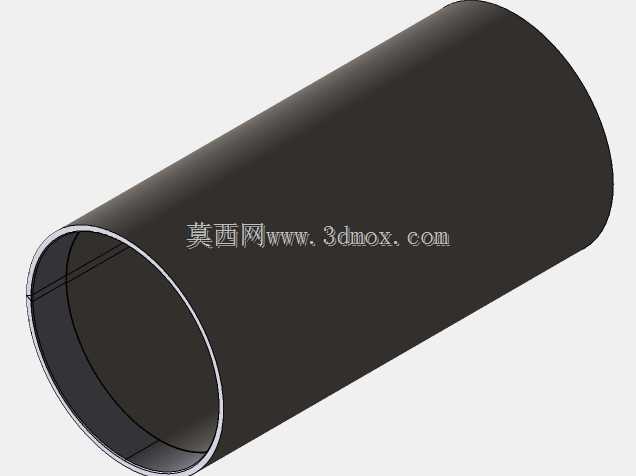

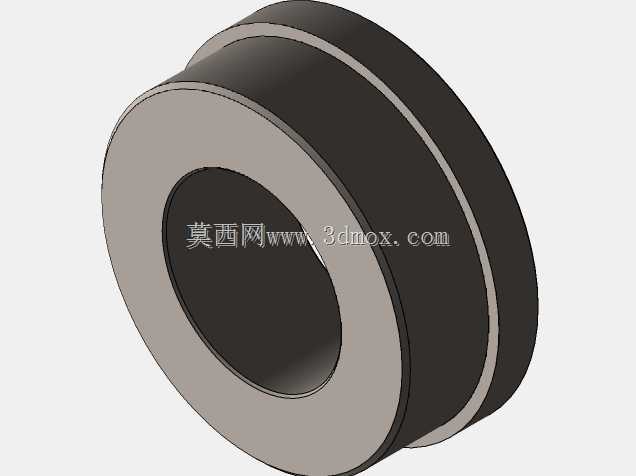

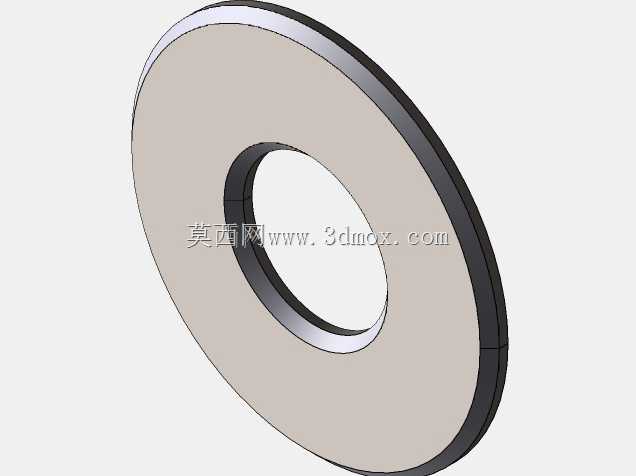

　　从结构设计逻辑来看，该滚筒采用整体式金属筒体结构，筒体外壁做高精度车削加工后做抛光处理，表面粗糙度控制在合理区间，既可以保证和输送带之间的摩擦力满足传动需求，又能避免粗糙表面过度磨损输送带覆盖层，延长输送带的使用寿命。筒体两端采用内嵌式轴承座安装结构，轴承安装位做同轴度公差管控，保证两端轴承的回转中心重合度，避免运转过程中出现轴承偏磨、发热抱死的问题。筒体壁厚根据常规输送荷载做匹配设计，在满足径向刚度要求的前提下控制整体重量，降低转动惯量，减少设备启动阶段的电机负载冲击。端部的密封结构采用多道迷宫式密封设计，能够阻挡输送场景中的粉尘、水汽进入轴承腔体，尤其适配粮食输送、矿山粉料输送这类多粉尘的作业环境，大幅延长轴承的维护更换周期。

　　从安装边界来看，该滚筒的筒体长度为800mm，适配的输送带宽度常规为650-800mm区间，安装时需要保证滚筒轴线与输送线纵向中心线的垂直度公差在标准范围内，两端轴承座的安装基准面需要做找平处理，避免安装偏差导致的输送带跑偏问题。滚筒的轴伸端尺寸匹配常规的联轴器、传动链轮安装规格，能够直接适配多数通用输送设备的传动系统安装接口，不需要额外做转接结构设计，降低设备改造、新品设计的适配工作量。

　　在实际选型应用中，该规格滚筒可以根据输送物料的密度、输送线长度、运行速度调整内部轴承型号与筒体壁厚，比如在粮食输送这类物料容重较低的场景，可以采用标准壁厚配置，在矿石、重型工件输送这类高荷载场景，则可以适当增加筒体壁厚、选用更大载荷等级的调心滚子轴承，提升部件的重载适应能力。设计建模过程中，需要重点管控筒体的圆度、两端轴颈的同轴度、轴承位的尺寸公差，这些形位公差直接影响滚筒的动平衡性能，若公差管控不到位，高速运转时会产生明显的径向跳动，不仅会加剧输送带的磨损，还会对机架、轴承产生持续的交变冲击，缩短整条输送线的部件使用寿命。另外滚筒表面的处理工艺也需要根据使用场景调整，在长距离大倾角输送场景中，可以在筒体外壁包胶或者做菱形花纹加工，提升摩擦系数，避免输送带打滑，而在粮食、食品类输送场景中，则需要采用镜面抛光的不锈钢筒体，满足卫生清洁要求，避免物料残留。

　　很多刚接触输送设备设计的工程师容易忽略滚筒的转动惯量匹配问题，实际上对于频繁启停的输送线，滚筒的重量直接影响电机的启动扭矩选型，过重的滚筒会导致启动电流过大，增加电气系统的负载，而过薄的筒体则会在长期交变荷载下出现筒体变形，导致输送带跑偏无法校正。该规格滚筒在建模时已经做了合理的壁厚优化，在保证15t/m线荷载下的径向变形量不超过许用值的前提下，尽可能降低筒体自重，平衡了结构强度与转动惯量的矛盾。同时两端的轴承安装位预留了合理的润滑通道，能够在不停机的状态下完成轴承的润滑脂加注，适配连续化生产场景的维护需求，减少设备停机维护的时间成本。
