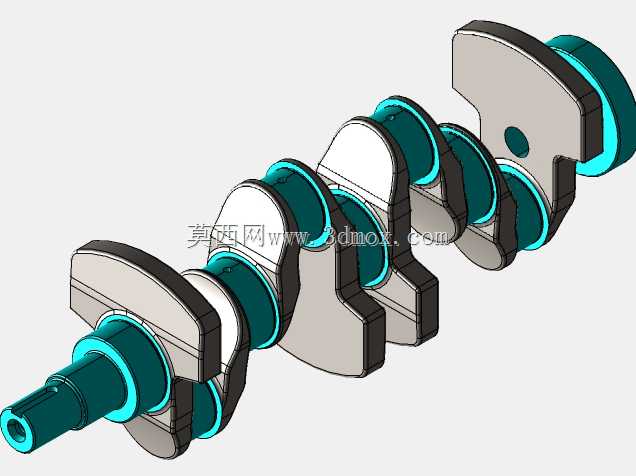

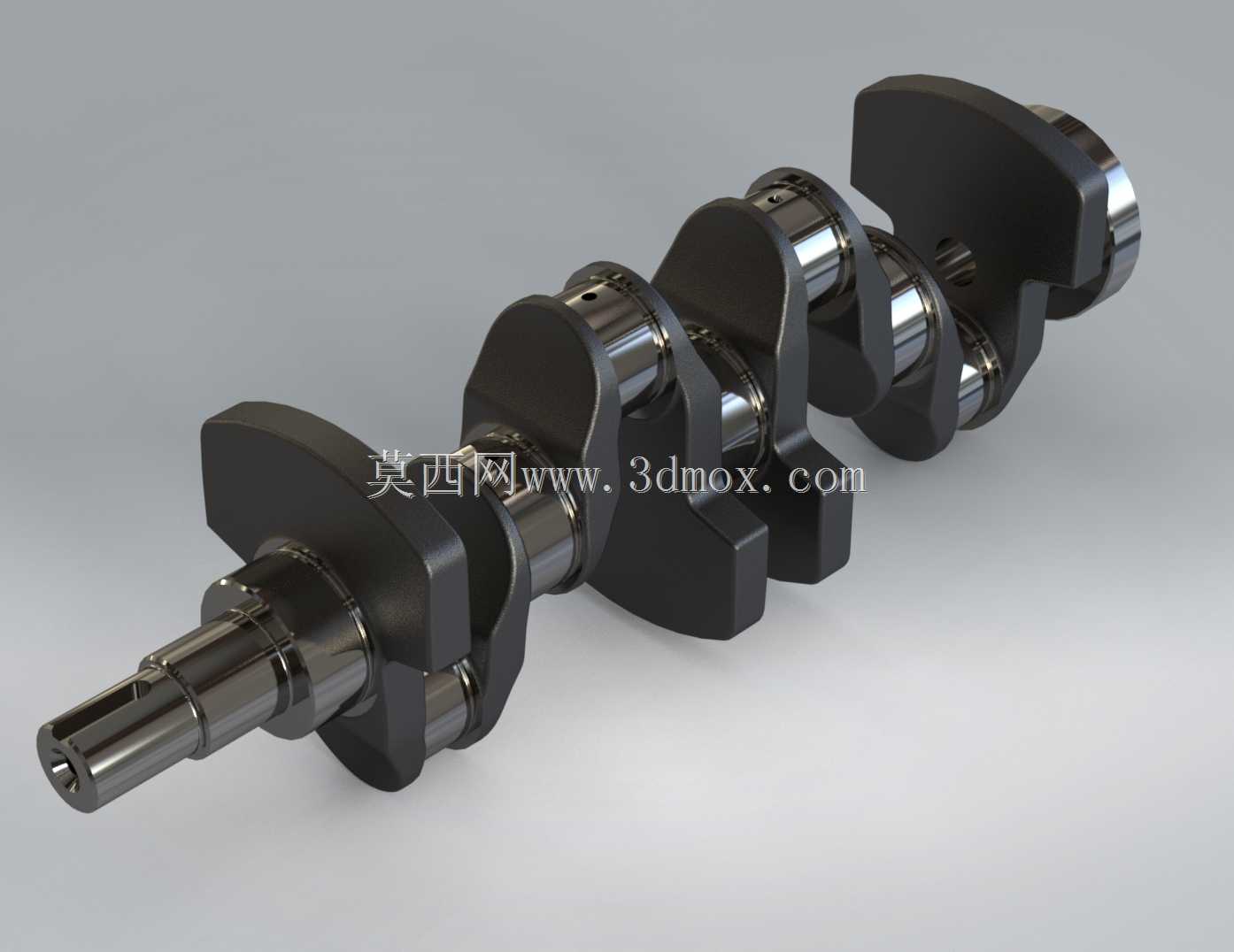

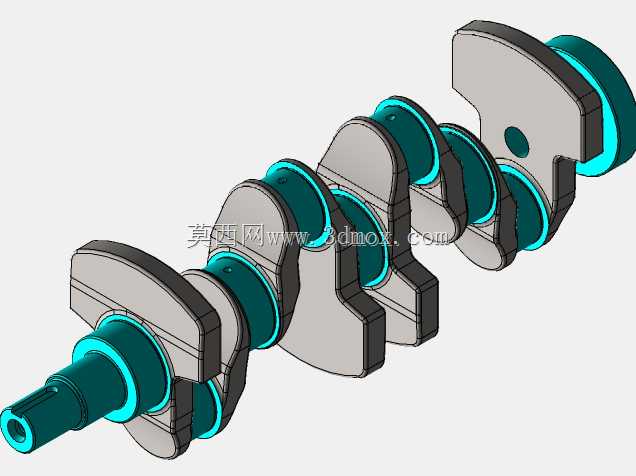

2.0升四缸直列发动机曲轴结构设计

　　在乘用车小排量动力单元的开发流程里，曲轴作为核心承力传动部件，其结构合理性直接决定整机的运转平顺性、NVH表现与服役寿命，2.0升排量的直列四缸机型是当前民用燃油车领域应用覆盖最广的动力配置，从家用紧凑级轿车到中型SUV，甚至部分轻型商用载货车辆都能见到这类动力单元的身影，对应的曲轴设计也需要适配不同车型的负载特性与动力输出需求。直列四缸曲轴的曲柄销布置采用间隔180度的对称排布逻辑，这种结构天生具备一阶往复惯性力自平衡的特性，不需要额外加装平衡轴就能抵消大部分一阶振动，仅需要针对二阶往复惯性力做曲轴本身的动平衡调校，相比三缸、V型六缸等布局，直列四缸曲轴的加工工艺更简单，量产一致性更容易控制，后期维护成本也更低。从实际工况来看，

　　曲轴需要承接活塞通过连杆传递来的爆发压力，将活塞的往复直线运动转化为自身的旋转运动，再通过飞轮端把动力输出给变速箱，整个做功循环里，曲轴的主轴颈、曲柄销位置要持续承受交变的冲击载荷，不同缸体点火顺序对应的曲柄销受力峰值存在明显差异，一四缸、二三缸的曲柄销在做功行程中承受的冲击力方向相反，设计时需要在曲柄臂位置做合理的配重优化，抵消旋转过程中产生的离心力，避免轴瓦出现偏磨。设计阶段首先要确定的是主轴颈与曲柄销的直径参数，2.0升排量的自然吸气机型曲轴主轴颈直径通常控制在55-60mm区间，曲柄销直径略小，在48-52mm范围，这个尺寸区间既能保证轴颈有足够的承压面积，降低轴瓦的比压，避免高负载下油膜破裂，

　　又不会因为轴颈过粗导致曲轴转动惯量过大，影响发动机的响应速度。曲柄臂的厚度与过渡圆角是设计的核心细节，圆角位置是应力集中的高发区域，加工时如果圆角粗糙度不达标，或者圆角半径过小，发动机高转速运转时很容易在圆角位置萌生疲劳裂纹，最终导致曲轴断裂，通常过渡圆角半径会设置为轴颈直径的3%-5%，同时做圆角滚压强化处理，提升表层的残余压应力，增强抗疲劳性能。油道的布置同样关键，曲轴内部的斜向油道需要连通主轴颈与对应的曲柄销，将主油道输送来的压力机油引导到连杆轴瓦位置，形成稳定的润滑油膜，油道的孔径不能过小，否则高转速下机油流量不足会导致轴瓦润滑失效，孔径也不能过大，避免削弱曲轴本身的结构强度，油道孔口位置必须做倒角抛光处理，防止应力集中。

　　安装边界方面，曲轴前端需要对接正时齿轮、皮带轮、扭转减震器，后端连接飞轮与曲轴后油封，主轴颈的轴向定位通常设置在第三道主轴承位置，通过止推片控制曲轴的轴向窜动量，窜动量一般控制在0.1-0.3mm之间，间隙过大会导致运转时产生轴向撞击，间隙过小则会在曲轴热膨胀时出现卡滞。不同调校取向的发动机对曲轴的要求也存在差异，偏向低扭输出的机型会适当增加曲柄臂的配重质量，提升曲轴转动惯量，让低转速下的动力输出更平顺；偏向高转性能的机型则会采用轻量化的曲柄臂设计，甚至在曲柄臂上做减重孔，降低曲轴的往复与旋转质量，提升发动机的转速攀升速度。实际装配过程中，曲轴的主轴颈圆柱度、各轴颈的同轴度公差需要控制在微米级，动平衡精度要达到G2.5等级以上，才能保证发动机在6000转以上的高转速区间平稳运转，不会出现异常抖动。很多维修场景里遇到的曲轴轴瓦烧蚀问题，除了润滑系统故障外，很多时候是曲轴动平衡不达标、轴颈形位公差超差导致的轴瓦受力不均，最终引发润滑失效。另外，曲轴的材质选择也和应用场景匹配，民用量产机型大多采用球墨铸铁铸造曲轴，成本低、阻尼减震性能好，经过正火处理后基体强度足够满足日常使用需求；高功率性能机型则会采用锻钢曲轴，通过模锻工艺成型，内部金属流线更连续，抗冲击疲劳强度更高，能承受更大的爆发压力。
