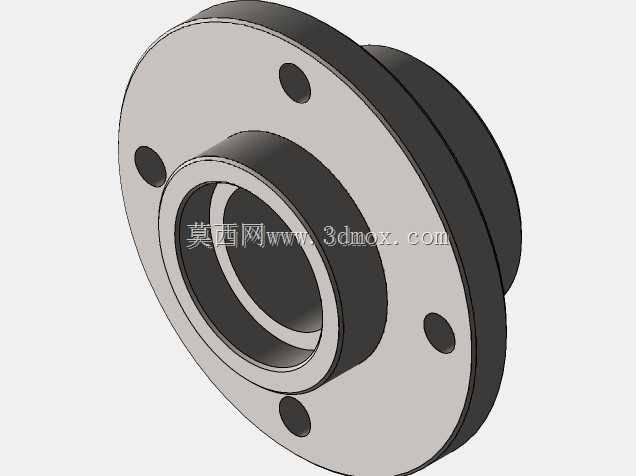

带法兰安装结构的剖视展示轴承箱

　　在常规的动力传动轴系布局里，轴承箱的核心作用是为整套回转支承组件提供刚性安装基准，同时承担轴系运行过程中产生的径向、轴向复合载荷，避免轴承外圈在设备运行时出现位移、跑圈等失效问题。这款带圆形法兰安装边的轴承箱，采用一体化镗削成型的腔体结构，安装法兰端面上均匀分布三个通孔安装位，可直接通过螺栓对接设备的安装立板，不需要额外加工转接支座，能大幅缩减装配环节的调试工作量。从结构设计逻辑来看，轴承箱的内孔采用阶梯式布局，靠近法兰侧的大直径内孔用于适配轴承外圈的安装定位，孔肩位置做了精准的公差控制，能保证轴承安装后端面与孔肩完全贴合，避免运行过程中出现轴向窜动；远离法兰侧的小直径内孔为轴伸过孔，孔壁与轴件之间预留了密封件的安装槽位，

　　可以加装骨架油封或者毡圈密封，阻挡设备运行环境中的粉尘、切削液或者其他杂质进入轴承腔体，同时防止轴承腔内的润滑脂向外渗漏，延长整套支承组件的维护周期。从安装边界尺寸来看，法兰盘的外圆直径、安装孔的中心距都做了标准化的适配设计，能匹配常规同规格深沟球轴承、角接触轴承的安装尺寸要求，腔体内部的轴向深度经过核算，既能满足轴承的压装行程要求，也预留了润滑脂的存储空间，不需要额外加装注油管路就能满足中低速轴系的润滑需求。在实际工业场景中，这类轴承箱常被用在小型输送设备的辊筒端部支承、小型机床的辅助传动轴支承、轻工机械的回转工位驱动端等位置，相比分体式的轴承支座，一体化结构的轴承箱刚性更好，在承受变载荷、冲击载荷的工况下，

　　不容易出现连接螺栓松动、支座变形的问题。设计过程中需要重点关注内孔与法兰安装端面的垂直度公差，如果垂直度超差，会导致轴承安装后出现偏载，运行过程中会产生异常噪音，同时大幅缩短轴承的使用寿命；另外法兰安装孔的位置度公差也需要严格控制，避免现场安装时出现螺栓无法对位的问题，三个安装孔采用120度均匀分布的布局，相比四孔布局在小直径法兰上能获得更大的螺栓操作空间，方便现场使用扳手进行紧固作业。腔体内部的过渡位置都做了圆角处理，避免应力集中，在承受交变载荷的时候不会出现根部开裂的问题，外圆表面的非配合面做了常规的防锈处理，配合面则保留了机加工的粗糙度要求，保证装配时的配合精度。在三维建模过程中，这类零件需要先绘制法兰端的截面草图，

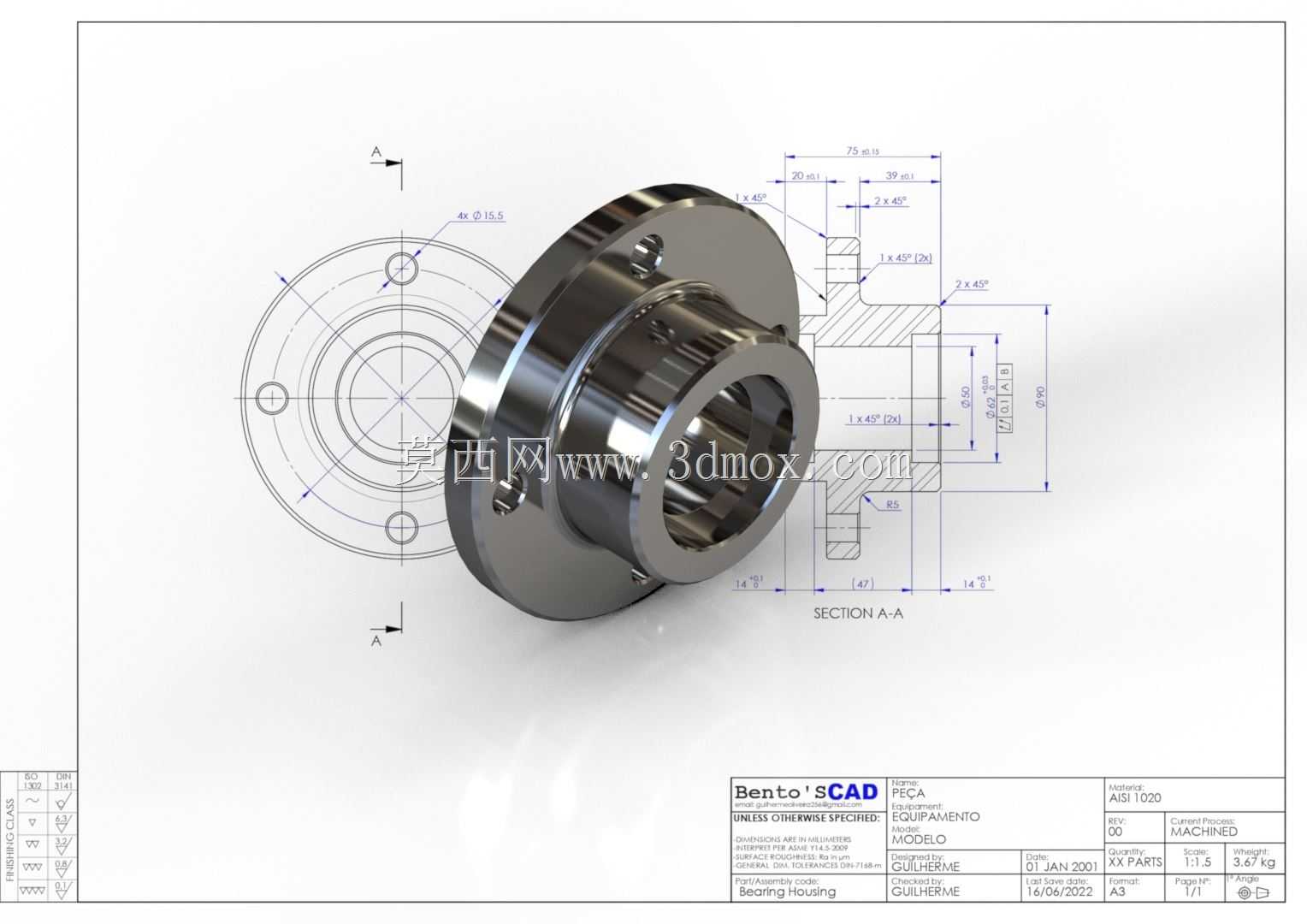

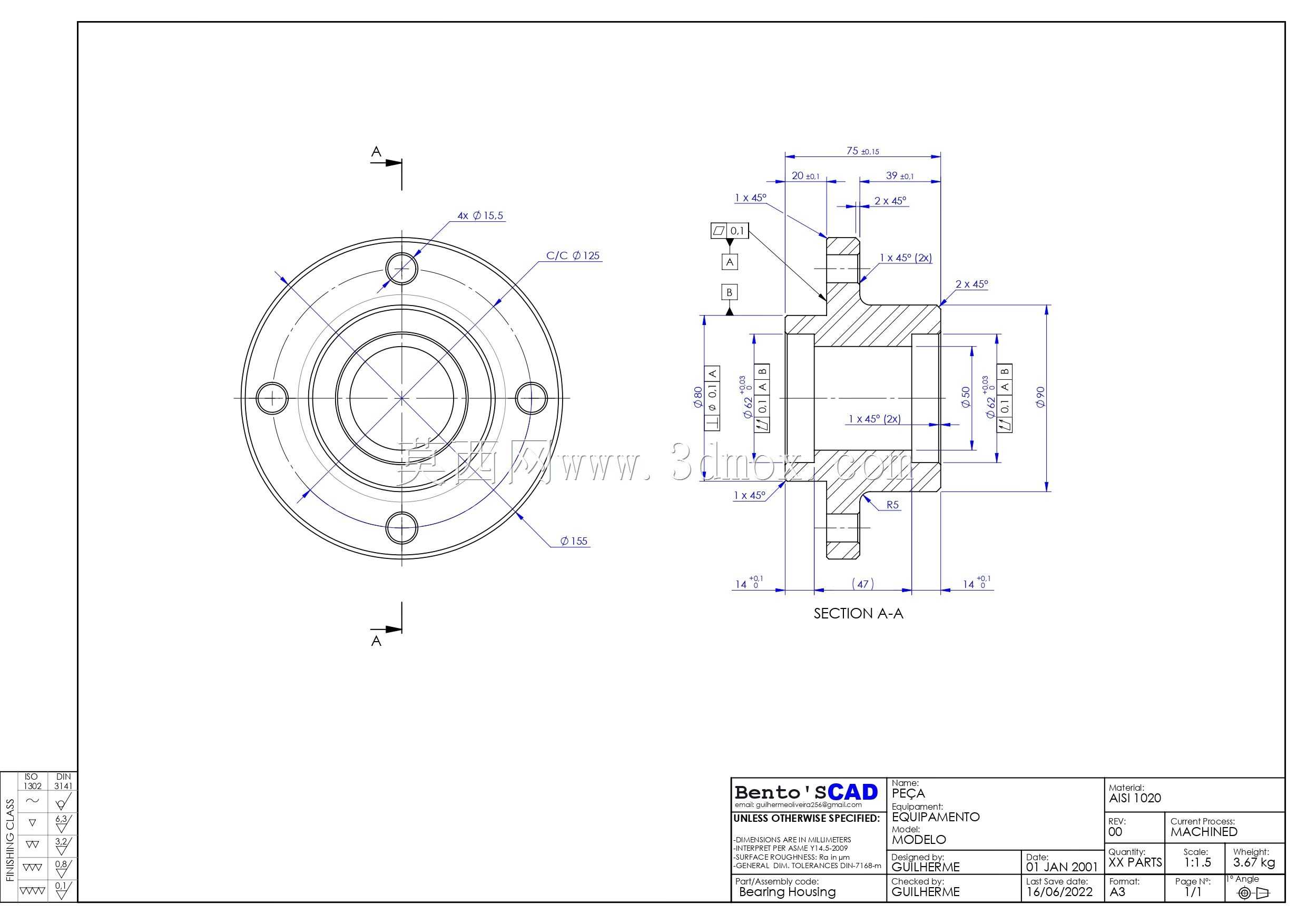

　　通过旋转特征生成主体结构，再对安装孔、密封槽等特征进行切除，建模时需要重点标注各段内孔的尺寸公差、形位公差要求，生成的工程图需要明确剖面位置，清晰展示内部腔体的阶梯结构，方便加工环节的操作人员理解设计意图，同时装配时可以直接通过三维模型进行干涉检查，确认轴承、轴件、密封件安装后不会出现尺寸冲突，减少现场装配的试错成本。
