螺旋面螺钉结构设计与建模参考教程

　　在各类输送设备、工装夹具以及通用机械的装配环节，螺旋面螺钉是承担精准定位、可靠紧固功能的核心基础零件，和普通三角螺纹螺钉不同，这类带连续螺旋工作面的螺钉，更多用在需要微调进给、螺旋面贴合传力的场景，比如输送线的张紧调节机构、工装的位移微调组件、轻载螺旋传动的副配合部位，其螺旋面的轮廓精度直接决定了调节顺滑度与传力可靠性，很多刚接触机械结构设计的从业者，往往容易把这类零件和普通紧固螺钉混淆，建模时直接调用标准件库的普通螺纹模型，实际装配后要么出现螺旋面卡滞，要么传力时接触面压溃，根本达不到使用要求。

　　从实际设计逻辑来看，这类螺钉的建模核心在于螺旋工作面的轮廓生成，不能直接用软件自带的螺纹线命令扫掠出标准三角牙型，首先要明确零件的安装边界：杆部的光轴段需要和安装孔保持间隙配合，通常选h7公差等级，保证杆部可以顺畅穿入安装孔不出现卡滞，头部的尺寸要匹配对应扳手的咬合尺寸，避免拧紧时出现打滑棱角磨损。螺旋段的设计要先确定螺距参数，这个参数不是随意选取的，要匹配实际使用场景的进给速率要求——如果是用于微调机构，螺距要选小规格，保证旋转一圈的进给量足够小，满足精度调节需求；如果是用于输送类的螺旋推料场景，螺距要适当放大，保证足够的物料推送效率。

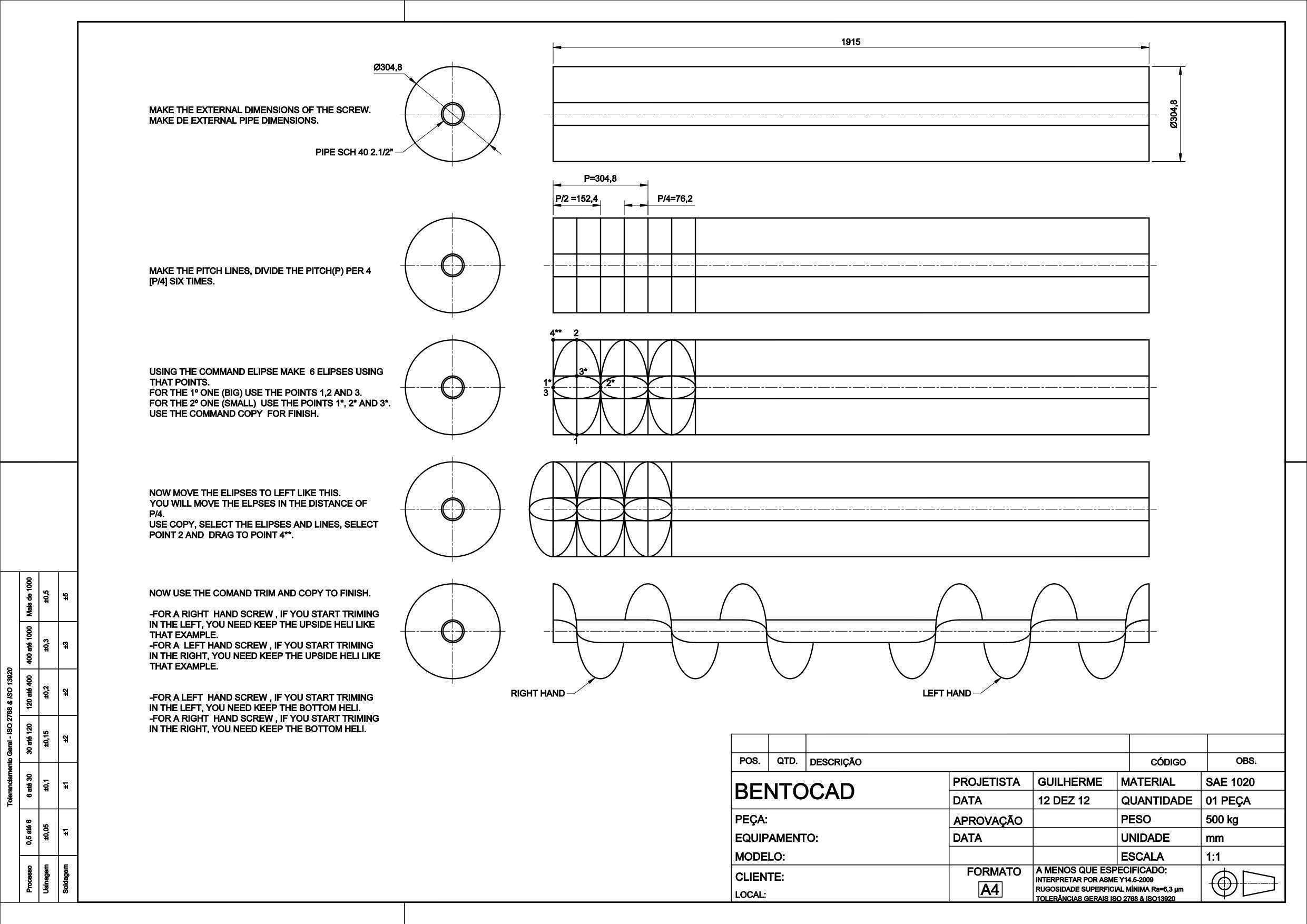

　　建模过程中，螺旋面的生成需要先绘制基准螺旋线，螺旋线的起始端要做收尾过渡处理，很多新手建模时直接把螺旋面切到螺杆端面，实际加工时这种 abrupt 的端面收尾根本无法车削成型，装配时也会因为端部的锐边刮伤配合件的内螺旋面，正确的做法是在螺旋线末端留出1/4到1/2圈的收尾段，让螺旋面的轮廓逐渐收窄到杆部基准直径，和光轴段平滑过渡。从图纸的视图排布能看到，设计时需要同时表达端面的中心孔结构、杆部的尺寸公差、螺旋面的牙型轮廓，还要区分左右手螺旋的方向——右旋螺旋是常规场景使用的，左旋螺旋一般用在有反向旋转防松需求的部位，比如高速旋转轴上的紧固螺钉，避免轴正转时螺钉松脱。

　　从安装适配的角度，这类螺钉的头部端面要和杆部轴线保持严格的垂直度，公差控制在0.02mm以内，否则拧紧后螺钉会出现偏斜，导致螺旋面和配合件的接触面积不足，传力时出现应力集中，长期使用会造成螺旋面的异常磨损。杆部的末端要做倒角处理，通常是45度C1倒角，既方便安装时对准孔位，也能去除端部的锐边避免划伤操作人员。如果是用于有耐腐蚀要求的场景，螺旋面的表面粗糙度要控制在Ra1.6以下，减少螺旋副相对运动时的摩擦阻力，避免锈死卡滞；如果是用于传力较大的场景，螺旋面的牙底要做圆角过渡，减少应力集中，避免受载时牙底出现裂纹断裂。

　　很多从业者在建模时容易忽略螺旋面的干涉检查，做完模型直接出图加工，实际装配时才发现螺旋面和相邻零件的台阶面出现干涉，或者螺旋收尾段和内螺纹的入口不匹配，导致螺钉无法拧到位。正确的建模流程应该是在螺旋面生成后，先做虚拟装配检查，模拟螺钉拧入的全过程，确认整个行程中螺旋面和配合件的间隙均匀，没有卡滞点，同时要核对螺钉的有效旋合长度——用于紧固场景时有效旋合长度不小于杆部直径的1.5倍，用于传动场景时有效旋合长度要根据传递的扭矩计算，保证足够的接触面积分担载荷，避免牙型受力过大变形。另外，这类螺钉的中心孔设计也不能忽略，轴端的B型中心孔是加工时的定位基准，直接决定了车削螺旋面时的同轴度，要是中心孔加工不合格，车出来的螺旋面会出现偏心，旋转时出现跳动，根本无法满足使用要求。
