90度焊接弯管管路连接件结构设计

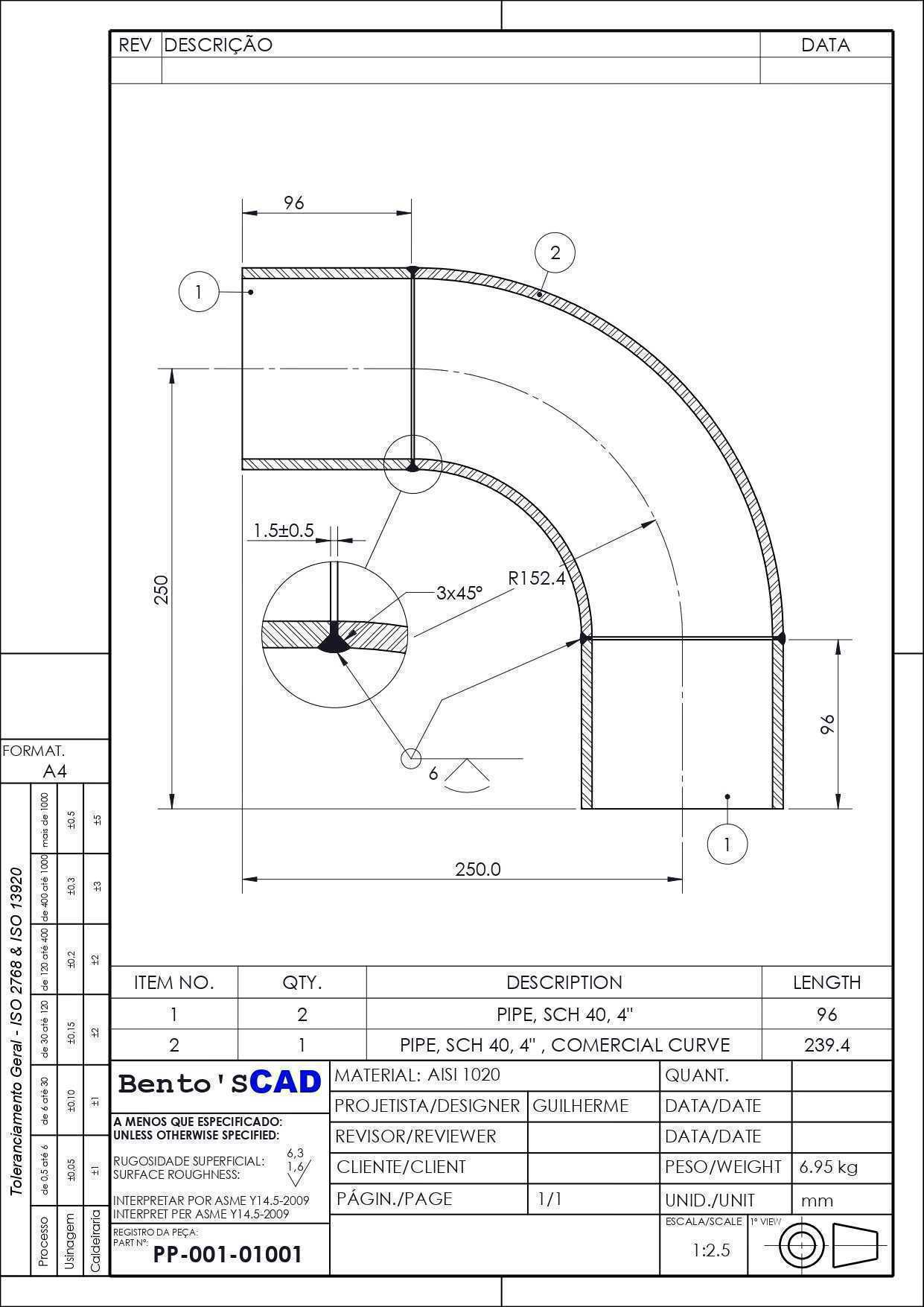

　　在流体输送管路系统的现场布设作业中，焊接式弯管是改变管路走向、适配空间排布的核心连接件，这类构件广泛应用在化工流体输送、市政给排水、暖通空调循环、工业设备液压油路等场景中，相比螺纹连接、法兰连接的弯头，焊接式结构不存在额外密封接触面，长期运行下的泄漏风险更低，尤其适合中高压、输送介质无频繁拆卸需求的管路段。这款90度弯管采用两段式焊接结构设计，整体弯折角度为标准直角，能够在管路需要垂直转向的位置完成平滑过渡，避免管路直角硬折带来的介质流动阻力骤增问题，弯管的圆弧过渡段曲率经过匹配管径优化，介质流经时的流态更平稳，可有效降低管路局部压损，减少输送过程中的动力损耗。从结构设计逻辑来看，该弯管将整体拆分为直管段与弯弧段两个独立加工单元，

　　相比一体成型的弯管，这种分段焊接的结构加工门槛更低，小批量生产时无需配备专用弯管设备，可直接采用标准无缝管材切割后完成弯弧段的成型加工，再通过环缝焊接将两段构件拼接为整体，焊接位置选在弯弧段两端的直段衔接处，该位置在管路运行时承受的流体冲击应力更小，焊接作业的操作空间也更充足，能够有效保证焊缝的熔深与焊接质量，降低焊接缺陷带来的泄漏隐患。设计过程中对弯管的壁厚做了均匀化处理，整个构件的管壁厚度保持一致，既避免了局部壁厚过薄带来的承压能力不足问题，也不会因为局部壁厚冗余造成材料浪费，焊接位置的坡口采用标准V型坡口设计，焊接时能够保证焊料充分填充接缝，焊后经过打磨处理可让焊缝位置与管体表面保持平滑过渡，不会在管内壁形成凸起阻碍介质流动，

　　也能避免管外壁的凸起影响后续的防腐保温层包覆作业。在安装边界方面，该弯管两端的连接段预留了足够的直管长度，现场安装焊接时，焊工有充足的操作空间完成环缝焊接作业，不会因为弯弧段距离焊口过近影响焊枪操作角度，两端的管口端面做了垂直于管轴线的平切处理，对接同管径直管时能够保证管口对齐精度，避免错边带来的管路通径缩小、焊缝应力集中问题。弯管的整体外轮廓尺寸经过空间校核，在完成90度转向的同时，两个方向的外伸长度匹配常规管路布设的安装间距，不会因为弯弧半径过大占用过多安装空间，也不会因为弯弧半径过小造成介质流动阻力过大，适配常规同管径管路的安装空间要求，现场布设时无需额外调整周边管路的位置即可完成装配。实际应用中，

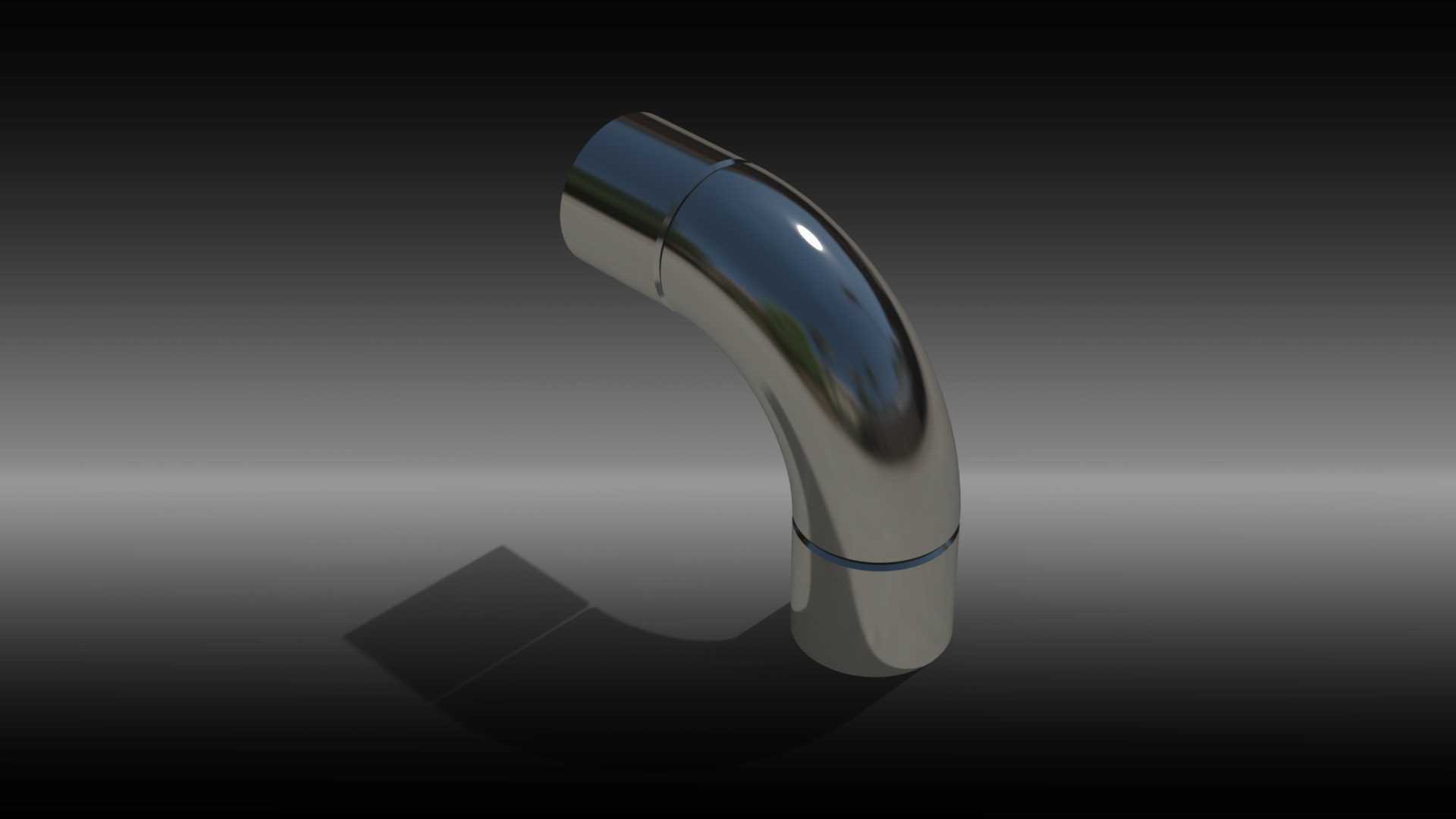

　　这类焊接弯管的安装可靠性更高，不存在连接件松动老化的问题，只要焊接质量达标，可长期在额定压力下稳定运行，日常运维过程中无需对连接位置做定期紧固检查，能够有效降低管路系统的运维工作量。建模过程中对焊接位置的接缝做了细节还原，能够直观展示两段构件的拼接位置与焊接接缝形态，方便结构设计人员参考这类分段焊接结构的设计思路，在遇到异形管路构件设计时，可采用拆分加工后焊接成型的方案，降低复杂构件的加工难度，同时兼顾结构强度与安装便利性。
