填料函浇铸头结构设计方案

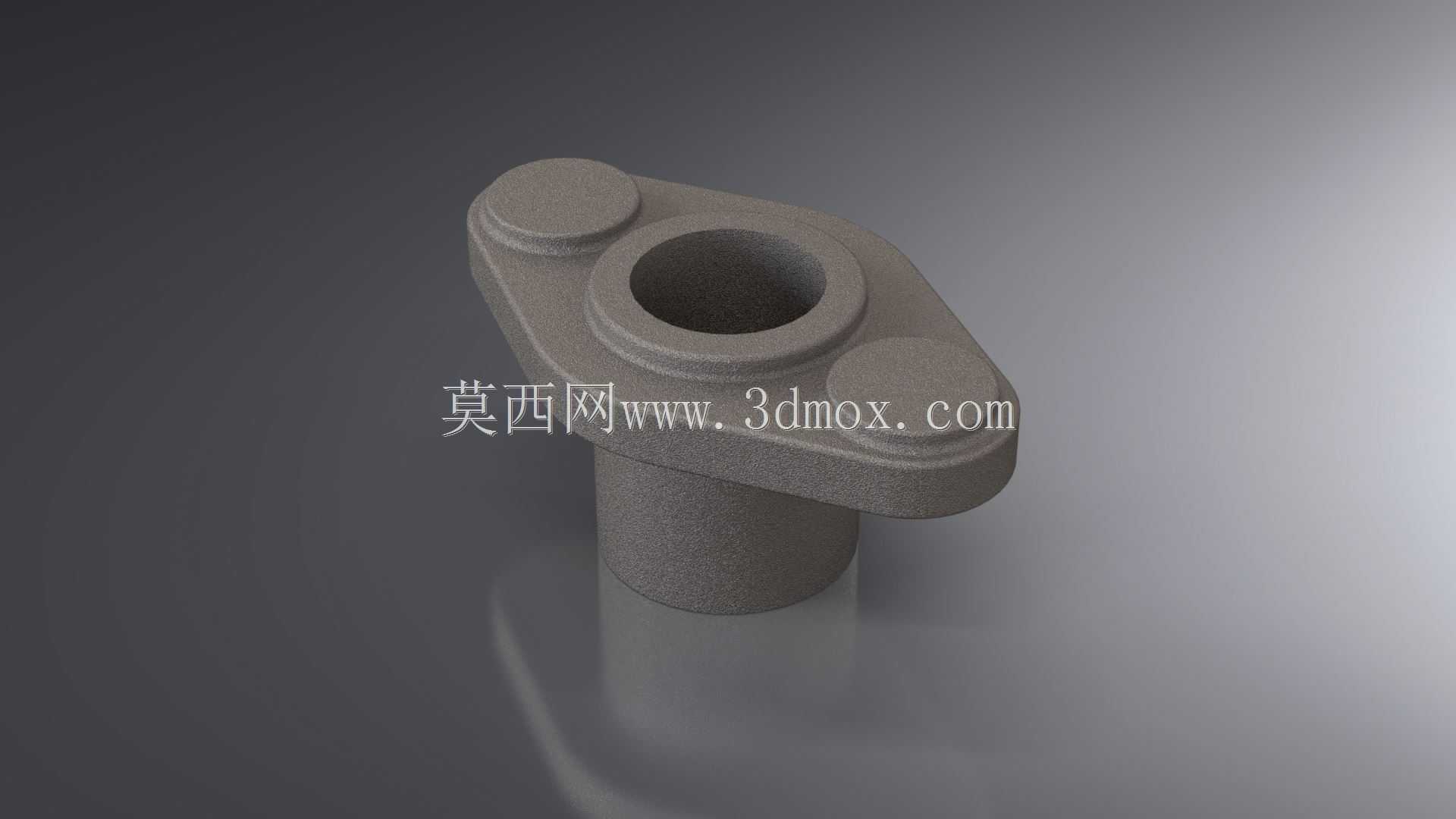

　　在化工流体输送、船舶轴系密封、工业泵阀配套的场景里，填料函作为动密封的核心承载部件，其端部浇铸头的结构合理性直接决定整套密封系统的运行寿命与泄漏率控制水平。这款浇铸头的设计完全围绕填料函的实际工况展开，首先考虑的是浇铸成型后的毛坯加工余量分布，整个铸件采用对称式腔体结构，避免浇铸过程中因壁厚差过大产生的缩孔、冷隔缺陷，外壁设置的均匀过渡圆角，既能够降低浇铸时金属液的流动阻力，也能减少后续机加工环节的应力集中风险。

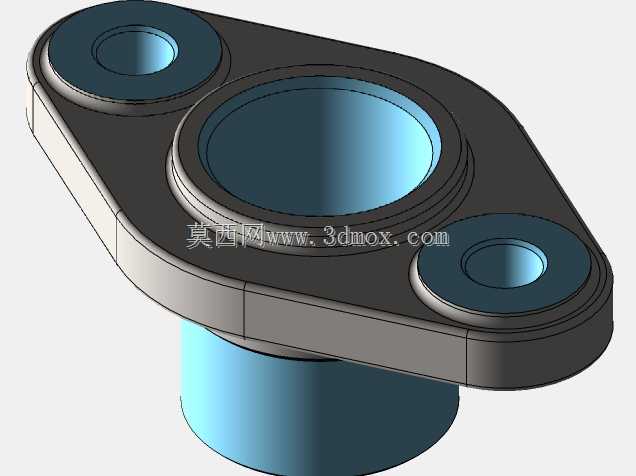

　　从功能特性来看，该浇铸头成型后作为填料函的端部承压部件，需要承担填料压装时的轴向压紧力，同时要适配填料函箱体的安装止口，因此在设计时特意将安装配合面的加工余量预留至单侧3mm，既保证粗加工后能够完全消除浇铸表皮的硬质点，也不会因为余量过大造成机加工工时的浪费。浇铸头内部的腔体轮廓完全匹配填料函的填料容纳空间，端部的封头结构采用圆弧过渡设计，相比直角封头能够降低流体介质在端部的涡流冲刷，尤其是在输送含固体颗粒的浆体介质时，这种圆弧过渡结构能有效减少介质对腔体端部的冲蚀磨损，延长部件的整体更换周期。

　　设计过程中优先考虑了安装边界的适配性，整个浇铸头的外轮廓尺寸严格匹配现有填料函箱体的端部安装法兰尺寸，连接螺栓孔的位置度公差在建模时就按照GB/T 1800.2的IT7级精度预留定位基准，后续机加工时无需二次找正即可直接与箱体完成配装。考虑到浇铸工艺的脱模需求，所有沿拔模方向的侧壁都设置了1:50的拔模斜度，内壁的斜度略大于外壁，避免砂芯脱模时蹭坏型腔表面，减少铸件的修磨工作量。

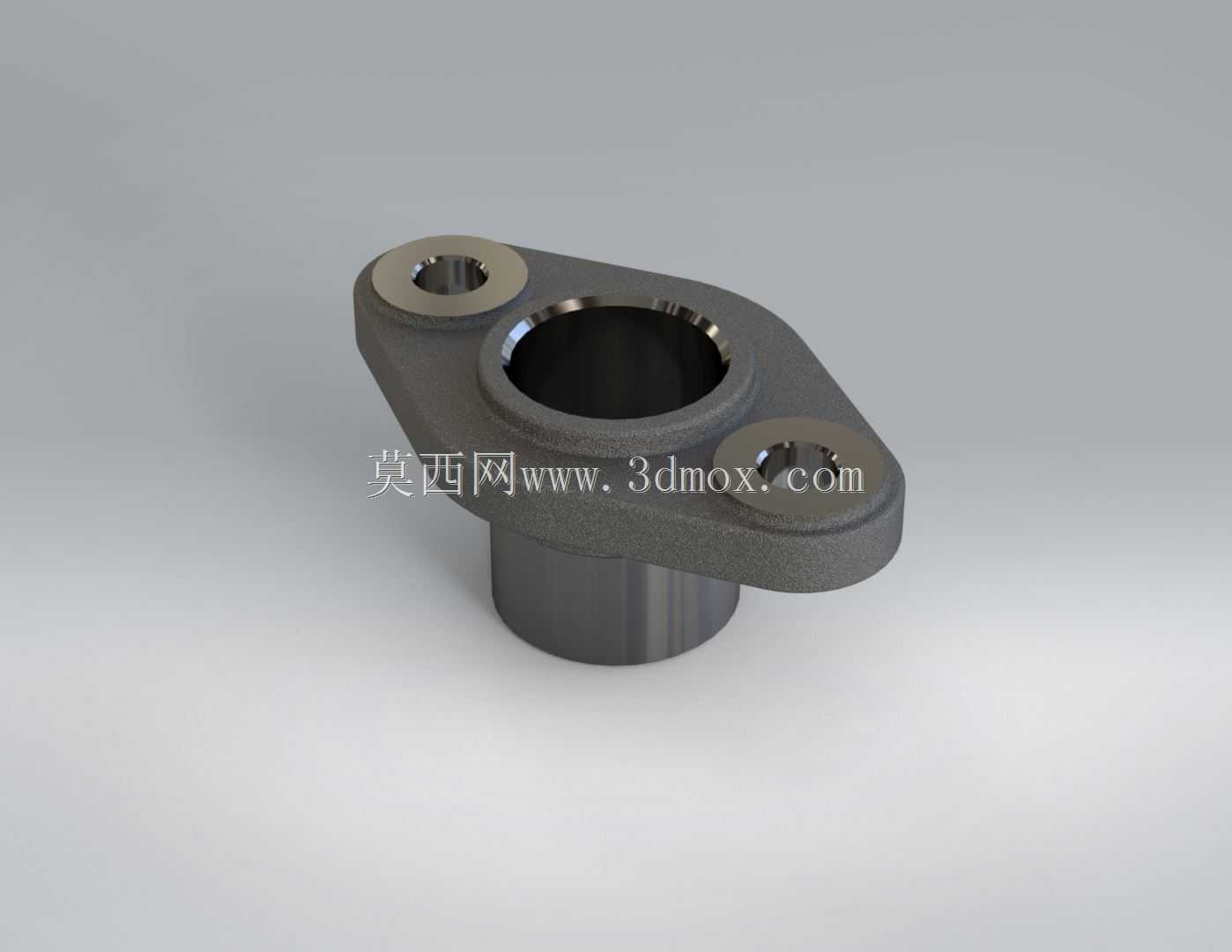

　　在结构细节处理上，浇铸头与箱体连接的端面设置了一圈深度2mm的密封槽，用于安装成型密封垫片，相比平面密封结构，这种带密封槽的设计能够在相同螺栓压紧力下获得更高的密封比压，即使在工况波动出现瞬时压力冲击时，也能有效防止介质从结合面泄漏。浇铸头的壁厚按照等强度原则设计，承压区域的壁厚比非承压区域厚2mm，既满足1.6MPa公称压力下的强度要求，也尽可能控制铸件的整体重量，降低材料成本与后续安装的劳动强度。

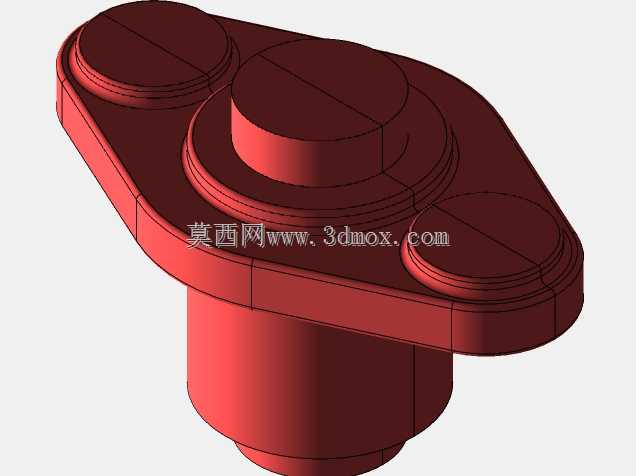

　　针对浇铸过程可能出现的变形问题，建模时在浇铸头的开口端设置了工艺拉筋，待铸件完成时效处理、粗加工后再去除，能够有效避免铸件冷却过程中因内应力释放导致的开口变形，保证后续精加工时配合面的平面度能够达到0.05mm以内的要求。整个模型的建模过程完全遵循从工艺到装配的逆向校验逻辑，每一处结构尺寸都对应实际生产与装配的需求，没有冗余的设计特征，既方便铸造车间的模具制作，也能为后续的机加工工序提供清晰的基准参考，完全适配中小批量铸件生产的工艺要求，可直接用于模具开发与工艺编制参考。
