9毫米手枪套筒滑轨结构三维建模

在轻武器结构设计领域，手枪套筒滑轨是保障自动循环动作可靠性的核心配合部件，其加工精度与结构合理性直接决定枪械射击过程中的动作流畅度、闭锁定位精度以及全枪使用寿命。日常的结构设计验证、轻武器教学演示、战术配件适配开发等场景中，这类滑轨的三维模型都能为结构工程师、枪械设计从业者提供直观的结构参考，无需拆解实体枪械即可完成配合间隙校验、运动轨迹模拟等前期设计工作。

从实际功能来看，该滑轨作为手枪套筒与底把之间的滑动导向载体，需要承受套筒后坐、复进全过程的往复冲击载荷，同时要保证套筒在往复运动过程中始终保持精准的直线运动轨迹，避免出现卡滞、偏磨等问题。设计过程中首先要明确滑轨的导向面配合公差，两侧导向棱的平行度需要控制在极小的公差范围内，否则长期往复运动后会出现单侧磨损加剧的情况，直接影响射击精度。

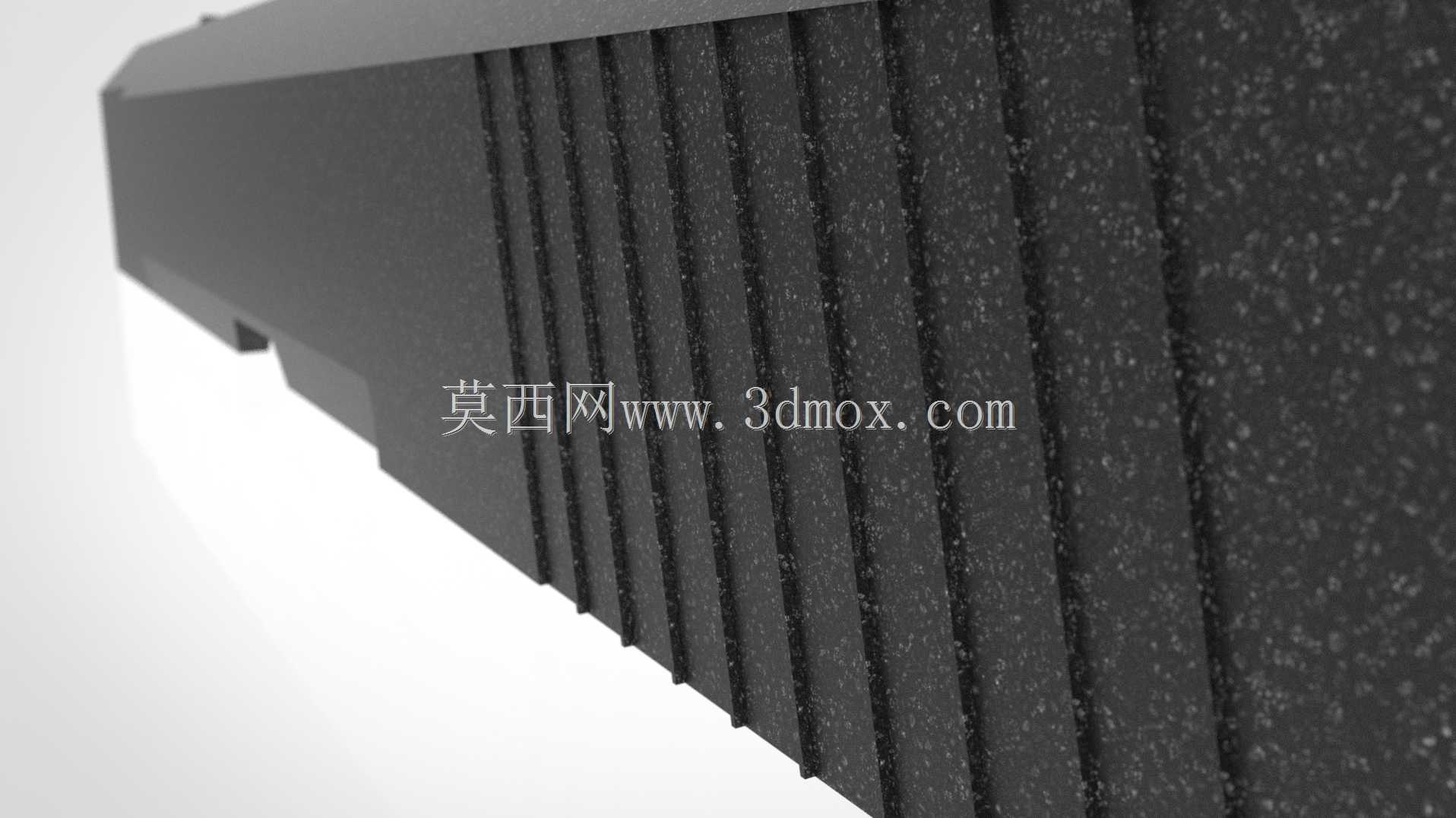

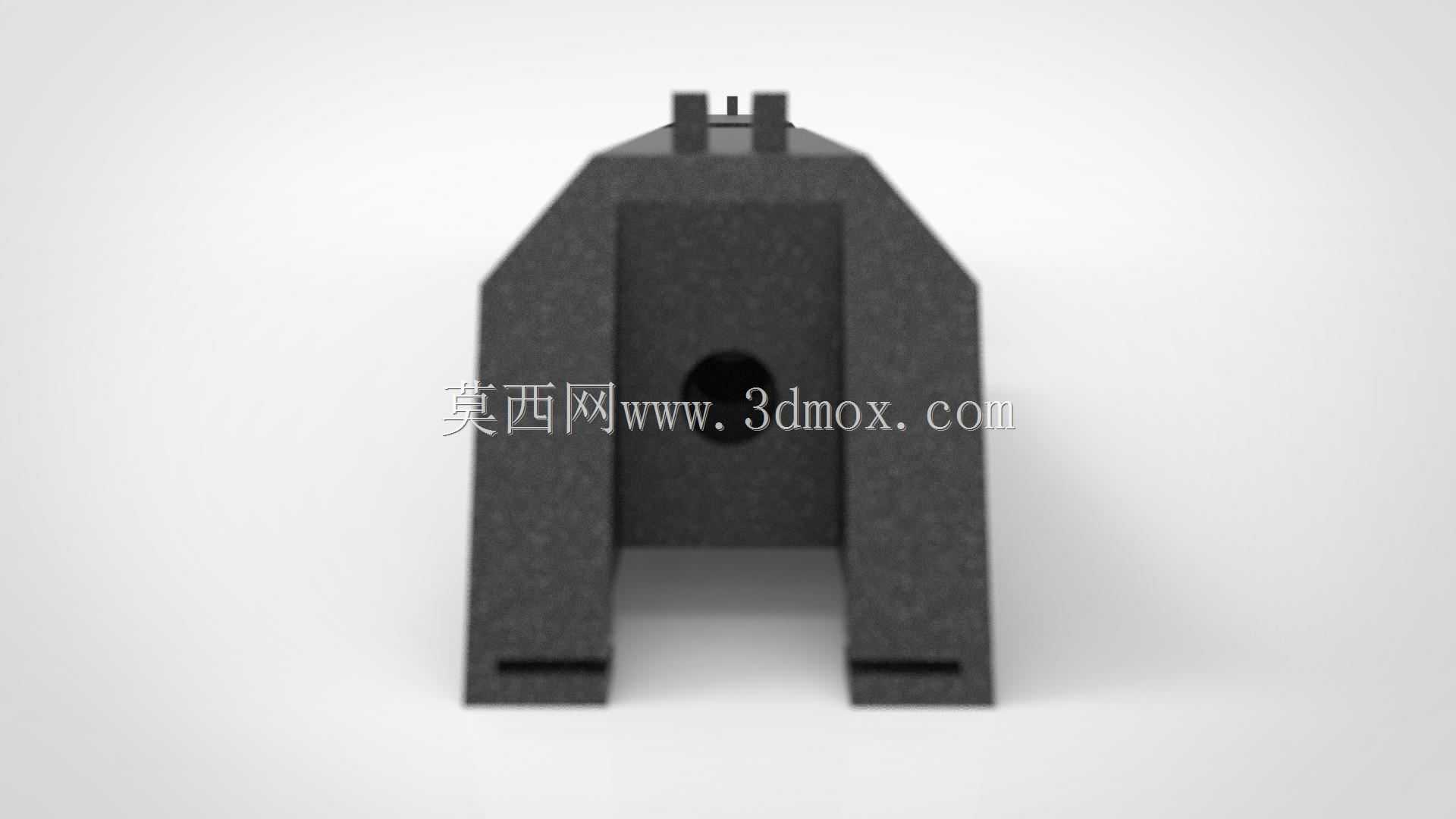

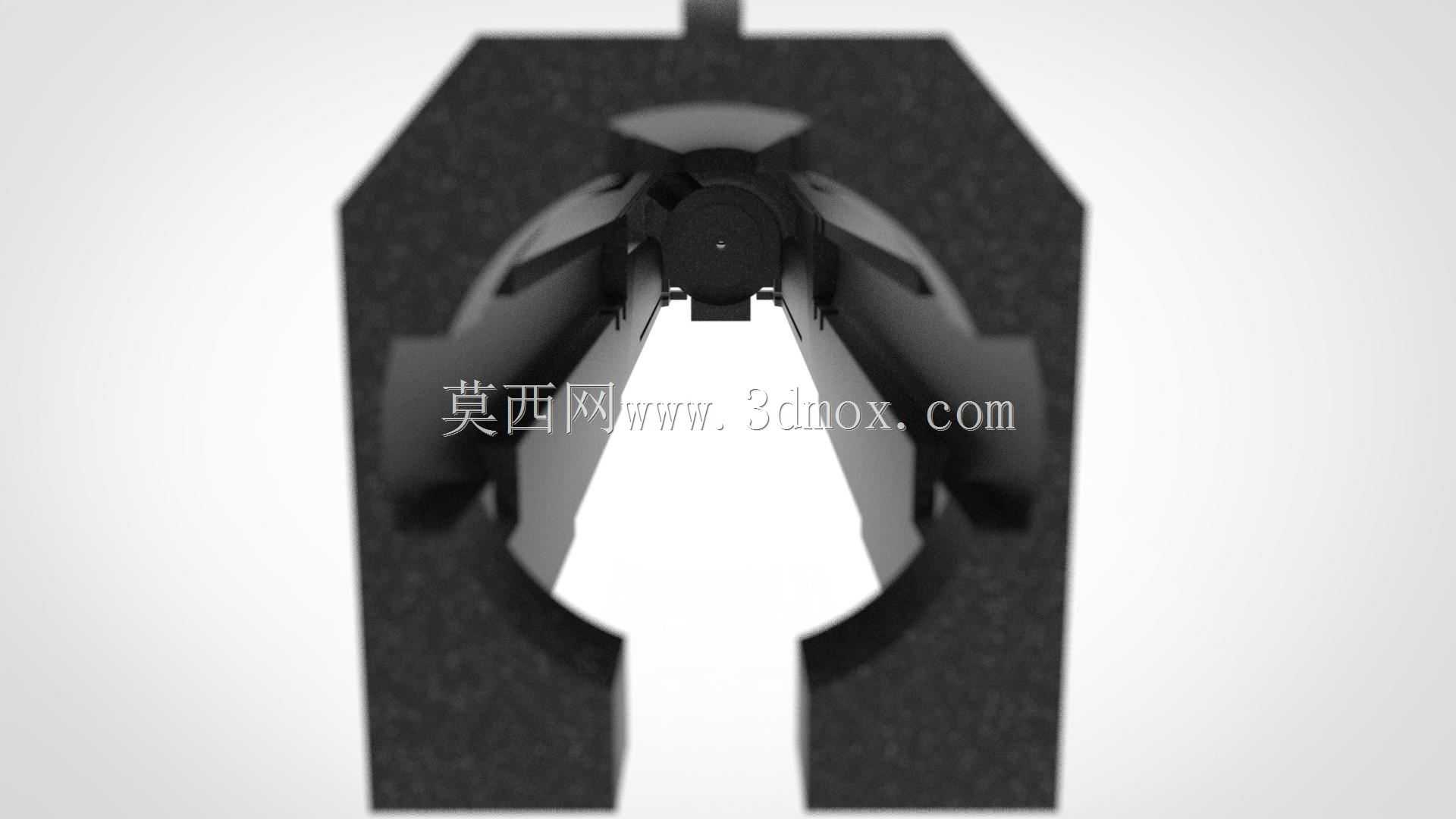

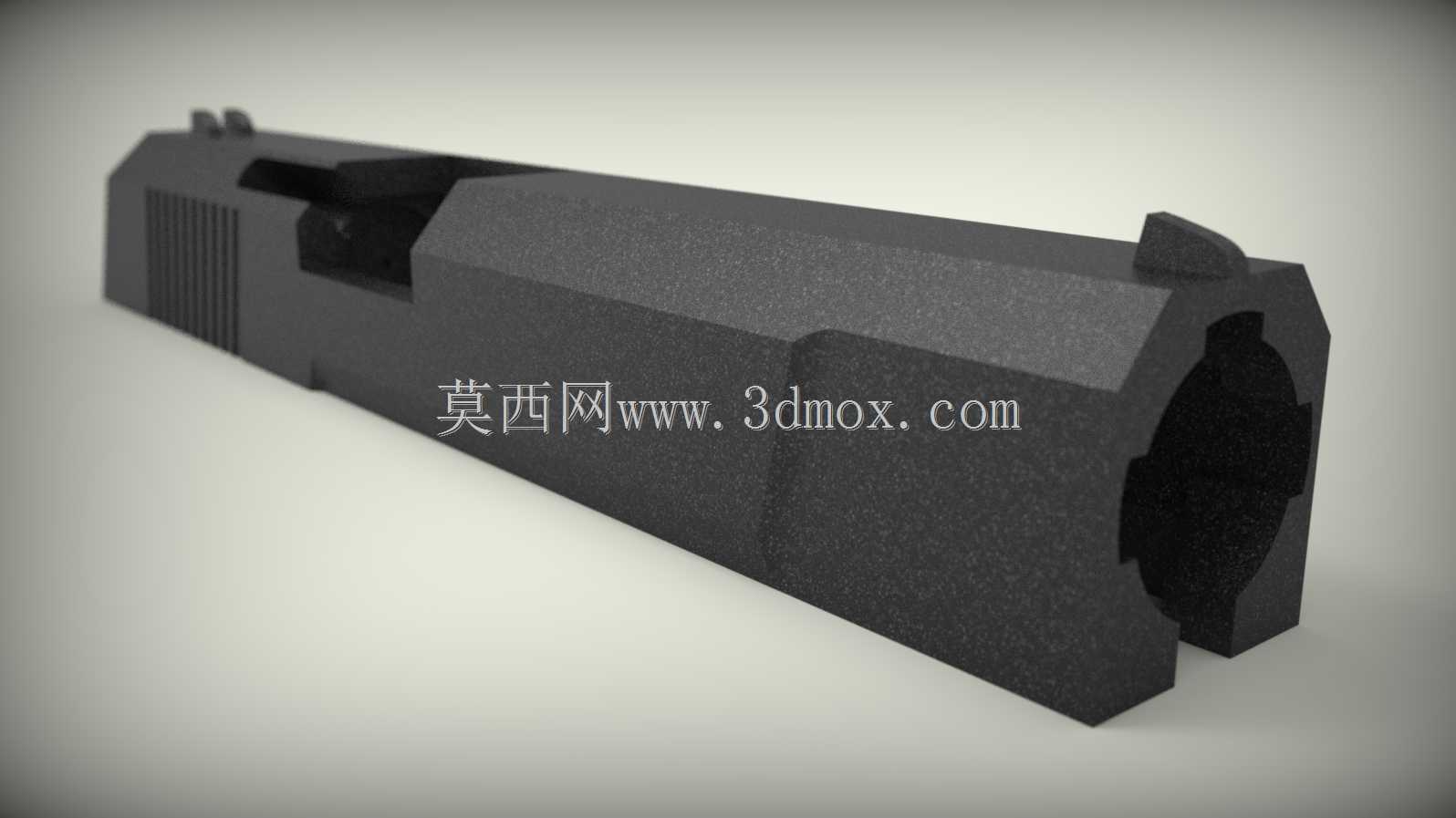

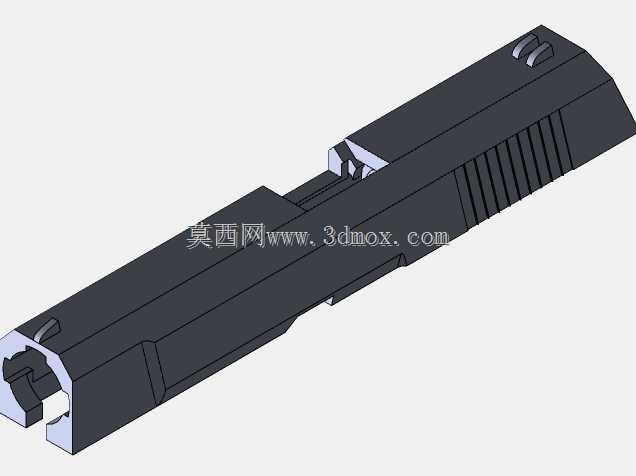

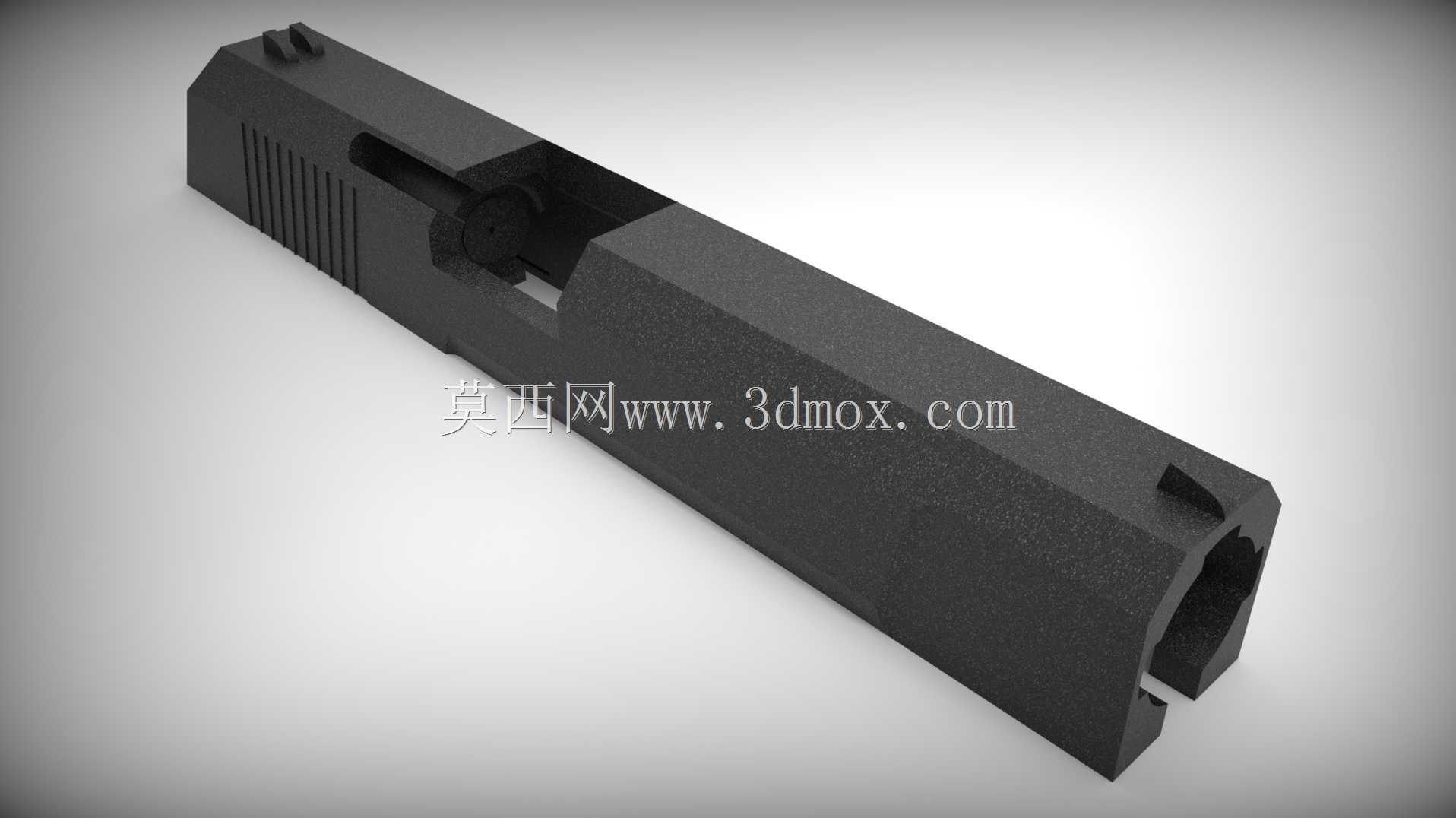

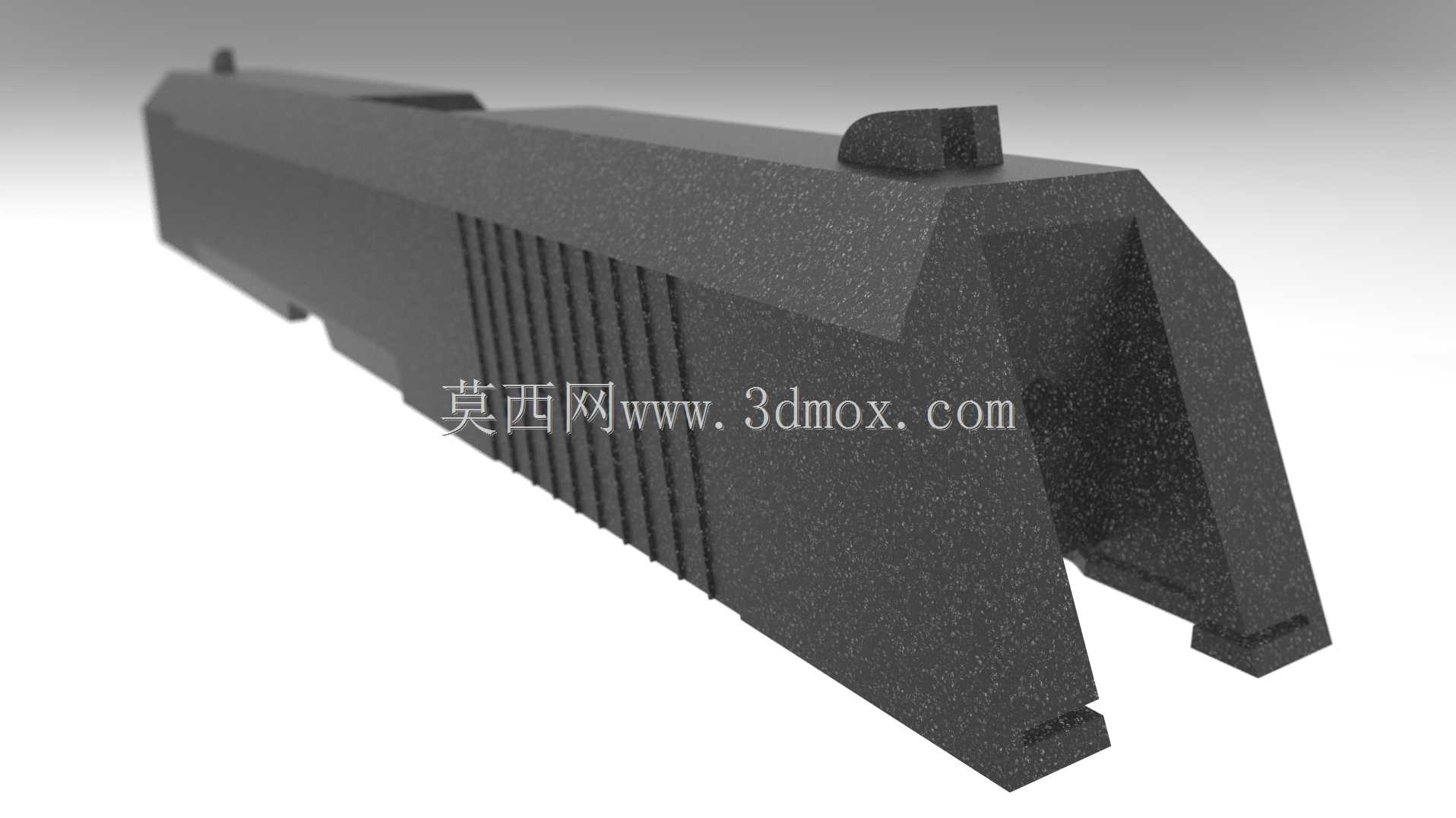

结构设计上，该滑轨集成了套筒的主体安装基准，前端预留了枪管配合的让位空腔，膛口位置的异型轮廓既满足了枪管尾部的装配定位需求，也兼顾了套筒前端的结构强度，避免后坐冲击过程中出现端口变形。滑轨上部设置了机械瞄具的安装定位结构，后部的防滑纹理区域是为了方便使用者手动拉动套筒完成上膛动作，这些细节结构都在模型中做了精准还原，能够直观对应实体部件的每一处功能特征。

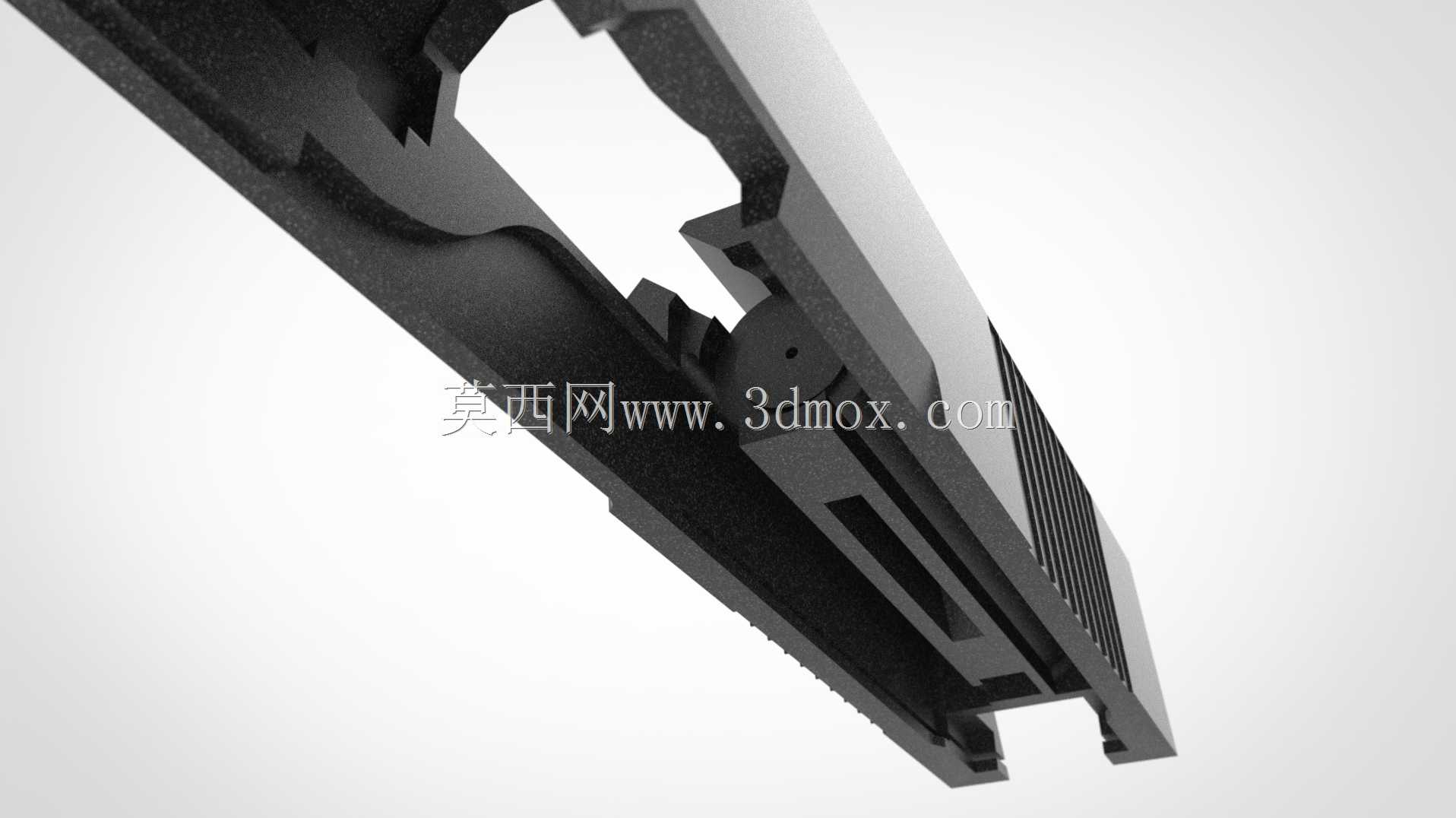

从安装边界来看，该滑轨的整体轮廓完全适配9毫米口径手枪的套筒外形尺寸，两侧导向槽与底把上的导轨配合面需要预留合理的滑动间隙，间隙过小会导致低温环境下或者积尘后出现动作卡滞，间隙过大则会导致套筒运动过程中出现晃动，影响射击时的弹着点一致性。模型中还原的滑轨壁厚分布也符合实际枪械的强度设计逻辑，在承受冲击载荷的关键区域做了局部加厚处理，非受力区域则通过合理的结构减重控制整体重量，兼顾结构强度与操作便携性。

在做相关结构设计时，这类模型可以帮助设计者快速验证滑轨与其他部件的干涉情况，比如复进簧的运动空间、抛壳窗的让位尺寸、击针组件的安装位置等，都可以通过三维模型的装配模拟提前发现结构冲突，减少后续实物打样的迭代次数。对于从事轻武器配件开发的从业者来说，精准的滑轨模型也能为战术红点瞄具、战术灯等外挂配件的适配设计提供准确的安装基准，保证配件安装后与套筒的配合精度，避免出现射击过程中配件移位的问题。
