金属侧梁连接固定支架结构设计

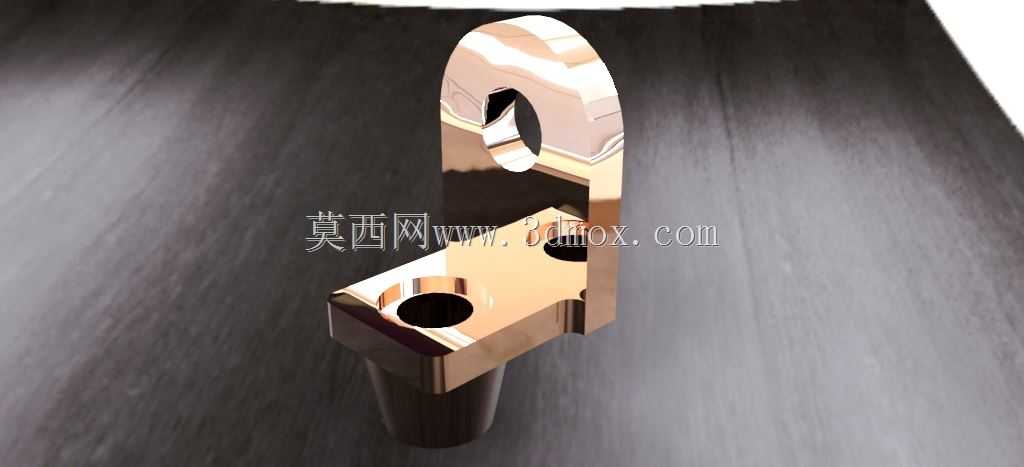

这类侧梁支架多应用在小型设备机架侧边、输送线侧部辅件安装、轻型工装框架的侧向连接场景中，核心作用是实现侧梁与外接构件的刚性连接，同时承担垂向载荷传递与侧向限位的功能，避免连接部位在设备运行振动中出现松脱、位移。从结构设计来看，支架上部的弧形挂耳结构并非装饰造型，而是为了适配圆形侧梁的柱面轮廓，挂耳处的开孔用于穿装锁紧螺栓，安装时可通过螺栓预紧力让挂耳内弧面与侧梁柱面完全贴合，增大接触摩擦力，抵消设备运行时产生的横向窜动，相比平面连接结构，这种弧面贴合的设计能降低螺栓承受的剪切力，提升连接可靠性。下部的凸台结构设置了两个同轴安装孔，其中沉孔结构用于容纳螺栓头部，避免螺栓突出支架表面干涉外接构件安装，下方伸出的圆柱定位销可直接插入待连接件的定位孔中，安装时先通过定位销完成构件的初定位，再锁紧安装孔内的螺栓，能大幅降低现场安装的对位难度，减少装配调整时间。设计过程中需要严格控制安装边界尺寸，挂耳的内弧半径要与适配侧梁的外径公差控制在0.1mm以内，避免出现贴合间隙导致连接松动；下部两个安装孔的中心距要匹配通用外接构件的安装孔位标准，定位销的伸出长度控制在8-10mm，既能保证定位导向作用，又不会因为过长导致装配时卡滞。支架整体采用一体化铣削成型的结构思路，没有多余的拼接焊缝，避免了焊接变形带来的尺寸误差，各转角处都设置了工艺圆角，既可以减少铣削加工时的应力集中，也能避免安装过程中锐边划伤操作人员。在实际选型应用时，要根据侧梁的实际外径匹配对应规格的支架，同时核算支架承受的垂向载荷不超过材料的许用应力，若应用在振动幅度较大的设备上，可在挂耳与侧梁的贴合面增加防滑垫片，进一步提升连接的稳定性。
