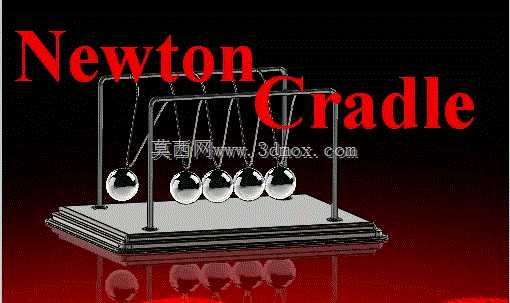

牛顿碰撞球动量演示实验装置结构设计

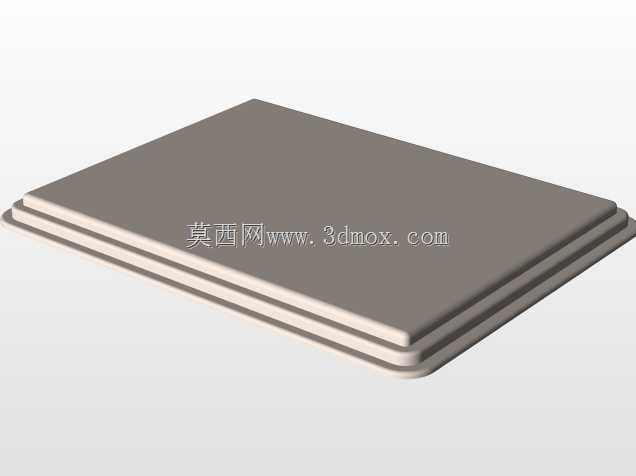

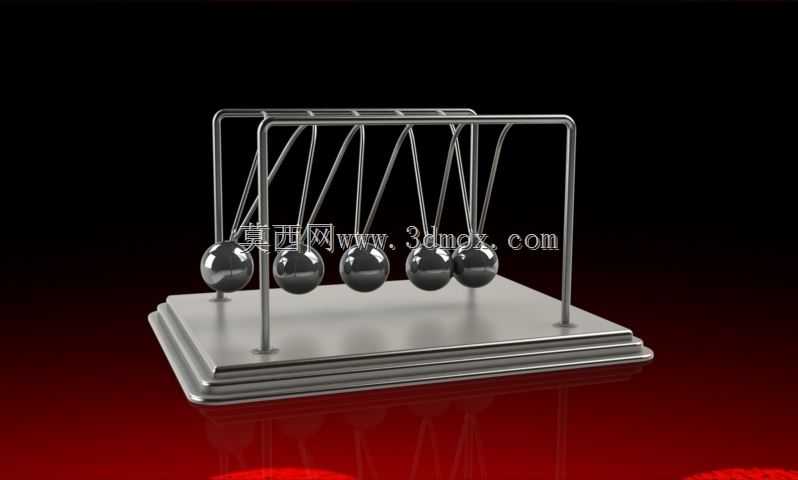

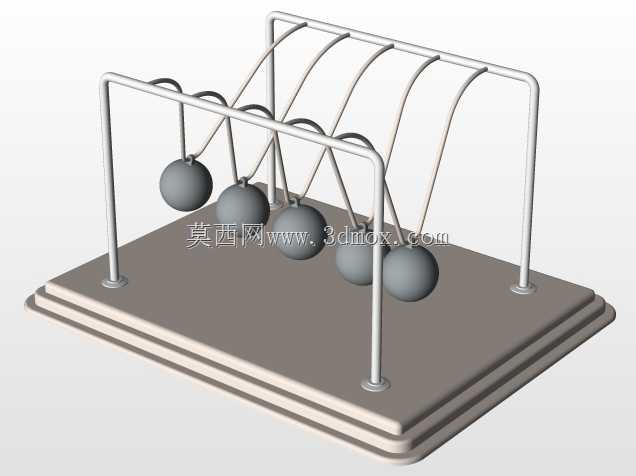

这款碰撞演示装置常被应用于中学物理实验室、高校力学教研展厅以及科普场馆的互动体验区，核心作用是直观演示弹性碰撞下的动量守恒与能量传递规律，帮助学习者具象理解抽象的力学定理。整套装置的结构设计围绕碰撞过程的能量损耗控制展开，底座采用多层叠合的厚重板式结构，一方面通过自身重量降低摆球碰撞时产生的整机晃动，避免额外的能量耗散影响演示效果，另一方面平整的上表面为摆架安装提供精准的定位基准，保证两组摆架的平行度与垂直度公差控制在合理范围内。摆架采用双立柱支撑的龙门式结构，立柱选用刚性优异的金属圆棒加工，上端的横梁用于悬挂摆球，每颗摆球通过两根等长的柔性吊线对称固定，吊线的固定点经过精准定位，确保所有摆球静止时球心处于同一水平高度，相邻摆球的球面刚好贴合无间隙，这一设计是保证碰撞过程中动量沿直线传递的核心前提，若摆球高度存在偏差，碰撞时会产生分力，导致摆动紊乱、演示效果失真。摆球选用高密度的金属材质加工为标准球体，球面经过抛光处理降低空气阻力带来的能量损耗，球体质量经过配平，保证每颗摆球的重量差控制在极小范围内，避免因质量不均导致碰撞后摆幅不符合理论计算结果。从安装边界来看，整套装置的占地面积较小，底座的长宽尺寸适配常规实验台的摆放空间，摆球拉起后的最大摆动半径经过核算，不会超出底座的支撑范围，避免摆动过程中装置出现倾翻风险。设计过程中还需要重点考虑吊线的固定方式，采用可调节的锁紧结构，方便长期使用后吊线出现形变伸长时，重新调整摆球的高度与位置，保证演示精度。不同于工业生产类设备，这类演示装置的结构设计不需要考虑复杂的工况负载，但对装配精度的要求更高，每一处定位偏差都会直接影响最终的演示效果，比如吊线长度不一致会导致摆球摆动周期不同步，摆架平行度不足会导致摆球碰撞时出现侧向偏移，这些细节都是建模过程中需要反复校核的部分。在实际教学场景中，这款装置可以完成多组演示实验，既可以拉起单颗摆球释放观察末端摆球的弹起幅度，也可以同时拉起多颗摆球验证碰撞过程中的质量与速度传递关系，稳定的结构设计能够保证多次重复演示后结果保持一致，不需要频繁调试校准。
