对称式弧形连接支撑机械构件

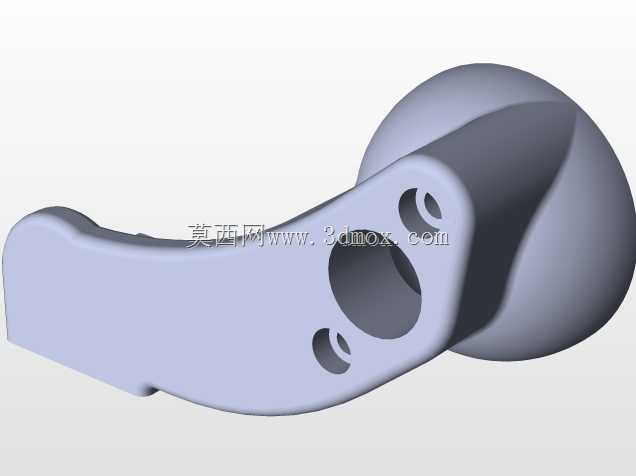

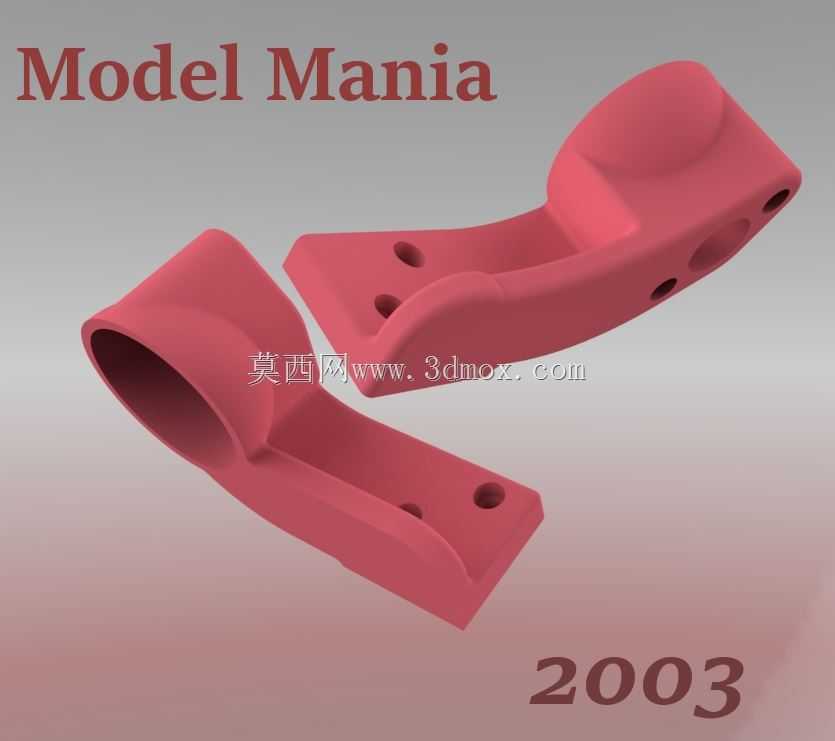

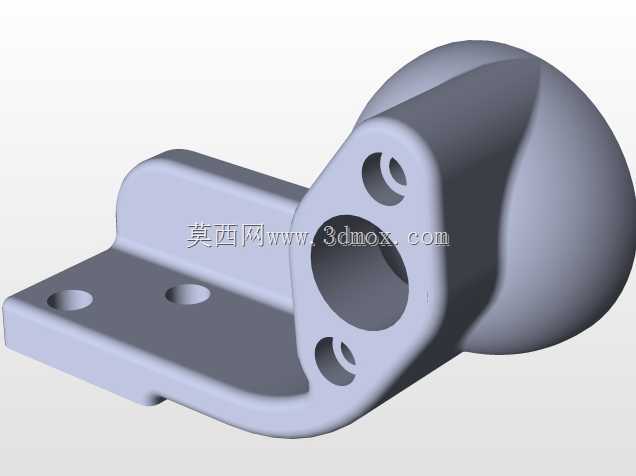

　　这类弧形对称支撑构件，常应用在需要兼具握持操作与刚性连接的机械结构场景中，比如手动操作类工装的握持段、小型设备的操作手柄连接部位、轻型输送线的可调支撑臂段，也可作为教学演示类的典型曲面建模案例，用于讲解复杂曲面与实体特征结合的建模逻辑。从实际功能来看，构件一端为带内弧面的筒状套接结构，可直接套入对应直径的圆管或轴类零件上，通过侧面预留的安装孔位拧入紧定螺钉，实现与被连接件的周向与轴向固定，避免使用过程中出现相对转动或窜动；另一端为带平面安装面的板状结构，平面上预留的多个通孔可通过螺栓与待固定的功能部件连接，比如小型传感器安装座、操作按钮面板、轻型夹具基座等，中间的弧形过渡段既可以让操作握持时贴合手掌弧度，提升手动操作的舒适度，

　　也能通过弧形的截面变化优化受力路径，降低直棱直角结构带来的应力集中问题。设计过程中，首先要确定两端的安装边界尺寸：套接端的内弧直径需要与配套的轴/管外径保持合理的配合公差，若为间隙配合需控制单边间隙在0.1-0.2mm区间，保证拆装便捷的同时不会出现过大旷量，套接段的轴向长度需要满足紧定螺钉的安装深度要求，通常要保证螺钉拧入后能抵住被连接件表面至少3个螺距的长度，确保锁紧可靠性；平面安装端的安装孔位需要匹配被连接件的安装孔距，孔位公差按照IT12级精度控制即可满足普通工装的装配需求，安装平面的平面度需要控制在0.05mm以内，保证连接后两个结合面完全贴合，不会出现局部翘曲导致的连接松动。中间弧形段的设计需要兼顾人机工程与结构强度，

　　弧形的曲率半径参考成年人手掌握持的舒适曲率设置，过渡段的壁厚保持均匀，避免壁厚突变导致的注塑或3D打印过程中出现缩痕、变形问题，整个构件的外棱边都做了R2-R3的圆角处理，既可以消除锐边避免操作时划伤手部，也能进一步降低应力集中系数，提升构件的抗疲劳性能。从受力角度分析，这类构件在使用过程中主要承受来自安装端的垂直载荷以及套接端的扭转力矩，弧形过渡段的截面采用渐变式设计，靠近套接端的位置截面厚度更大，可承受更大的扭转力，靠近平面安装端的位置截面逐渐收窄，在保证强度的前提下减轻整体重量，减少材料消耗。建模过程中需要先绘制两端的基准截面，通过曲面放样生成中间的过渡曲面，再进行实体加厚，之后依次完成安装孔、圆角等细节特征，

　　建模时要注意曲面的连续性，保证G1连续即可满足普通机械零件的外观与受力要求，不需要过高的曲面连续性，避免不必要的建模复杂度。这类构件如果采用金属材质加工，可选用铝合金通过压铸成型后再做孔位的二次机加工，兼顾重量与强度；如果用于教学演示或非承重场景，也可采用PLA材质通过FDM3D打印制作，或者采用ABS材质注塑批量生产，不同材质下的壁厚需要做对应调整，金属材质壁厚可设置为2-3mm，塑料材质壁厚需要适当增加到3-4mm，避免成型后出现强度不足的问题。安装时需要先将套接端对准配套的轴件推入到位，拧入紧定螺钉完成初步固定，再将平面端与待连接部件对齐，穿入螺栓并按照对角顺序拧紧，保证结合面受力均匀，使用过程中需要定期检查紧定螺钉与连接螺栓的预紧力，避免长期振动下出现松动。
