盘形凸轮弹簧复位从动件传动结构

　　这套凸轮从动件结构是自动化送料、轻工包装、纺织机械等设备里最常见的间歇往复执行单元核心，很多需要实现固定轨迹直线往复动作的工位，都会优先选用这类结构来替代气缸或者伺服电缸，毕竟纯机械结构的动作同步性、抗过载能力、长期运行稳定性都比气动元件更有优势，尤其是在高速连续运转的设备上，不需要额外布置气源管路或者电控信号线路，只要和主机传动轴做同步连接，就能稳定输出预设规律的往复动作。

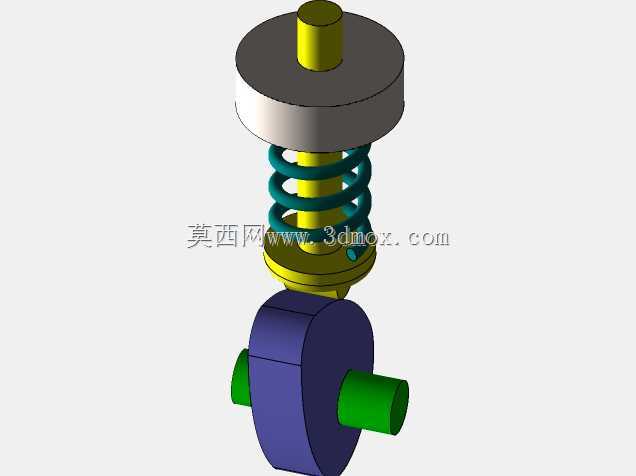

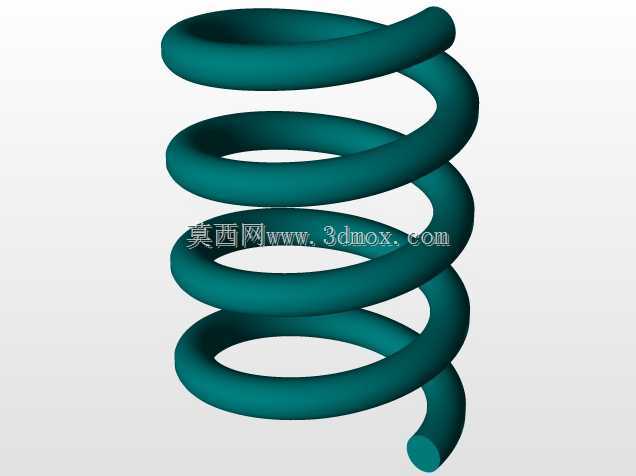

　　从结构组成来看，下部的盘形凸轮是整个机构的动作核心，凸轮通过两侧伸出的安装轴做定轴回转，凸轮的轮廓曲线是根据从动件的运动位移规律反向推导设计的，要实现从动件的等速上升、远休止、等加速等减速下降、近休止整个运动循环，所有轮廓段的曲率都经过平滑过渡处理，避免出现尖点或者刚性冲击，尤其是在高速运转工况下，轮廓曲线的加工精度直接决定了整个机构的运行噪音和磨损速度。上部的从动件是直动式平底结构，和凸轮轮廓接触的端面做了淬硬处理，降低长期接触摩擦带来的磨损，从动件的导杆部分穿在机架的导向孔内，导向段的长度经过匹配设计，保证从动件上下往复运动时不会出现卡滞或者偏摆，导杆外侧套的圆柱螺旋压缩弹簧是复位元件，弹簧的预紧力经过校核，既要保证从动件端面始终和凸轮轮廓紧密贴合，不会在高速回程时出现脱离跳帧的问题，又不能因为预紧力过大导致凸轮和从动件接触面上的接触应力超标，加剧接触面的磨损。

　　实际安装时，凸轮两侧的支撑轴需要和设备的主传动链通过键连接做同步传动，轴端要配置对应的深沟球轴承做回转支撑，轴承座的安装孔位需要和主机架的安装基准做同轴度找正，避免凸轮回转时出现附加径向载荷，导致从动件运动轨迹出现偏差。从动件的顶端可以根据实际工位需求加装不同的执行端头，比如在包装机上可以加装推料块实现物料的间歇推送，在印刷设备上可以加装压印头实现固定行程的压合动作，在纺织机械上可以加装挑线杆实现纱线的规律张紧调节。

　　设计这类结构的时候，首先要根据设备的工位动作节拍确定凸轮的转速，再根据需要的从动件行程确定凸轮的基圆半径，基圆半径过小会导致凸轮轮廓的压力角超过许用值，让从动件的运动阻力变大，甚至出现自锁无法动作的问题，基圆半径过大则会让整个机构的外形尺寸变大，占用过多的设备内部安装空间。弹簧的选型需要匹配从动件的运动质量和凸轮的最高转速，弹簧的刚度要经过运动仿真验证，保证在整个运动循环内，弹簧提供的复位力始终大于从动件的惯性力和摩擦阻力之和，避免从动件和凸轮之间出现脱离碰撞。从动件导杆和机架导向孔之间的配合间隙要控制在合理范围内，间隙过大会导致从动件出现偏斜，让平底和凸轮轮廓的接触变成线接触甚至点接触，加剧局部磨损，间隙过小则会增大运动阻力，出现卡滞问题。

　　在日常运维层面，凸轮和从动件的接触端面需要定期涂抹润滑脂，降低摩擦系数，因为这个接触面是持续的高副接触，长期无润滑运行会很快出现点蚀或者磨粒磨损，导致从动件的运动位移出现偏差，影响工位动作精度。弹簧需要定期检查预紧力和疲劳状态，如果弹簧出现永久变形或者断裂，会直接导致从动件无法复位，引发设备卡料或者撞机故障。凸轮轴的支撑轴承需要定期检查游隙，如果轴承磨损出现间隙，会导致凸轮回转时出现径向跳动，让从动件的运动行程出现波动，影响设备的加工或者装配精度。

　　这类结构相比其他往复驱动方案的核心优势在于动作的完全同步性，只要和主机的传动链连接，从动件的动作时序就和主机的运转角度完全绑定，不需要额外的传感器或者电控程序做同步校准，非常适合对动作时序要求极高的连续运转设备，而且整个结构的组成零件都是通用机械零件，加工和采购成本都比较低，后期维护更换配件也很方便，不需要复杂的调试流程，更换零件后只要重新找正安装基准就能快速恢复设备运行。
