桌面级十字滑台数控书写执行装置

项目分类:3D打印机 发布时间:2021-12-19 ID:457437
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置
  • 桌面级十字滑台数控书写执行装置

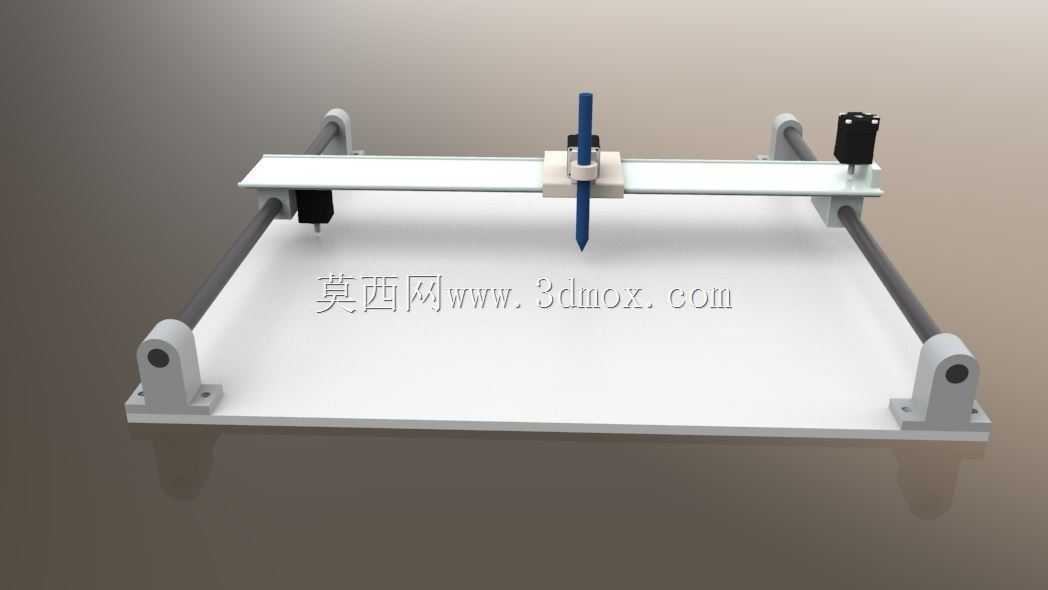

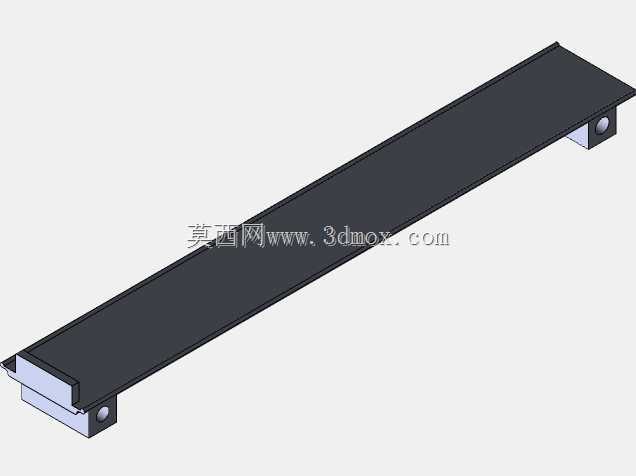

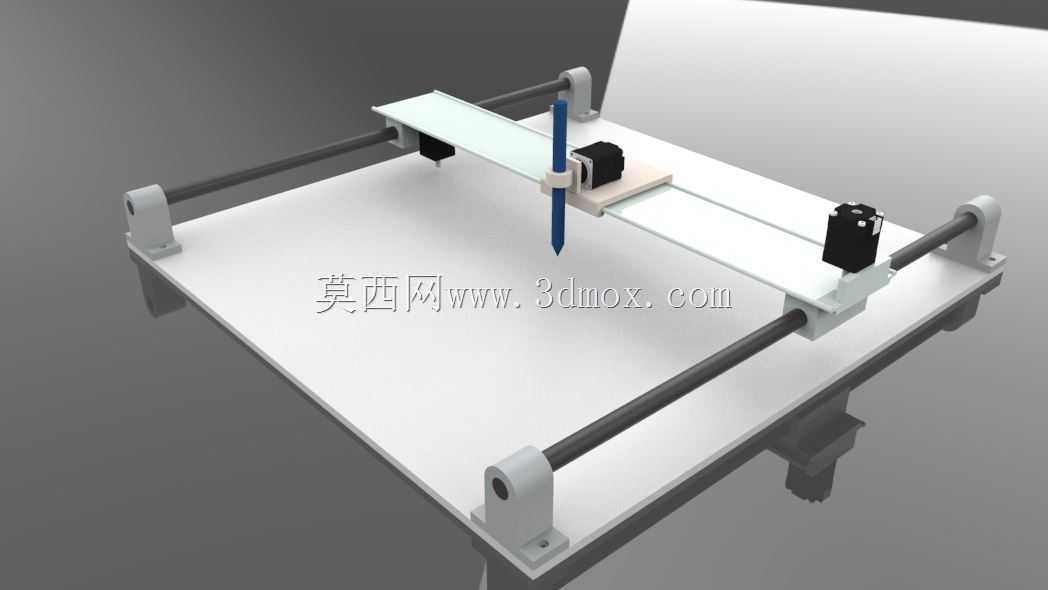

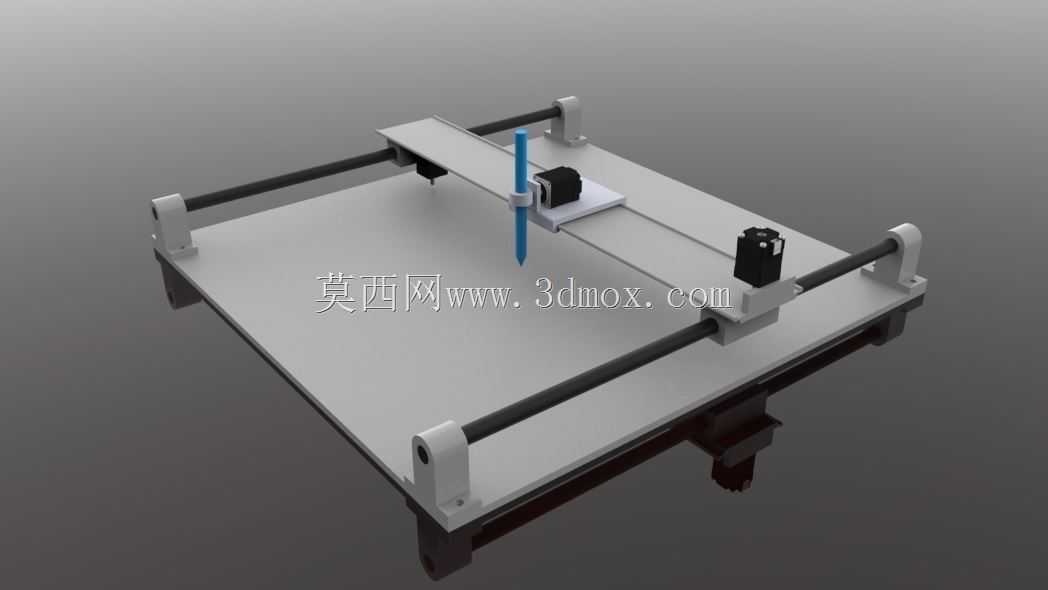

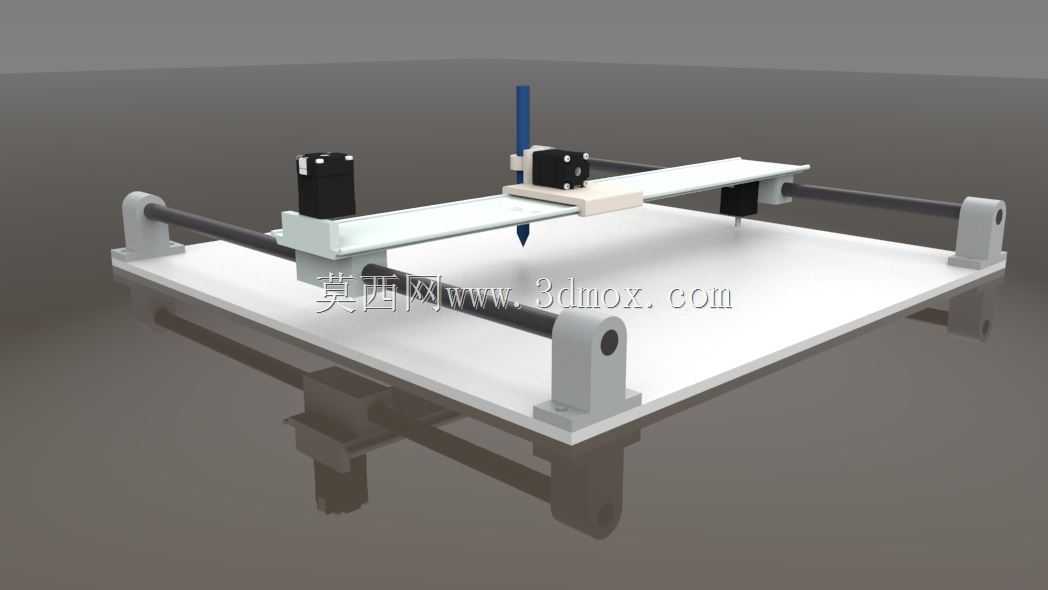

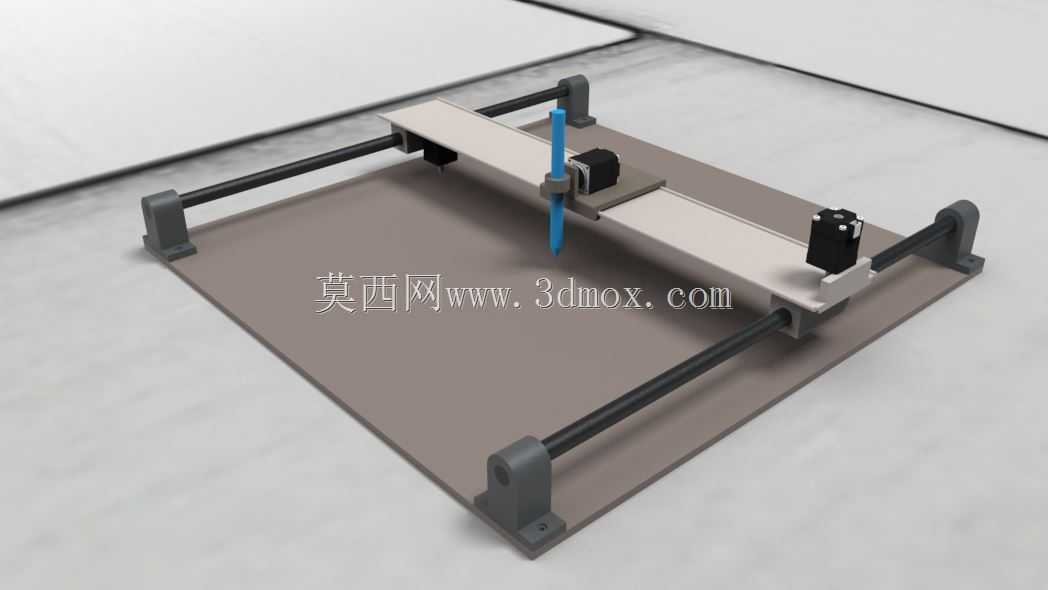

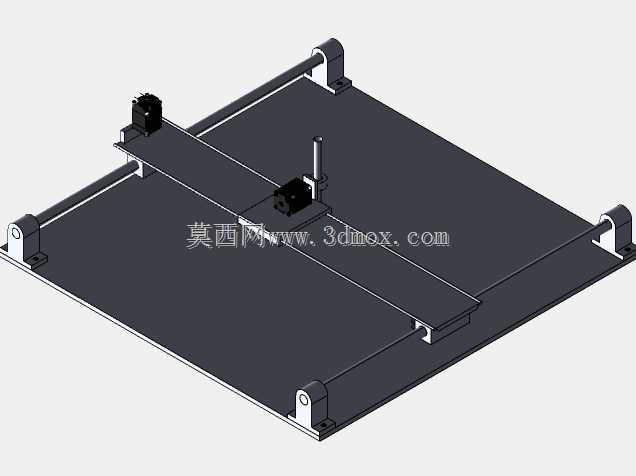

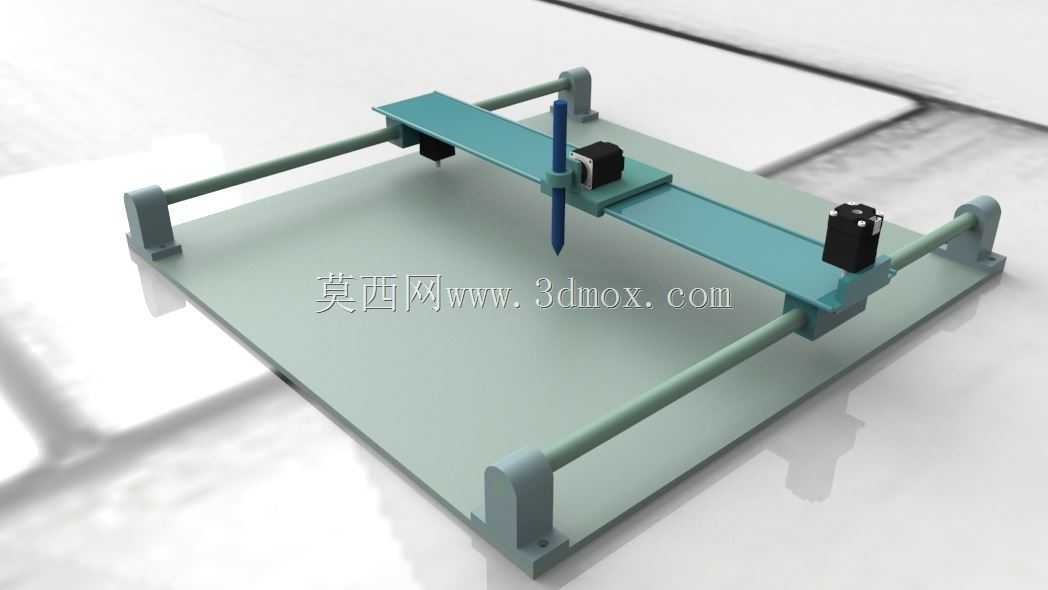

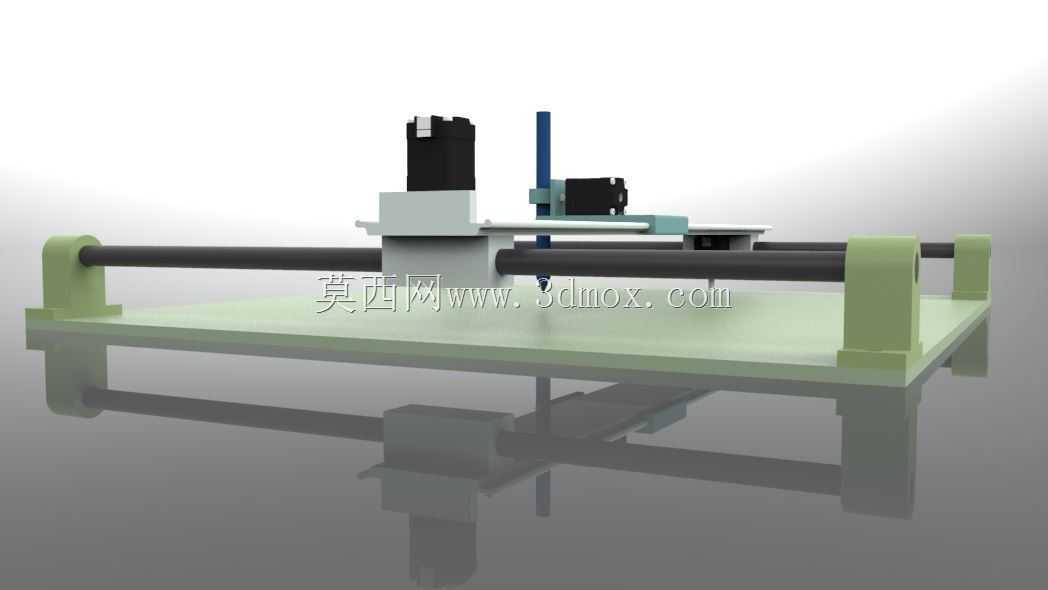

  这套十字滑台结构的书写执行装置,核心应用场景覆盖桌面级自动化书写、小型平面绘图作业,可适配常规书写笔、绘图针头等执行末端,完成预设轨迹的文字书写、线条绘制工作,在教学演示、小型文创加工、批量表单填写等场景中能替代人工完成重复性轨迹作业。从结构设计逻辑来看,整体采用双轴正交的龙门式布局,X轴向采用两根平行光轴作为导向支撑,搭配直线轴承实现横梁的横向平稳滑移,传动端通过同步带轮与步进电机连接,保证长行程移动时的传动精度,避免丝杆传动在大跨距下出现的挠性变形问题;Y轴向集成在横向横梁上,同样采用光轴导向搭配同步带传动的结构,笔架安装座直接固定在Y轴滑台上,整体传动链短,反向间隙控制难度低,适合桌面小载荷的往复运动场景。

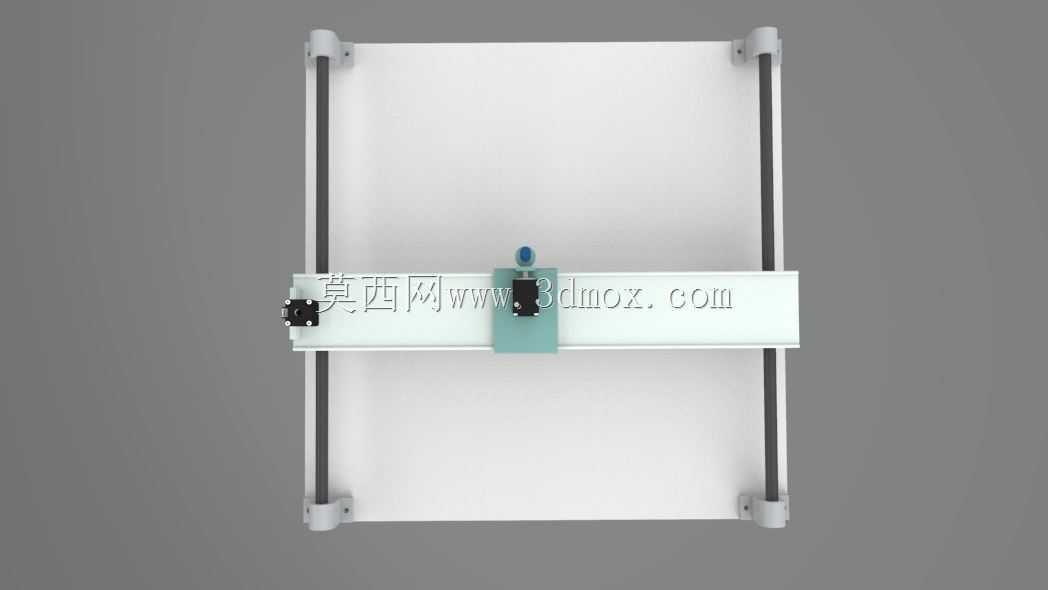

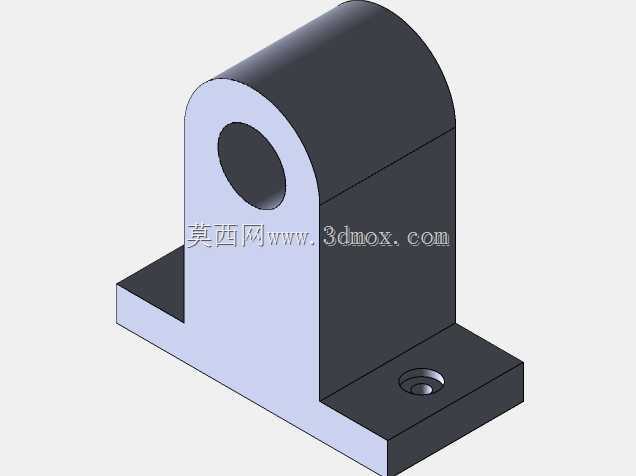

  设计过程中优先考虑了安装边界的适配性,整体底座采用平板式支撑结构,四个角位设置带安装孔的支撑座,既可以直接放置在桌面使用,也可以通过螺栓固定在专用工作台面上,底座的有效书写幅面覆盖常规A4纸张尺寸,能够满足绝大多数日常书写、绘图的幅面需求,整机外轮廓尺寸控制在桌面设备的合理范围内,不会占用过多操作空间。笔架部分采用弹性压装结构,书写笔可以直接插入安装孔内,通过侧面的紧定螺钉固定,笔身的伸出长度可根据书写介质的厚度灵活调整,弹性缓冲结构能够保证笔尖与纸面始终保持合适的接触压力,避免因平台平面度误差出现断墨、划破纸面的问题,同时在抬笔动作的设计上,笔架集成了小型电磁驱动模块,可根据轨迹指令控制笔尖的抬起与落下,实现非书写段的快速空移,减少无效轨迹对书写效率的影响。

  从功能特性来看,这套装置的运动控制逻辑与小型数控雕刻设备同源,可接收标准G代码指令完成轨迹运动,X、Y轴的运动速度可根据书写介质、笔具类型灵活调整,搭配普通中性笔时可将书写速度控制在人工书写的1.5-2倍区间,搭配绘图笔时可适当降低速度保证线条均匀度。导向部件的选型上没有采用成本更高的线性导轨,而是选择了冷拉光轴搭配工程塑料直线轴承的组合,在满足运动精度要求的前提下大幅降低了整机制作成本,同时光轴的维护难度更低,日常使用仅需定期擦拭涂抹润滑脂即可保证滑动顺畅,适合非工业场景下的长期使用。

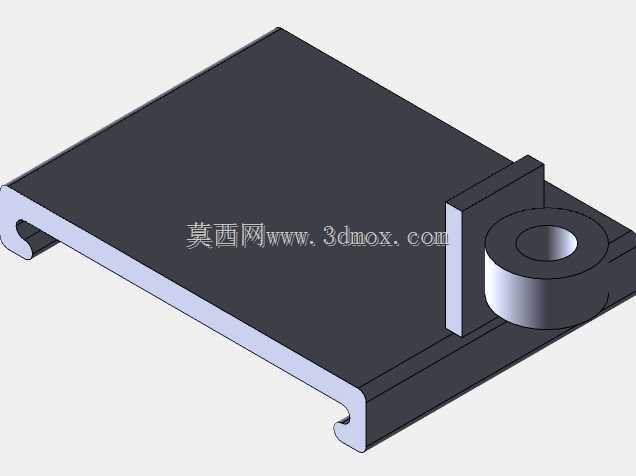

  在结构细节处理上,所有的支撑座、滑台连接件都采用了等壁厚的结构设计,既保证了零件的结构强度,也适配3D打印、数控铣削等多种加工方式,用户可根据自身的加工条件选择合适的制作工艺;同步带的张紧结构集成在两端的电机安装座上,通过调整螺栓即可改变带轮的中心距,实现同步带张紧度的调节,无需额外设计张紧轮结构,减少了整机的零件数量。整机的走线都沿横梁与光轴的侧边布置,通过线卡固定,避免运动过程中线缆与运动部件发生干涉,所有的电气元件都预留了标准接线端口,可直接搭配通用的两轴步进电机驱动板使用,无需额外定制控制硬件。

  实际使用过程中,这套装置对放置平台的平面度要求不高,底座自身的结构刚度可抵消大部分桌面不平整带来的影响,书写过程中整机的振动幅度极小,不会出现笔迹偏移的问题;笔架的安装位预留了扩展空间,除了常规书写笔之外,还可以更换为激光头、画笔头等不同执行末端,拓展出小型激光雕刻、彩绘等附加功能,拓展了设备的使用场景。设计时充分考虑了零件的通用性,所有的紧固件、传动件、导向件都采用市面标准件,无需定制特殊规格零件,降低了整机的制作与维护成本,适合教学演示场景下的拆装学习,也适合个人用户自行组装调试,理解数控设备的基本运动逻辑。
