这套带安装底座的皮带张紧轮组件,是皮带传动系统里用来维持皮带张紧度、补偿皮带长期运行后产生的蠕变伸长量的核心配套部件,在各类需要带传动实现动力远距离传输的设备上都能见到它的身影,从轻工行业的包装输送线、小型加工机床的主轴传动,到农业机械的动力输出端、小型风机的动力传递单元,只要用到平皮带或者窄V带做动力传输的场景,都需要这类张紧结构来避免皮带打滑、跳齿,保障传动效率的稳定。

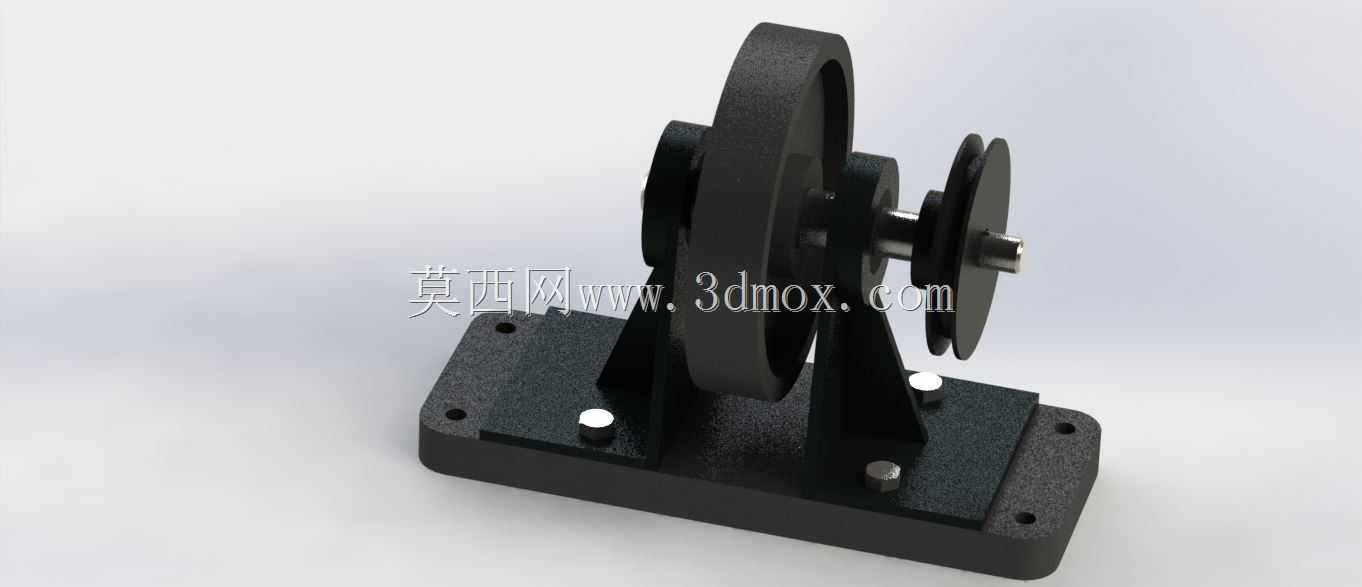

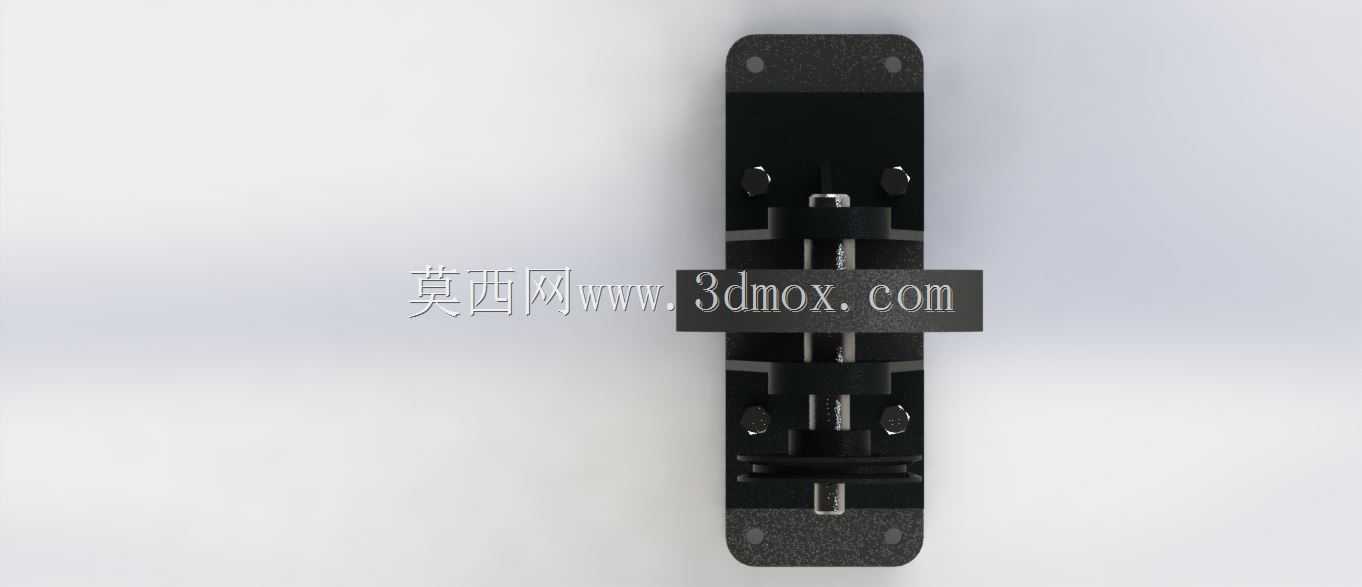

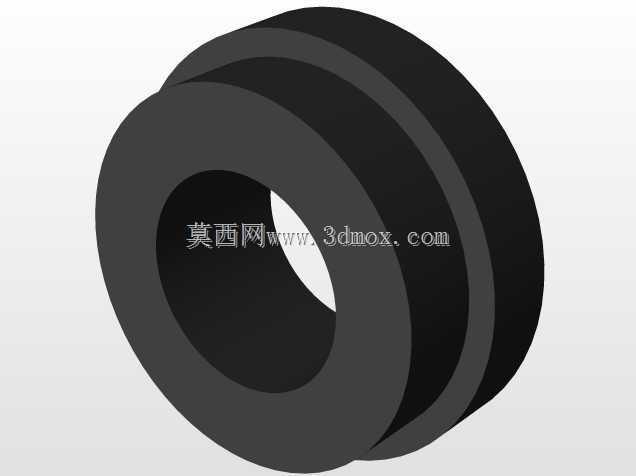

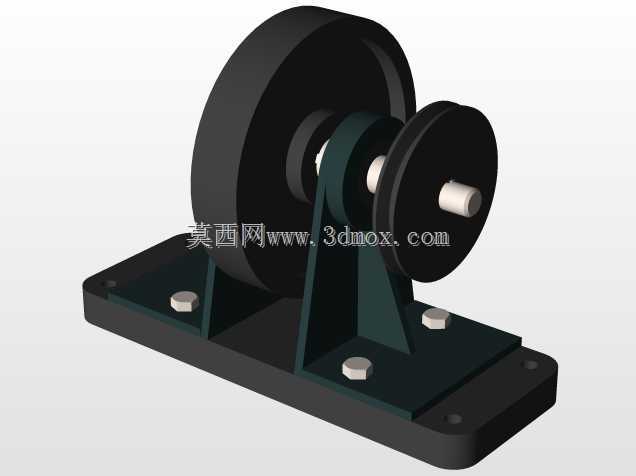

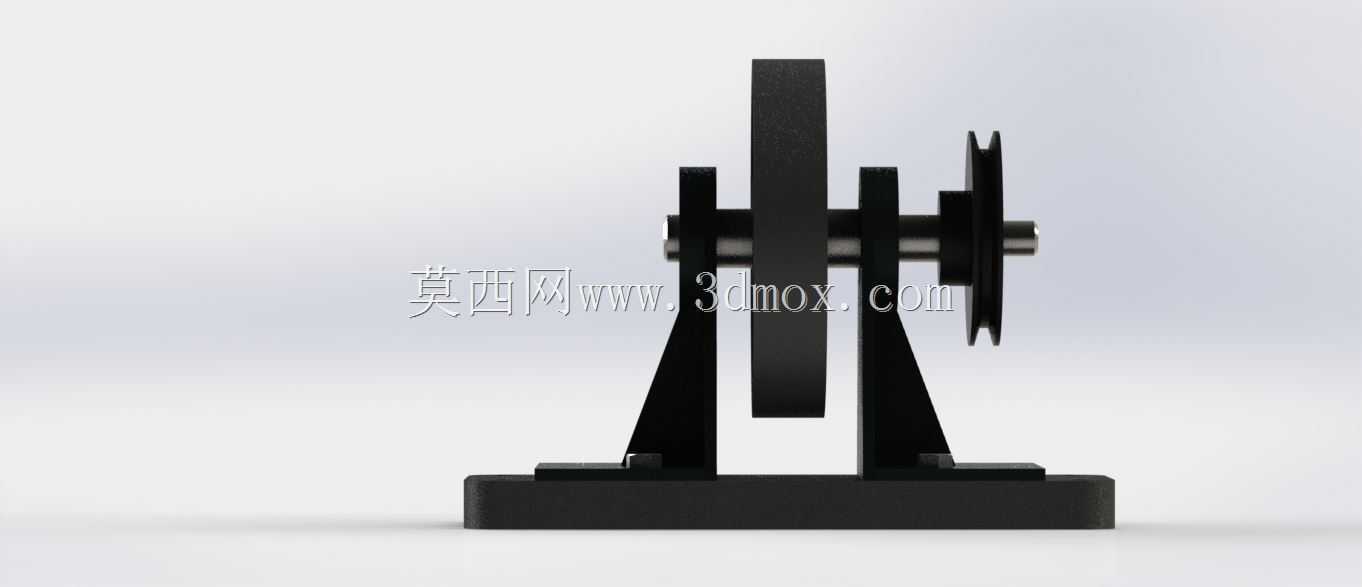

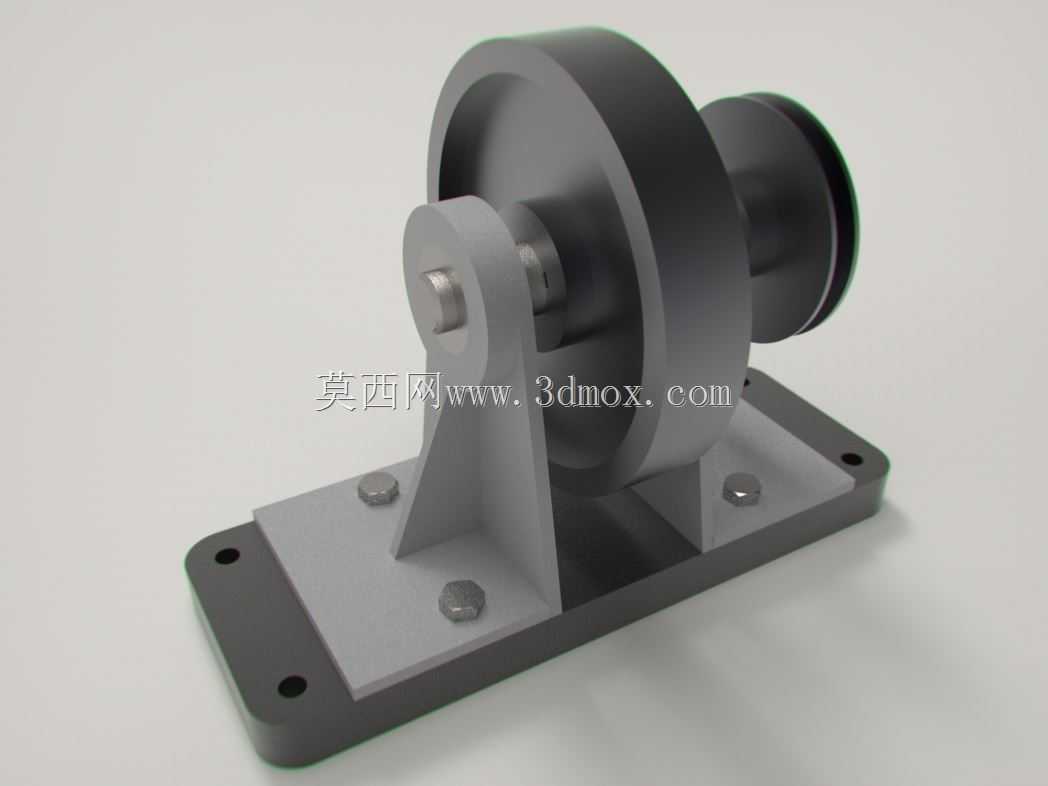

从结构设计逻辑来看,整个组件采用分体式装配思路,底部是带四个安装沉孔的矩形安装底座,底座上通过螺栓固定两个对称布置的支撑立板,立板上端加工有同轴的轴承安装孔,用来穿设轮轴,轮体通过轴承空套在轮轴上,轮体的型面根据适配的皮带类型做了匹配设计,图中这款轮体一侧带限位凸缘,既可以适配平皮带的张紧,也能兼容部分窄V带的内侧张紧需求,避免皮带运行过程中从轮面滑脱。支撑立板的高度经过测算,保证轮体安装完成后,轮面的最低点和底座上表面留有足够的间隙,避免皮带运行时和底座产生摩擦剐蹭,同时立板和底座的连接采用内六角圆柱头螺栓,螺栓沉头完全嵌入底座的沉孔内,安装后底座底面完全平整,可以直接贴合设备的安装机架面,不会出现凸起干涉。

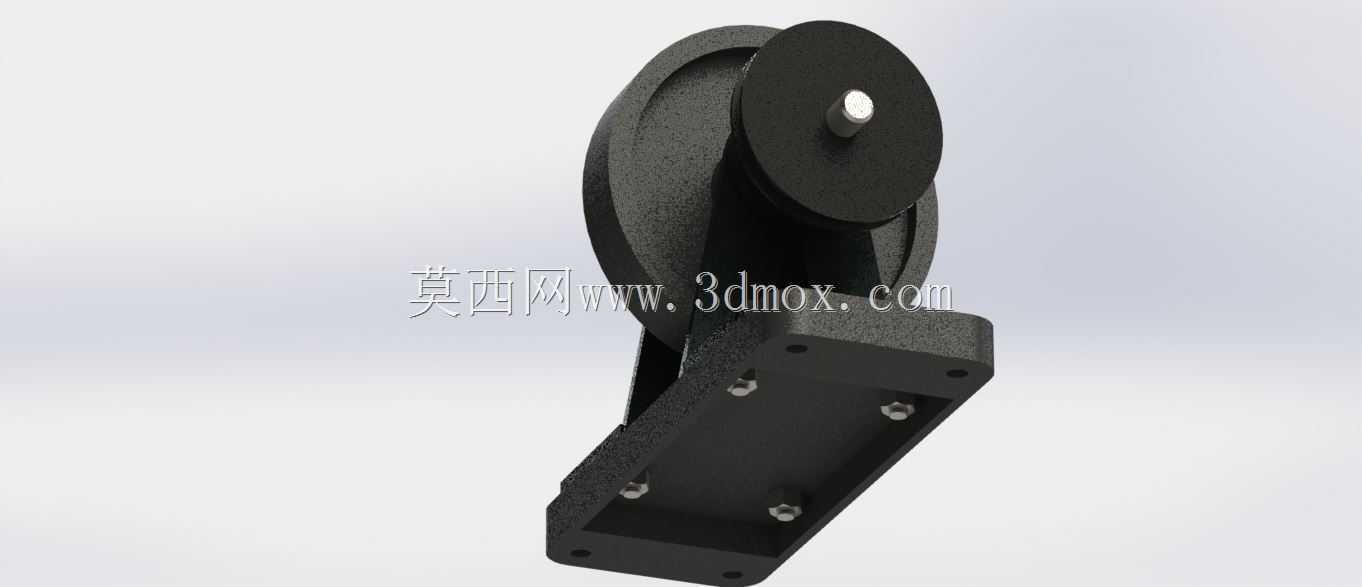

在实际安装使用时,这套组件的安装边界需要提前和设备机架做匹配,底座的四个安装孔采用对称排布,孔位的中心距按照常用的安装模数设计,既可以直接通过螺栓固定在预设的安装平面上,也可以搭配腰型孔调节板实现张紧位置的微调,满足不同中心距的带传动系统张紧行程需求。轮体的径向跳动量在设计时做了严格控制,轴承选用深沟球轴承,能够承受皮带张紧后产生的径向载荷,同时保证轮体转动灵活,不会出现卡滞导致的皮带额外磨损。轮体的材质一般选用铸铁或者硬质铝合金,铸铁材质的轮体自重更大,运行时更稳定,适合重载传动场景,铝合金材质的轮体重量轻,转动惯量小,适合高速轻载的传动场合,两种材质的轮体型面都做了表面氧化或者喷漆处理,避免长期使用出现锈蚀,影响皮带的使用寿命。
从功能特性上来说,这套张紧轮组件不需要额外的张紧调节支架,本身的固定安装结构就可以通过调整安装位置来改变张紧力,相比臂式张紧轮结构,它的结构更简单,安装维护更方便,没有额外的铰接点,长期运行不会出现铰接点磨损导致的张紧力失效问题。在设计这套结构的三维模型时,需要重点关注几个配合尺寸:首先是两个支撑立板的同轴度,必须控制在0.02mm以内,否则轮轴安装后会出现别劲,导致轴承转动阻力增大,提前失效;其次是轮体内孔和轴承外圈的配合、轴承内圈和轮轴的配合,要选用合理的公差带,既保证装配的便利性,又避免运行时出现相对转动导致的配合面磨损;另外底座上的安装沉孔深度要和选用的螺栓长度匹配,保证螺栓拧紧后不会突出底座底面,影响安装的贴合度。
在实际的设备选型过程中,选用这类张紧轮组件首先要确认适配的皮带宽度,轮面的有效宽度要比皮带宽度宽出10-15mm,避免皮带跑偏后从轮面脱出;其次要确认张紧轮需要提供的张紧力,根据皮带的型号、传递的功率大小来选配对应承载能力的轴承,以及对应厚度的支撑立板和底座,避免张紧力过大导致立板变形、轮轴弯曲。这套结构的三维模型完整还原了所有装配细节,包括螺栓的安装位置、轴承的装配层级、轮体的型面细节,在做整机传动系统设计时,可以直接导入装配环境,用来校核安装空间、模拟皮带的传动路径,提前排查安装干涉问题,减少实际加工装配时的出错概率。
