桌面型CNC数控书写绘图设备结构设计

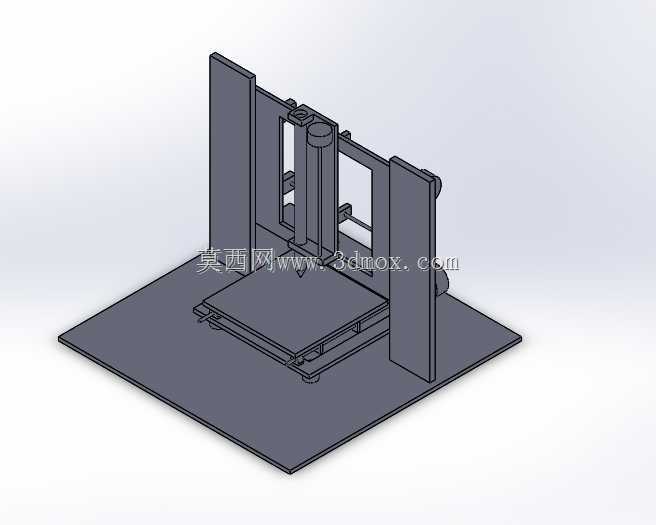

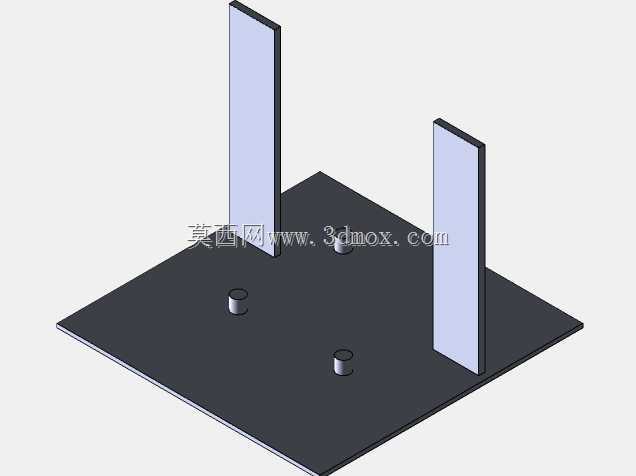

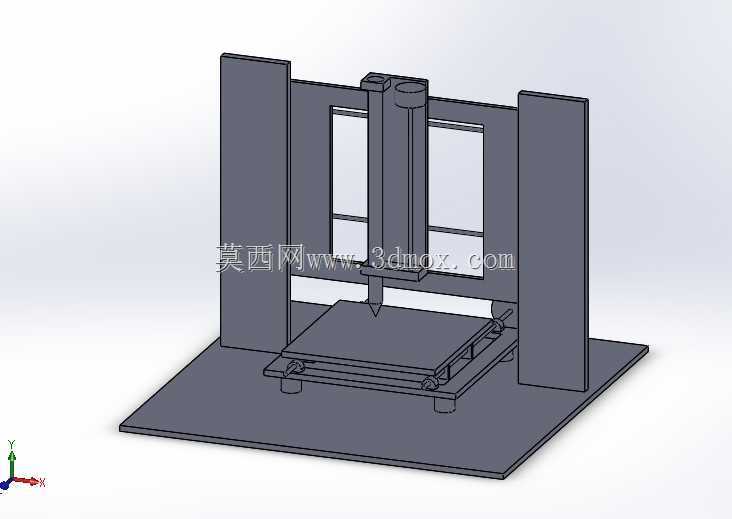

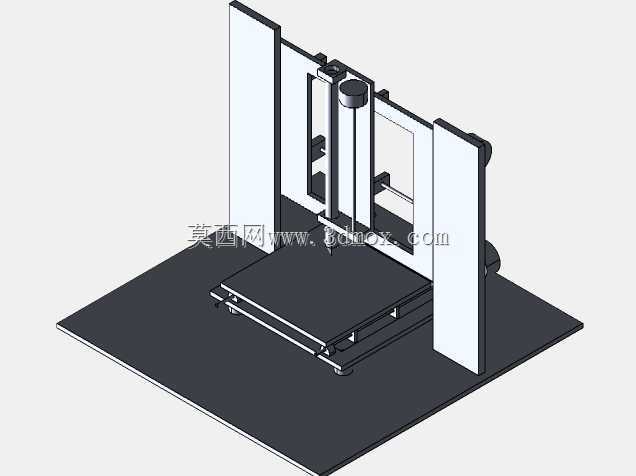

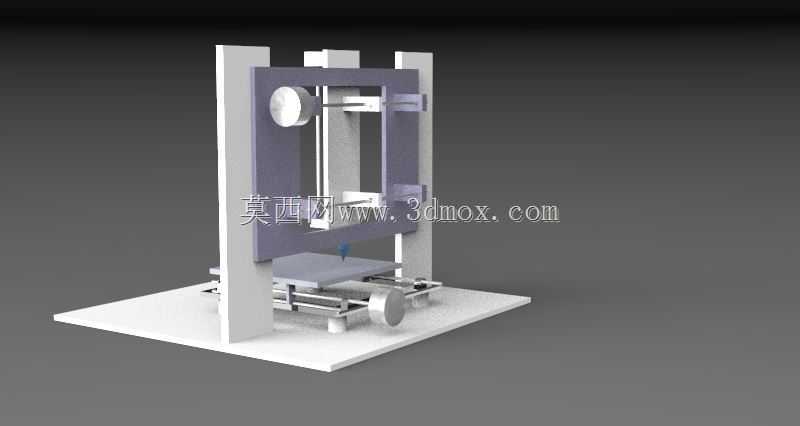

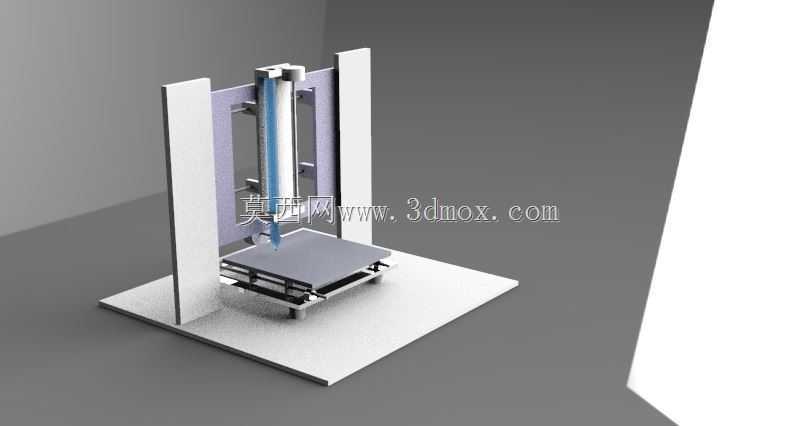

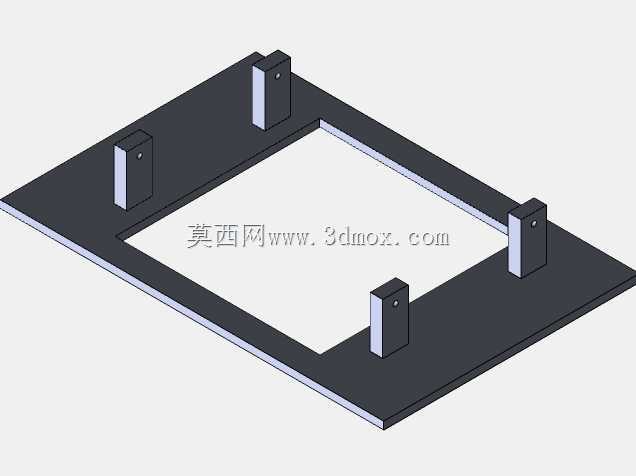

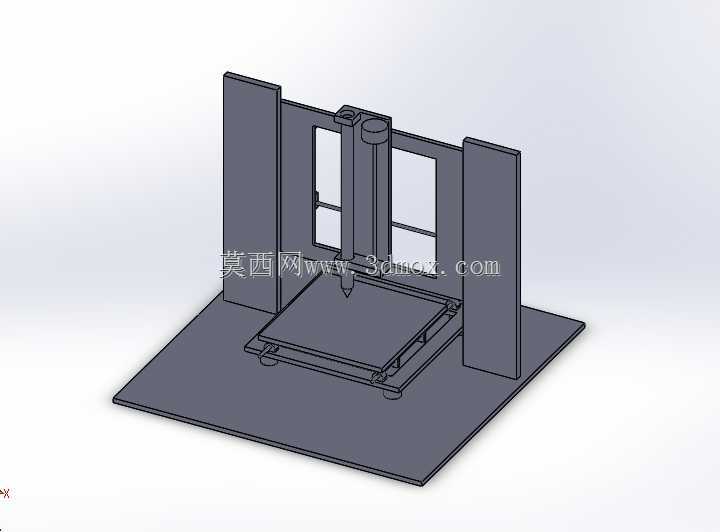

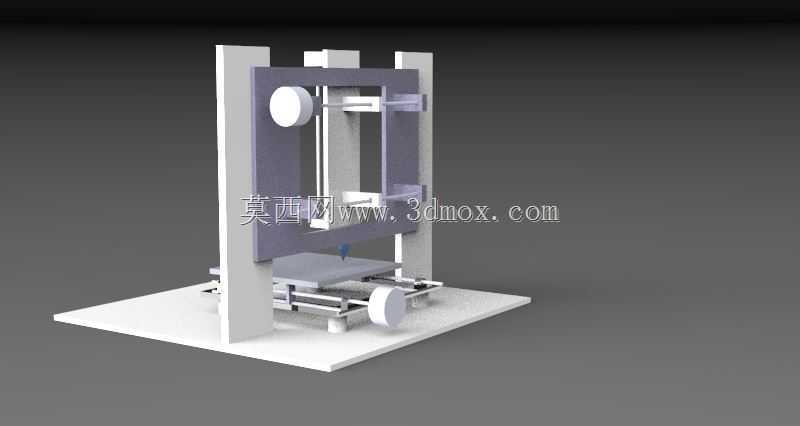

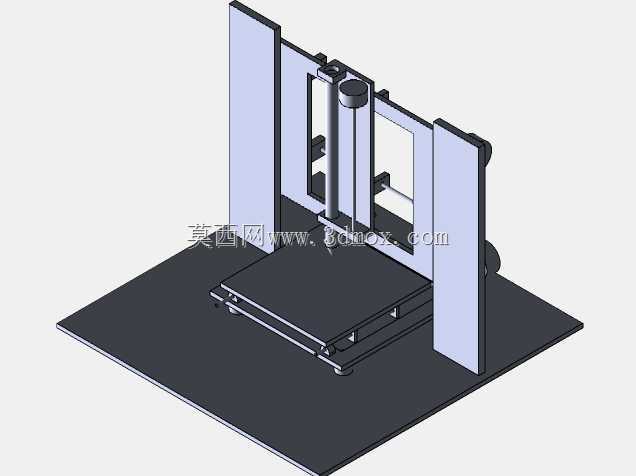

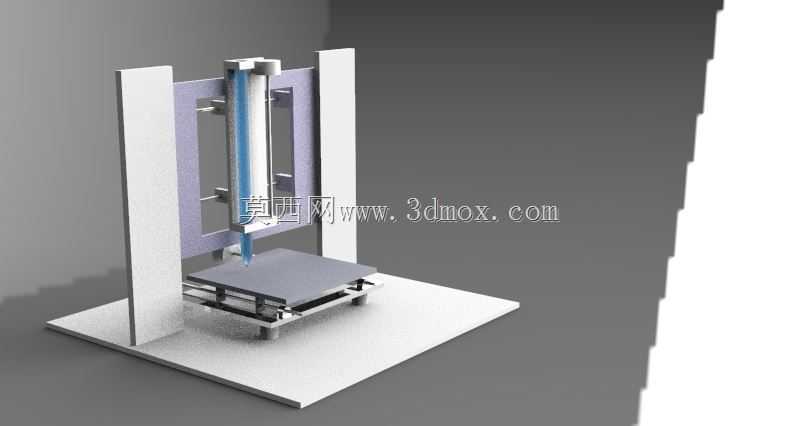

　　绘图类作业对移动速度和平稳性的要求，同时光轴导轨的采购成本更低，后期维护仅需定期擦拭涂抹润滑脂即可，无需复杂的间隙调整操作。设计过程中优先考虑了普通用户的组装调试难度，所有框架支撑件均采用标准铝型材裁切加工，连接部位采用标准角码固定，不需要定制复杂的铸造或机加壳体，个人用户按照装配流程即可完成整机组装，Z轴的笔夹结构采用弹性夹持设计，可适配直径6mm至12mm的常规书写笔、马克笔、绘图针管笔，更换书写工具时仅需松开夹持螺丝即可完成替换，不需要额外定制专用笔座。设备的实际用途覆盖多个场景，在教学场景中可作为数控原理、运动控制的实训载体，学生可通过编写G代码控制设备完成简单图形、文字的书写作业，直观理解多轴联动的运动逻辑；这套桌面式数控书写设备的结构设计，核心面向小批量平面书写、绘图类作业场景，可适配常规办公桌面的安装使用需求，整体采用立式框架布局，底座为整板式支撑结构，安装时仅需保证底座平面水平度公差在0.2mm/m范围内即可，无需额外浇筑地基或制作专用安装台，整体占用的桌面边界尺寸控制在400mm见方以内，适合放置在常规办公工位、教学实验台面上使用。从功能实现逻辑来看，设备采用三轴直角坐标传动架构，X轴负责书写头的横向水平移动，Y轴负责承载书写介质的平台纵向进给，Z轴负责书写笔的抬落笔动作，三个轴的传动均采用光轴导轨搭配同步带的传动组合，相比丝杠传动方案，同步带传动的运行噪音更低，空载移动速度更快，完全能够满足书写、

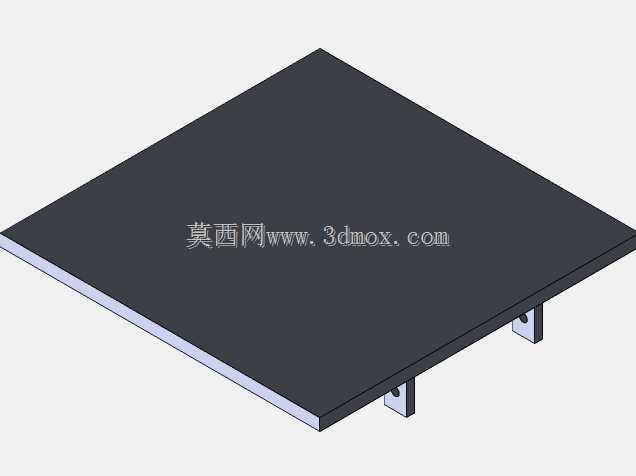

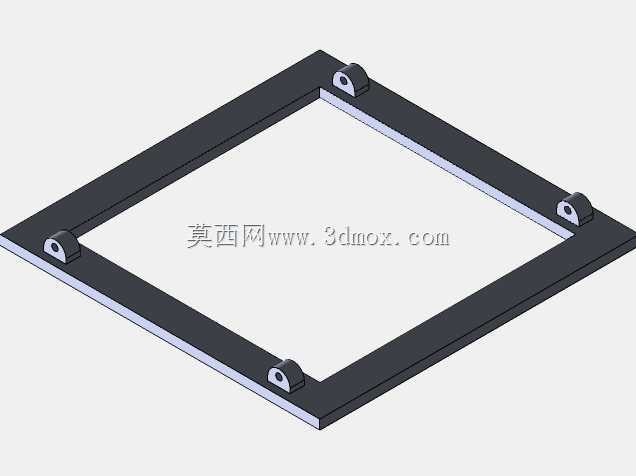

　　在办公场景中可用于批量书写信封地址、邀请函署名等重复性书写工作，替代人工完成单调的重复书写动作，书写笔迹可通过调整Z轴下压力度匹配不同纸张的书写需求，避免出现划破纸张或笔迹过浅的问题；在个人DIY场景中，用户可自行编写控制路径，完成手绘风格图案的绘制、手写字体的复刻等个性化作业。从结构细节来看，Y轴的传动组件整体布置在底座平面上方，平台下方的滑块直接与两根平行光轴配合，传动同步带布置在两根光轴中间位置，带动平台做纵向移动时，两侧受力均匀，不会出现平台偏摆卡滞的问题，平台表面预留了通用的固定孔位，可搭配磁吸压条或者小夹子固定纸张、薄卡片等书写介质，不需要额外制作专用夹具。X轴的横梁组件采用两根平行光轴作为导向支撑，

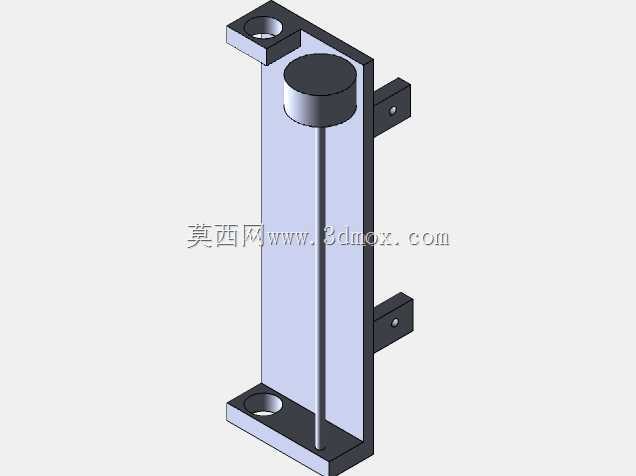

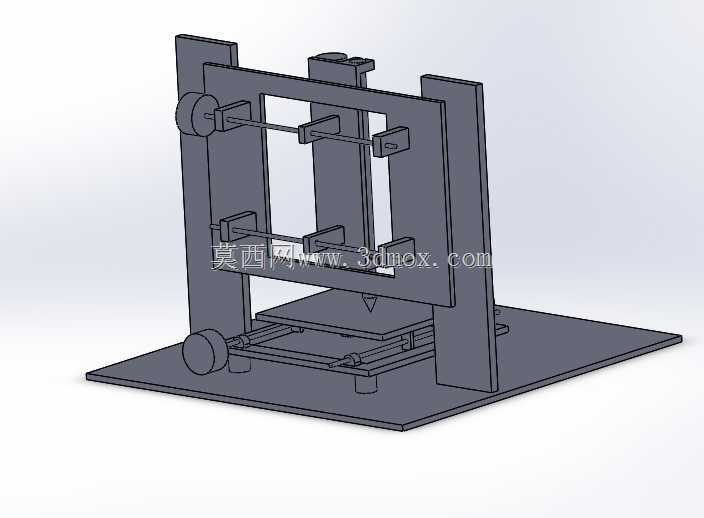

　　书写头滑座跨接在两根光轴上，传动同步带固定在滑座背部，带动滑座横向移动时，整体重心落在两根光轴的支撑范围内，高速移动时不会出现晃动偏移，保证书写轨迹的精度。Z轴组件固定在X轴滑座上，采用小型滑台搭配笔夹的结构，抬笔落笔的行程控制在15mm以内，既可以满足不同厚度书写介质的抬笔间隙要求，又能控制Z轴的整体重量，降低X轴传动的负载。设计时特意将所有传动部件的外露部分做了简化处理，同步带的张紧结构采用外置的张紧螺丝，用户使用十字螺丝刀即可调整同步带张紧度，不需要拆解设备外壳，所有走线均沿着铝型材的槽位布置，用线槽盖板固定，避免运动过程中线缆与传动部件发生干涉。设备的整体框架没有多余的外覆盖件，所有结构件都直接外露，

　　一方面是为了降低整体制造成本，另一方面也方便用户观察各个轴的运行状态，出现卡滞、松动等故障时可以快速定位问题点。在运动参数匹配上，三个轴的移动速度设计范围为0-100mm/s，书写作业时的常用速度区间为20-50mm/s，这个速度区间下，书写笔迹流畅，不会因为速度过快导致笔迹飞白，也不会因为速度过慢导致墨水堆积，完全匹配常规水性笔、中性笔的出墨速度。Z轴的下压力度可通过调整滑台的下限位位置控制，适配不同出墨量的书写工具，比如使用较硬的铅笔时可适当调大下压力度，使用较软的毛笔头时可适当减小下压力度，保证笔迹均匀。整套结构没有采用复杂的定制零部件，90%以上的零部件都可以采用标准件或者常规加工方式获得，比如光轴、同步轮、同步带、螺丝、角码都是通用五金市场可以直接采购的标准件，铝型材底座、横梁、立柱都可以按照图纸尺寸直接裁切加工，不需要开模制作，大幅降低了整机的制作门槛，适合个人爱好者、小型教学机构自行组装制作。安装时需要注意，底座的四个支撑脚可搭配可调脚杯，方便调整整体水平度，尤其是放置在不太平整的桌面上时，通过调整四个脚杯的高度，保证两根Y轴光轴处于水平状态，避免平台移动时出现重力滑移的问题。X轴的横梁安装时需要保证与Y轴的垂直精度，垂直公差控制在0.1mm以内，即可保证书写矩形图形时不会出现梯形偏差，常规组装时借助直角尺即可完成校准，不需要专业的测量工具。
