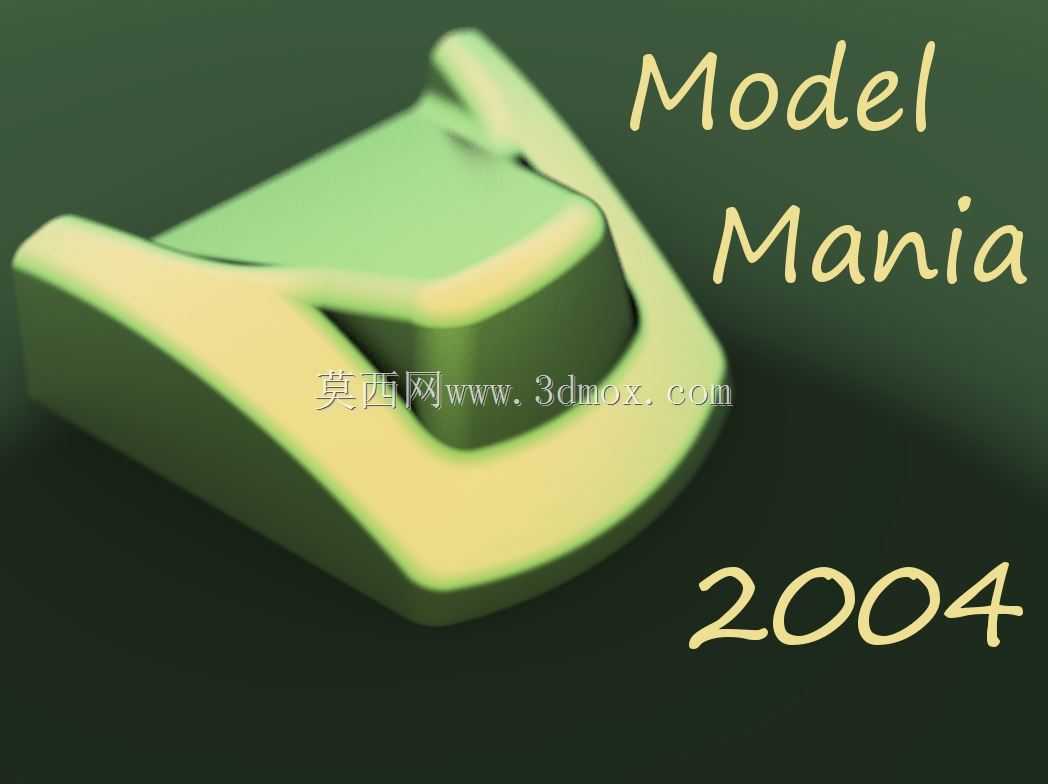

ModelMania2004经典练习异形曲面结构件

　　该异形曲面结构件是三维建模技能进阶阶段的典型练习载体，对应SolidWorks平台下的曲面与实体混合建模训练场景，主要面向机械结构设计从业者的建模能力打磨需求，可作为日常建模练习、技能竞赛备赛的实操素材使用。从结构功能来看，该零件属于无实际工业量产负载的练习类结构，整体采用一体化流线曲面造型，外轮廓为带圆角过渡的不规则闭合曲面，内部设置有下沉式的台阶型凸台结构，凸台与外轮廓之间通过平滑的G2连续曲面衔接，不存在尖锐的直角棱边，所有过渡区域均做了圆角顺滑处理，能够充分锻炼建模者对曲面放样、边界凸台、曲面剪裁、实体加厚等核心命令的综合运用能力。在设计思路层面，该结构的建模逻辑遵循从整体轮廓到局部细节的递进原则，

　　首先需要绘制三个方向的基准草图，确定零件的整体长宽高边界，先搭建外轮廓的主体曲面框架，通过多组不同截面的轮廓线进行放样生成基础曲面，再对内部凸台区域进行曲面分割，通过偏移、剪裁操作生成凸台的基础曲面，之后将所有曲面进行缝合、实体化，最后对所有棱边进行不同半径的圆角过渡处理，过程中需要时刻关注曲面的曲率连续性，避免出现曲面褶皱、收敛奇点等建模缺陷，保证最终生成的实体表面光滑无破面。从安装边界与尺寸逻辑来看，该练习件的整体外轮廓最大尺寸控制在常规建模练习的通用尺寸区间内，长宽高比例协调，不存在超出常规建模视口的超大尺寸结构，也没有过于细碎的微小特征，所有特征的尺寸比例符合机械建模的常规规范，既能够覆盖曲面建模的核心操作要点，

　　又不会因为尺寸设置不合理增加不必要的建模难度。在实际练习过程中，建模者可以通过该零件熟悉曲面建模的完整流程，掌握不同基准面之间草图的对应约束关系，理解曲面曲率对最终实体外观的影响，这类练习积累的建模经验，能够直接迁移到实际工业产品的外观曲面设计、复杂结构件建模工作中，比如消费电子外壳、小型设备护罩、异形工装夹具等产品的建模工作，都需要用到这类曲面混合建模的核心技能。不同于常规的规则几何体建模练习，该结构的不规则曲面轮廓要求建模者具备较强的空间想象能力，能够在二维草图与三维曲面之间建立准确的对应关系，在绘制各截面草图时，需要提前考虑后续放样操作的曲面走向，避免出现截面轮廓对应错位导致的曲面扭曲问题。同时，

　　该零件的圆角处理环节也具备较强的练习价值，不同位置的圆角半径需要根据曲面的衔接角度进行调整，在曲面曲率变化较大的区域采用较小的圆角半径，在平缓过渡区域采用较大的圆角半径，保证圆角处理后整体曲面的流畅性，不会出现圆角断裂、曲面变形等问题。这类经典建模练习结构，能够帮助建模者跳出规则实体建模的固化思维，建立曲面与实体混合建模的完整逻辑，在面对实际工作中遇到的异形结构件时，能够快速拆解建模步骤，选择合适的建模命令完成结构搭建，有效提升复杂结构的建模效率与建模质量。
