LG变频驱动控制器外观结构三维建模

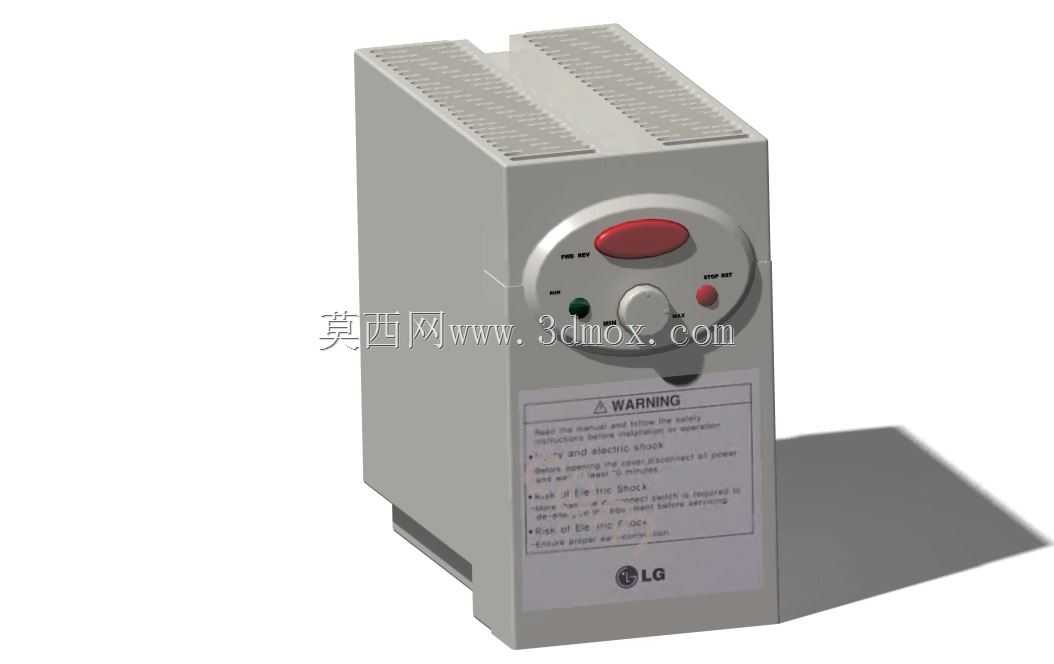

这款LG品牌的变频驱动单元，在工业现场的应用场景覆盖极广，从输送线的异步电机调速、小型风机泵类的负载调节，到单机自动化设备的主轴转速控制，都能见到同类型产品的装机身影。做结构建模的时候首先要考虑的是安装边界的匹配性，这类紧凑型变频单元多采用导轨卡装或者螺钉固定的安装方式，背部预留的卡扣结构要和标准DIN导轨的尺寸完全契合，柜体安装时的左右预留散热间隙、上下接线的操作空间都要在建模阶段预留出来，避免后期做电控柜布局时出现干涉问题。从功能特性来看，正面的操作区域集成了状态指示灯、调节旋钮与功能按键，红色的主停止按键做了凸起的防误触设计，绿色运行灯、红色故障灯的排布符合一线操作人员的操作习惯，不用刻意低头找按键就能完成基础的启停、调速操作，下方的警示标识区域做了内凹的铭牌贴装位，不会因为日常擦拭、磕碰导致标识磨损脱落。建模过程中外壳的散热筋结构是重点，顶部的通风格栅采用斜向筋条设计，既可以保证内部功率模块的热量自然散出，又能防止上方掉落的金属碎屑、灰尘直接落入设备内部造成短路，外壳的拼接缝隙做了错位止口设计，满足工业现场IP20的防护等级要求，侧面的安装固定孔位做了沉台处理，螺钉锁紧后不会突出外壳表面，避免多台并排安装时出现间隙不均的问题。接线区域隐藏在设备下部的可拆卸盖板后方，建模时要预留足够的线缆弯曲半径，主回路接线端子、控制信号端子的排布间距要符合常规接线的操作空间，不会出现手指伸不进去、螺丝刀无法垂直拧动端子螺丝的问题。整体外形采用方正的立式结构，没有多余的外凸结构，在电控柜内排布时可以紧密并排安装，最大化利用柜内的安装空间，外壳的圆角过渡处理既避免了安装时划伤操作人员，也能减少注塑生产时的应力集中问题，提升外壳件的结构强度。做这类电控设备的三维建模，不能只追求外观的形似，每一处结构细节都要对应实际安装、操作、维护的真实需求，比如正面旋钮的阻尼行程、按键的按压高度、散热筋的通风截面积，都要参考实物的工程参数做还原，这样建出来的模型才能直接用于电控柜的布局仿真、操作人机工程校验，给后续的电气设计、结构安装提供准确的参考依据，而不是只能做渲染展示的外观摆件。
