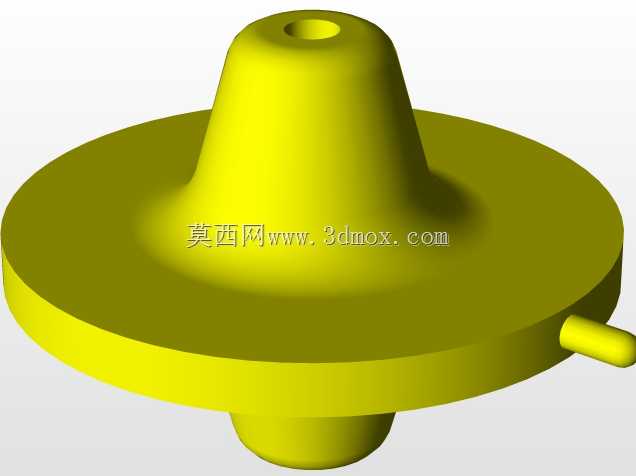

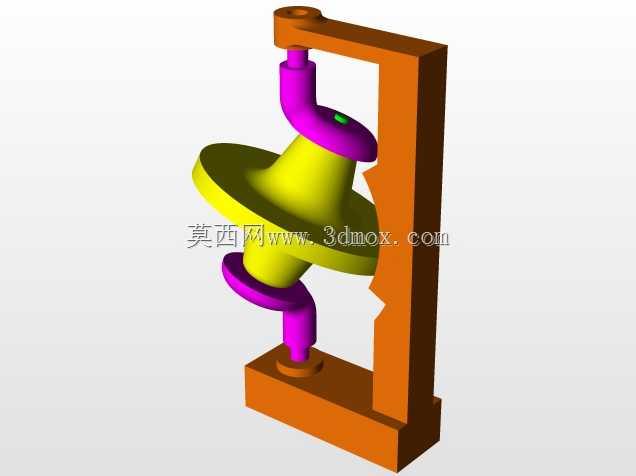

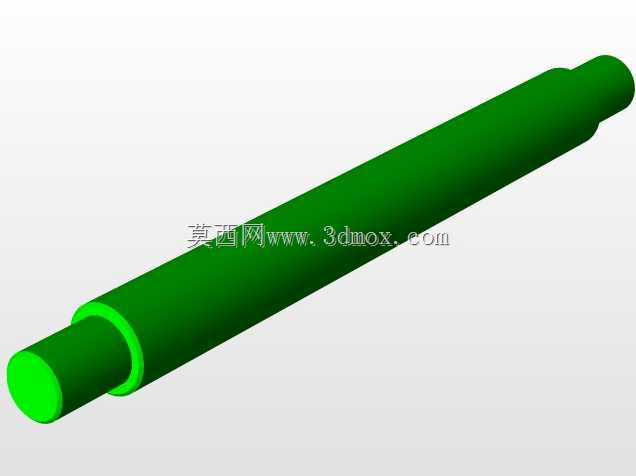

这套空间交错轴传动机构,核心是通过双螺旋槽面与中间盘形构件的配合,实现两垂直交错轴之间的连续回转运动传递,常被用作机械原理教学的演示教具,也可作为轻载工况下小功率传动系统的核心结构参考。从安装边界来看,整套机构采用立式C型机架作为承载主体,机架底部为矩形安装基座,预留有同轴的下轴定位孔,机架竖直臂与上下轴的轴线保持平行,顶部伸出的悬臂结构加工有上轴安装孔,上下轴的同轴度公差可控制在0.02mm范围内,保证传动过程中不会出现卡滞。中间的盘形从动件边缘做了圆弧过渡处理,上下两个螺旋驱动件的槽面升角经过反复校核,确保从动件在回转过程中始终与上下螺旋面保持线接触,避免出现运动死点。设计过程中首先要确定的是交错轴的中心距参数,这个参数直接决定了盘形从动件的直径尺寸,中心距过小会导致从动件与机架竖直臂发生运动干涉,中心距过大则会让整体结构过于松散,占用不必要的安装空间。螺旋槽的导程参数需要匹配传动比要求,这套机构的传动比为1:1,即上下轴转速保持一致,因此上下螺旋件的导程完全相同,旋向相反,保证从动件在转动时不会出现轴向窜动。实际应用场景中,这类结构不会用于大扭矩重载传动,更多是出现在教学实验室的原理演示台、小型自动化设备的轻载分度单元,或是科普展品的互动结构中,因为其运动形式直观,能清晰展示空间凸轮机构的运动转换逻辑,帮助初学者理解交错轴传动的实现方式。零件加工层面,机架采用一体式铣削成型即可,不需要额外的拼接结构,上下轴与螺旋驱动件可做成一体结构,减少装配环节的累积误差,从动件中心的定位轴需要做耐磨处理,因为长期转动过程中该位置的摩擦频次最高,容易出现磨损间隙导致传动精度下降。装配时需要先将下螺旋件与下轴装入基座定位孔,再放入盘形从动件,之后装入上螺旋件与上轴,最后调整上下轴的轴向间隙,保证从动件转动时没有明显的旷量,同时转动阻力均匀,不会出现某一角度卡紧的情况。整套机构没有复杂的异形曲面,常规的三轴数控铣床即可完成全部零件的加工,不需要五轴设备,加工成本较低,适合作为三维建模练习的案例,帮助建模者练习空间曲面的绘制、装配约束的添加以及运动干涉的检查方法。
