摩托车转向节配套发动机前盖结构

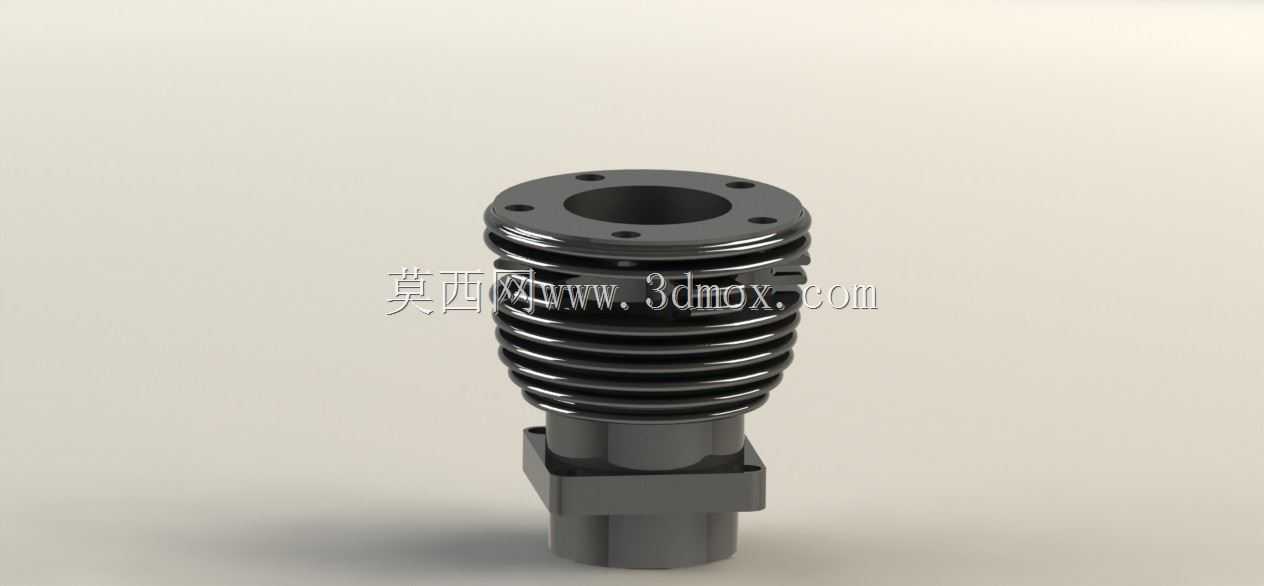

这款发动机前盖是摩托车转向节集成动力单元的前端密封承载部件，主要适配小排量跨骑车型的转向节内置动力布局，日常使用中需要同时承担前端密封、散热传导、安装定位三个核心功能。从实际装车场景来看，这类前盖安装在转向节与发动机缸体的衔接位置，外侧直接暴露在行驶迎风面，上部的法兰盘通过六个均布螺栓与缸体前端面锁紧，安装时需要保证结合面平面度公差控制在0.02mm以内，避免密封失效出现油气渗漏。下部的定位凸台直接卡入转向节的预设安装槽内，承担径向定位作用，限制前盖工作过程中的径向窜动，中间的中空通道是动力输出轴的穿行空间，内壁预留的密封槽用来安装骨架油封，阻隔缸内机油向外泄漏。

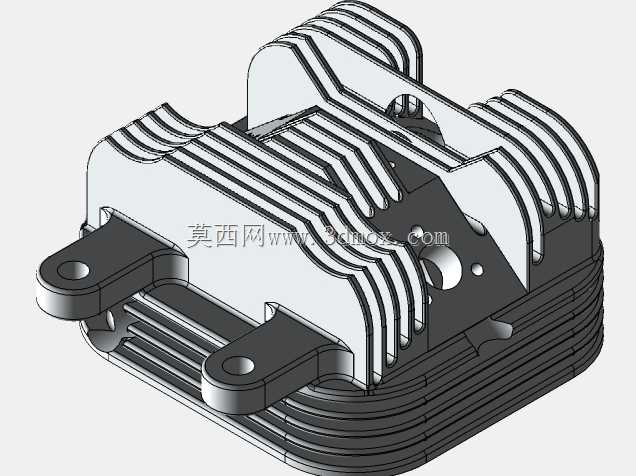

设计过程中优先考虑了散热需求，外圆周布置的环形散热鳍片顺着车辆行驶方向排布，行驶过程中迎面气流可以顺着鳍片间隙快速流过，带走缸体传递到前盖的热量，避免前端密封件长期处于高温环境下加速老化。鳍片的厚度从根部到端部逐步减薄，既保证了根部的结构强度，避免车辆行驶中溅起的碎石击坏鳍片，也最大化拓展了散热面积，相比同尺寸光滑外面前盖，散热效率提升近四成。上部法兰盘的螺栓孔做了沉台设计，螺栓锁紧后端面不会突出法兰平面，避免和周边的转向限位部件发生运动干涉，安装边界上，法兰盘外径比缸体结合面外径小2mm，装配时可以预留一定的对中调整空间，降低装配对位难度。

从结构强度角度考量，前盖下部和转向节配合的定位凸台做了加厚处理，因为车辆转向过程中，转向节的载荷会部分传递到前盖位置，加厚设计可以避免转向冲击载荷导致凸台开裂。中间的轴孔内壁做了高精度珩磨处理，表面粗糙度控制在Ra1.6以内，既可以给油封提供良好的贴合面，也能减少输出轴转动过程中对孔壁的磨损，延长部件的使用寿命。实际选型匹配时，需要注意前盖的总长度不能超过转向节安装位的预留深度，避免装配后前盖突出转向节外表面，和前轮挡泥板发生刮碰，同时散热鳍片的最大外圆直径要小于转向节的避让空间直径，保证转向打满角度时，鳍片不会和周边的线束、刹车管路发生摩擦。
