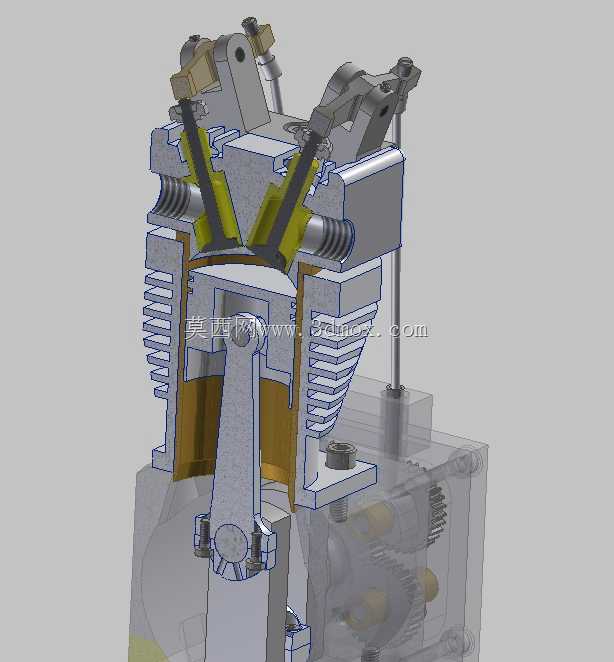

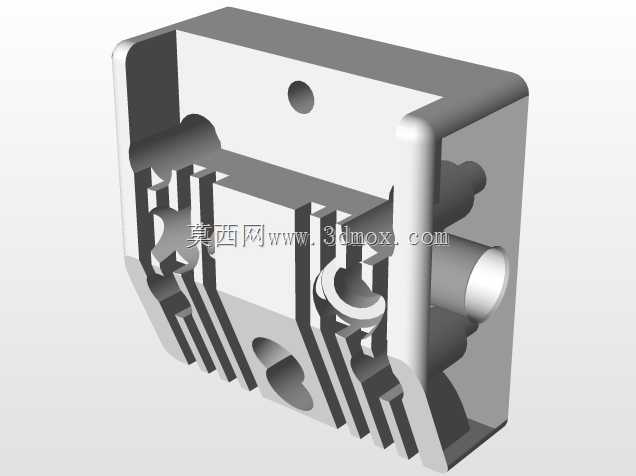

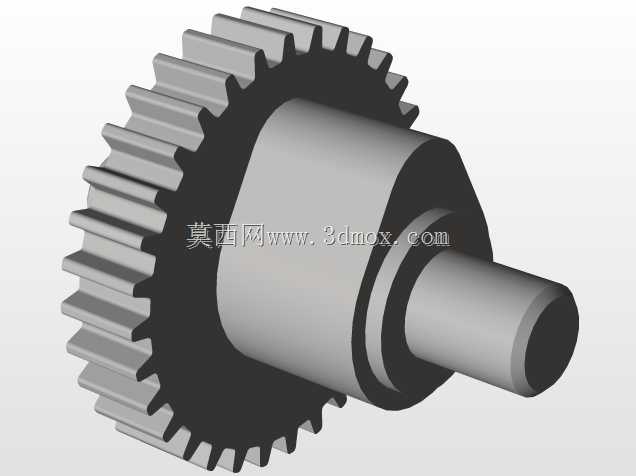

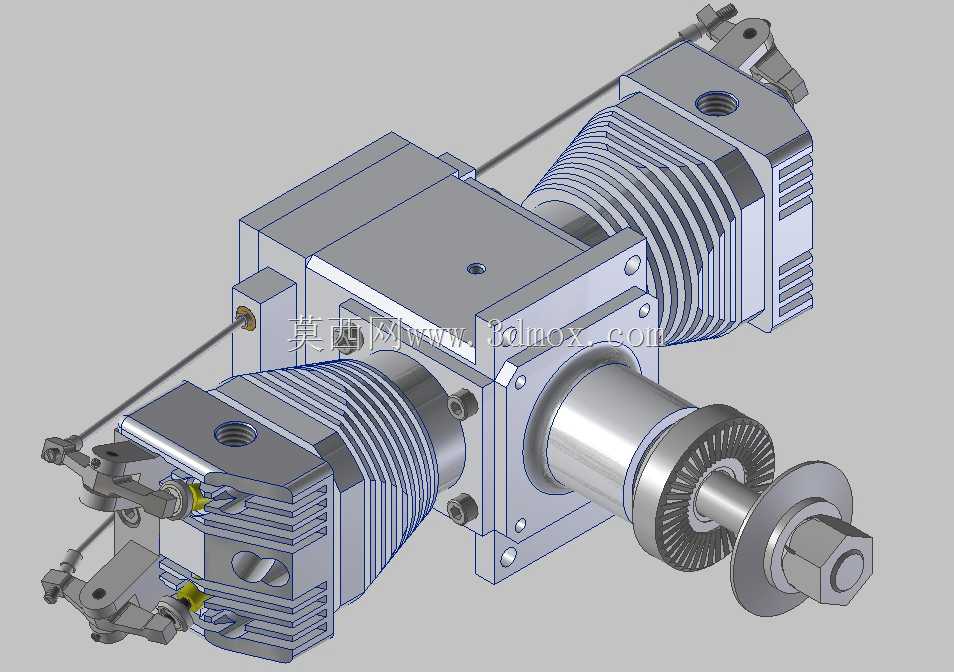

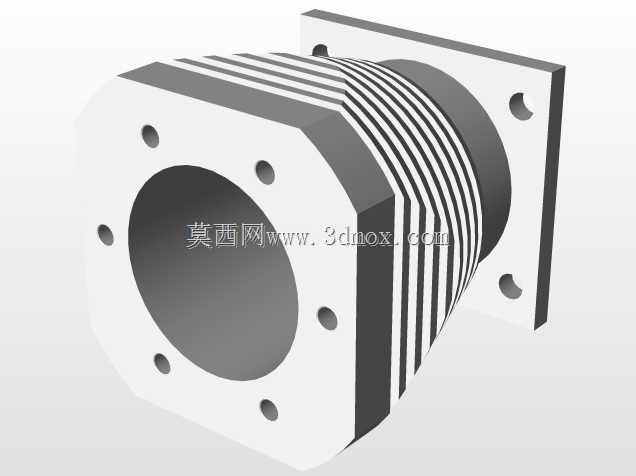

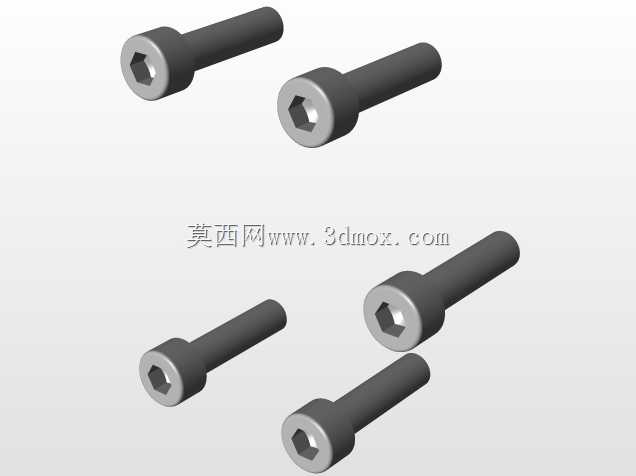

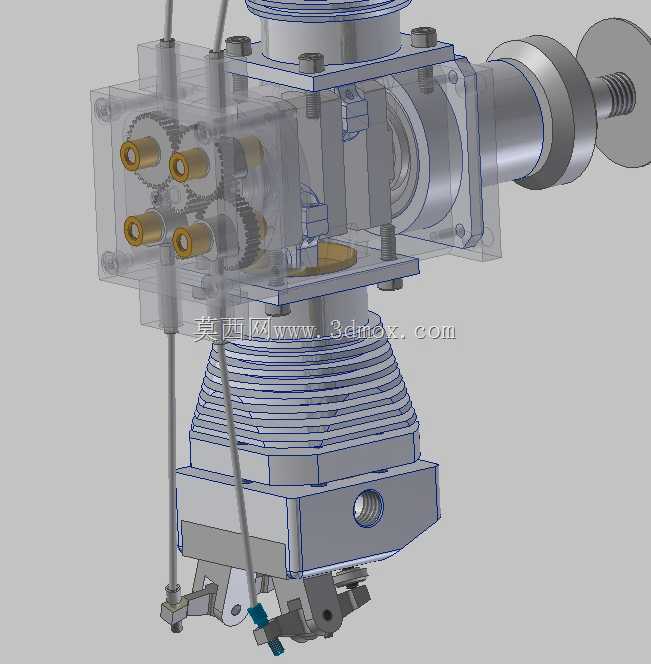

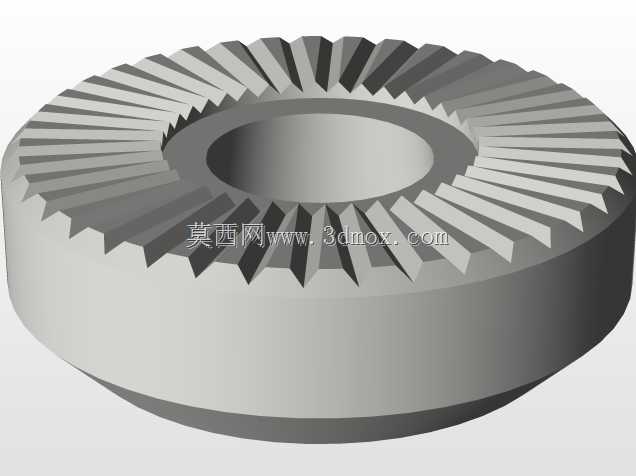

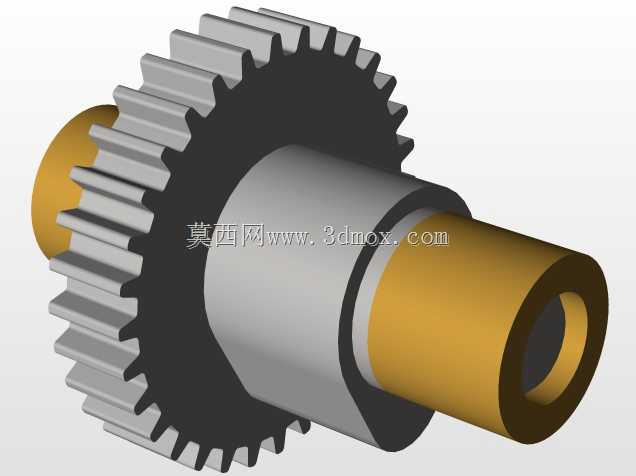

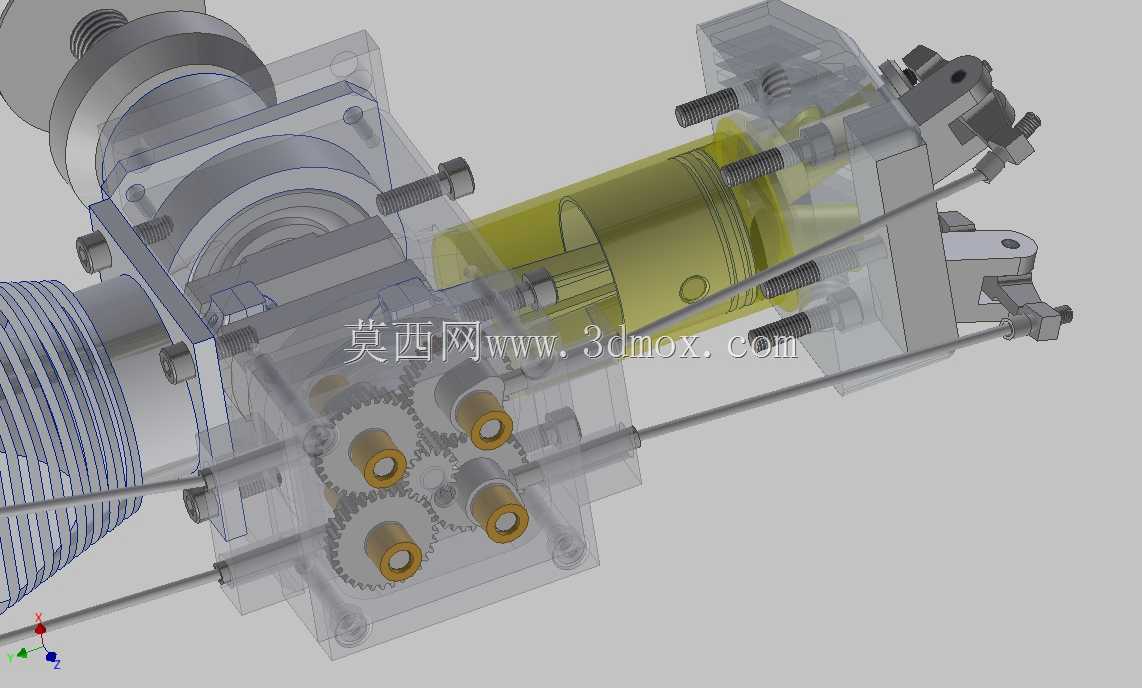

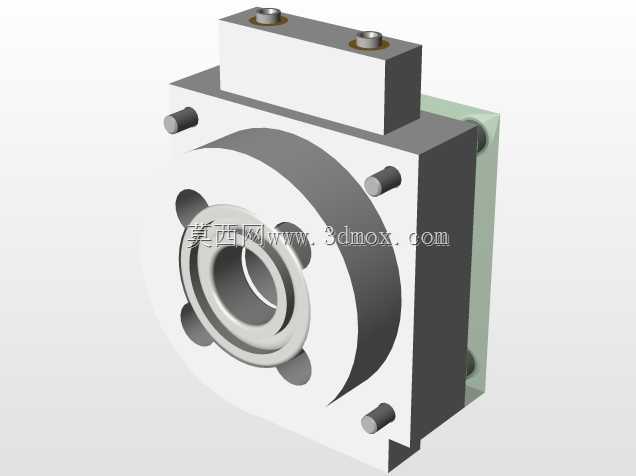

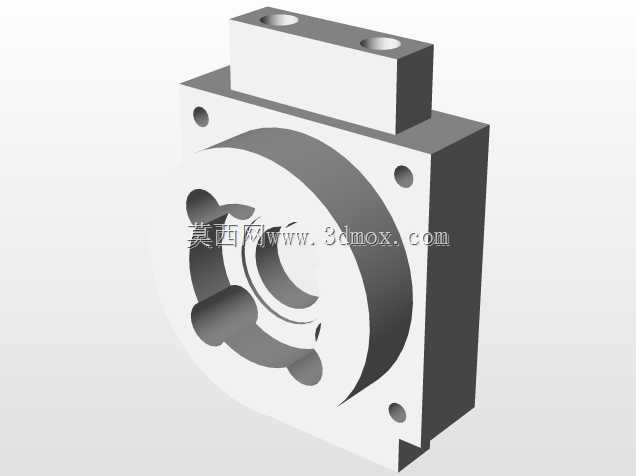

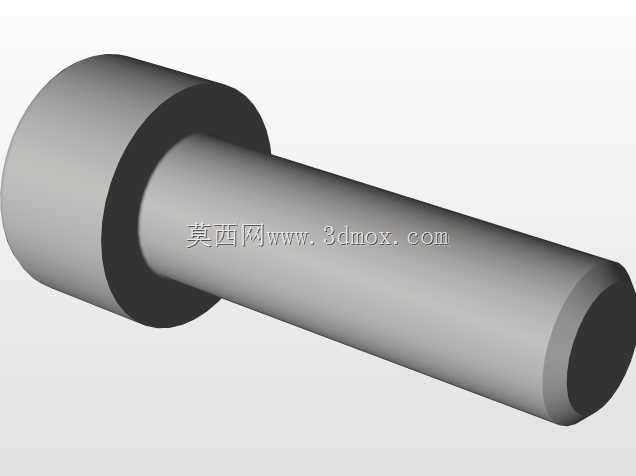

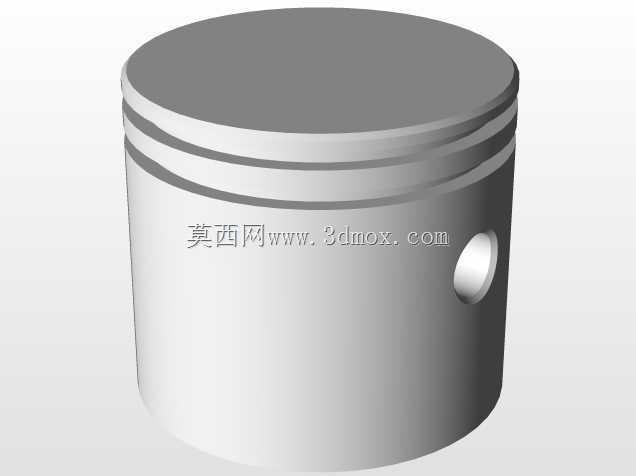

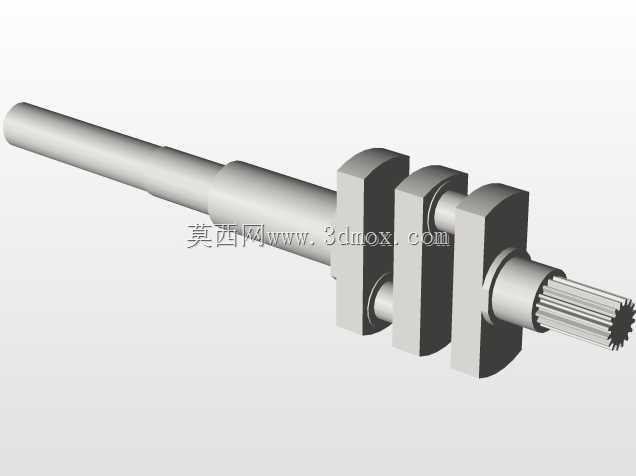

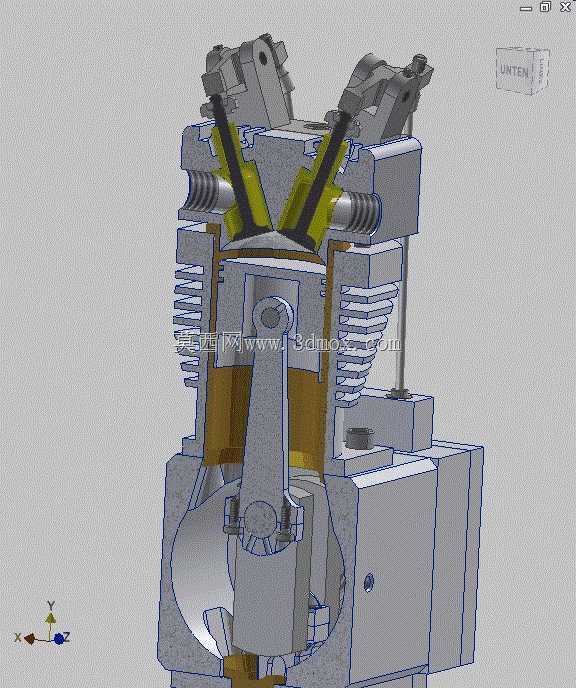

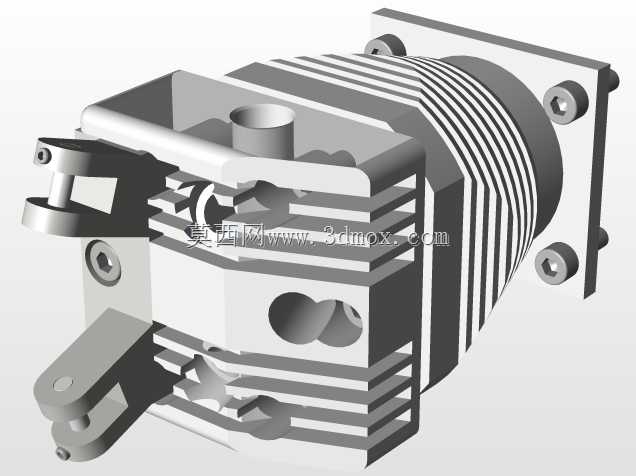

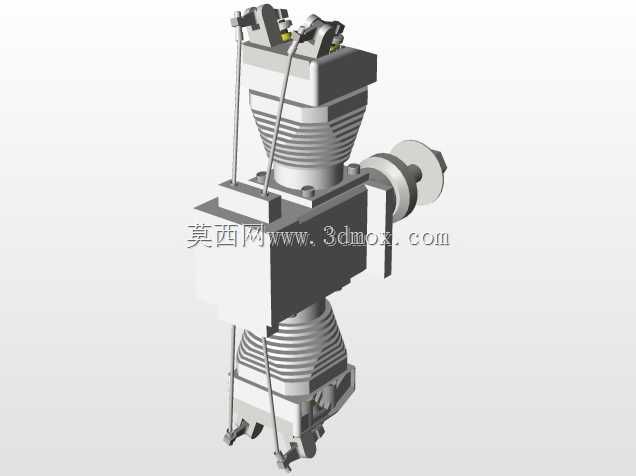

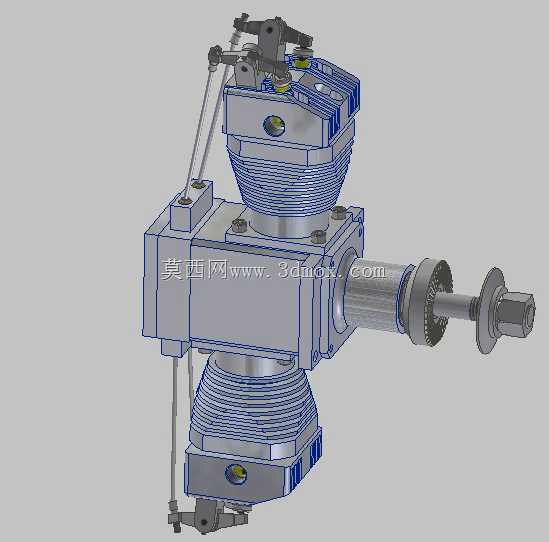

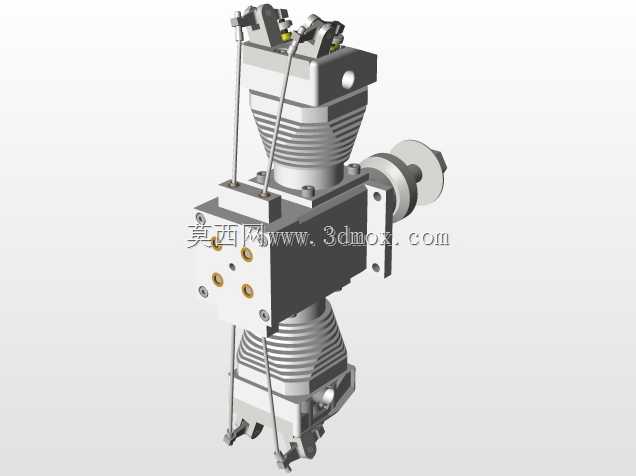

这套双缸动力结构的三维设计,核心面向小型通用动力配套场景,可覆盖小型园林作业机具、便携应急发电单元、轻型代步载具、小型工程辅助设备的动力源需求,区别于单缸动力的脉冲式输出特性,双缸错相位做功的结构能大幅降低运转过程中的振动幅值,提升动力输出的平顺性,适配对运转稳定性有一定要求的配套设备。从结构设计逻辑来看,整体采用透明化的壳体表达来呈现内部传动链路,两个缸体呈对置布局排布,可有效抵消活塞往复运动产生的一阶惯性力,降低整机运转时的附加载荷;缸体内部集成的活塞组件通过连杆与曲轴端联动,做功行程的动力经曲轴传递至下部的齿轮传动组,多组啮合齿轮分别承担正时配气驱动、附属动力输出、转速匹配传递的功能,齿轮啮合间隙、齿面接触强度均按通用小排量动力的持续运转工况做了匹配设计,可保证额定转速下的传动可靠性。安装边界层面,整机的安装固定点位分布在壳体下部的支撑凸台位置,凸台预留的安装孔位可适配标准紧固件连接,整机横向、纵向的安装尺寸适配小型设备的动力舱布局,不会占用过多安装空间;动力输出端的轴伸尺寸、连接键槽规格均匹配通用附属部件的连接标准,可直接对接发电机、传动皮带轮、液压泵等外接负载,无需额外做转接结构的定制。功能特性上,缸体上部的配气机构、紧固件布局均按实际装配逻辑设计,缸盖位置的螺栓排布可保证缸垫密封面的压力均匀,避免运转过程中出现漏气、漏油问题;侧部布置的管路接口分别对应进排气、燃油供给的连接位置,接口的朝向、尺寸均预留了外接管路的装配空间,不会出现装配干涉问题。设计过程中针对内部运动部件做了运动间隙校核,活塞往复行程、齿轮啮合转动、连杆摆动的全行程范围内,均不会与壳体内壁、相邻固定部件发生干涉,可直接用于结构原理演示、装配工艺验证、配套设备的动力舱适配校核工作,也可作为小排量动力结构优化的参考基准,帮助设计人员快速梳理双缸动力的传动逻辑、部件排布规律,缩短同类产品的开发验证周期。
- 上一篇:木工画框拼接定位压紧夹具结构
- 下一篇:卡西欧fx-991EX科学计算器外观结构设计
- 全部评论(0)
- 模板大小 30.99 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Autodesk Invento
- 软件分类 发动机
