镂空网格球形结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485962
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计
  • 镂空网格球形结构设计

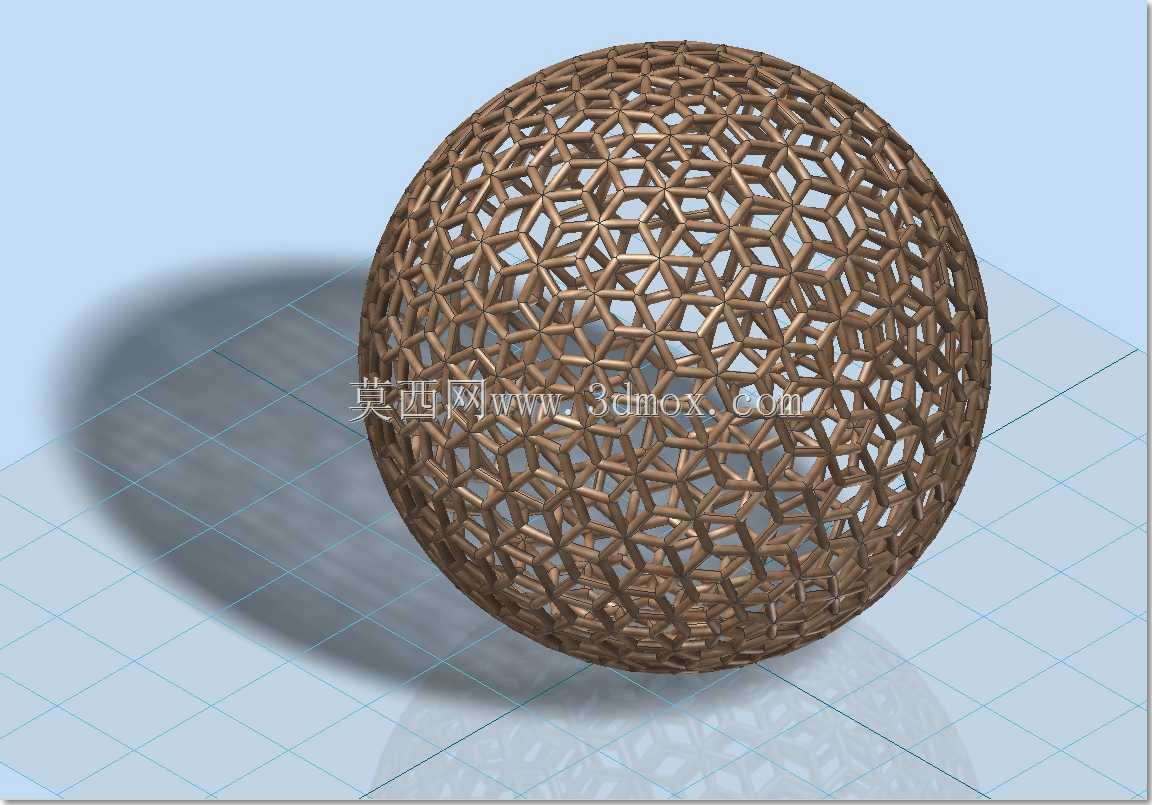

  这类镂空网格球形结构,在工程领域的应用场景覆盖多个细分方向,在流体分散工况中,可作为静态混合器的核心扰流构件,置入管道内部时,镂空网格能持续切割通过的流体介质,打乱流体的层流状态,让不同组分的流体在流经球体过程中完成充分混合,相比传统叶片式混合构件,球形结构无明显流动死角,压损波动更小,适配中低粘度流体的连续混合工况。在缓冲防护场景中,该类结构可作为缓冲垫的核心承力单元,依靠网格杆件的弹性形变吸收冲击能量,球形的对称结构让各个方向的抗冲击性能保持一致,不会出现局部受力薄弱的问题,可嵌入设备外壳的防撞层、精密仪器的运输缓冲结构中,在同等形变吸能效率下,镂空结构的整体重量远低于实心球体,能有效降低配套结构的负载。在过滤与承载复合场景中,该结构可作为催化反应床的载体框架,镂空网格的孔隙率可根据催化介质的粒径调整,球形结构在反应釜内可随介质流动小幅转动,让表面附着的催化介质与反应物充分接触,避免局部反应过度导致的催化剂失活问题。

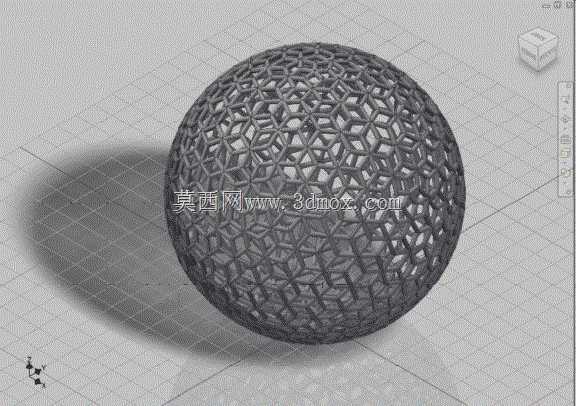

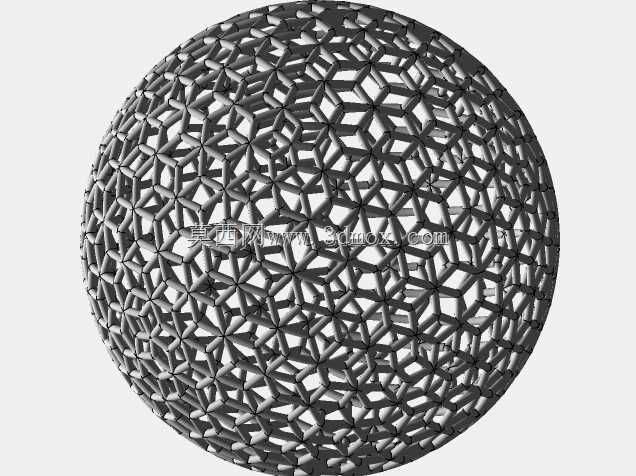

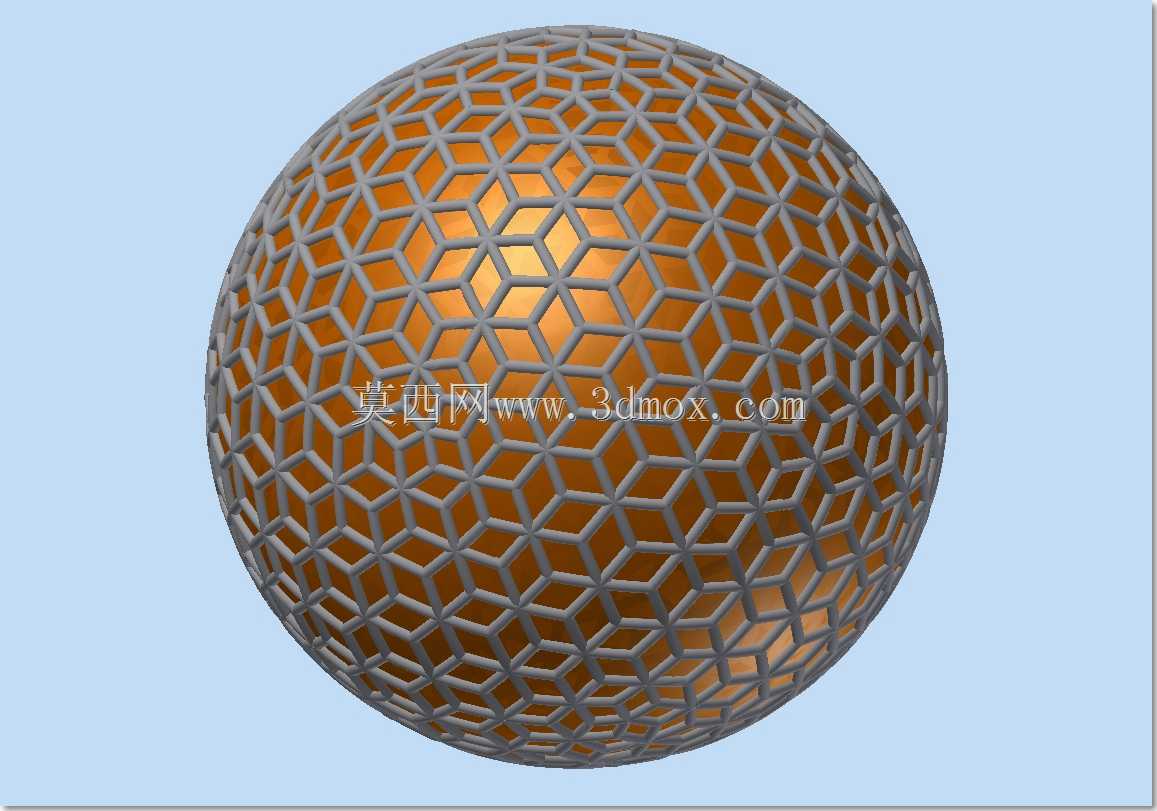

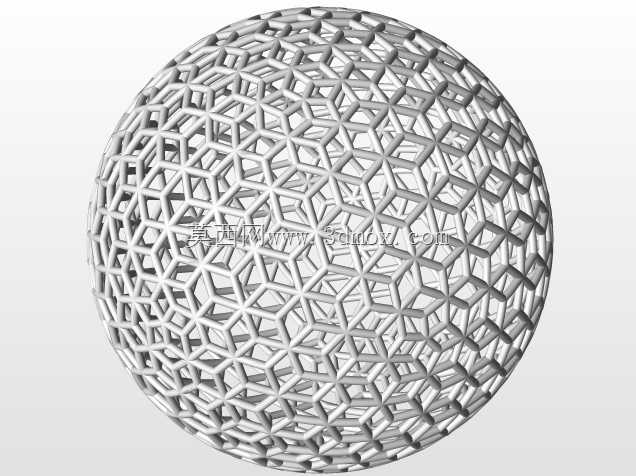

  从设计思路来看,这类结构的核心是基于正二十面体的几何拓扑做迭代优化,基础几何框架选取正二十面体的等边三角形面作为网格单元的基准,通过参数化控制将每个三角形面的边线做等距偏移,形成连续的杆件结构,再通过球面投影将所有平面网格节点映射到目标直径的球面上,保证最终成型的结构外轮廓为标准球形。设计过程中需要重点控制杆件的截面尺寸与网格单元的边长比例,若杆件截面过细,结构整体的抗形变能力不足,在受外力挤压时容易出现杆件屈曲失稳;若杆件截面过粗,会导致结构整体孔隙率下降,无法满足流体通过、介质附着的功能需求。网格单元的边长需要保持全局一致,避免出现局部网格过密或过疏的问题,否则会导致结构受力时应力集中在网格尺寸突变的位置,长期受交变载荷时容易出现疲劳断裂。

  从外形尺寸与安装边界来看,这类结构的尺寸适配范围较广,小尺寸版本可做到直径50mm以下,适配小型管道内置、精密仪器缓冲的安装场景,安装时仅需要在配套结构上预留对应直径的球形腔体,腔体与球面之间预留0.2-0.5mm的间隙,避免结构受热膨胀时出现卡滞;大尺寸版本可做到直径500mm以上,适配大型反应釜内置、户外景观结构的承载需求,安装时需要在球体的上下极点位置设置定位轴孔,通过销轴与外部支架连接,定位轴孔的深度需要控制在球体半径的1/5以内,避免开孔过深破坏内部网格的连续受力结构。结构的外轮廓球面公差需要控制在±0.3mm以内,保证置入配套腔体后不会出现局部卡滞或晃动量过大的问题,杆件的表面粗糙度需要达到Ra3.2以下,若应用在流体接触场景,还需要对杆件表面做抛光处理,减少介质残留挂壁的问题。

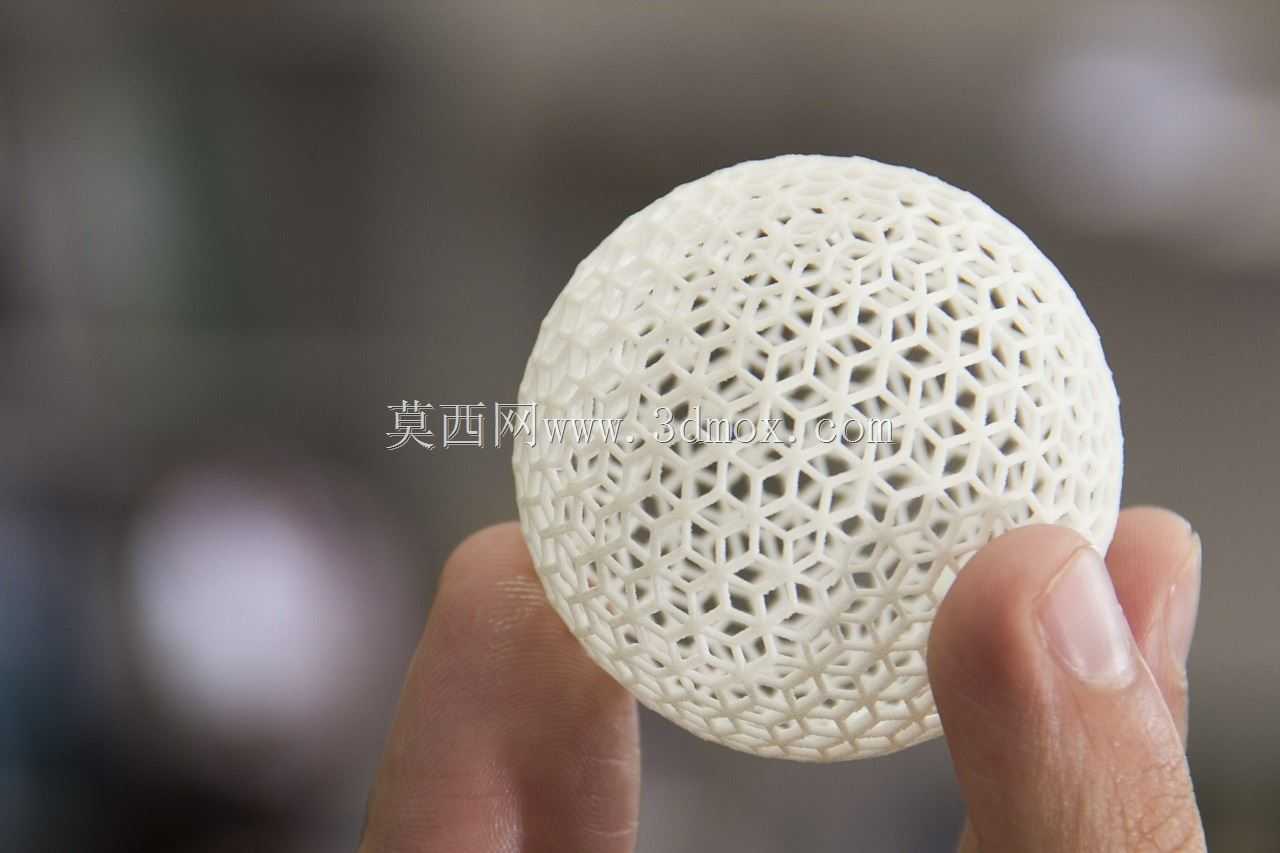

  从功能特性来看,这类结构的对称几何属性让其具备各向同性的力学性能,无论载荷从哪个方向施加,结构的形变响应都保持一致,不会出现传统框架结构的受力方向短板。镂空网格的连续结构让整体重量仅为同尺寸实心球体的15%-25%,在满足结构强度要求的前提下大幅降低材料消耗,若采用金属3D打印工艺成型,可实现内部网格的一体成型,无需后续焊接组装,避免焊缝位置的应力集中问题。结构的孔隙率可通过调整杆件粗细与网格密度在60%-90%区间灵活调整,适配不同工况对通透率的要求,当孔隙率设置为75%左右时,结构的比表面积达到最优区间,既可以保证流体顺利通过,又能提供足够的附着面积用于催化、换热等功能场景。在换热场景应用时,镂空结构可让换热介质在网格缝隙中形成微小湍流,提升换热效率,相比实心换热球,换热效率可提升40%以上,同时流动阻力仅提升15%左右,综合换热性能更优。
