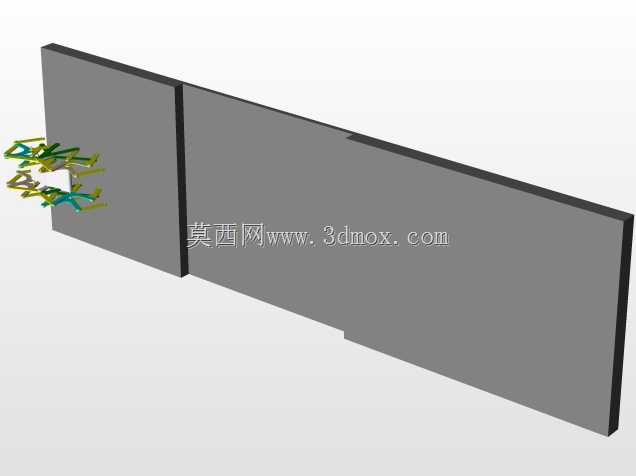

多连杆仿生步行Jansen机构动态演示结构

　　这套多连杆步行机构的核心设计逻辑，是通过固定轴系的连续回转输入，转化为末端足端的类生物行走轨迹，整套杆系的铰接点全部采用低副转动连接，没有高副接触结构，运动过程中杆件之间的受力以拉压载荷为主，传动效率高，铰接点的磨损速率远低于凸轮、槽轮这类存在滑动摩擦的间歇运动机构，适合长时间连续运转的步行移动场景。

　　从实际应用场景来看，这类连杆步行结构的地形适应能力远强于传统轮式移动结构，轮式结构在面对凸起高度超过轮径三分之一的障碍时，很容易出现托底、打滑的问题，而这套机构的足端轨迹在迈步阶段会抬升到足够的离地高度，落地阶段则会保持一段近似水平的支撑位移，不需要额外的悬架结构就能在不平整的碎石路面、松软泥土地面、甚至有一定坡度的非铺装路面稳定行走，目前在户外勘探移动平台、小型救灾侦察机器人、科普教育类机械教具领域都有明确的应用需求。

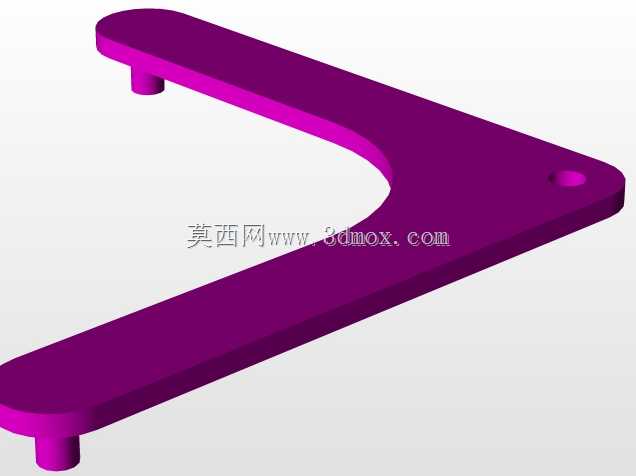

　　设计这套杆系的时候，首先要确定的是固定铰点的相对位置，也就是机架部分的安装孔位坐标，所有活动杆件的长度参数都是围绕固定铰点的位置做迭代优化的，每根连杆的长度比例直接决定足端的轨迹形状：如果驱动曲柄的长度偏短，足端的迈步高度就会不足，越障能力下降；如果曲柄长度偏长，整个机构运转时的动载荷会大幅提升，驱动端需要的扭矩也会成倍增加，甚至会出现杆件运动干涉的死点位置。

　　整套机构的安装边界需要重点关注，多组步行单元对称布置在机架两侧的时候，要保证相邻两组连杆在运动到极限位置时不会发生碰撞，尤其是彩色区分的不同杆组，在曲柄回转一周的过程中，每根杆件的运动包络范围都要提前做干涉检查，足端处于最低支撑位置时，整个机架的底部离地间隙要预留足够的空间，避免机架底部和地面凸起发生剐蹭。驱动端的输入轴一般布置在机构的中心对称位置，两侧的曲柄相位差需要保持180度，这样两侧足端交替落地支撑的时候，整个平台的重心波动会控制在很小的范围内，行走过程的平稳性更好，不会出现明显的上下颠簸。

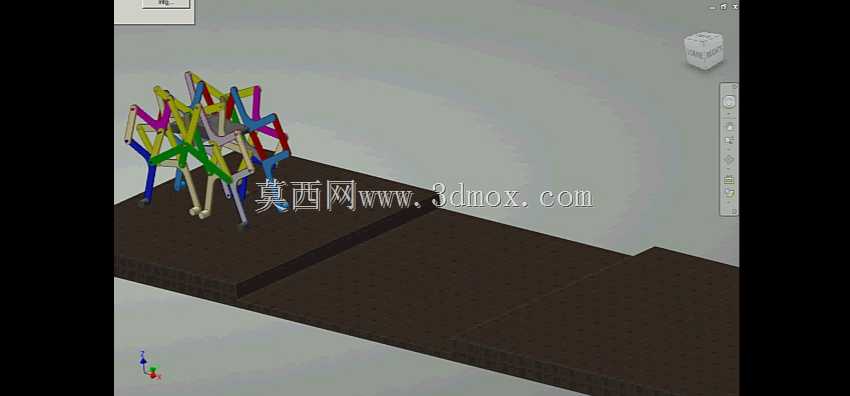

　　从功能特性来看，这套机构只需要单一方向的连续回转输入就能实现完整的行走动作，不需要复杂的控制系统协调多个驱动源的动作，相比多舵机驱动的足式机器人，结构可靠性更高，控制逻辑更简单，后期维护只需要定期给铰接点的转动副加注润滑脂即可，不需要复杂的传感器校准和程序调试。做动态模拟的时候，可以直观看到每根杆件的受力变化，在足端接触地面的支撑阶段，对应受力杆件的载荷会达到峰值，设计杆件截面的时候可以根据这个峰值载荷做强度校核，在保证结构刚度的前提下尽可能降低杆件重量，减少运动过程中的惯性冲击。

　　如果要把这套机构落地到实际设备上，还要考虑铰接点的轴承选型，因为转动副是持续往复摆动的，选用带密封的深沟球轴承可以有效阻挡户外的灰尘、泥水进入铰接间隙，延长结构的使用寿命。足端可以加装防滑的橡胶垫，增加和地面的摩擦力，避免在光滑路面行走时出现打滑。整个机构的宽度方向尺寸可以根据搭载的设备平台大小做等比例缩放，缩放的时候要注意所有杆件的长度比例保持不变，否则足端的轨迹形状会发生变化，影响行走性能。另外在驱动端可以加装减速齿轮组，匹配常用的低速大扭矩驱动源，让整个机构的行走速度控制在合理范围内，避免速度过快导致的步态失稳。
