双缸往复式蒸汽动力装置结构设计

　　这套双缸蒸汽动力结构，核心面向小型蒸汽动力演示、教学实训以及微型蒸汽驱动设备的动力输出场景，在科普教具、小型船舶模型动力、复古动力装置复刻领域有着明确的应用指向，区别于大型工业蒸汽轮机的高参数设计，该结构更侧重结构原理的直观呈现与运行稳定性的平衡。从实际用途来看，该装置通过蒸汽介质的压力能转换为旋转机械能，可直接驱动低转速、小扭矩的负载端，比如配套的演示台架、小型推进机构，双缸的布局能够有效抵消单缸蒸汽机往复运动的死点问题，让动力输出的连续性大幅提升，避免单缸结构在曲柄处于上下止点时无法自启动的缺陷。

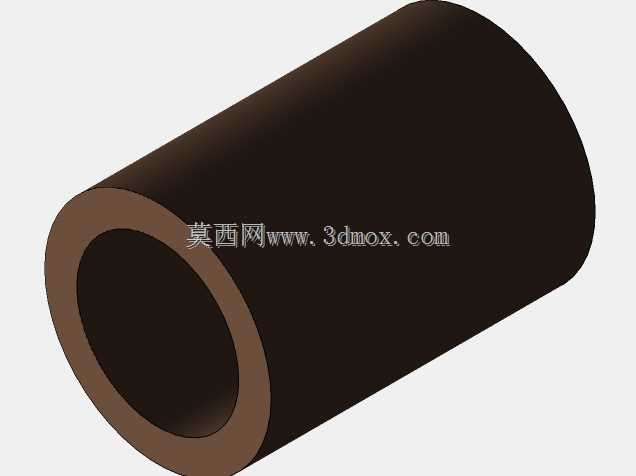

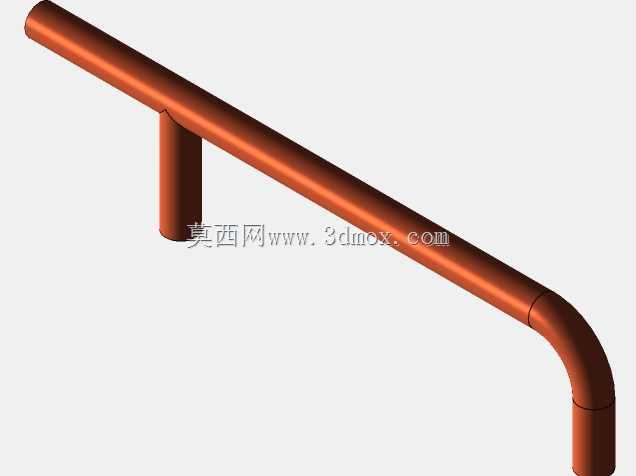

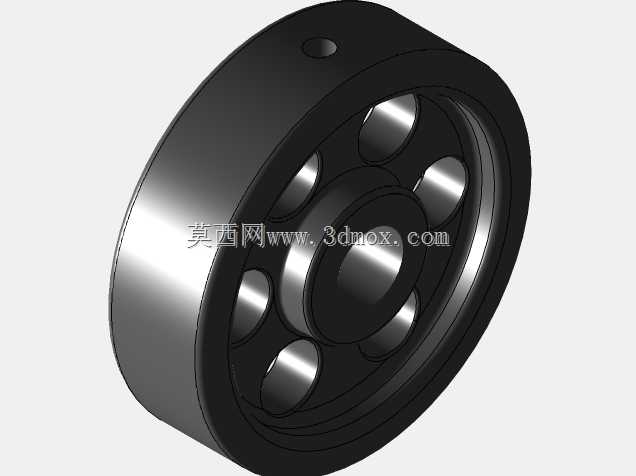

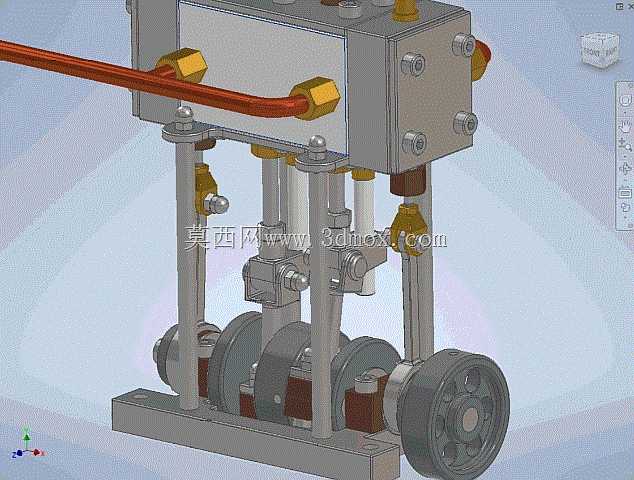

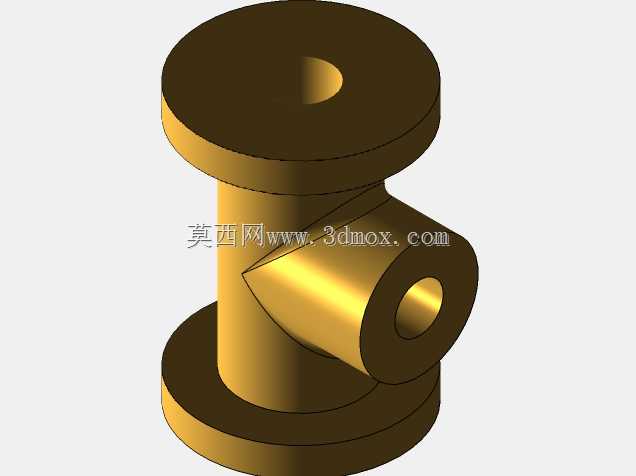

　　在功能特性层面，这套结构采用双缸并列立式布局，两个气缸的曲柄相位呈90度交错布置，任意时刻至少有一个气缸处于做功冲程，能够保证曲轴输出扭矩的波动控制在较小范围内，运行过程中无需额外配置飞轮储能结构也能维持平稳转动。配气机构采用滑阀式配气设计，通过联动的阀杆控制两个气缸的进排气时序，蒸汽从上部进气管路经铜质管路分配到两个气缸的进汽口，做完功的乏汽从气缸下部的排汽通道引出，管路采用硬管弯折成型搭配压紧式管接头，既保证了密封性能，也让整体结构的装配逻辑更清晰，便于拆解观察内部流道走向。

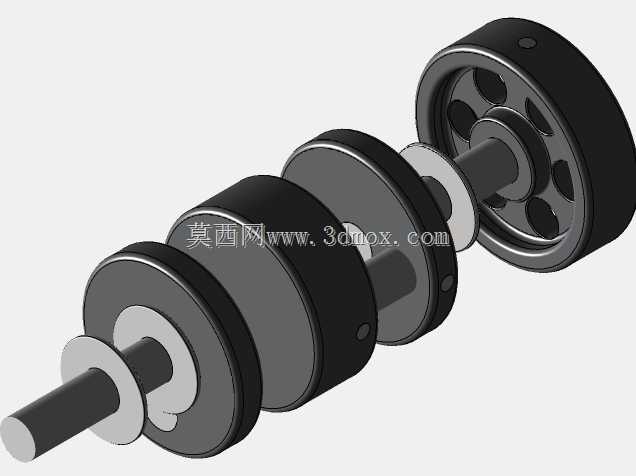

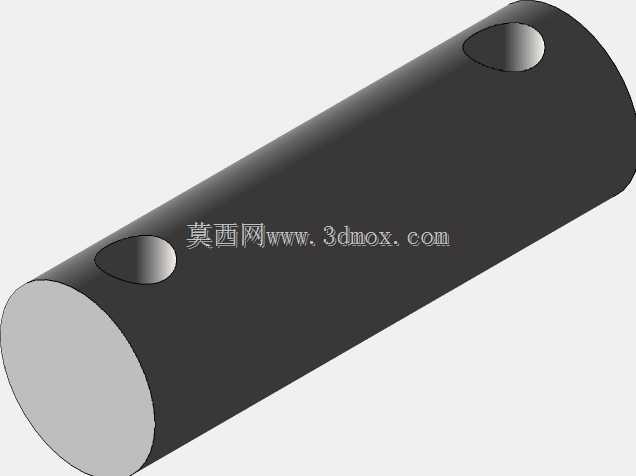

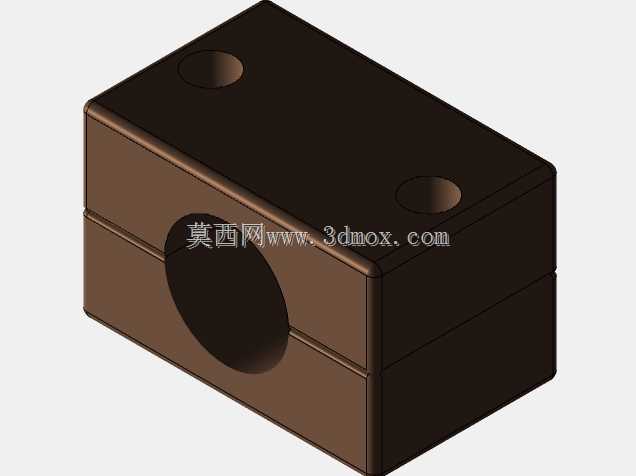

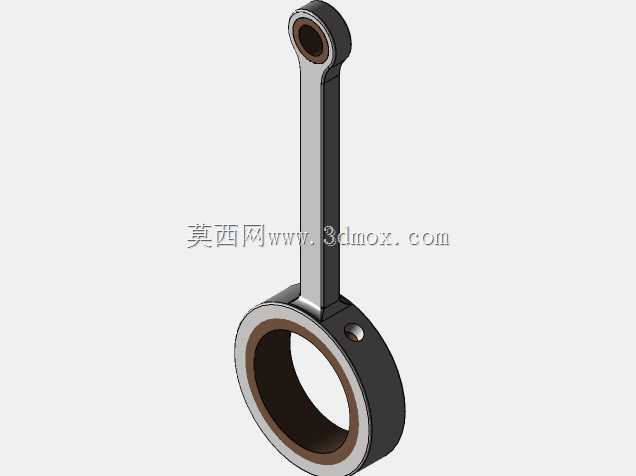

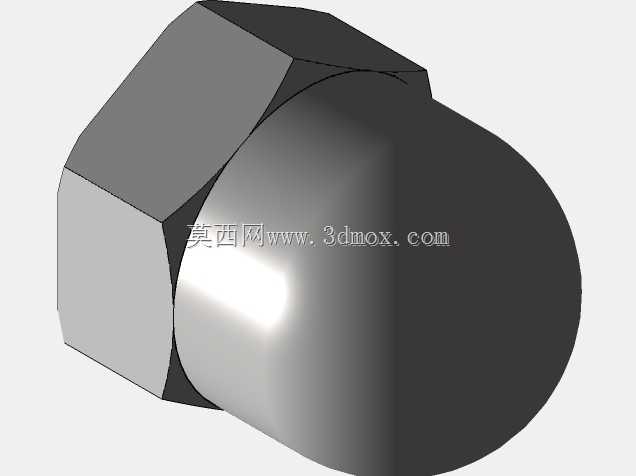

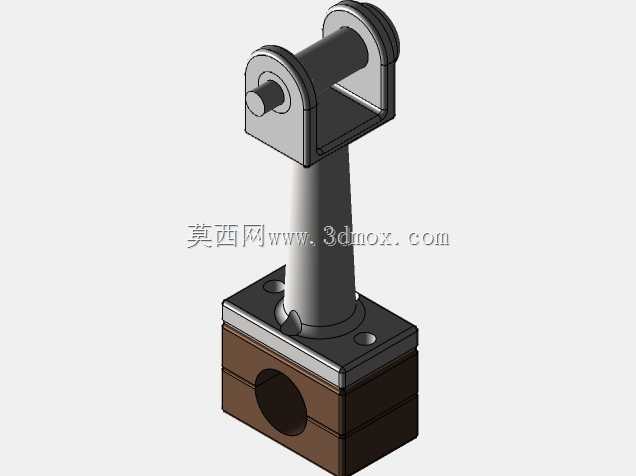

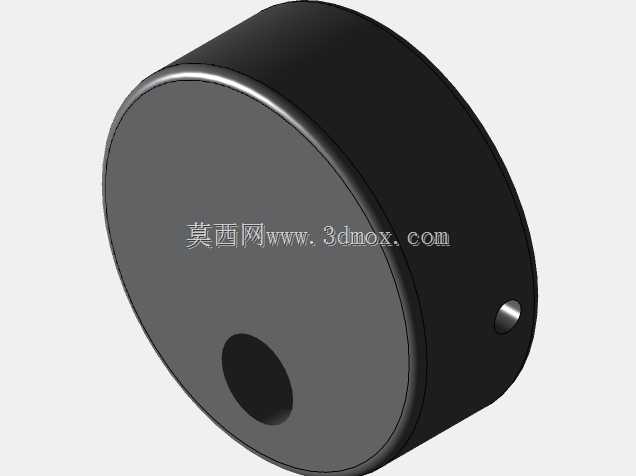

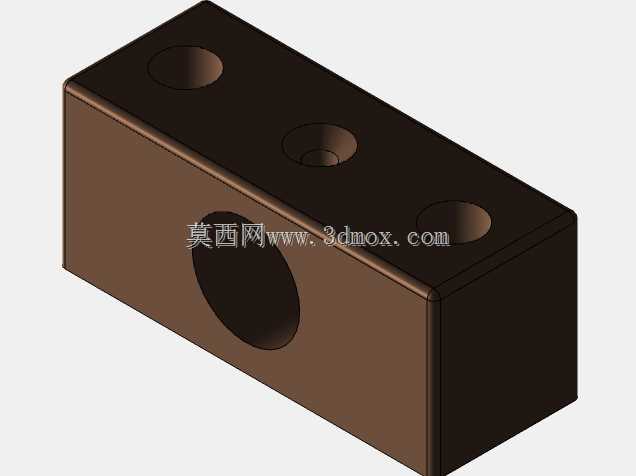

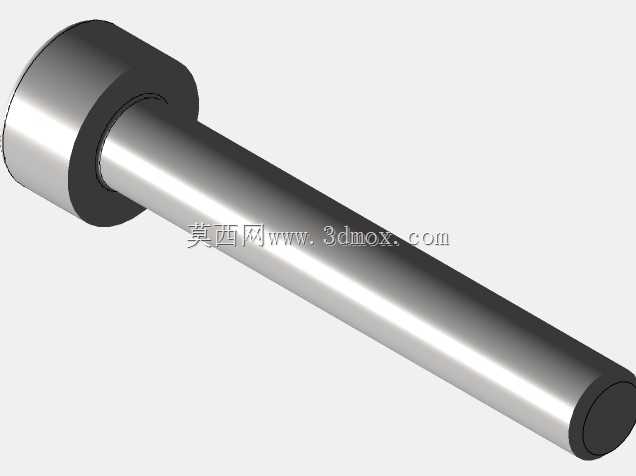

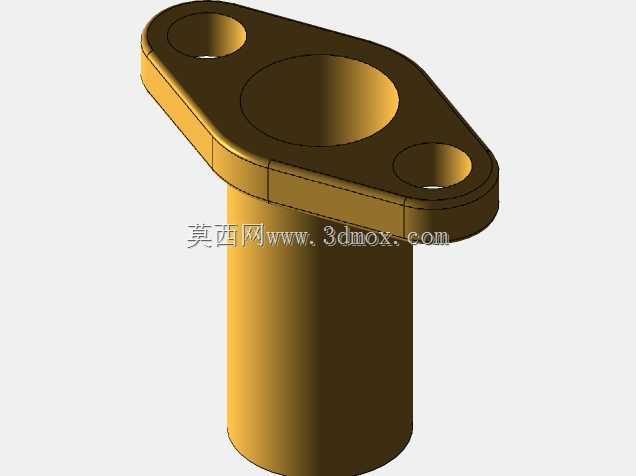

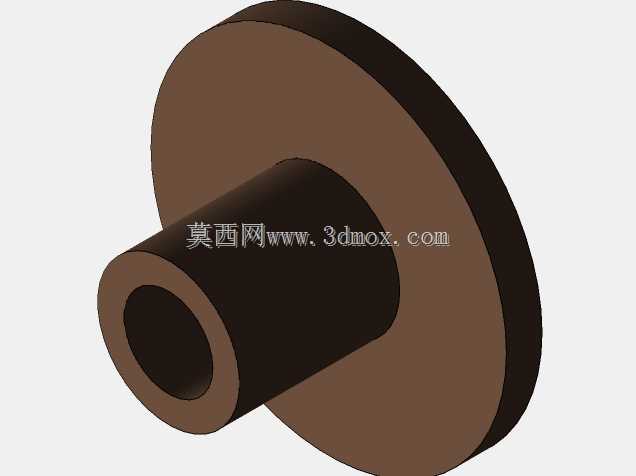

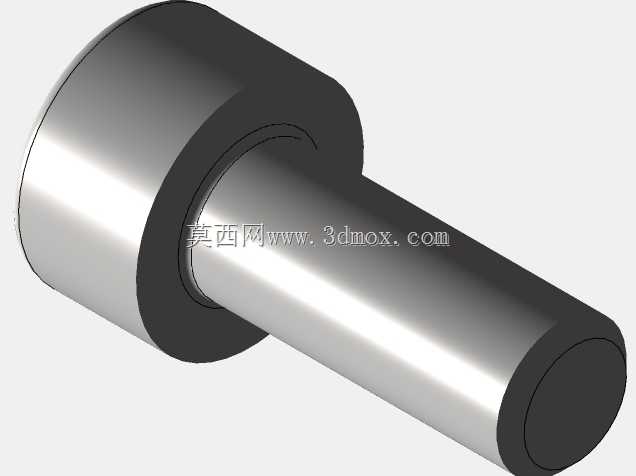

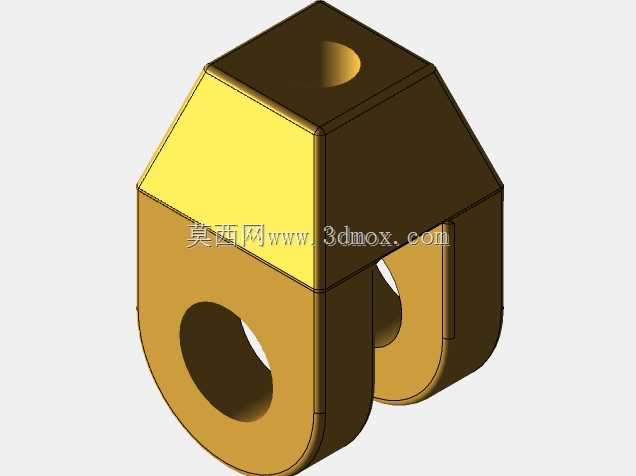

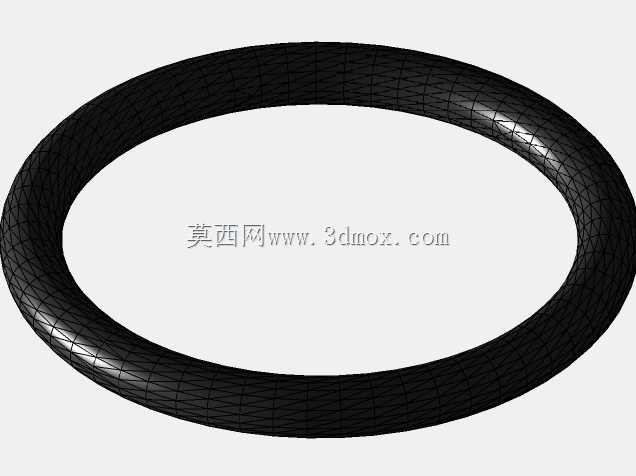

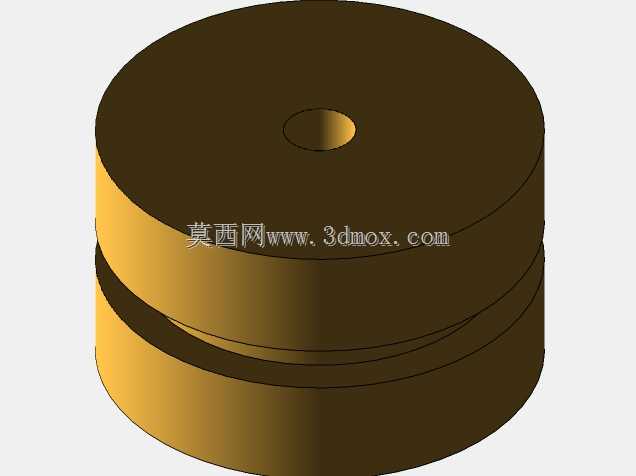

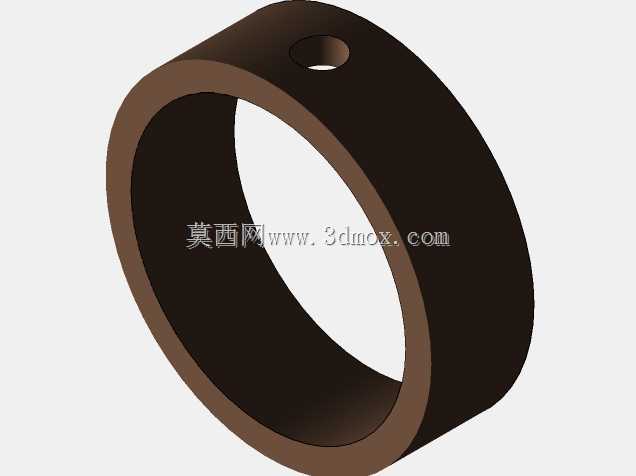

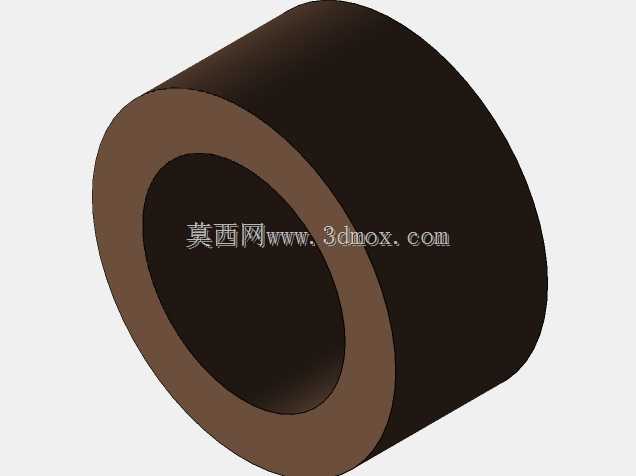

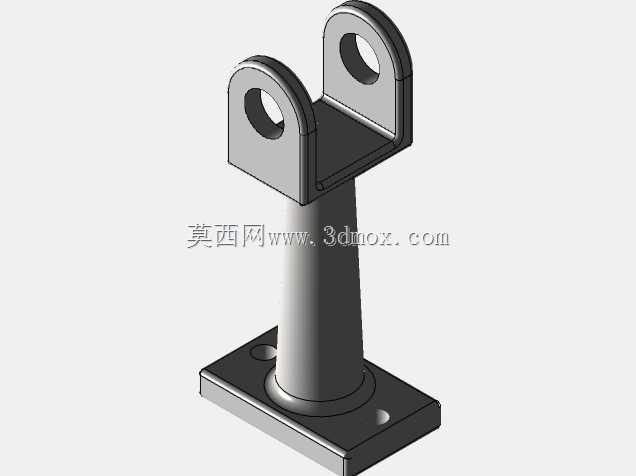

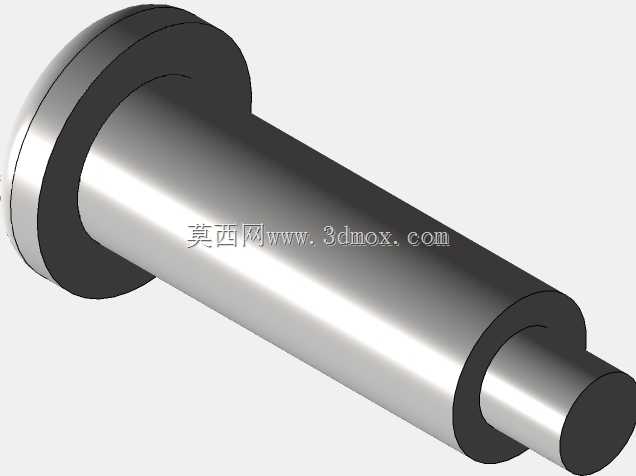

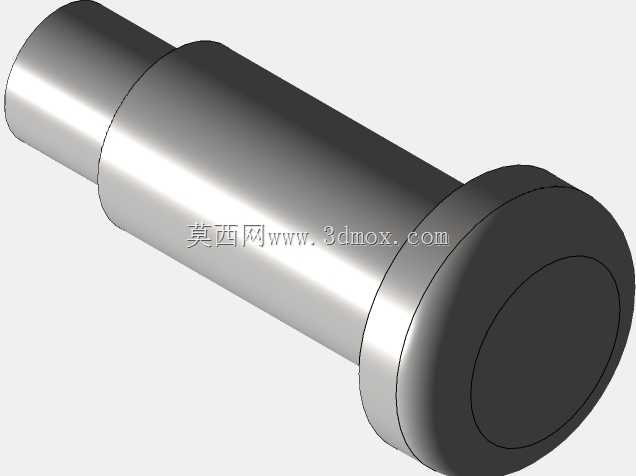

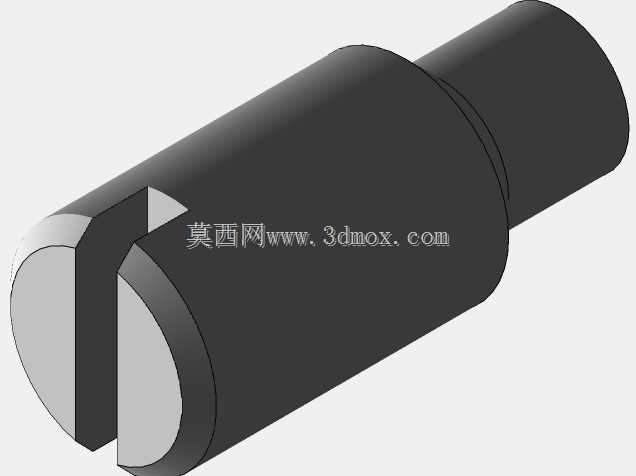

　　设计思路上，整套结构优先遵循机械原理的可实现性，所有运动副都预留了合理的配合间隙，气缸与活塞之间采用低摩擦的配合公差，活塞杆与气缸端盖之间设置了密封填料腔，可填充密封材料防止蒸汽泄漏。曲轴部分采用整体式支撑结构，两个主轴承座直接集成在底部安装底座上，保证曲轴的支撑刚度，避免运行过程中出现挠曲变形。连杆采用分体式大头设计，便于和曲轴的曲柄销装配，小头通过活塞销与活塞连接，所有铰接位置都设计了润滑注油点，可定期加注润滑脂降低运动磨损。

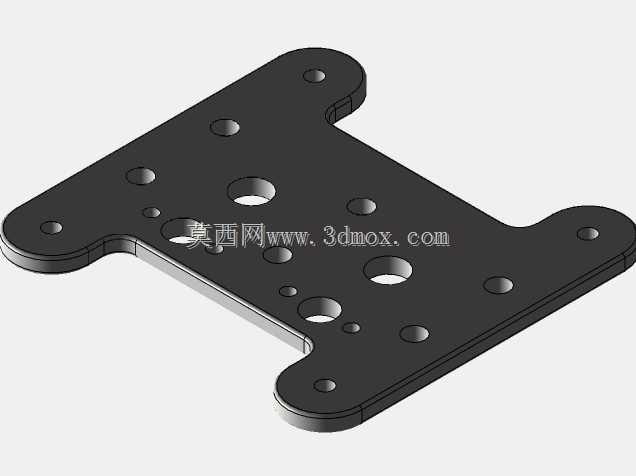

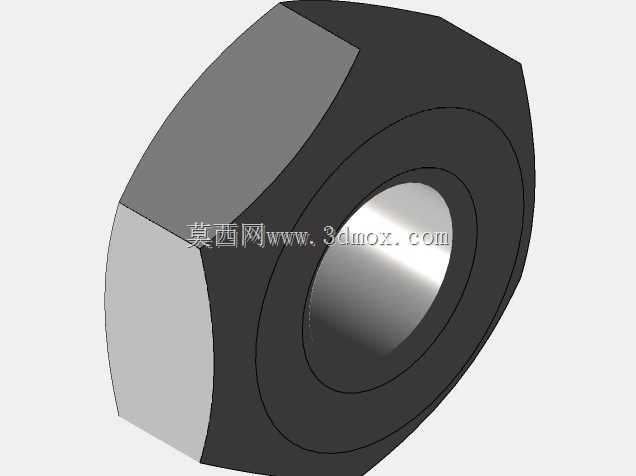

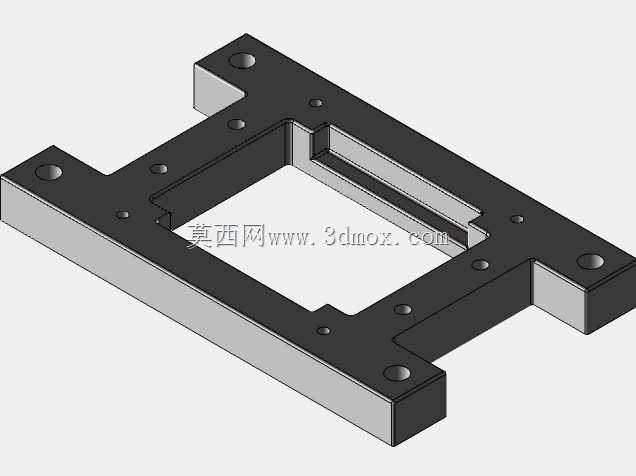

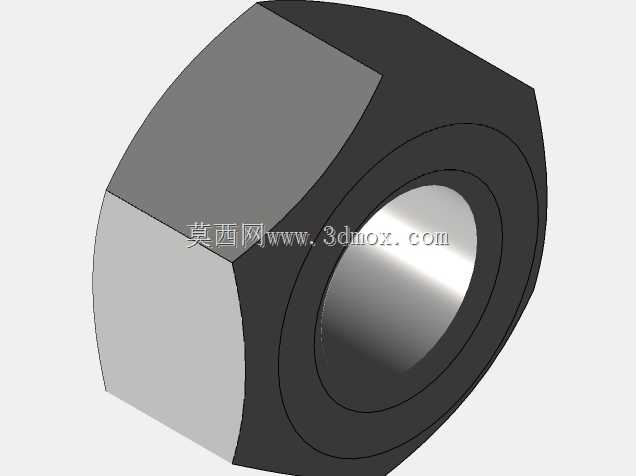

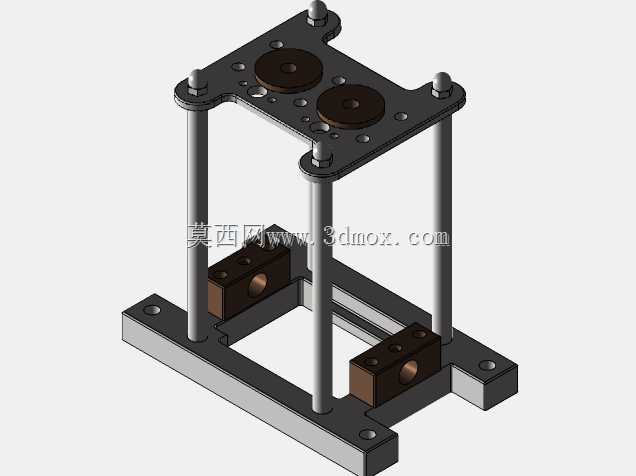

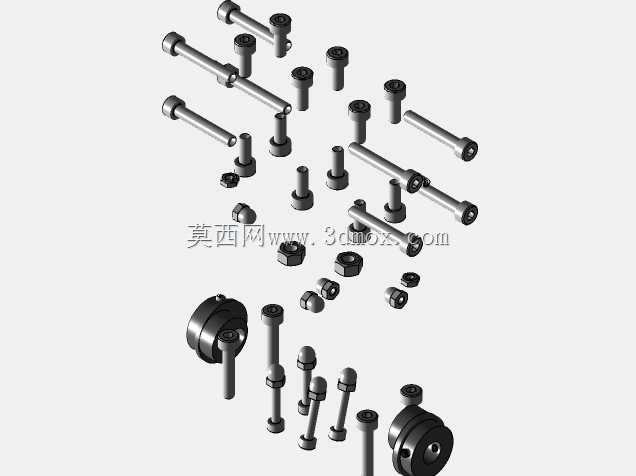

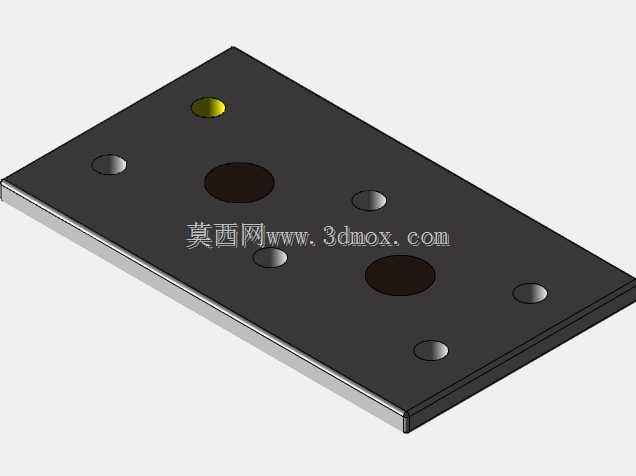

　　从安装边界与外形尺寸来看，整套装置采用矩形平板式安装底座，底座上预留了四个对称的安装通孔，可通过螺栓固定在台架或者设备基座上，安装孔的孔距按照标准小型动力台架的通用尺寸设计，适配多数教学演示台的安装接口。整体结构的重心落在底座中心区域，立式布局让设备的占地面积更小，上部的气缸总成与下部的曲轴总成在垂直方向对齐，运行时的往复惯性力可通过底座直接传递到安装基础，不会产生额外的倾覆力矩。外部管路沿着气缸侧面布置，没有超出底座的轮廓边界，避免安装时与周边部件产生干涉，所有外露的紧固件都采用标准外六角螺栓，拆装时使用通用扳手即可完成维护，无需特殊定制工具。

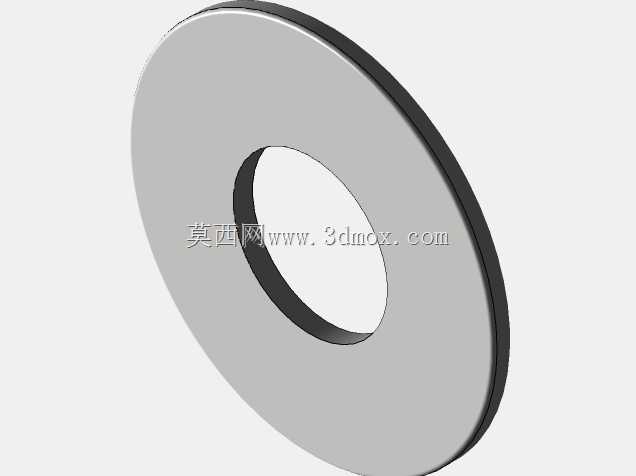

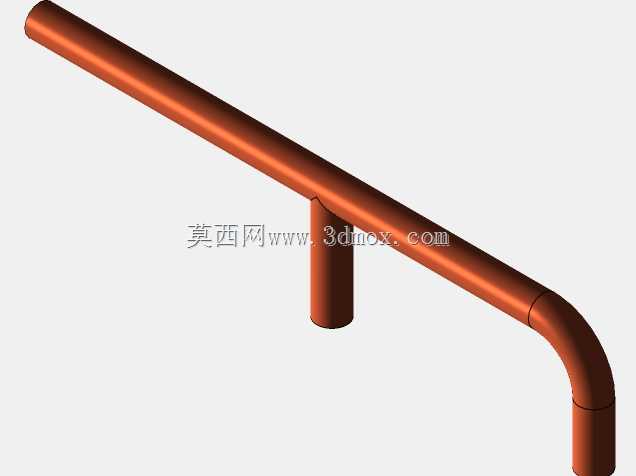

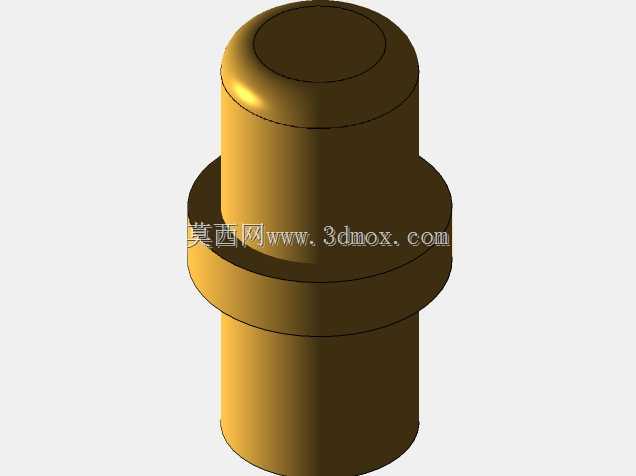

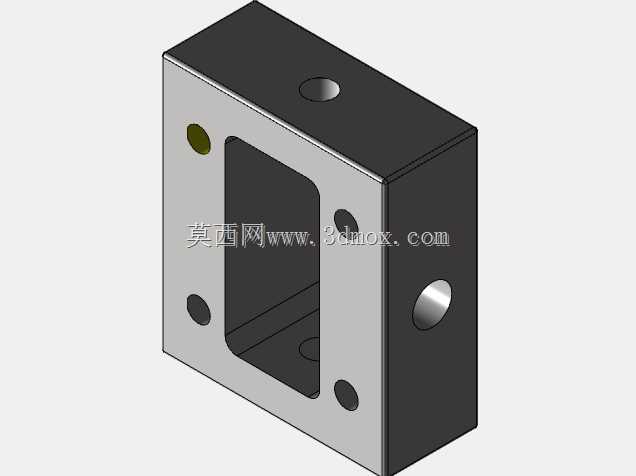

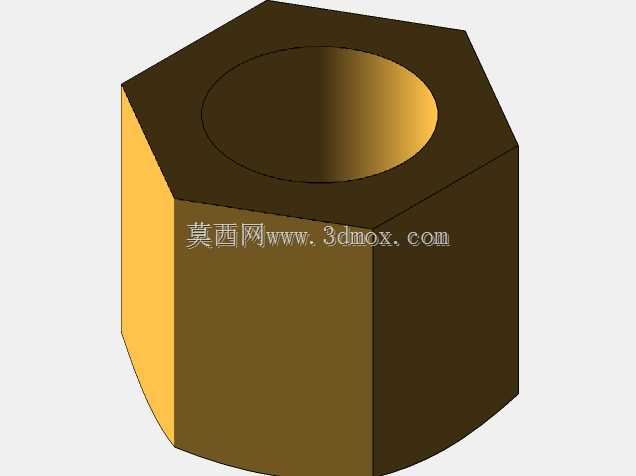

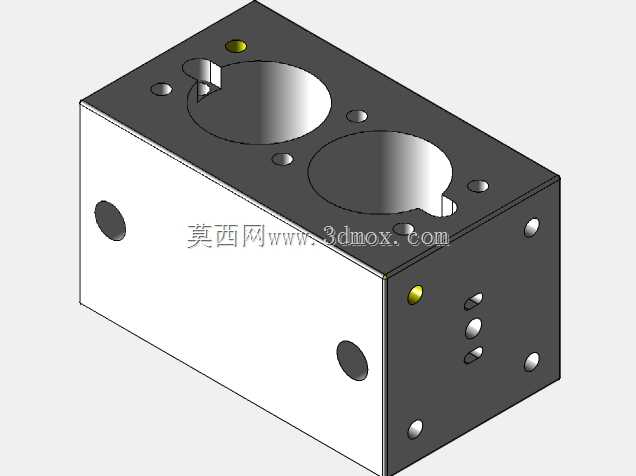

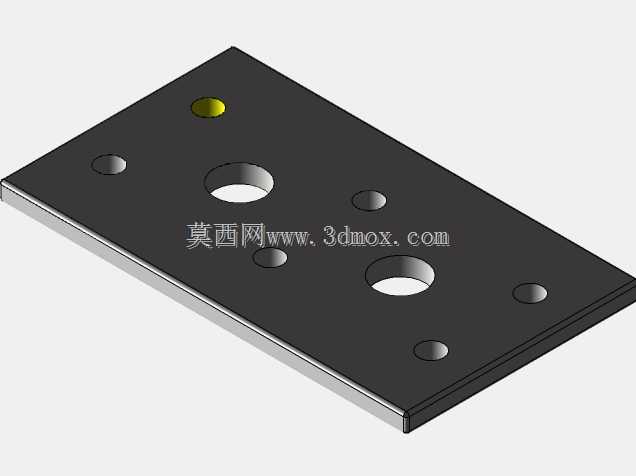

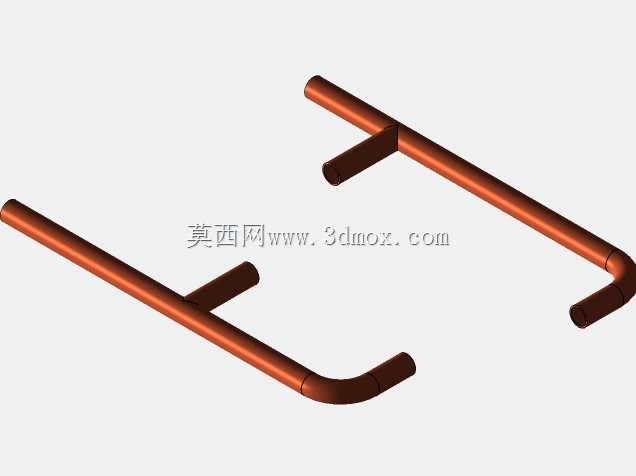

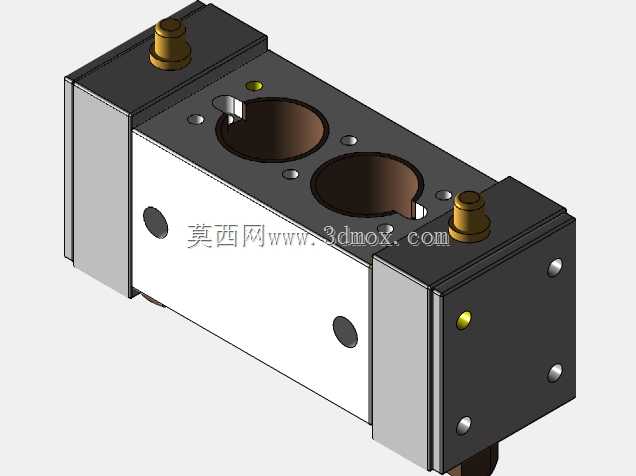

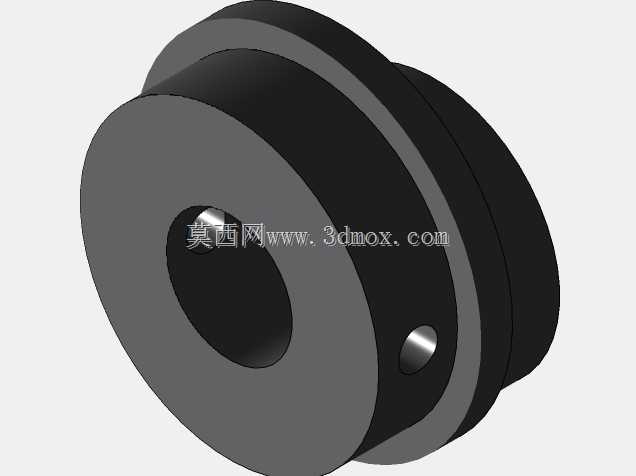

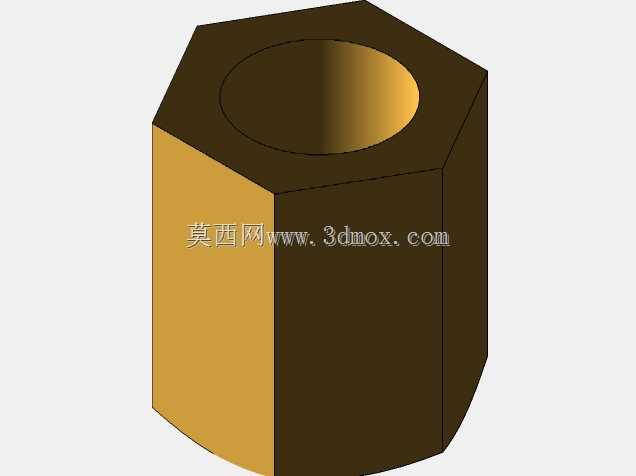

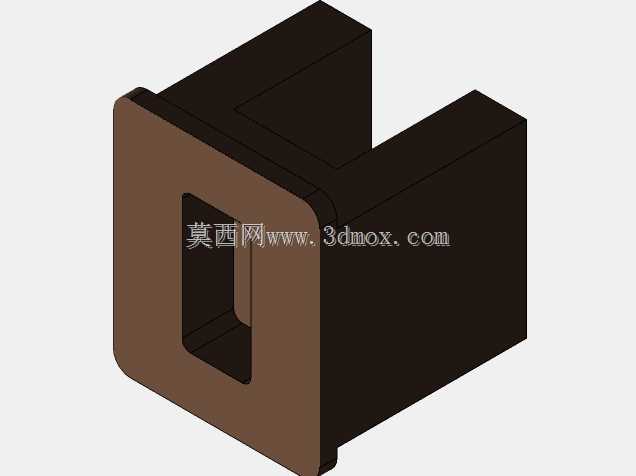

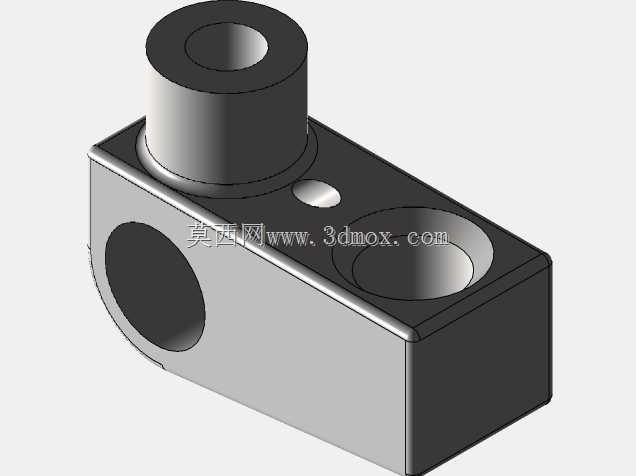

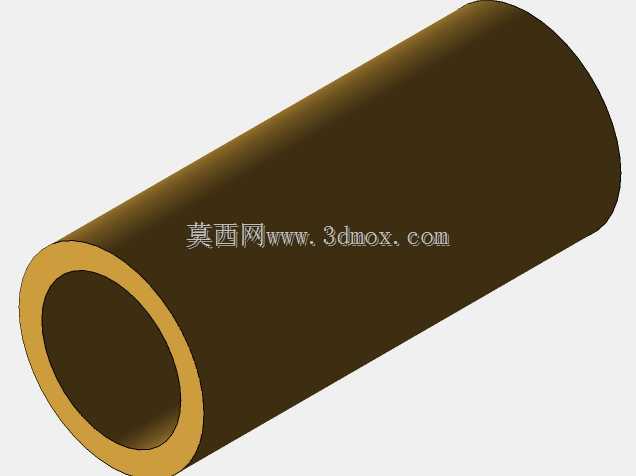

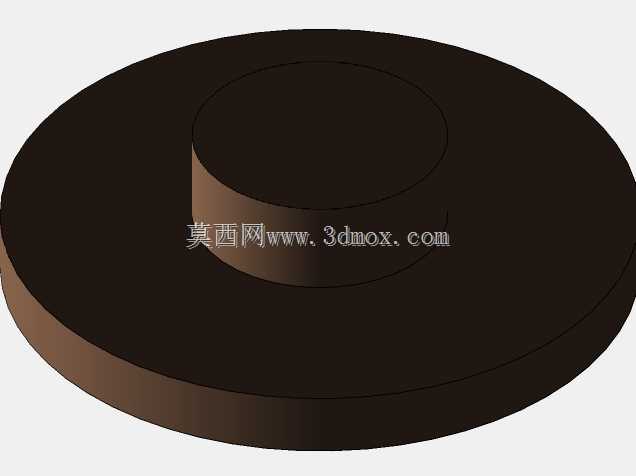

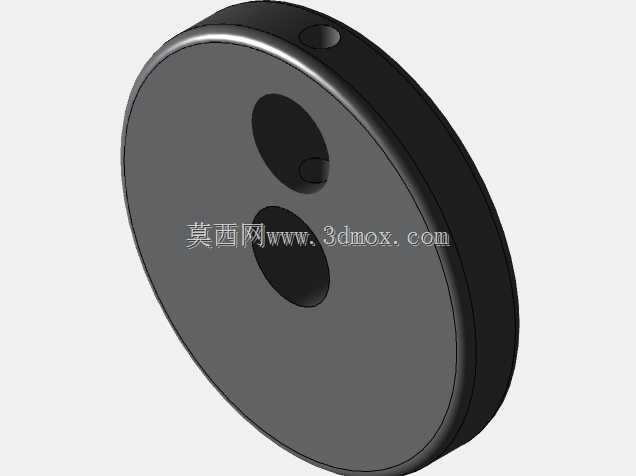

　　细节设计上，气缸体采用方形截面结构，相比圆形气缸更便于加工安装平面，缸盖通过四个对称布置的螺栓压紧在缸体上，中间夹有密封垫片保证蒸汽腔的密封性能。进气管路采用紫铜管弯折成型，管接头采用黄铜材质的卡套式接头，既能承受蒸汽的温度压力，也具备一定的抗腐蚀能力，长期使用不会出现锈蚀卡滞的问题。曲轴端部预留了动力输出接口，可通过联轴器连接负载，也可安装带轮通过皮带传递动力，接口尺寸按照微型动力装置的通用轴径设计，可直接适配多数小型负载的连接需求。
