带多节车厢的轨道列车仿真结构

　　这套轨道列车结构可应用于轨道交通教学演示、小型游乐设施轨道车设计参考、物流分拣轨道输送系统的原理验证场景，也能作为机械原理课程中路径约束运动的典型教学案例，帮助从业者理解沿固定路径运动的机构约束逻辑。从实际用途来看，该结构完整还原了列车编组在弯曲轨道上的运行状态，可用于验证多节铰接车辆通过小曲率半径弯道时的运动干涉情况，也能为厂区内轨道式物料转运车的编组设计提供运动学参考，避免实际投产时出现车厢脱轨、相邻车厢碰撞的问题。

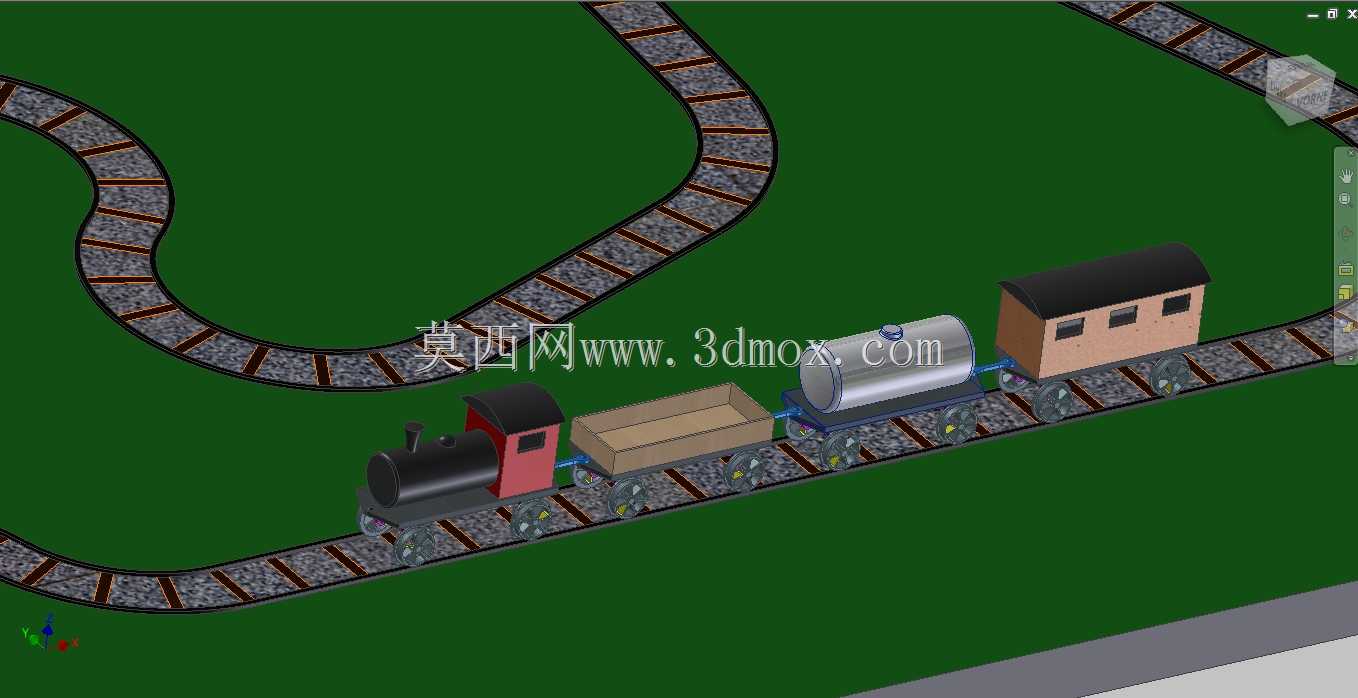

　　功能特性层面，整套结构包含蒸汽机车头、敞篷货运车厢、罐式储运车厢、封闭式客运车厢四个编组单元，各车厢之间通过铰接式车钩连接，可在水平弯曲轨道上实现连续无卡滞运行，车轮与轨道的配合间隙经过合理设定，既保证运行时的导向精度，又预留了足够的弯道通过余量，不会因为轨道曲率变化出现轮缘卡滞。轨道采用常规有砟轨道的结构形式，轨距与轮对宽度匹配，弯道段的轨距没有额外加宽，可验证常规轨距下列车通过连续S弯的通行能力。

　　设计思路上，整套结构优先保证运动逻辑的准确性，先确定轨道的中心线路径，再基于路径约束设定每节车厢的运动基准点，将车钩的铰接点设置在相邻车厢的端梁中心位置，保证车厢转弯时可绕铰接点自由转动，不会出现刚性连接导致的别卡问题。机车头的动力输出采用沿路径驱动的逻辑，后续车厢通过铰接点跟随前车运动，不需要额外设置动力源，完全还原真实列车的牵引运行模式。车轮部分采用带轮缘的轨道轮结构，轮缘高度与轨道侧面的间隙控制在合理范围，既可以防止脱轨，又不会因为间隙过小增大运行阻力。

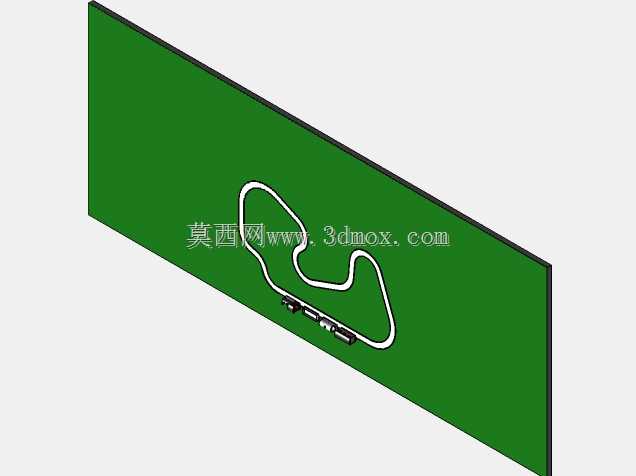

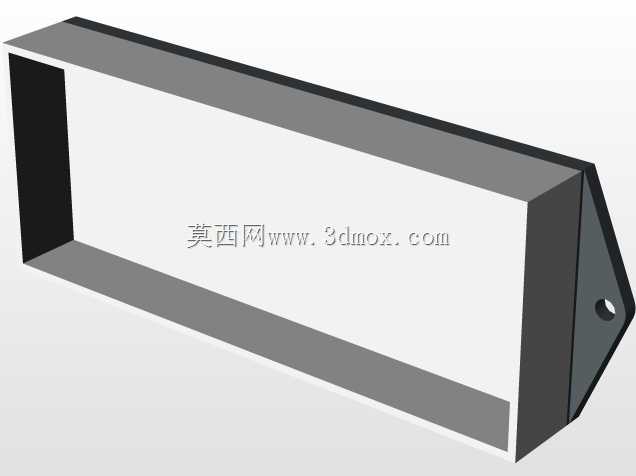

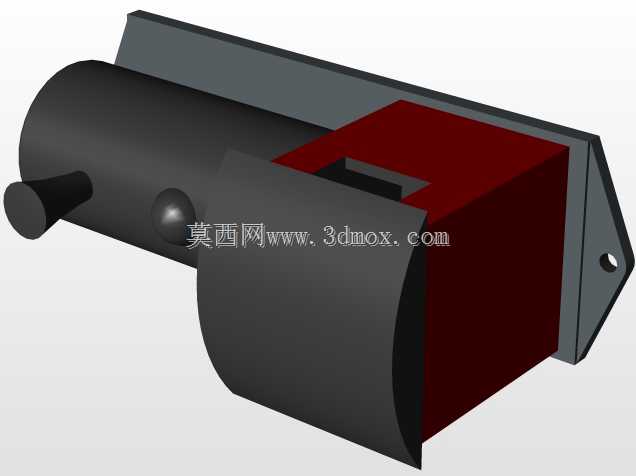

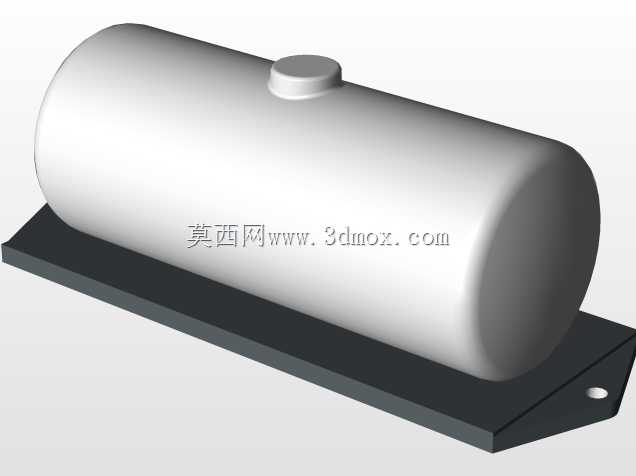

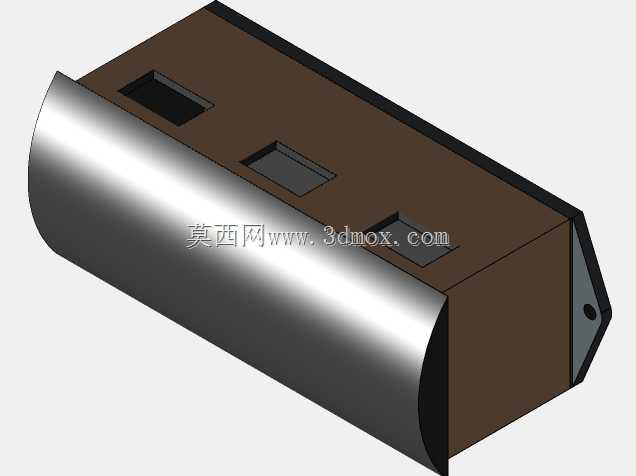

　　外形尺寸与安装边界方面，整套轨道铺设在矩形平面区域内，连续S弯轨道的最小曲率半径可满足四节编组列车的通行需求，轨道外侧预留的安全距离不小于单节车厢宽度的1/3，避免车厢转弯时超出安装区域边界。单节车厢的长度与宽度比例参考真实窄轨列车的比例设定，车钩的铰接行程预留了足够的伸缩量，可适应轨道上下坡（若后续拓展坡道场景）与弯道带来的车距变化。机车头的锅炉、驾驶室结构，货运车厢的敞篷货厢结构，罐车的圆柱形罐体结构，客运车厢的封闭式厢体结构都做了等比例还原，各部件的安装位置没有超出车辆限界，在轨道上运行时不会与周边固定结构发生干涉。

　　在实际建模过程中，需要重点关注轮对与轨道的配合约束，以及车钩铰接点的自由度设定，若要实现动态模拟，需要将轨道中心线作为运动路径，给机车头添加沿路径移动的驱动，同时给各车厢添加随前车的跟随约束，还要注意各车厢的重心位置，避免运行时出现侧翻。另外，连续弯道段的轨道铺设精度会直接影响运行流畅度，轨道接头处的错位量需要控制在极小范围内，否则会出现车轮通过接头时的冲击卡顿。这套结构的运动逻辑也可以迁移到其他沿固定路径运行的多节编组设备设计中，比如轨道巡检车、厂区轨道物流车、景区观光小火车等产品的前期方案验证，通过三维模拟提前排查运动干涉、通行能力不足等问题，减少后续物理样机的试错成本。
