自行车散热型波浪盘式制动盘结构

这款制动盘是针对山地车、公路车等两轮骑行装备的制动需求开发的核心制动部件，日常骑行场景中，不管是长距离下坡的持续制动工况，还是城市通勤的频繁点刹场景，都能依靠自身结构特性稳定输出制动力。从实际使用场景来看，这类盘式制动器相比传统圈刹结构，不会受到轮圈沾水、沾泥的影响，雨天、非铺装路面骑行时的制动可靠性提升明显，能避免轮圈磨损带来的刹车力衰减问题，适配绝大多数采用国际标准六钉安装规格的自行车花鼓，安装孔位的分布尺寸遵循通用骑行配件的安装边界，不需要额外改装花鼓结构就能完成装配。

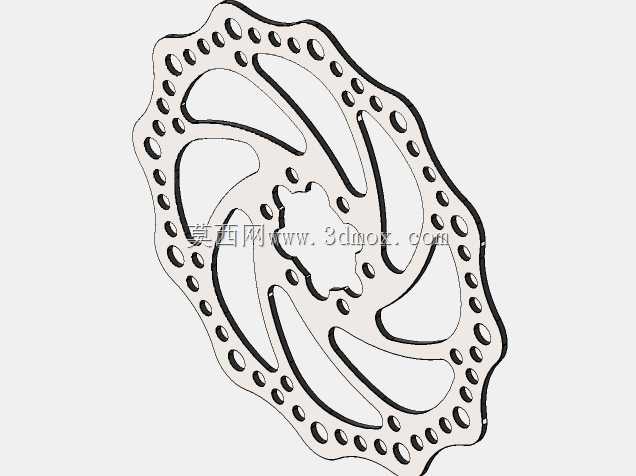

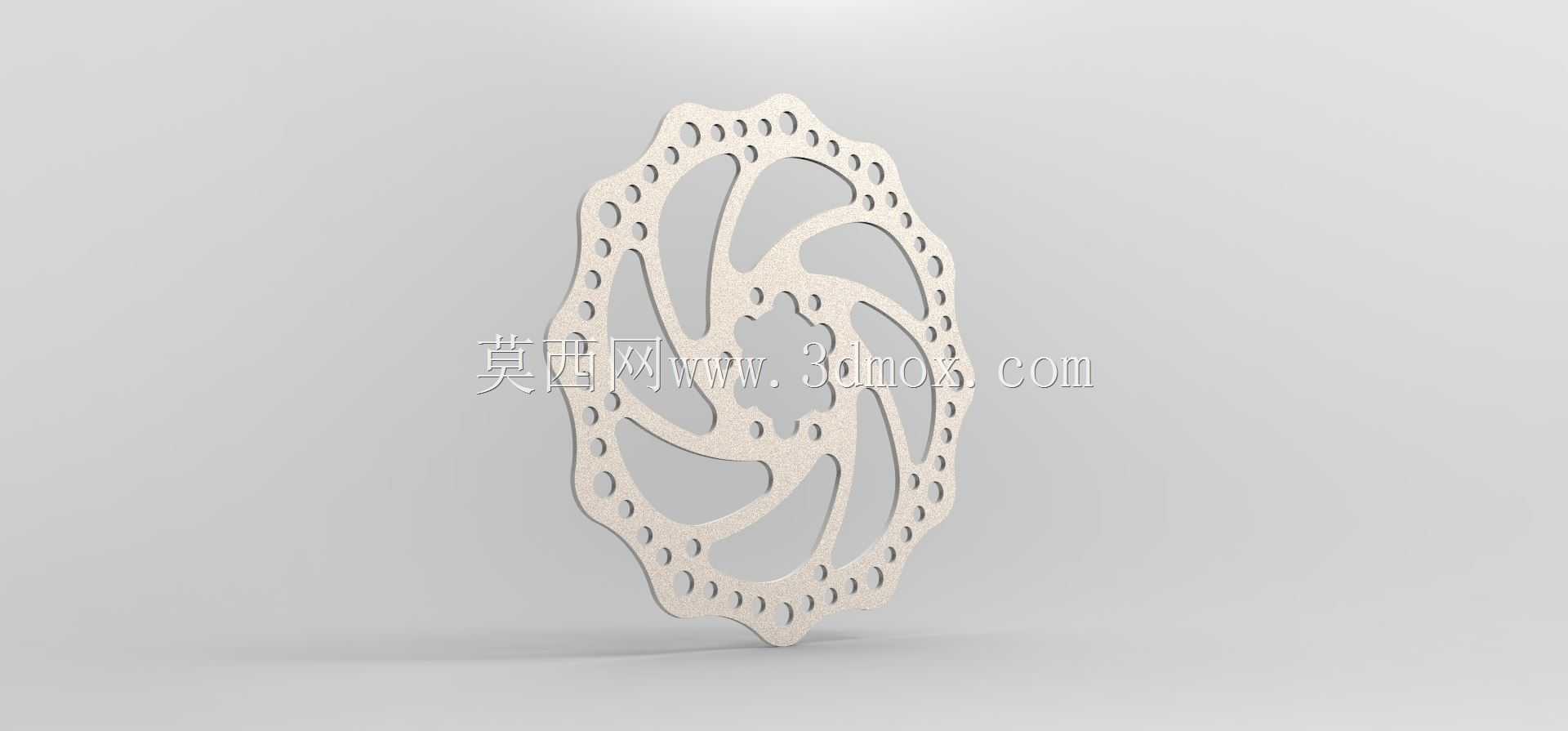

设计过程中优先考虑了制动过程的散热需求，盘面采用波浪形外轮廓，相比正圆形制动盘，边缘与空气的接触面积更大，持续制动时摩擦产生的热量能更快通过空气对流散出，避免高温导致的制动片热衰、制动力下降问题。盘面分布的多组镂空孔洞，一方面进一步提升了散热效率，另一方面能在制动过程中刮除制动片表面附着的泥沙、碎屑，减少硬质颗粒对制动盘和来令片的异常磨损，同时镂空结构也降低了制动盘自身的转动惯量，减少骑行过程中的轮组重量负担，提升踩踏响应的灵敏度。

盘面的加强筋结构从中心安装位向外辐射延伸，在控制整体厚度的前提下提升了盘体的结构刚性，大力制动时不会出现盘片形变、蹭碟的问题，中心的花键适配结构能和花鼓安装位紧密贴合，制动时的扭矩传递更均匀，不会出现单点受力过大导致的盘片开裂问题。边缘的波浪形轮廓除了散热作用外，还能在制动片贴合盘片的过程中逐步切入，避免制动瞬间抱死导致的车轮打滑，提升骑行过程中的制动平顺性，不管是日常通勤的平缓制动，还是越野场景下的紧急制动，都能提供线性可控的制动力输出。

从安装边界来看，盘片的厚度控制在常规碟刹系统的适配范围内，兼容市面上绝大多数线拉、油压碟刹夹器，不需要调整夹器的安装间距就能完成适配，安装孔的位置度公差控制在较高精度范围内，装配后盘片的端面跳动量极小，正常转动过程中不会和来令片产生不必要的摩擦，减少骑行过程中的动力损耗。盘面的摩擦面做了平整化处理，和来令片的接触面积均匀，制动过程中不会出现局部压力过大导致的异响、抖动问题，长期使用后的磨损量也更均匀，能有效延长制动盘和来令片的更换周期。
