机床用组合式T型槽压紧夹具组件

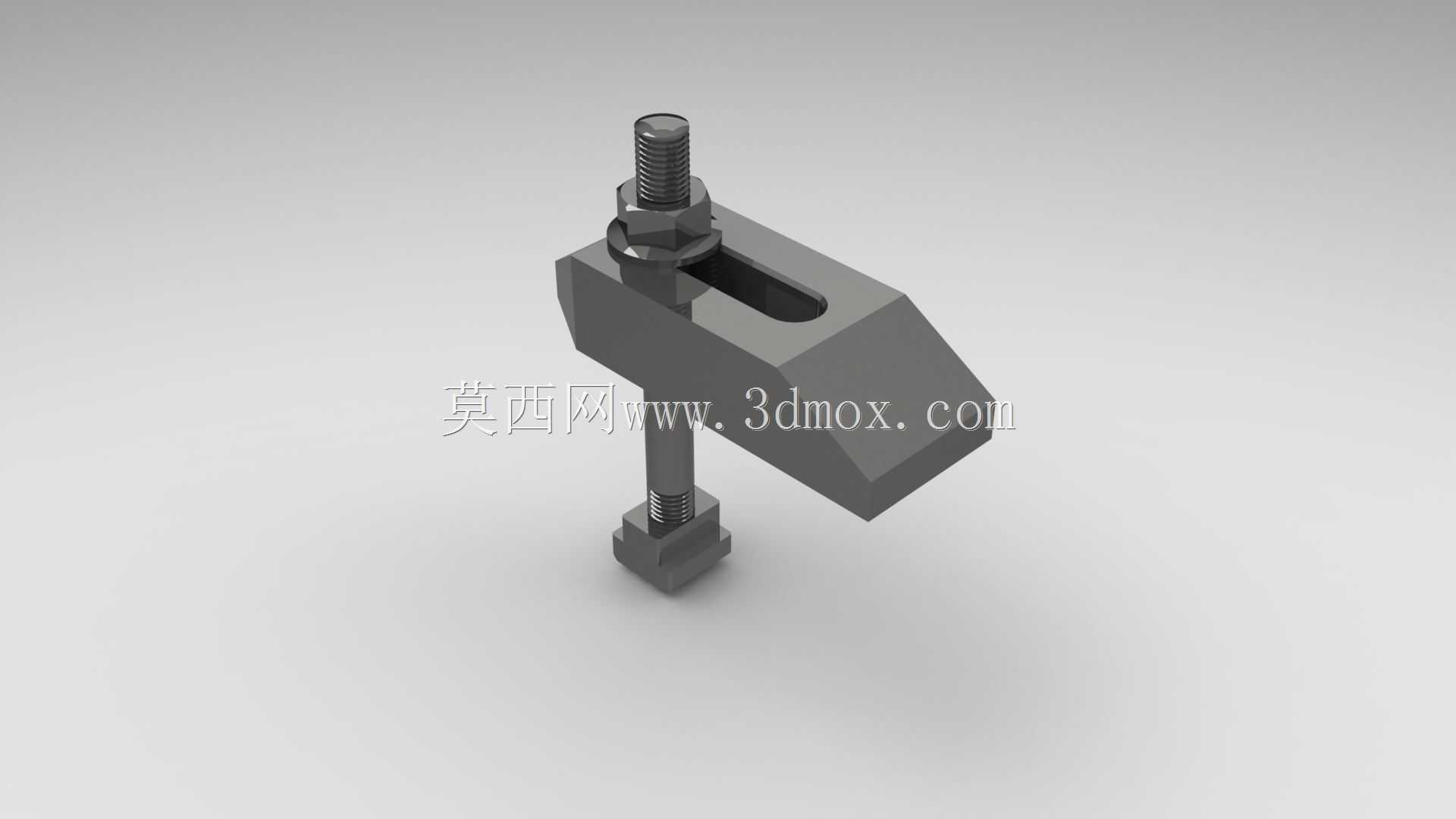

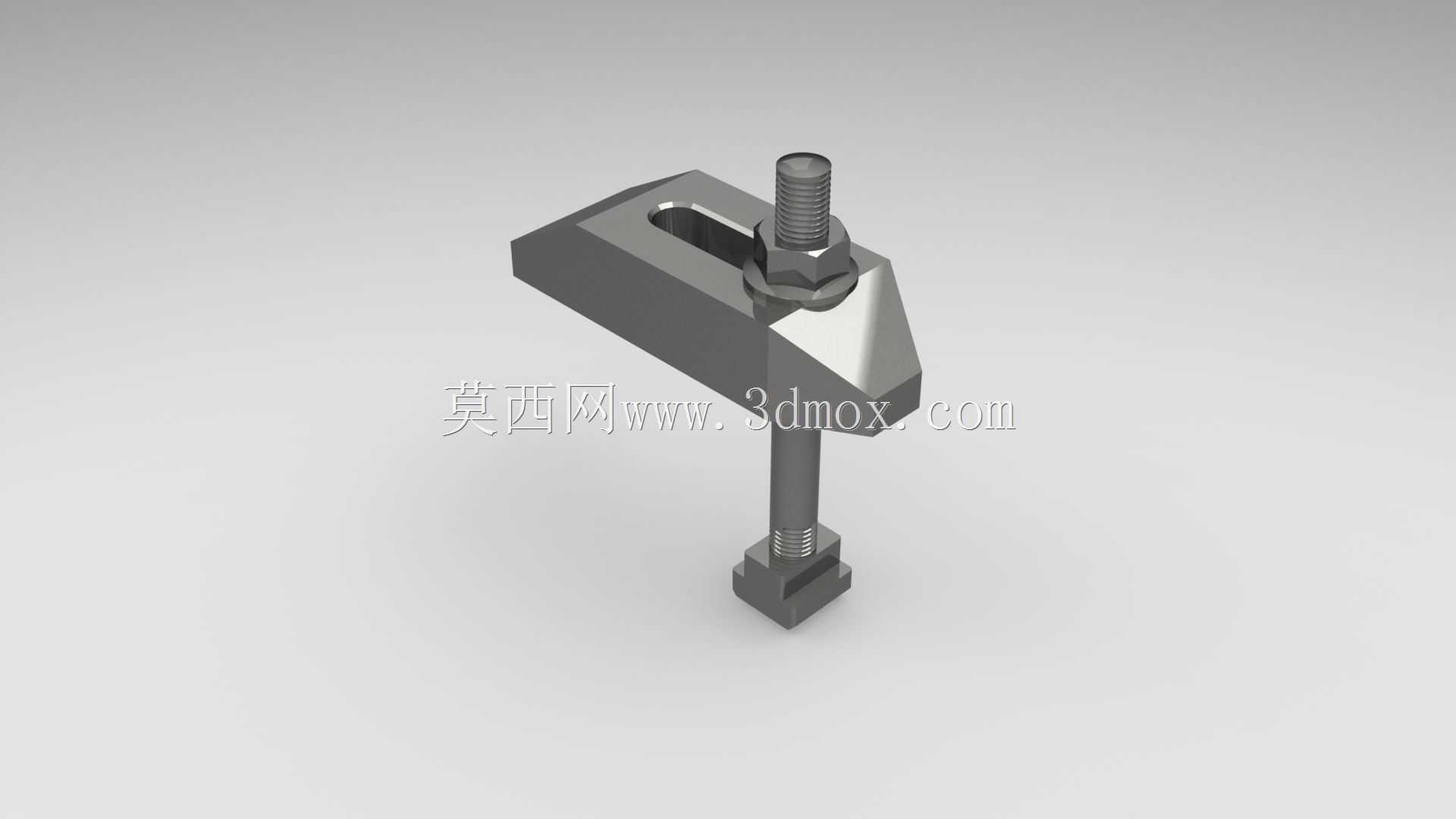

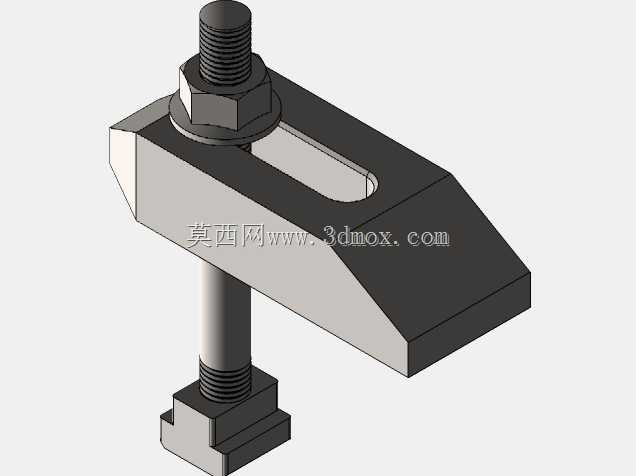

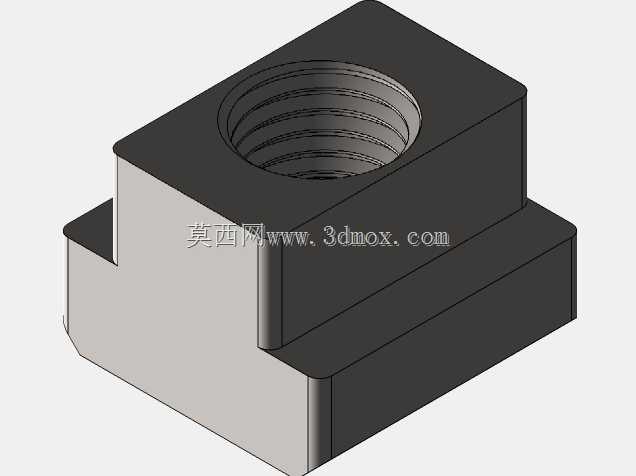

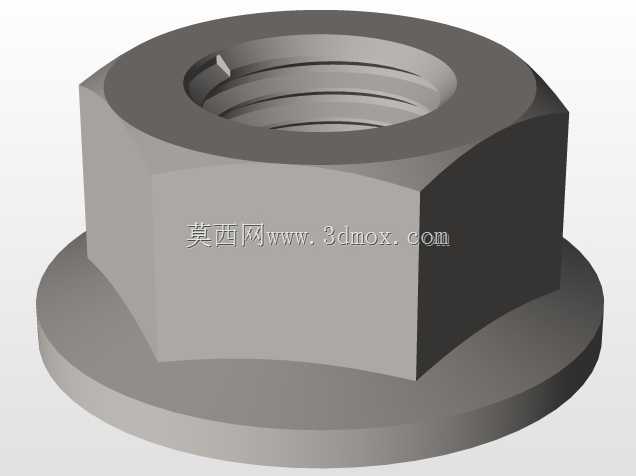

这套压紧类夹具组件，是机床加工工位上最常用的工件锁紧单元，日常在铣床、加工中心、钻床的T型槽工作台上随处可见，主要作用是把待加工的毛坯、半成品工件牢牢压在工作台面上，抵消切削过程中刀具带来的冲击载荷、扭转力矩，避免工件移位、振颤导致加工尺寸超差甚至飞出的安全隐患。整套组件的核心结构分为三个部分：带长槽的压块本体、多配置的法兰螺母与T型螺母、全螺纹螺柱。压块本体采用斜楔式受力结构，接触工件的一端做了下沉式压边，能避开工件上方的加工走刀路径，中间的长圆形通槽是安装调节位，允许压块根据工件的轮廓尺寸、装夹位置前后滑动调整压紧点，不用每次都精准对齐T型槽的固定位置，适配不同大小、不同装夹高度的工件，调整范围覆盖常规小型零件到中型板类、块类零件的装夹需求。T型螺母是直接嵌入机床工作台T型槽内的受力基础，做了9种不同配置，对应不同规格的T型槽宽度、螺柱螺纹规格，安装时直接从T型槽端部滑入对应位置即可，不需要从槽口逐段对位，装拆效率比普通螺栓高很多，螺母的头部和T型槽的接触面做了贴合度优化，锁紧时不会出现偏载翻转的问题，能把螺柱的锁紧力均匀传递到工作台槽体上，避免槽口局部受力过大产生压痕变形。带式夹具法兰螺母做了8种配置，法兰盘的存在增大了和压块本体的接触面积，锁紧时不需要额外加装平垫圈，就能分散螺母对压块的压应力，避免压块表面被压出凹坑影响后续重复使用的贴合精度，法兰端面的防滑齿纹能在锁紧后增大摩擦力，防止机床加工过程中的振动导致螺母回松退扣。螺柱采用全螺纹结构，两端分别和T型螺母、法兰螺母配合，可根据工件的装夹高度自由调整旋合长度，不需要准备多种长度规格的螺柱就能适配不同厚度的工件，压块下方的支撑端高度和压接端高度做了匹配设计，锁紧时能保证压块基本处于水平状态，避免倾斜压紧导致工件局部受力翘起。整套组件的安装边界完全适配标准机床T型槽的尺寸规范，不需要对工作台做额外改造就能直接替换原有老旧夹具，压块的外形做了倒角处理，没有尖锐棱角，操作人员装拆调整时不会被划伤，日常维护只需要定期清理螺纹副间的切屑、加注少量润滑油就能保证长期顺畅使用，在小批量多品种的机加工场景下，这套夹具的适配性远高于定制专用夹具，能大幅减少装夹辅助时间，提升设备的有效加工时长。
