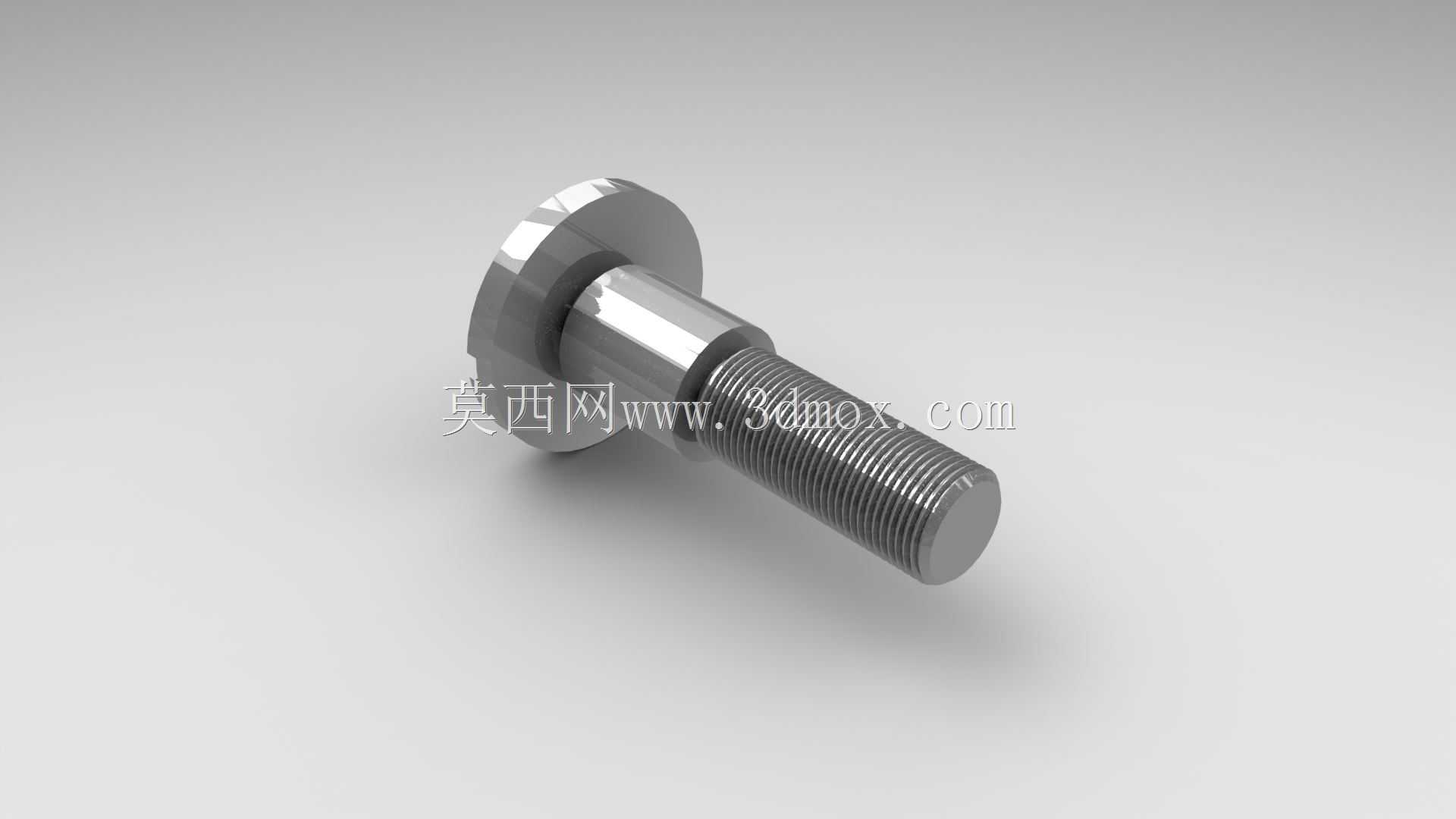

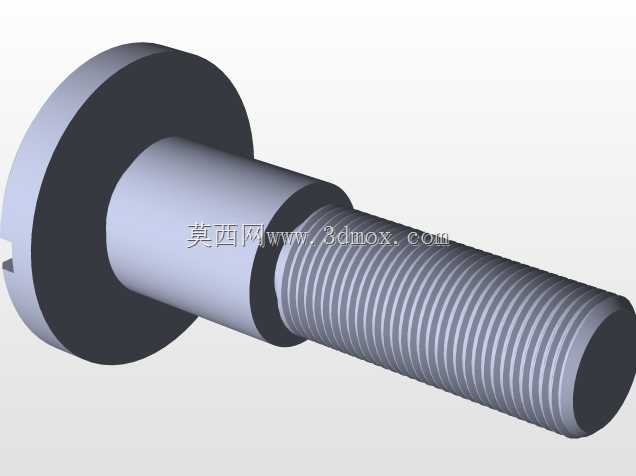

带法兰盘轴肩阶梯外螺纹紧固螺栓

　　这类带法兰轴肩的阶梯螺栓，在通讯设备组装、小型机电产品内部结构固定场景中应用十分广泛，不同于普通全螺纹螺栓，其阶梯轴段的设计能够精准控制被连接件的装配间隙，避免螺纹旋入过深损伤内部脆弱的电子元器件，同时自带的法兰盘结构可以直接替代平垫圈使用，增大与被连接件表面的接触面积，降低接触面压，防止装配拧紧时螺栓头部压溃铝合金、工程塑料这类低强度材质的安装基面。

　　设计这类零件时，首先要匹配安装孔位的实际公差，光杆阶梯段的直径通常比对应安装孔小0.05-0.1mm，既保证装配时的顺畅导向，又能控制径向窜动量，法兰盘的厚度需要根据实际拧紧力矩核算，避免法兰受力后发生翘曲变形，导致预紧力失效。螺纹段的长度要严格匹配被连接件的总叠厚，确保螺纹旋入锁紧件后露出2-3个螺距，既保证足够的螺纹啮合强度，又不会因为螺纹过长干涉设备内部的其他运动部件。

　　从安装边界来看，螺栓头部的法兰盘外径决定了安装位需要预留的沉孔空间，若安装面空间受限，可适当缩小法兰外径但要同步核算法兰的承压能力，光杆阶梯段的长度直接决定了两个被连接件之间的定位间距，这部分尺寸公差通常控制在±0.02mm以内，保证装配后相邻部件的位置精度符合设计要求。螺纹收尾处的退刀槽设计也需要重点关注，退刀槽的直径要略小于螺纹小径，避免螺纹加工时出现烂牙，同时也能减少螺纹根部的应力集中，提升螺栓在受振动工况下的抗疲劳性能。

　　实际选型使用时，要注意阶梯轴段与安装孔的配合关系，如果是需要精准定位的连接场景，可将光杆段与安装孔的配合公差调整为H7/h6，实现小间隙定位，省去额外的定位销结构，精简整体装配结构。螺栓头部的槽型可根据装配空间选择内六角或者十字槽，适配不同的拧紧工具，在空间狭窄的通讯设备腔体内部，优先选择内六角结构，能够承受更大的拧紧力矩，避免拧紧时出现滑牙问题。这类阶梯螺栓的材质通常选用碳钢镀锌或者304不锈钢，根据使用场景的防腐要求选择，普通室内设备使用碳钢镀锌件即可满足需求，户外或者潮湿环境下的通讯设备则需要选用不锈钢材质，避免长期使用后锈蚀导致拆卸困难。
