带轴安装式锯齿纵切锯组件结构设计

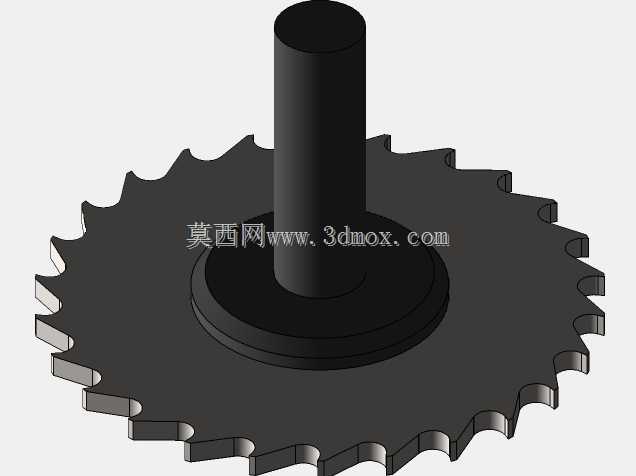

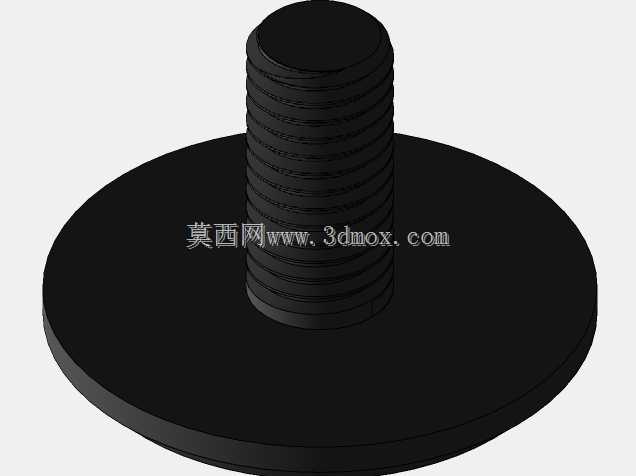

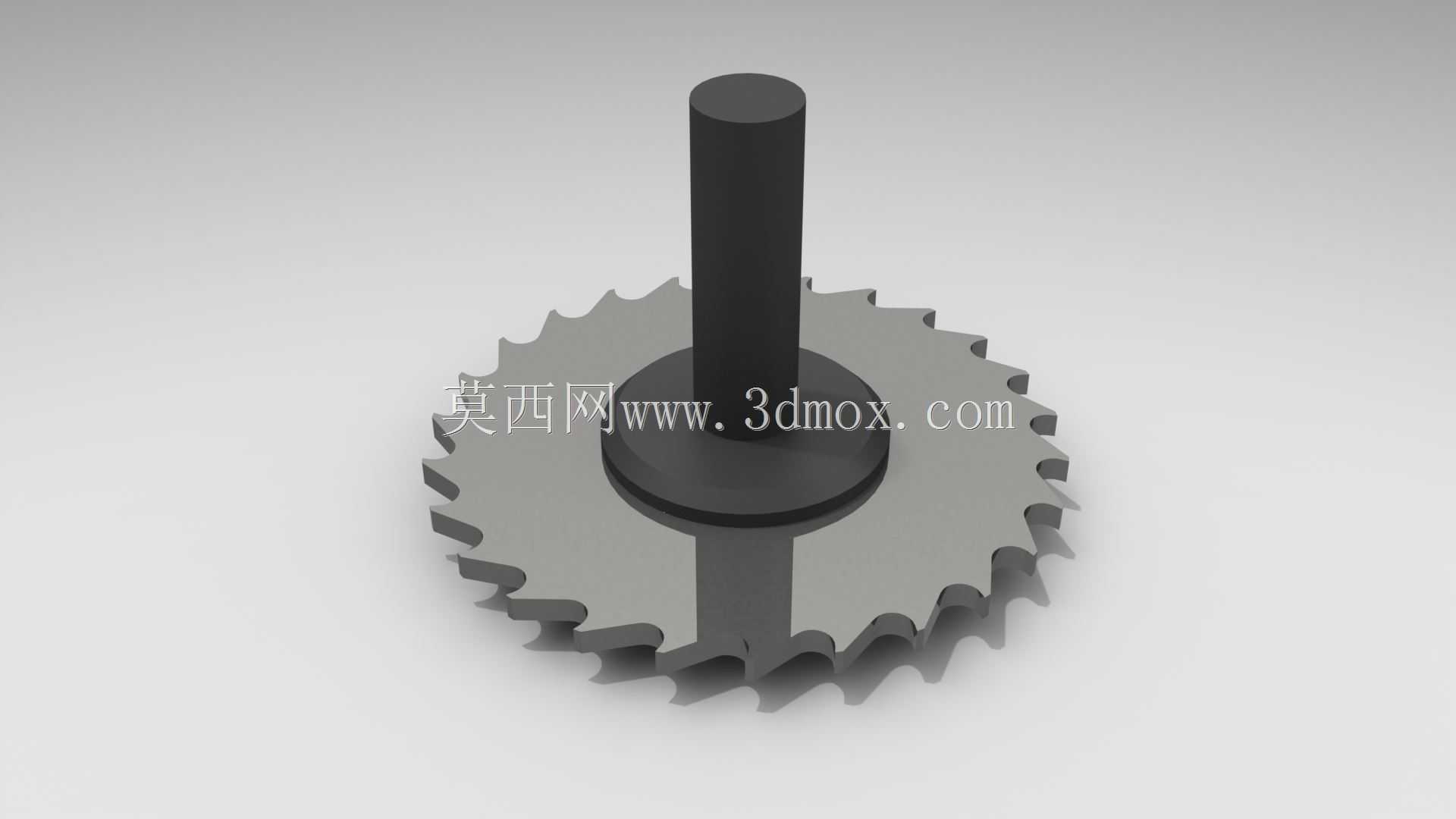

　　这套纵切锯组件主要面向薄材精密切割工位的配套需求，常见于小型台式裁切设备、管材纵切工装、线束包覆层修切装置的执行端，区别于大直径横切锯片的大进给裁切逻辑，这类小直径带轴锯组件更适配小进给量的连续纵切开槽作业，比如薄壁塑胶管轴向切缝、薄金属带材定宽分切、绝缘层纵向剥切这类对切口直线度有要求的加工场景。从结构组成来看，整套构件由中心安装轴、定位法兰台、锯齿形锯片本体三个核心部分构成，中心轴为等直径圆柱结构，表面做了高光洁度处理，装配时可直接穿入设备的轴承安装座，通过轴端的锁紧螺母完成轴向固定，不需要额外设计转接法兰，能有效压缩锯切执行端的整体安装空间，适配紧凑布局的小型裁切设备。定位法兰台与中心轴为一体化结构，

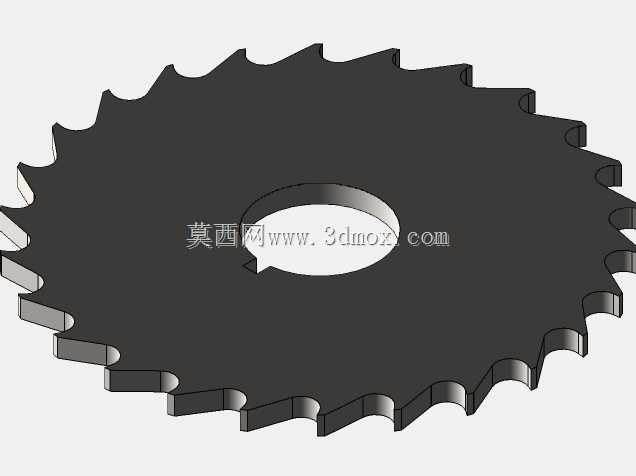

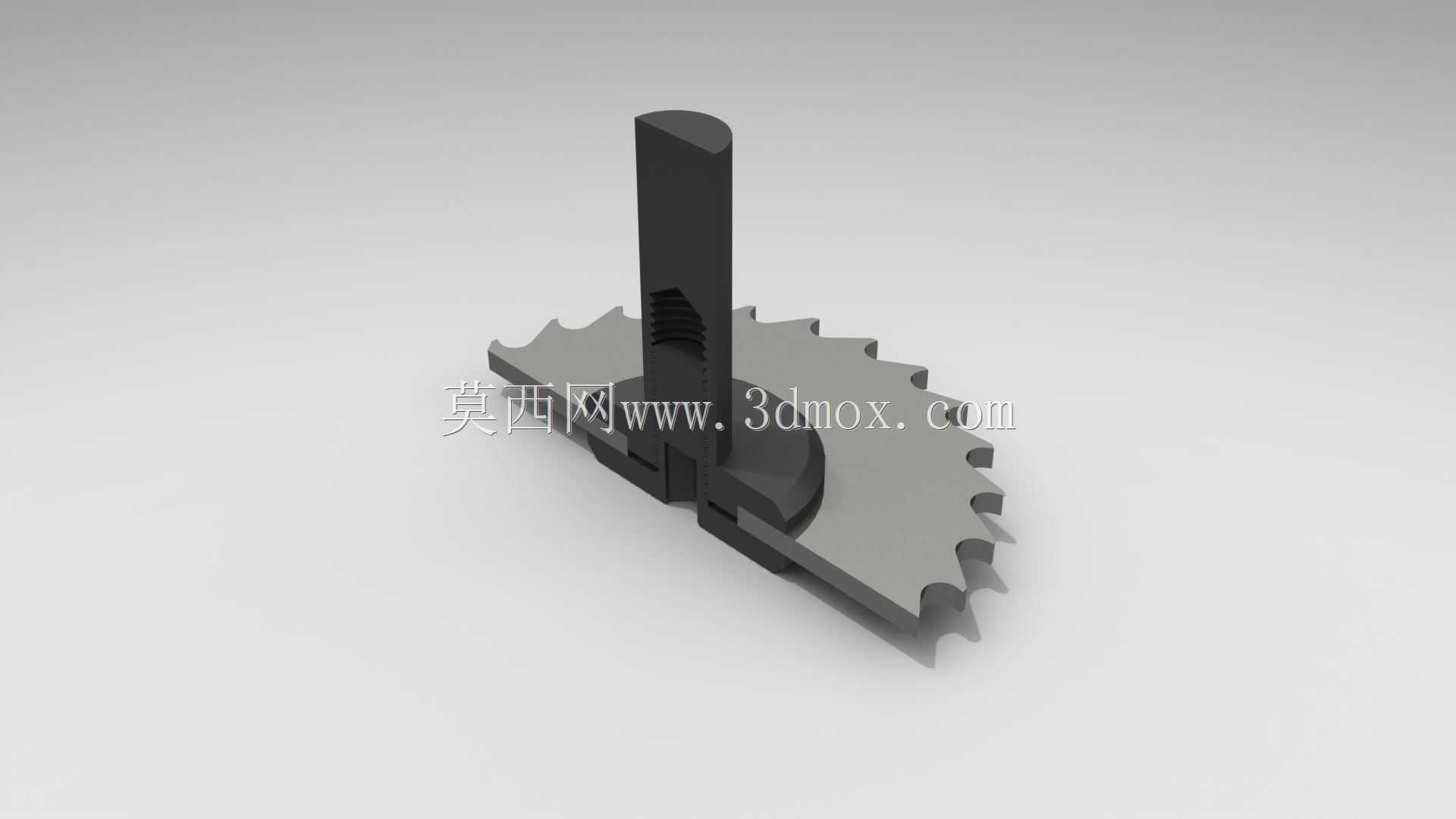

　　台阶面与锯片安装面的垂直度控制在较高精度范围内，装配时锯片内孔直接套入轴端，靠法兰台阶面完成轴向定位，避免锯片高速运转时出现端面跳动，保障切口的平整性。锯片本体采用周向均匀分布的尖齿结构，齿形角度针对软质金属、工程塑料、薄橡胶类材料的纵切作业做了优化，齿尖的切削角度偏小，能减少裁切过程中的材料撕扯问题，锯片盘面做了平整化处理，运转时的风阻更低，高速裁切时的振动幅度更小。设计过程中优先考虑了安装互换性，中心轴的直径尺寸匹配常规微型轴承的内孔规格，设备改造时不需要重新加工安装座，直接替换原有锯组件即可完成升级；锯片与中心轴的配合采用间隙可控的过渡配合，长期使用后锯片出现磨损时，只需要松开轴端锁紧件就能快速更换锯片，

　　不需要整体报废整套组件，能降低工位的耗材更换成本。安装边界方面，整套组件的轴向总长度预留了足够的轴承安装位与锁紧件空间，径向最大尺寸为锯片齿顶圆直径，布局时只需要预留齿顶圆外侧3-5mm的安全避让空间即可，不需要额外设计复杂的防护避让结构，适配多数小型裁切设备的安装空间要求。实际作业过程中，这类组件的进给方向平行于中心轴的垂直平面，裁切时材料沿锯片切线方向进给，锯齿逐步切入材料完成纵向裁切，因为中心轴与锯片的同轴度精度较高，裁切过程中不会出现锯片偏摆导致的切口歪斜问题，针对0.5-3mm厚度的薄材裁切，能稳定控制切口的毛刺高度在工艺允许范围内。
