滑动挡块机械限位结构设计

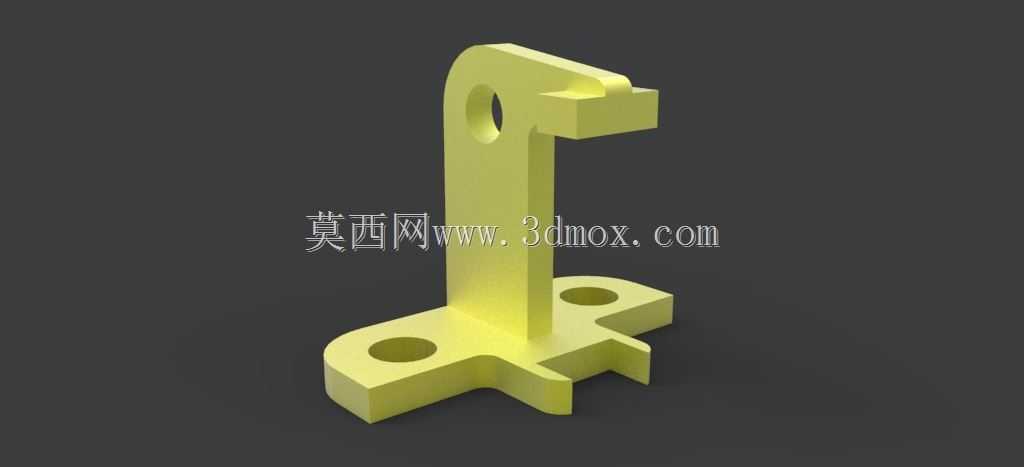

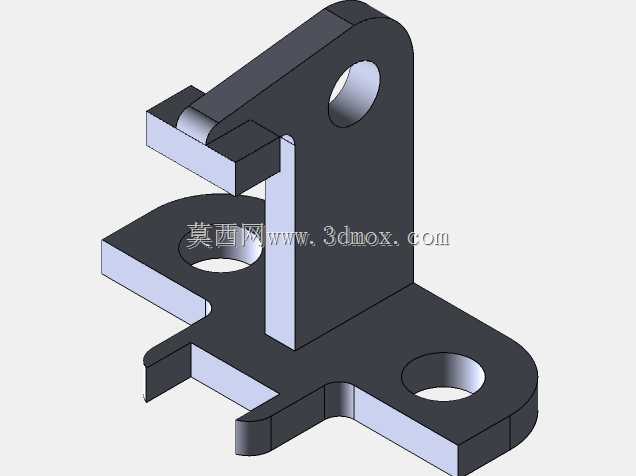

这类滑动挡块多应用在自动化生产线的直线输送工位、工装夹具的行程限位环节，以及小型设备的滑动导向模组中，核心作用是在部件往复滑移过程中提供刚性挡止定位，避免运动部件超出行程范围发生碰撞，或是在指定工位实现位置锁定，保障设备运行的位置精度与动作可靠性。从结构设计来看，该挡块采用一体化立式构型，底部设置带两个安装孔的法兰式底座，安装孔位适配常规M6-M8规格的内六角螺栓，可直接固定在设备的安装基板、导轨侧面或者工装台面上，底座边缘做了切边定位结构，安装时可贴合基板的定位凸台快速找正，无需反复调整安装位置，能有效缩减现场装配的调校时间。立式挡臂部分做了等厚度设计，上部开设的通孔可用于安装缓冲垫或者行程触发碰块，当运动部件滑移至挡块位置时，不会直接与金属挡臂发生刚性硬碰撞，可通过缓冲垫吸收冲击动能，降低设备运行的噪音与结构损耗，同时也能避免长期碰撞导致的挡臂变形、位置偏移问题。挡臂顶部的凸台结构可与运动部件上的卡槽配合，在挡止位置实现辅助卡合，即便设备运行中存在小幅振动，也不会出现运动部件滑移错位的情况，保障工位定位的稳定性。底部伸出的两个卡爪结构，可嵌入安装基板的导向槽内，在挡块承受侧向冲击载荷时，卡爪能分担螺栓承受的剪切力，避免安装螺栓受剪断裂，提升整体结构的抗载荷能力。设计过程中充分考虑了实际工况的受力情况，挡臂与底座的衔接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，整体构型无多余冗余结构，在保证结构强度的前提下尽可能缩减了整体重量，既适合固定安装的工位使用，也可作为随动挡块安装在滑移部件上，配合行程开关实现多工位的位置触发。在实际选型应用时，需注意安装面的平面度误差不超过0.1mm，避免底座安装后出现翘曲，导致挡臂垂直度偏差影响挡止精度，同时安装螺栓需加装防松垫圈，适配设备长期运行的振动工况，防止螺栓松动导致挡块位置偏移。
