山地车通风散热式碟刹制动盘结构

日常做骑行装备结构设计时，碟刹制动盘是直接决定骑行制动安全的核心部件，这款制动盘的结构设计完全围绕山地车、城市通勤车的高频制动场景展开，适配日常通勤压弯、林道穿越、长下坡持续制动的实际使用需求。从实际装车的安装边界来看，这款制动盘采用标准六螺栓安装孔位布局，孔位分度圆完全兼容主流山地车、公路车的花鼓安装接口，安装面平面度公差控制在0.02mm以内，装车后不会出现制动偏摆、蹭碟的常见问题，盘体外径适配160mm规格的常规夹器安装座，不需要额外调整转接座的安装偏移量，替换原厂制动盘时不需要改动整车原有走线与夹器位置。

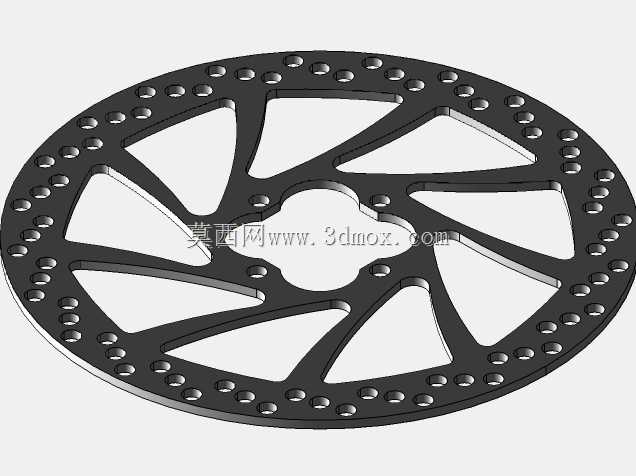

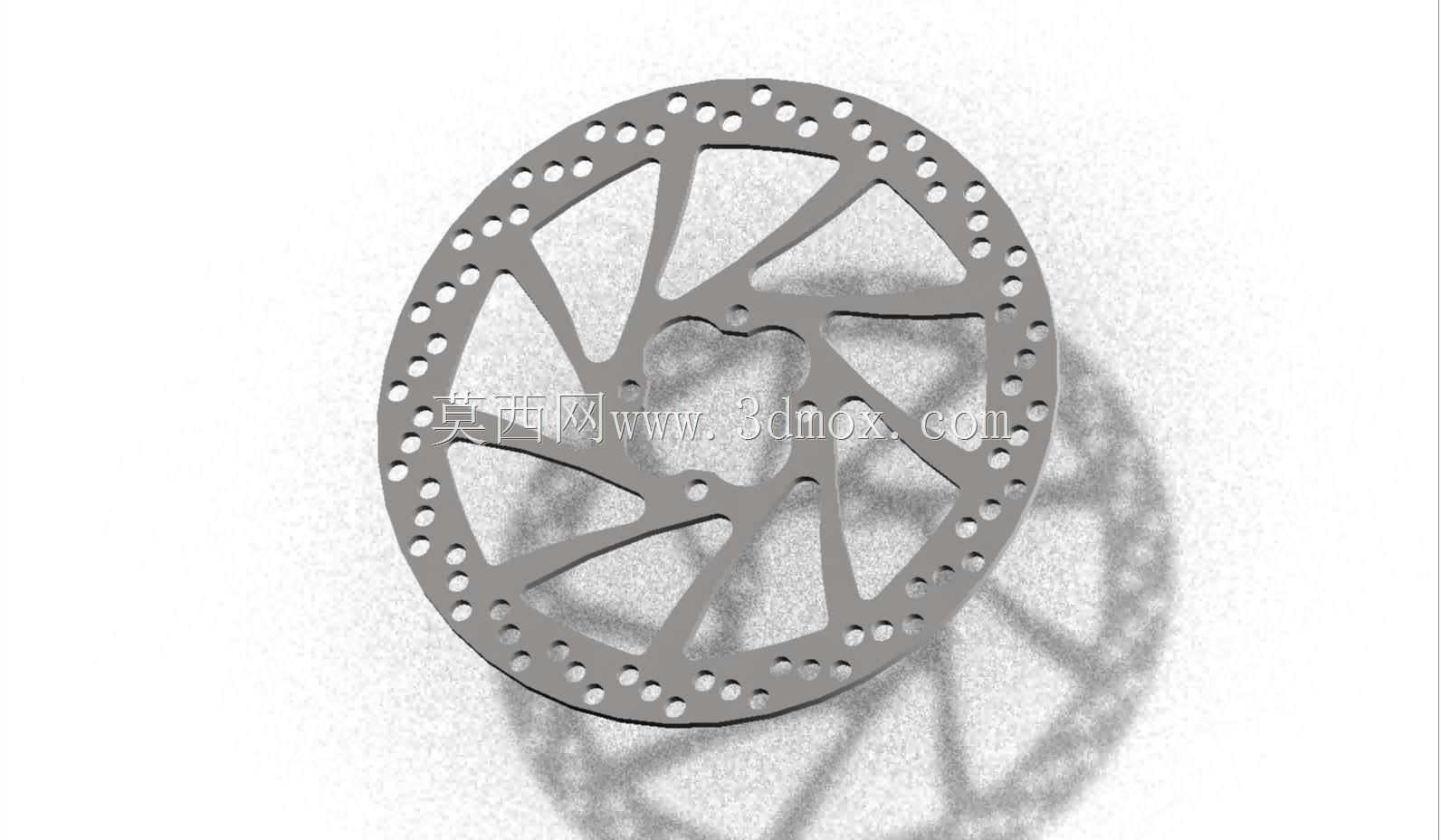

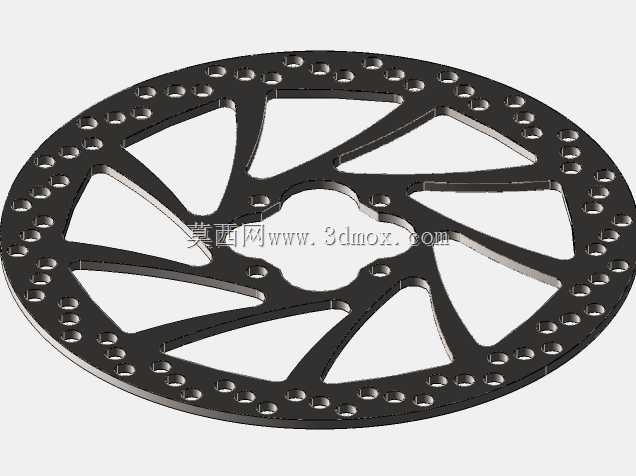

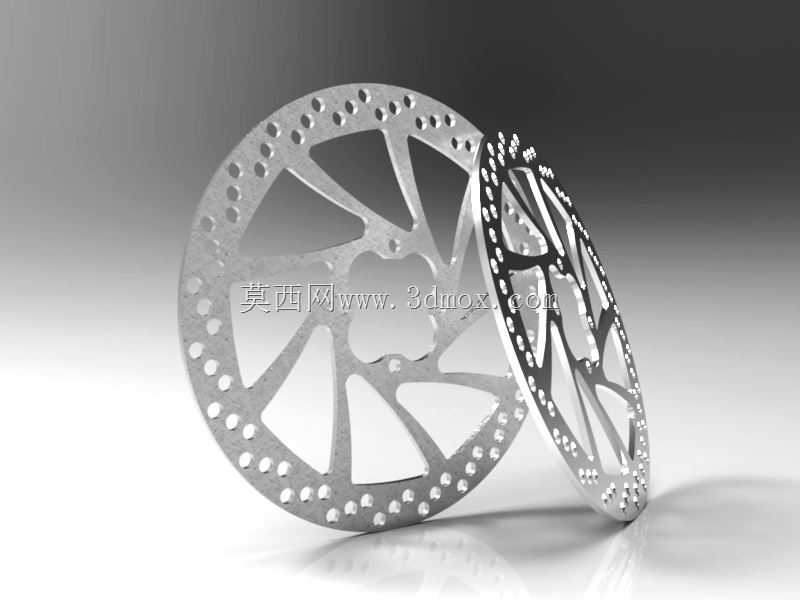

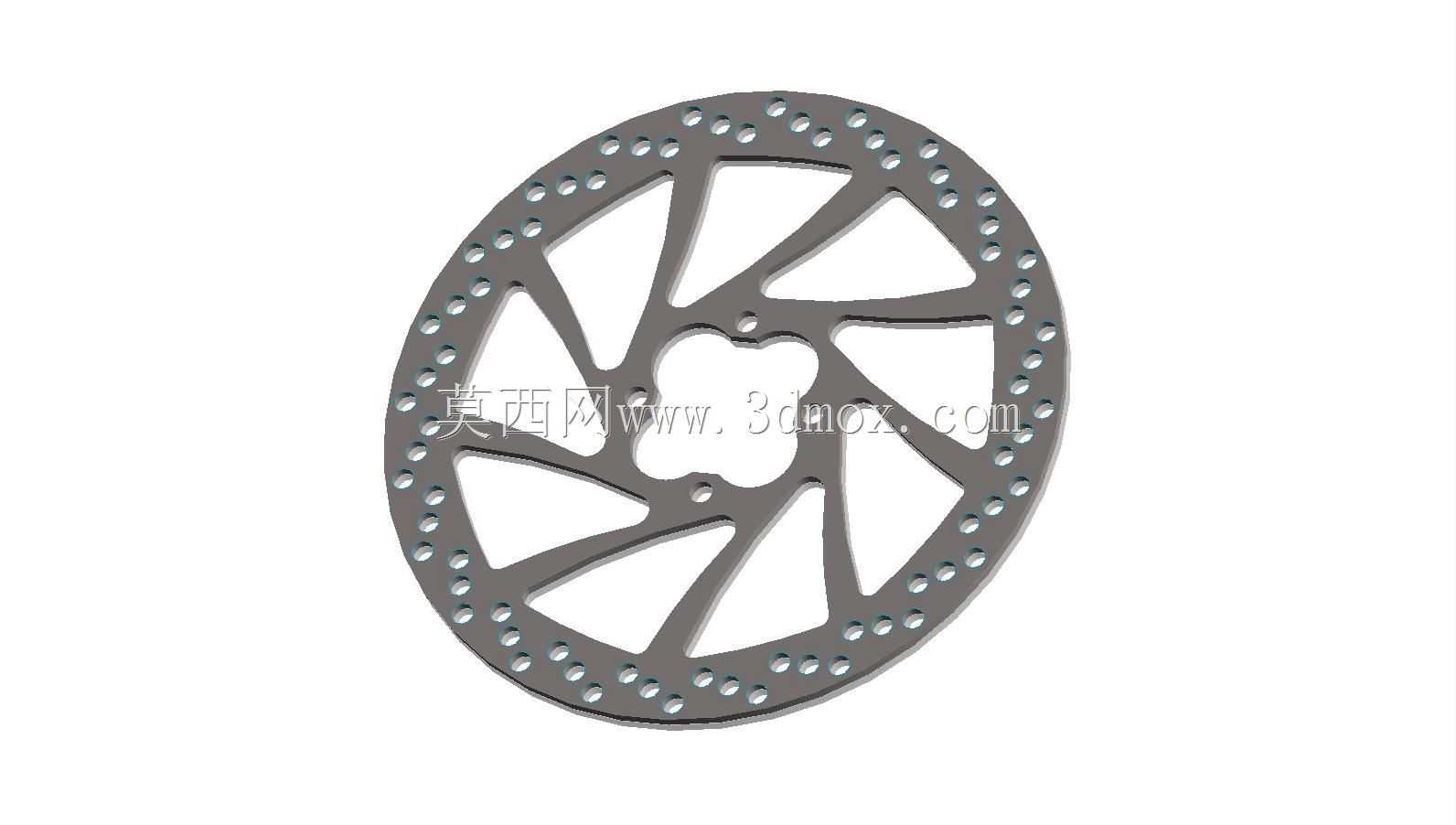

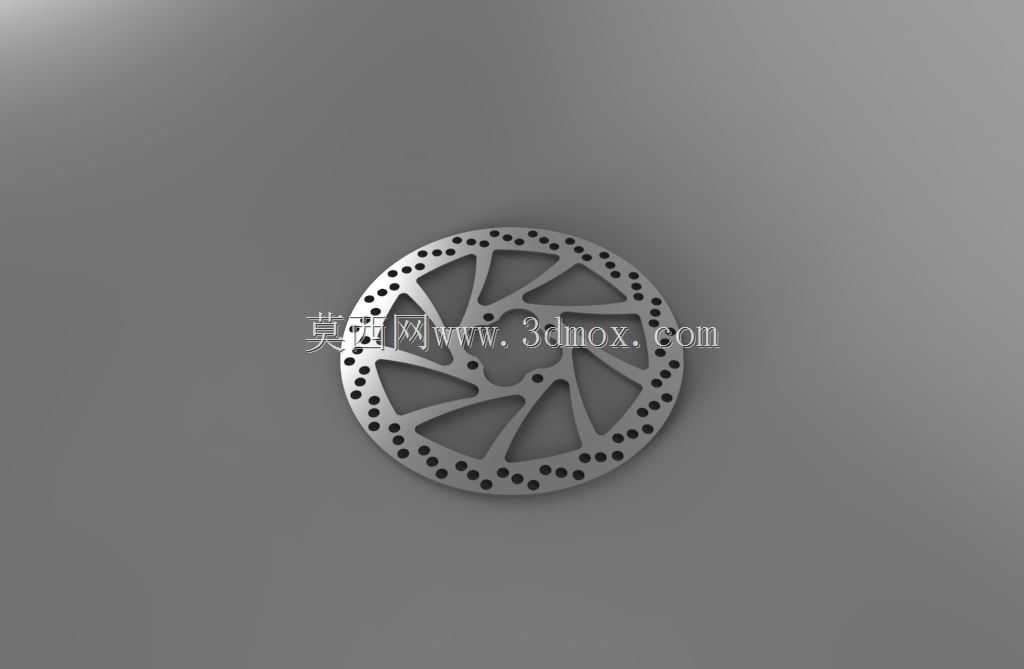

设计思路上没有盲目追求极致轻量化而牺牲结构强度，盘体主体采用放射状辐条式镂空结构，每道支撑筋的走向都沿着制动时的扭矩传递路径排布，既能够在紧急制动时分散夹紧力带来的局部应力，避免盘体受径向冲击力出现裂纹，同时大尺寸的镂空间隙可以在骑行过程中形成持续的空气对流通道，长下坡连续制动时，空气顺着镂空缝隙快速带走摩擦产生的热量，大幅降低制动片热衰减的概率，避免高温导致的制动力下降问题。盘体边缘均匀排布的散热小孔，除了辅助散热之外，还可以在骑行过程中刮除制动片表面积攒的磨屑，避免磨屑在摩擦面形成硬点导致制动异响、摩擦面异常磨损。

实际使用场景中，这款制动盘的摩擦面做了平整化处理，和来令片的接触面积可以达到90%以上，制动时的夹紧力可以均匀分布在整个摩擦环面上，不会出现局部压力过大导致的盘体变形。支撑筋的厚度做了渐变处理，靠近安装法兰的位置厚度更大，承受花鼓传递的驱动扭矩与制动反扭矩，靠近外边缘摩擦环的位置厚度适当减薄，进一步提升散热效率，同时控制整体转动惯量，不会给轮组带来额外的转动负担。盘体的边角都做了圆弧倒角处理，安装维护时不会划伤操作人员，也避免应力集中导致的盘体开裂问题，完全满足日常骑行、轻度越野的制动强度需求，建模时的装配间隙完全匹配主流油压、线拉碟刹夹器的间隙要求，不会出现安装后摩擦片无法完全脱开导致的拖滞问题。
