串联式三叶罗茨流体输送泵结构设计

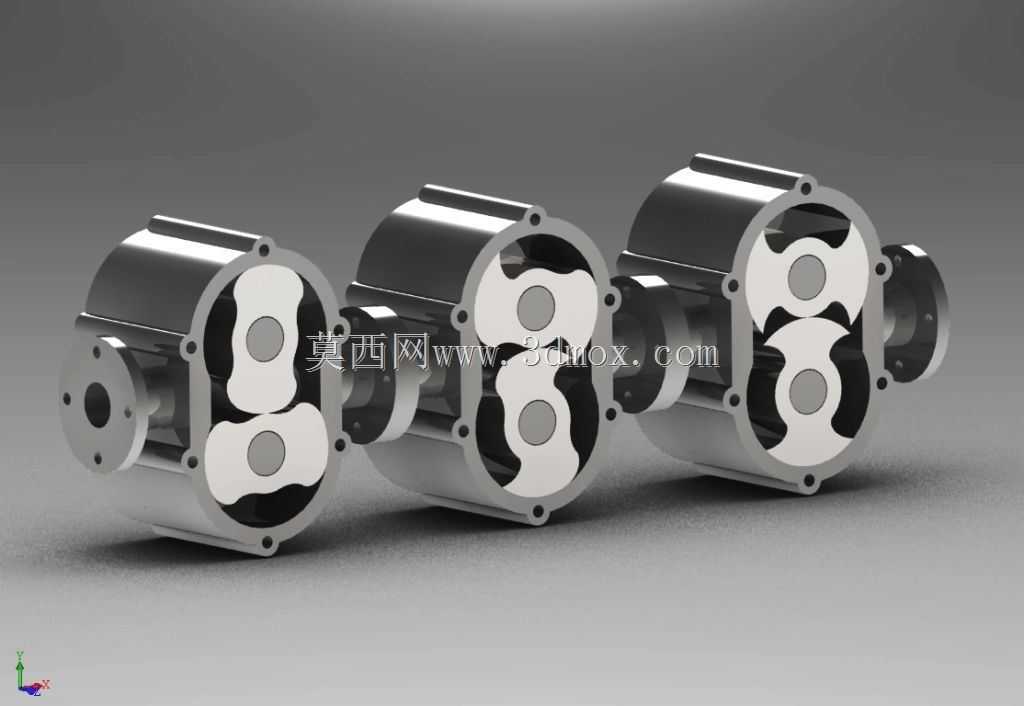

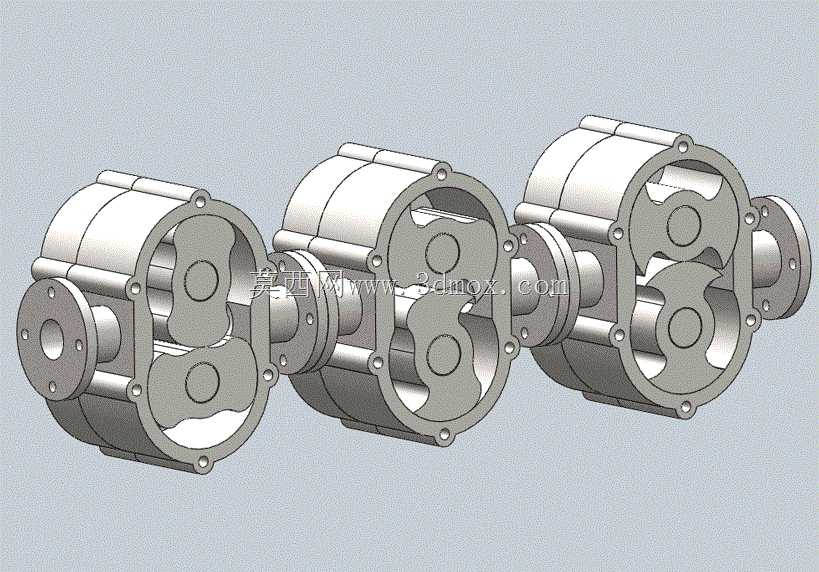

这款串联式三叶罗茨泵的结构设计，核心围绕中低压工况下的大流量稳定流体输送需求展开，在化工原料输送、污水处理曝气、水产养殖增氧、粉体气力输送等场景中，这类多单元串联的泵组能在不提升单级转子负载的前提下，实现更高的输出压头，避免单级泵高压差下的转子形变与内泄漏问题。从结构设计逻辑来看，三个独立的泵腔单元通过同轴串联布置，共用一根输入主轴，动力从端部法兰输入端传入后，依次驱动三个泵腔内的同步啮合三叶转子，相邻泵腔之间通过密封隔板分隔，流体从首端泵腔入口进入后，依次经过三级转子的推送增压，从末端泵腔的侧部法兰接口输出，这种布局能大幅缩减多泵串联的安装占地，省去了多台单泵之间的联轴器连接结构，减少了动力传递环节的损耗与故障点。设计过程中，转子采用三叶型线，相比传统两叶转子，三叶结构的啮合脉动更小，运行时的气流或液流扰动更低，能有效降低泵组运行的振动与噪声，转子与泵腔内壁、转子与转子之间保留均匀的微米级配合间隙，既避免运转过程中的刚性摩擦，又能控制间隙内的流体回流，保证容积效率。泵体外壳采用分体式剖分结构，上下壳体通过定位销与螺栓紧固连接，端盖处设置有轴承安装位与密封组件槽，可根据输送介质的特性适配填料密封或机械密封，防止输送过程中的介质泄漏。安装边界方面，泵组底部预留有标准化的安装地脚平面，可直接固定在混凝土基础或钢制机架上，进出口法兰采用通用的圆形法兰接口，可直接与同通径的工业管道对接，不需要额外制作过渡连接件。在实际选型适配时，这类串联泵组可通过调整转子的长度与转速，适配不同的流量需求，三级增压的结构也让它在输送含少量杂质的气体或低粘度液体时，比单级罗茨泵有更强的工况适应性，不会因为进出口压差过大出现转子卡滞、效率骤降的问题。每个独立泵腔的侧壁都预留有检修口，日常维护时不需要完全拆解整个泵组，就能单独检查对应腔体内的转子磨损情况与密封件状态，降低了后期运维的工作量。
