双管路泵体剖视结构三维设计

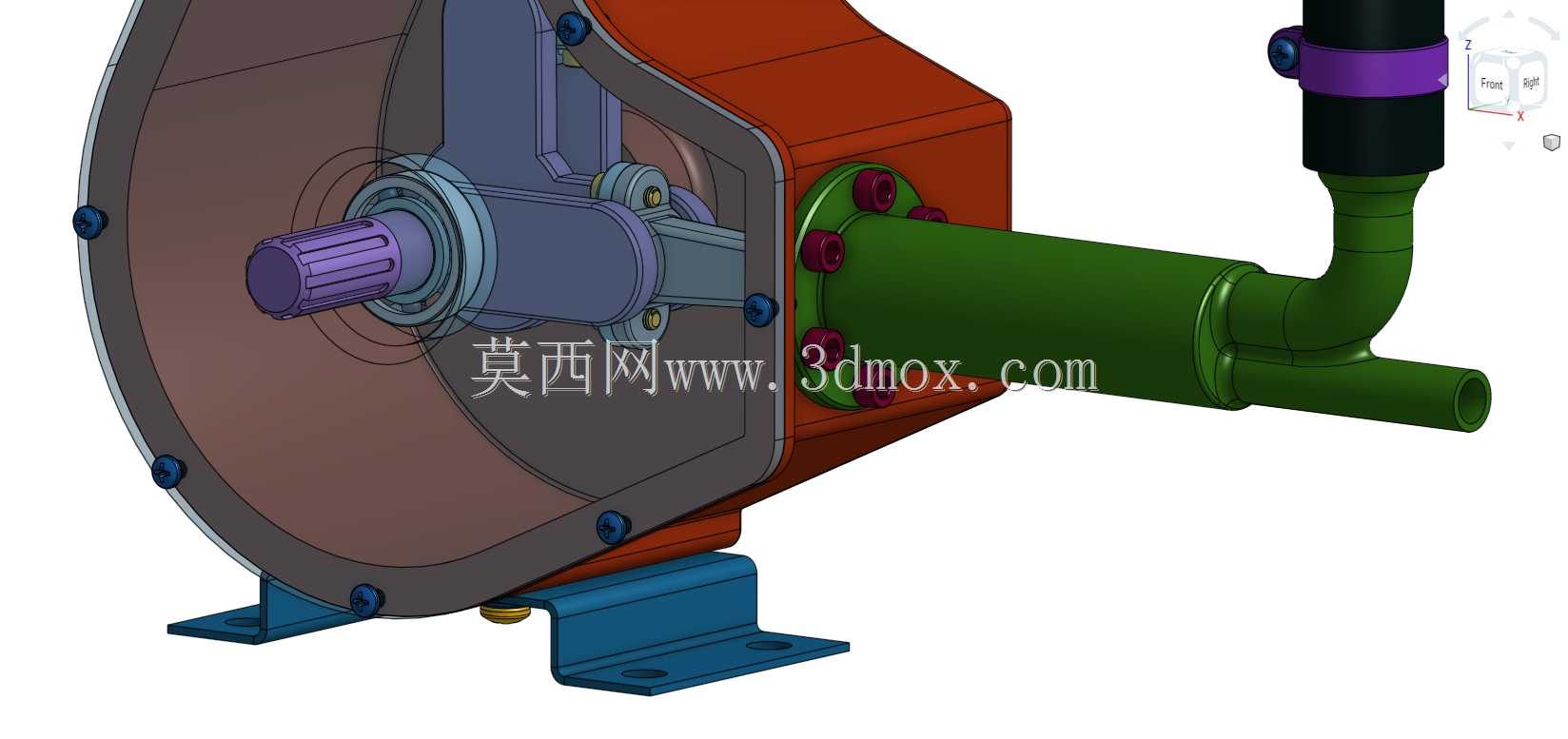

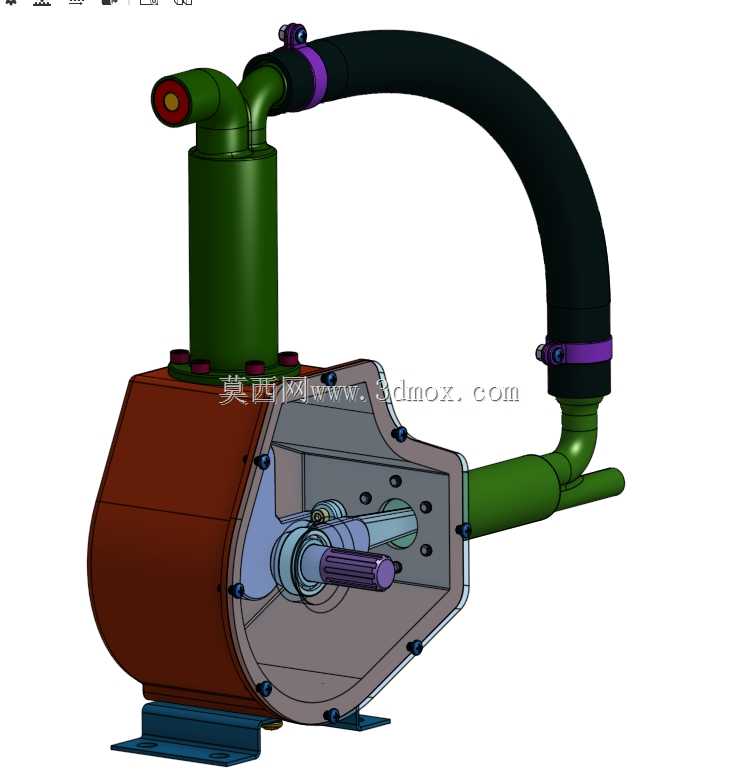

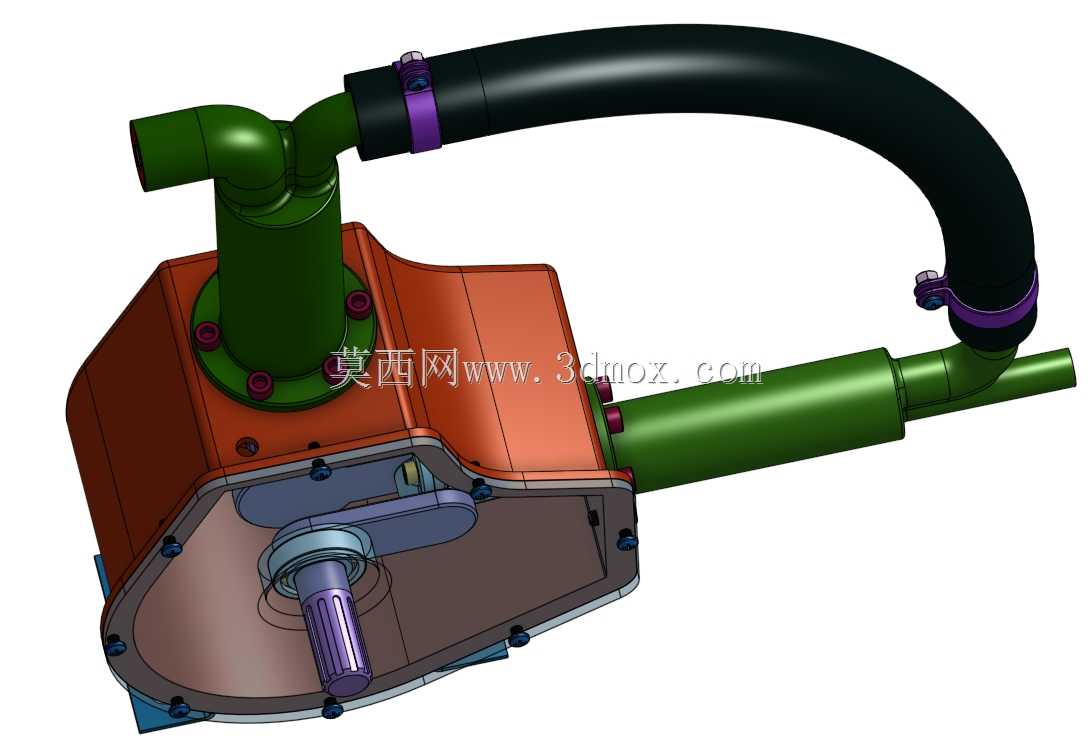

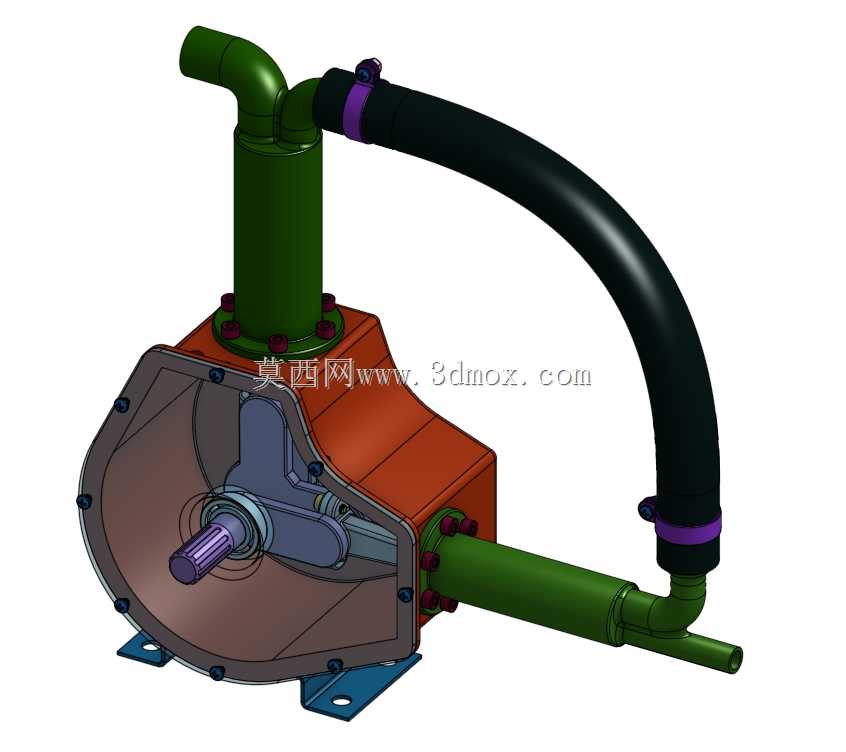

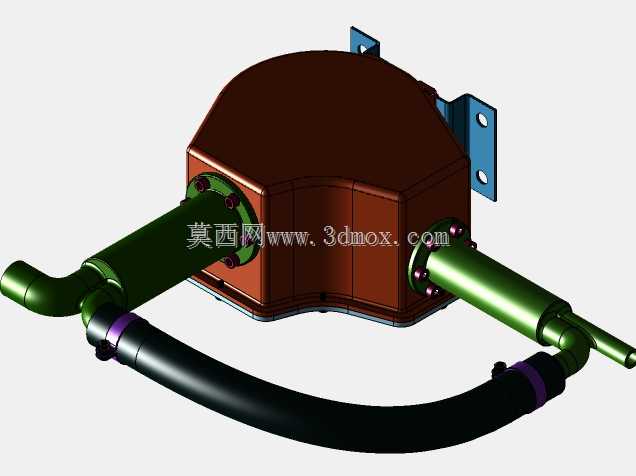

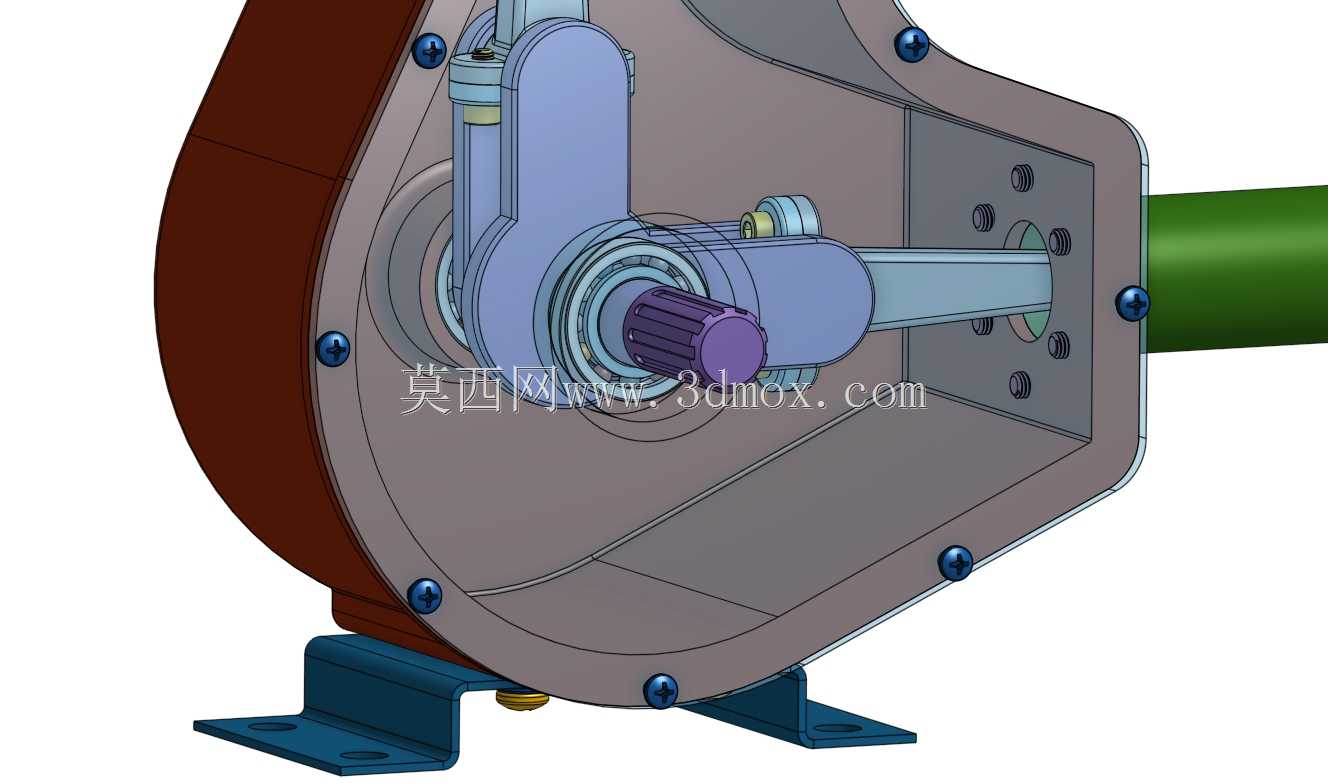

该结构模型针对流体输送场景的泵组单元做了完整的结构还原，采用半剖视的呈现形式，可直观观察内部传动组件与流道的衔接关系，无需拆解装配即可理清各部件的配合逻辑。从实际应用场景来看，这类带外置弯管管路的泵体结构，多用于中小型流体输送工位，可适配清水、低粘度工业流体的输送需求，在小型给排水工位、配套设备冷却循环回路、小型加工单元的切削液输送环节都能见到同类型结构的应用。模型还原的结构中，下部壳体采用分体式螺栓紧固设计，壳体结合面做了密封安装位预留，实际生产中可在此处加装密封垫片实现腔体密封，避免流体泄漏；输入轴端伸出壳体外侧，预留了动力对接的轴段与键槽结构，可直接对接驱动电机或传动带轮，动力输入后通过内部的传动组件带动叶轮（模型剖视区域可看到叶轮装配位）运转，实现流体的增压输送。外置的两根管路分别对应流体的进出方向，粗管径的弯管为出水流道，侧置的直管段为进水流道，管路与泵体腔体的衔接处做了圆弧过渡处理，可减少流体转向时的阻力损失，降低管路内部的紊流概率，提升泵组运行的效率。安装层面，模型底部预留了一体式安装支座，支座上开有螺栓固定孔，可直接通过螺栓将泵体固定在安装机架或设备基座上，安装时需保证输入轴与驱动端的同轴度误差在允许范围内，避免运行时出现轴系偏磨、振动超标的问题。设计思路上，该结构优先考虑了装配检修的便捷性，分体式壳体无需整体拆解管路即可打开侧盖检查内部叶轮、密封件的磨损情况，管路与泵体的连接采用卡箍式紧固结构（模型中紫色卡箍结构清晰可见），拆装时无需转动整段管路，松开卡箍即可完成管路的分离，大幅降低后期维护的操作难度。从结构尺寸边界来看，泵体主体的横向宽度、纵向高度以及管路伸出的最大长度都做了合理的比例控制，外置弯管的弯曲半径符合管路设计的常规要求，不会出现过小弯径导致的流阻陡增问题，输入轴的伸出长度满足常规联轴器或带轮的安装空间需求，不会出现安装时与周边部件干涉的情况。内部传动组件的布局紧凑，在保证传动强度的前提下尽可能缩小了泵体的整体体积，可适配安装空间受限的配套设备工位，同时各部件的壁厚设计兼顾了结构强度与轻量化需求，壳体壁厚满足常规承压工况的强度要求，不会在额定工作压力下出现变形开裂的问题。
