机械臂端部加载臂结构设计

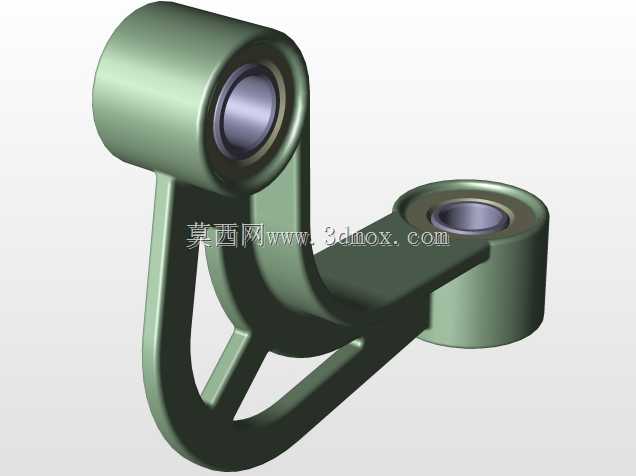

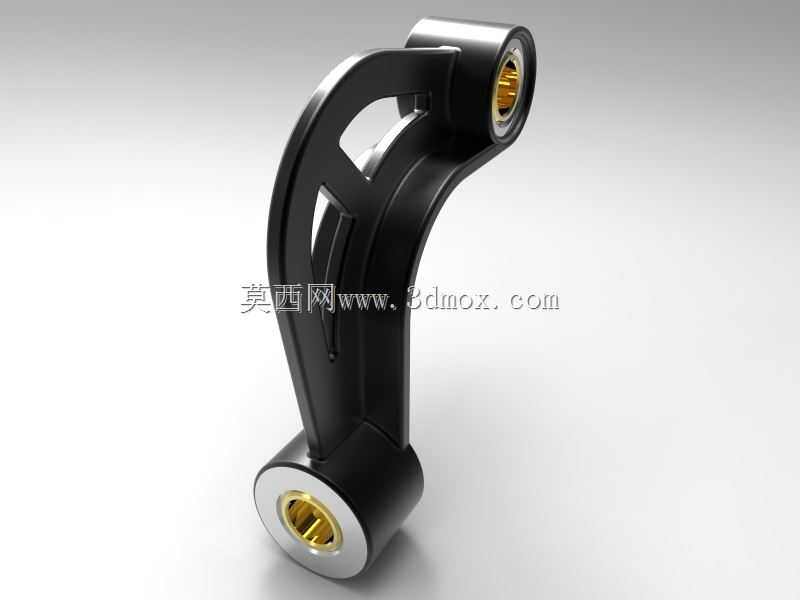

端部加载臂作为工业机械臂末端执行机构的核心传力构件，主要应用于自动化装配线、载荷测试试验台、工业机器人末端作业单元等场景，承担末端作业端的载荷传递、姿态保持与运动导向功能，在需要精准施加轴向或径向载荷的工位中，该部件直接决定了末端载荷输出的稳定性与重复定位精度。从结构设计逻辑来看，该加载臂采用弯臂式异形结构，整体轮廓通过多段曲率平滑过渡的曲面拼接而成，主体采用镂空式筋板设计，在保证整体结构刚度的前提下有效降低了构件自身重量，减少机械臂末端的惯量负载，提升动态响应速度。两端的铰接安装孔内嵌耐磨衬套，衬套采用铜基合金材质，可降低铰接转动过程中的摩擦损耗，同时预留了标准的润滑介质通道，适配长期高频往复转动的工况需求。安装边界方面，两端铰接孔的同轴度公差控制在0.02mm以内，孔端面与臂身基准面的垂直度公差不大于0.015mm，可直接适配标准系列的工业机器人末端法兰接口，也可通过转接件安装在专用测试工装的摆臂机构上，安装时无需额外进行二次加工修配，孔位的位置度公差可满足快换式末端执行器的装配要求。在实际应用场景中，该加载臂可搭配力传感器组成末端加载单元，用于零部件的疲劳载荷测试、装配压装作业中的压力传递，也可作为机械手的末端延伸臂，拓展作业半径范围，在狭小空间内完成载荷施加动作。设计过程中通过有限元仿真对臂身的应力分布进行了优化，镂空筋板的排布方向与主应力传递方向保持一致，避免应力集中区域的出现，在额定载荷下臂身的最大形变量控制在0.05mm以内，可保证载荷传递的线性度，不会因结构形变导致载荷输出出现偏差。臂身表面采用硬质阳极氧化处理，可抵御作业环境中的粉尘、切削液腐蚀，延长构件的使用寿命，铰接部位的密封结构可阻挡外界杂质进入衬套配合面，降低铰接副的磨损速率，减少日常维护频次。
