参数化吊环螺栓结构设计方案

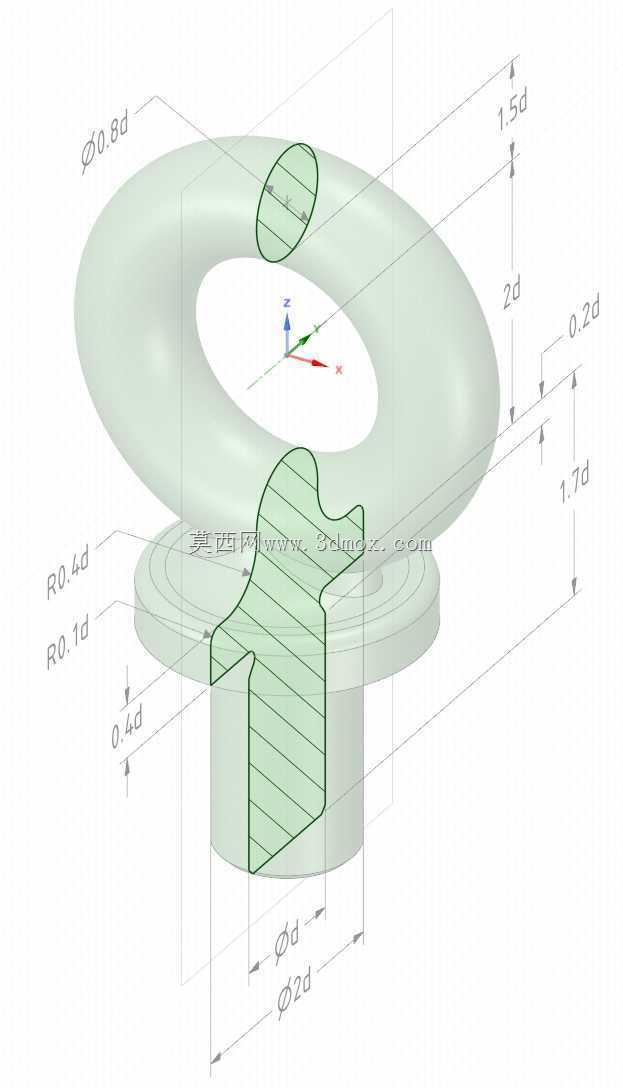

　　在起重吊装、重型设备转运、大型工装夹具挂载等工业场景中，吊环螺栓是承担载荷传递的核心连接件，其结构合理性直接关系到作业过程的安全性，一旦出现强度不足或结构设计缺陷，极易引发载荷脱落等恶性安全事故。这类连接件不同于普通紧固螺栓，需要同时兼顾螺纹连接的可靠性与吊环部分的受拉、受弯复合载荷承载能力，设计过程中需要严格匹配螺纹公称直径做全结构的参数化关联，避免局部尺寸失衡带来的应力集中问题。从结构尺寸逻辑来看，整套设计以螺纹公称直径d作为核心基准参数，所有结构尺寸均围绕d做比例化设定：螺杆部分外径为d，底部支撑法兰直径设为2d，能够在螺栓拧紧后提供足够的支撑接触面积，避免吊装时螺栓被拉穿安装基体；法兰与螺杆衔接处设置R0.1d的过渡圆角，

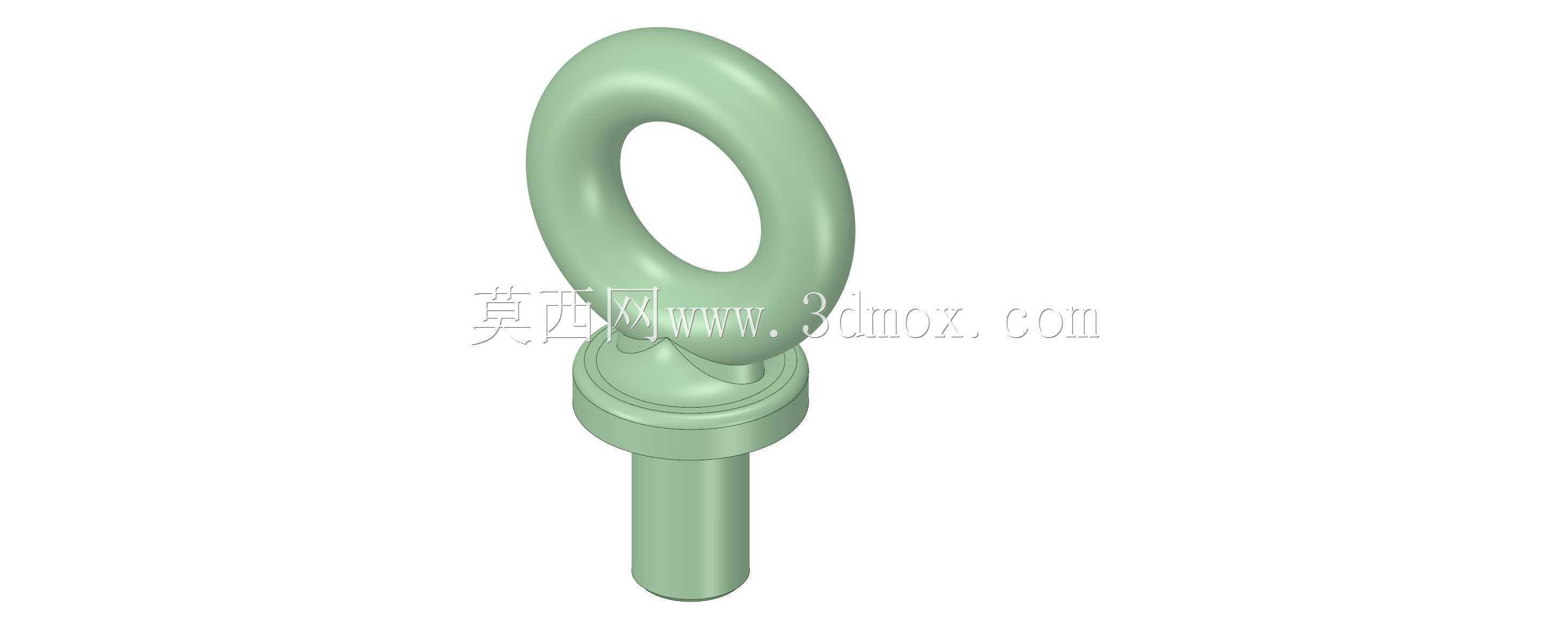

　　消除直角衔接带来的应力集中风险，法兰上方的定位凸台高度设为0.4d，凸台与吊环衔接位置设置R0.4d的大圆角过渡，进一步分散吊环传递来的载荷。吊环部分采用环形闭环结构，环体截面直径设为0.8d，环体内孔中心到法兰支撑面的垂直距离为2d，能够保证吊钩、卸扣等吊具有足够的挂载空间，不会与安装基体表面发生干涉；环体顶部到内孔中心的距离为1.5d，环体外侧到中心轴线的距离预留0.2d的工艺余量，适配不同规格吊具的挂载尺寸需求。设计过程中需要重点考量受力路径的合理性，载荷从吊环环体传递到衔接凸台，再通过法兰支撑面分散到安装基体，最后通过螺杆螺纹将剩余载荷传递到被连接件，整个传力路径上的截面变化均采用圆弧过渡，避免出现锐角、

　　截面突变等容易引发应力集中的结构。这类参数化设计的吊环螺栓，可通过调整核心参数d快速生成不同载荷等级的对应型号，无需重复开展结构建模工作，能够大幅提升系列化产品的设计效率，适配不同吨位的吊装作业需求。在安装边界层面，需要提前确认安装基体的厚度不小于螺杆拧入深度，法兰支撑面需要与安装基体表面完全贴合，避免出现偏载导致环体承受额外弯曲应力，同时吊环的环形空间需要预留足够的操作空间，保证吊具挂载后能够自由转动，不会与周边结构发生卡滞。
