工业传动用剖分式皮带轮支撑座结构

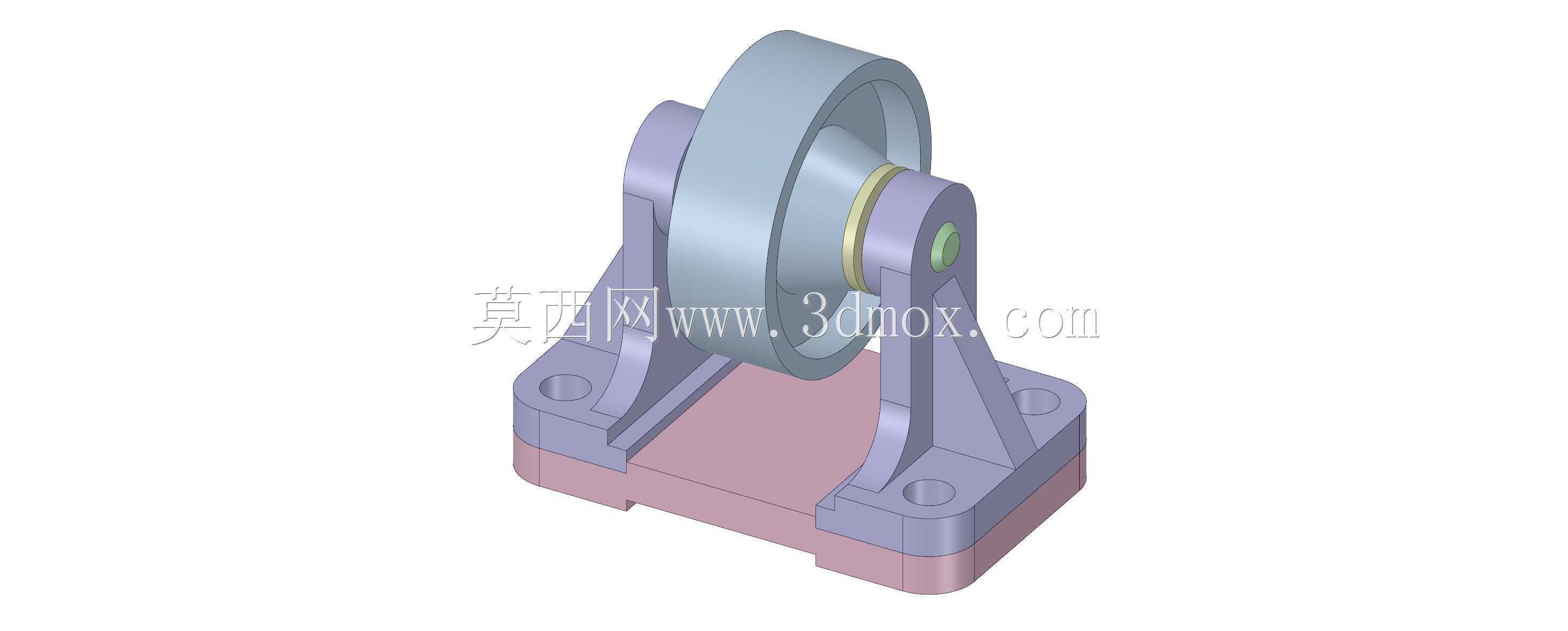

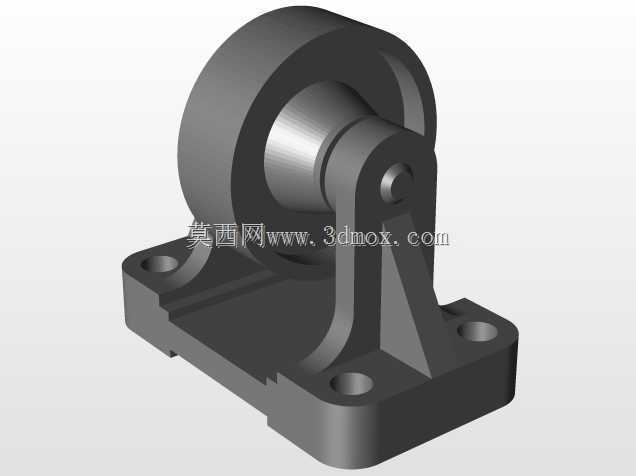

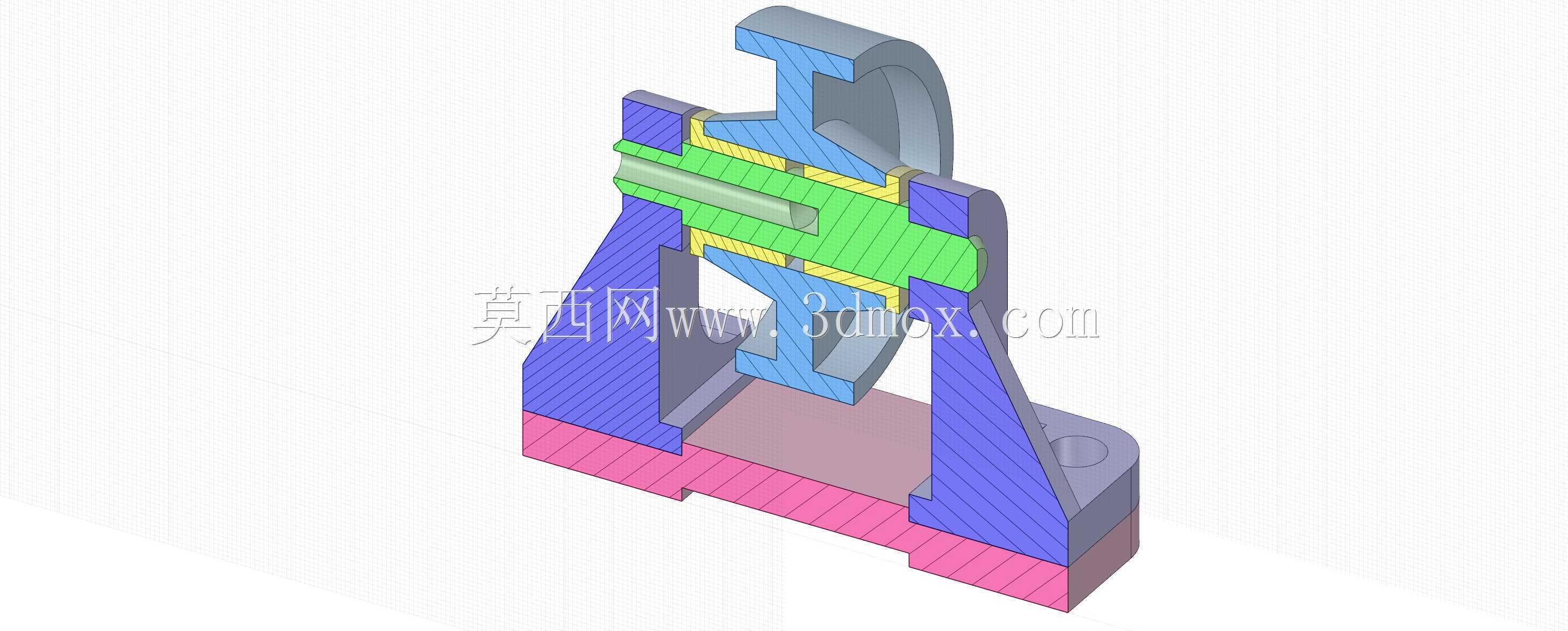

　　这类皮带轮支撑构件主要应用在各类带传动动力输送场景中，覆盖轻工生产线、小型加工设备、农用传动机组等需要通过皮带完成动力换向、转速匹配的设备单元，核心作用是为皮带轮轴系提供稳定的径向与轴向支撑，抵消皮带张紧产生的倾覆力矩，避免轴系运行中出现挠曲变形、皮带跳齿或过早磨损的问题。从结构设计来看，该支撑采用双侧对称立板加底部安装基座的构型，两侧立板预留同轴的轴系穿装孔位，孔位周边做了加厚凸台处理，用来提升轴系配合位置的结构刚度，避免长期受交变载荷出现孔位失圆、装配精度下降的问题。立板与底部基座之间设置了三角形加强筋结构，筋板厚度与立板厚度保持匹配，能够将轴系传递的载荷均匀分散到整个安装基面，减少应力集中带来的结构开裂风险。

　　底部安装面设计为平整的机加工面，预留了沉头安装孔位，安装时可以通过螺栓将整个支撑构件固定在设备的安装基面上，沉孔设计能够避免螺栓头突出安装面干涉周边部件，同时保证安装后支撑面与设备基面完全贴合，不会出现装配翘曲。在轴系穿装区域，支撑结构预留了足够的皮带运行避让空间，能够适配不同宽度的皮带轮安装需求，同时方便后期运维时更换皮带、调整皮带张紧度，不需要完全拆解整个支撑结构就能完成常规维护操作。设计过程中优先考虑了装配工艺性，整个构件的非配合面可以通过铸造一次成型，仅轴孔、安装基面、连接端面需要做后续机加工，能够有效控制加工成本与生产周期，同时对称式的结构设计也降低了模具开发的复杂度，适合批量生产应用。从安装边界来看，

　　该支撑的整体宽度适配常用的中小功率传动系统轴系跨距，底部安装孔的孔距符合常规设备安装基面的预留尺寸，不需要对现有设备基座做额外改造就能直接替换原有老旧支撑件，适配性较强。轴孔的直径尺寸匹配常用的标准皮带轮轴径，配合公差选用过渡配合等级，既能够保证轴系运转时的同轴度要求，也方便装配时的压装操作，不会出现装配过紧导致的轴系损伤或者过松导致的跑圈问题。结构上还考虑了运行过程中的散热空间，立板之间的开放区域能够让皮带轮运转时带动的空气流通，带走皮带与轮体摩擦产生的热量，避免长期高温运行导致皮带老化加速，延长传动部件的整体使用寿命。
