机械传动铰接关节结构设计

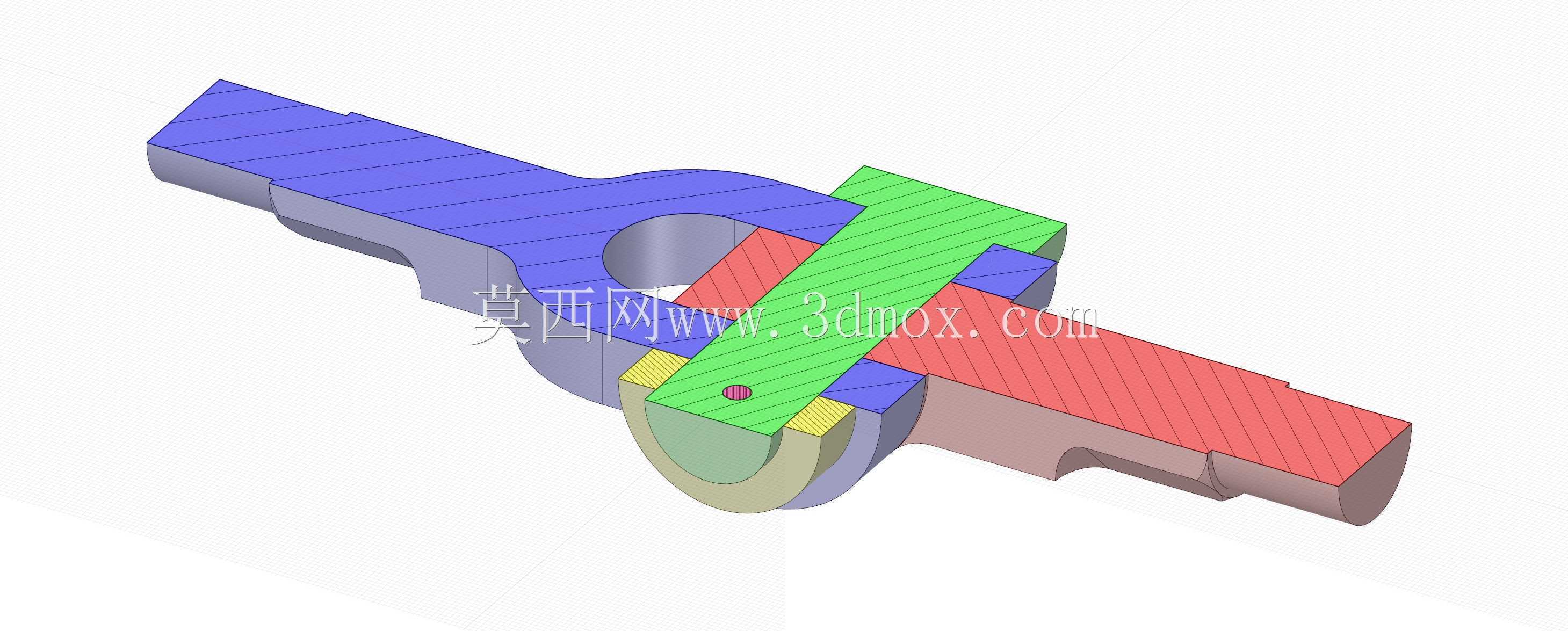

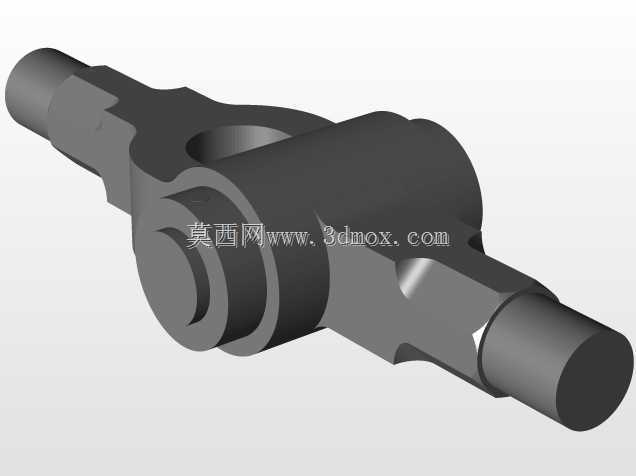

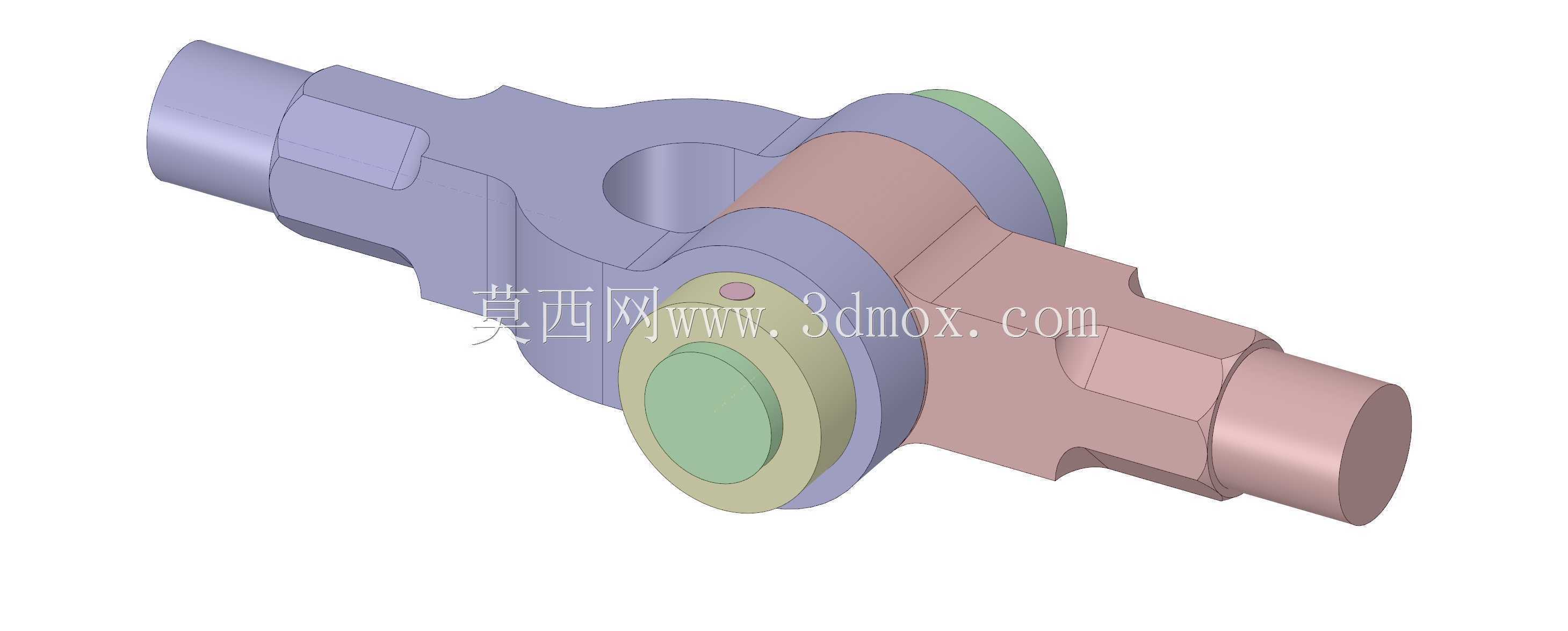

　　这类铰接关节结构在各类需要实现往复摆动、角度调节的机械传动场景中应用十分广泛，从工装夹具的活动压臂、输送线的摆向挡停机构，到小型自动化设备的连杆传动单元，都能见到这类结构的身影。它的核心作用是在两个相对运动的构件之间传递动力的同时，允许二者围绕铰接中心完成设定角度范围内的相对转动，避免刚性连接带来的应力集中与运动卡滞问题。从结构设计逻辑来看，该关节采用了分体嵌合的装配思路，主体承力部分为带铰接通孔的块状基座，通孔用于穿装铰接销轴，是整个结构的受力核心，基座一侧延伸出的长条形安装臂可通过螺栓、焊接等方式与固定侧构件完成连接，保证安装后的结构刚性。另一侧的活动嵌块与基座的卡槽采用间隙配合设计，嵌块延伸出的长条形臂用于连接活动侧构件，

　　嵌合面的型面经过匹配加工，既可以限制活动件沿销轴轴向的窜动，又能在转动过程中提供侧向支撑，避免铰接部位受侧向载荷时出现偏磨。在尺寸边界设计上，铰接孔的中心到两侧安装臂端面的距离经过匹配计算，保证活动臂在设定摆动角度范围内不会与基座周边结构发生干涉，两侧安装臂的截面尺寸根据额定传递载荷做了等强度优化，在满足结构强度要求的前提下尽可能减少不必要的材料冗余，降低整体构件重量。铰接部位的接触面预留了润滑介质存储的微小间隙，长期运行时可填充润滑脂降低转动摩擦阻力，减少接触面磨损，延长构件的使用寿命。嵌块与基座卡槽的配合公差选用基孔制间隙配合，既保证装配时的便捷性，又不会因配合间隙过大导致传动过程中出现冲击晃动。整个结构没有多余的冗余设计，

　　所有型面都服务于受力传递与运动导向的核心需求，安装时只需先将活动嵌块卡入基座卡槽，对齐铰接孔后穿入销轴并做好轴向限位，再将两侧安装臂分别与对应构件完成固定，即可投入使用，日常维护仅需定期在铰接部位补充润滑脂即可，无需复杂的拆解保养。这类结构在设计时需要重点校核铰接孔的接触应力、安装臂的抗弯强度，以及极限摆动角度下的结构干涉情况，根据实际使用场景的载荷大小调整各部分的壁厚与截面尺寸，可适配从轻载检测设备摆臂到中载工装传动机构的不同使用需求，结构可靠性高，加工工艺性好，适合采用常规铣削、钻削工艺完成批量加工。
