工业生产用多层气缸放置支撑钢架结构

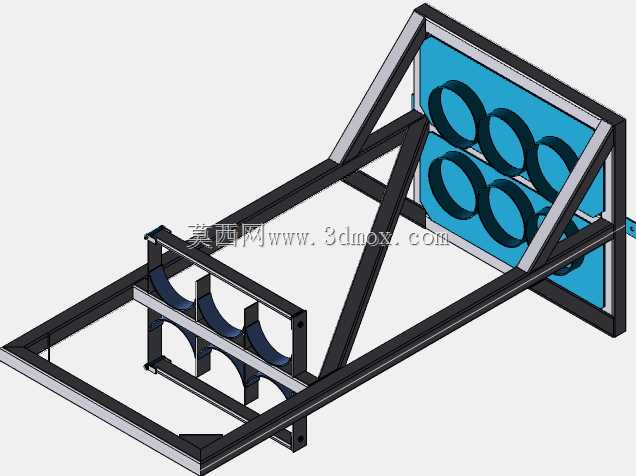

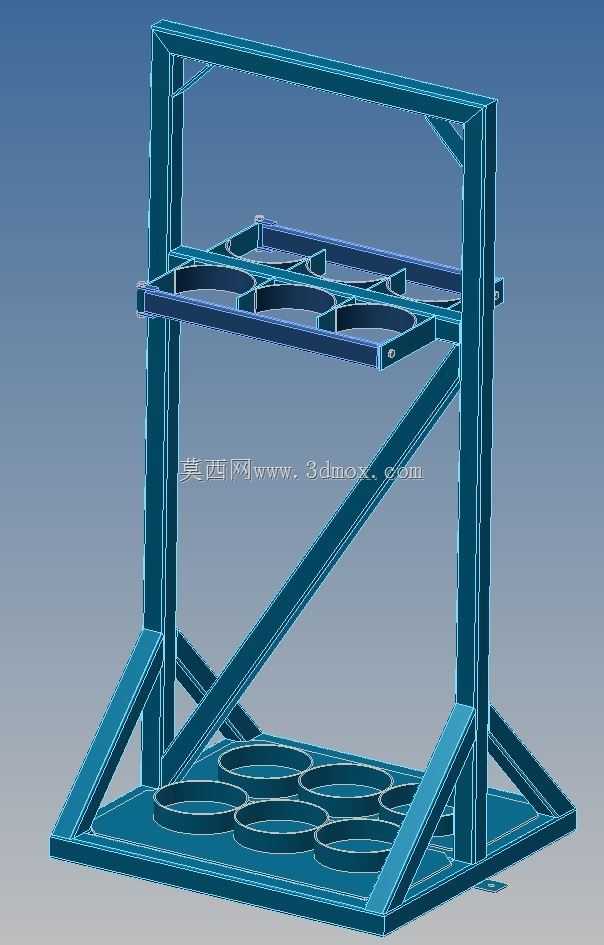

这款多层钢架结构主要面向生产车间内气缸类零部件的周转、存放与工位旁暂存场景设计，在自动化设备组装车间、气动元件检修工位、仓储物料区都能适配使用，解决了零散气缸随意堆放易磕碰活塞杆、积尘污损密封件的实际问题。结构整体采用方管焊接成型的框架式设计，底部设置带圆形限位槽的承载底板，中层加装带对应开孔的分层托板，顶部预留横向加固横梁，侧面搭配斜向支撑筋强化整体抗扭刚度，避免满载放置时框架出现侧向形变。上下两层的圆形限位槽采用同轴对位布局，槽体内径适配常规标准气缸的缸体外径，放置时气缸可垂直插入槽位，活塞杆朝上避免与硬质台面磕碰，每层可同时容纳六支标准气缸，分层托板距离底部承载面的高度经过测算，既预留了足够的手部操作空间取放气缸，也控制了整体高度避免重心过高导致架体倾覆。框架底部的支脚做了加宽外伸设计，增大与地面的接触面积，即使在车间环氧地坪、钢板地面等硬质平整地面放置，也无需额外打膨胀螺栓固定即可保持稳定，若需配合线边周转使用，也可在支脚位置加装脚轮实现短距离移位。设计过程中优先考虑了焊接工艺的可实现性，所有方管拼接位置均预留了足够的焊接操作空间，斜撑与主立柱的连接角度经过受力校核，满载状态下主立柱的弯曲应力控制在材料许用应力范围内，避免长期使用出现结构变形。框架的整体外轮廓尺寸适配常规车间物料通道的宽度，可顺利通过标准宽度的车间通道与防火门，侧边未设置外凸的尖锐结构，避免周转过程中剐蹭周边设备或人员。分层托板的开孔边缘做了钝化处理，不会划伤气缸表面的阳极氧化层或油漆涂层，底部承载槽的深度经过优化，既能对气缸底部形成有效限位，也不会因为槽深过大导致取放时卡滞。整体结构无多余的装饰性设计，所有构件均承担受力或承载功能，在满足使用强度的前提下尽可能控制整体自重，方便人工移位调整摆放位置。
