大型熔喷生产成套设备结构设计

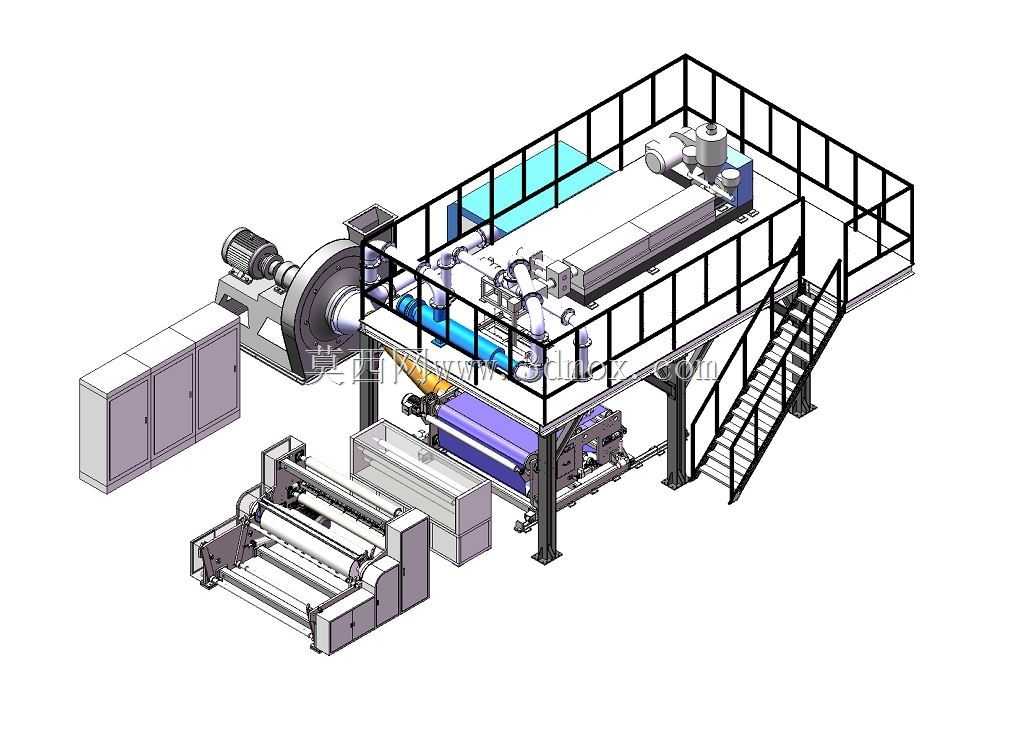

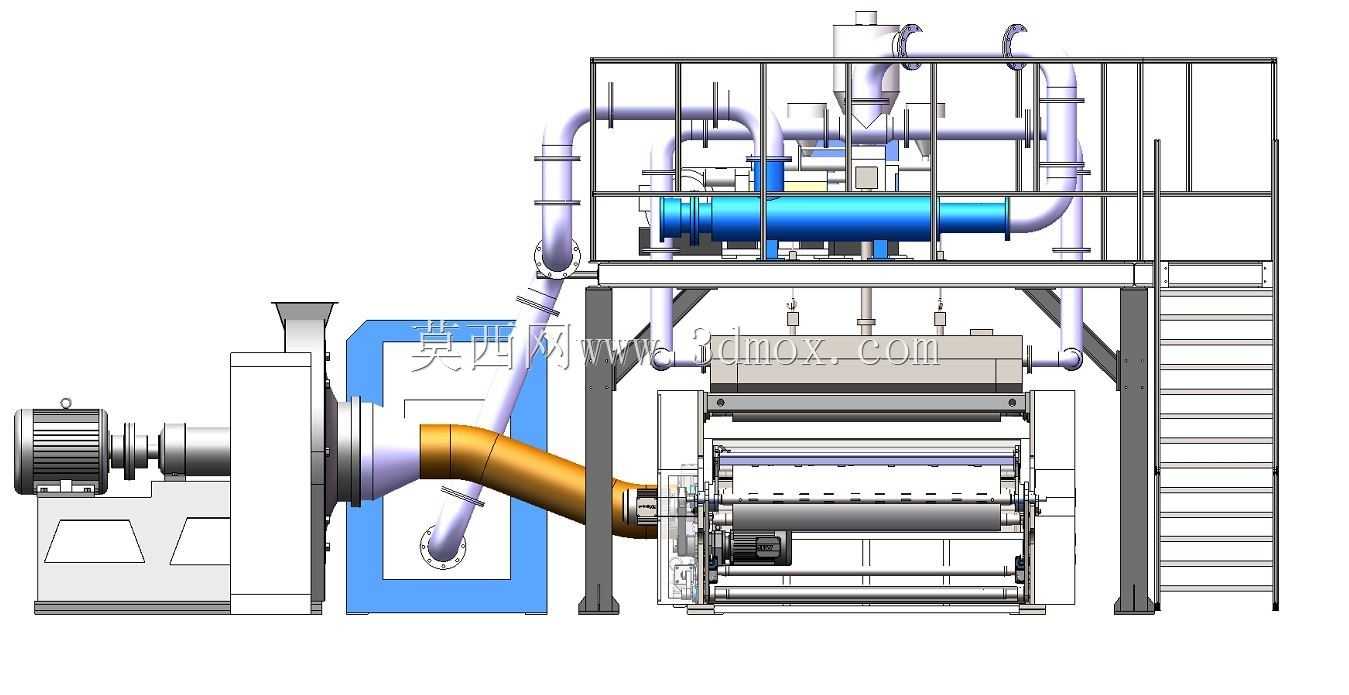

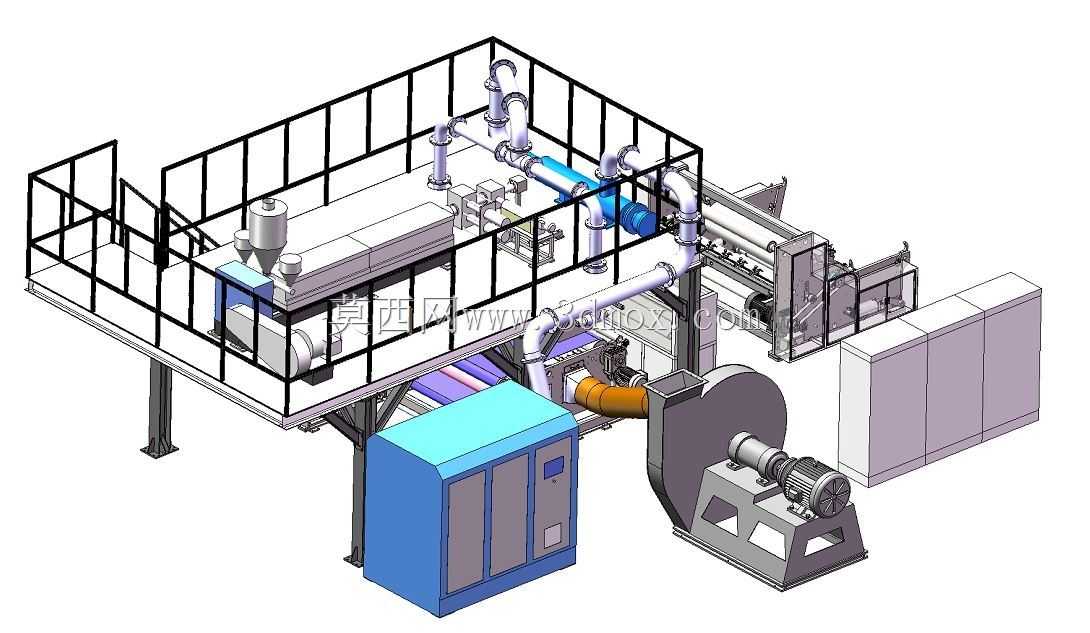

这套熔喷生产成套设备主要面向无纺布生产场景，是熔喷法非织造布生产流程中的核心作业单元，可适配PP等熔融纺丝原料的规模化生产需求，产出的熔喷非织造材料可用于过滤材料、卫生防护材料、吸油材料等多个下游领域的基材生产。从整体布局来看，设备采用分层式结构设计，上层设置带安全护栏的操作平台与走梯，将挤出、熔融、纺丝等核心高温作业模块布置在平台区域，既预留了充足的管路排布、设备检修操作空间，也通过物理分层将高温作业区与下层收卷、分切作业区做了区域分隔，降低不同工位作业的相互干扰，同时走梯的踏步高度、护栏高度均符合工业设备操作的安全间距要求，平台承重预留了常规检修与部件更换的载荷余量。设备左侧集成了原料输送与动力驱动单元，大直径的风机组件为纺丝环节提供稳定的风压风量支持，配套的电气控制柜紧邻驱动单元布置，缩短了动力线缆与控制线缆的布线长度，减少线路损耗与信号干扰。中部核心作业区集成了熔体分配、喷丝、成网等核心功能模块，各模块之间采用快装式连接结构，便于日常维护时的部件拆解与更换，模块间的安装公差经过适配设计，可保证熔体输送过程中的压力稳定，避免出现熔体压力波动导致的成网均匀度下降问题。下层区域布置了成网输送与收卷单元，输送辊组的平行度经过校准设计，可保证纤网在输送过程中不出现跑偏、褶皱问题，收卷单元的张力控制结构可适配不同厚度、不同幅宽熔喷材料的收卷需求，收卷工位预留了足够的料卷更换操作空间，可适配常规车间的物料转运作业半径。整套设备的安装边界充分考虑了标准工业厂房的层高、柱距适配性，设备外围预留了常规检修通道宽度，无需对厂房结构做特殊改造即可完成布置，各外露运动部件均设置了对应的安全防护结构，避免作业过程中的安全隐患。在设计过程中，各功能单元的排布充分考量了物料流向与作业动线，从原料投入到成品收卷的流程无折返路径，可有效减少生产过程中的物料转运距离，提升整体生产作业效率，同时管路与线路均采用沿设备框架排布的隐藏式设计，既避免了管线外露带来的积尘、磕碰损坏问题，也让设备整体外观更规整，便于日常的设备清洁与维护作业。
