宽幅熔喷无纺布生产线成套机组结构

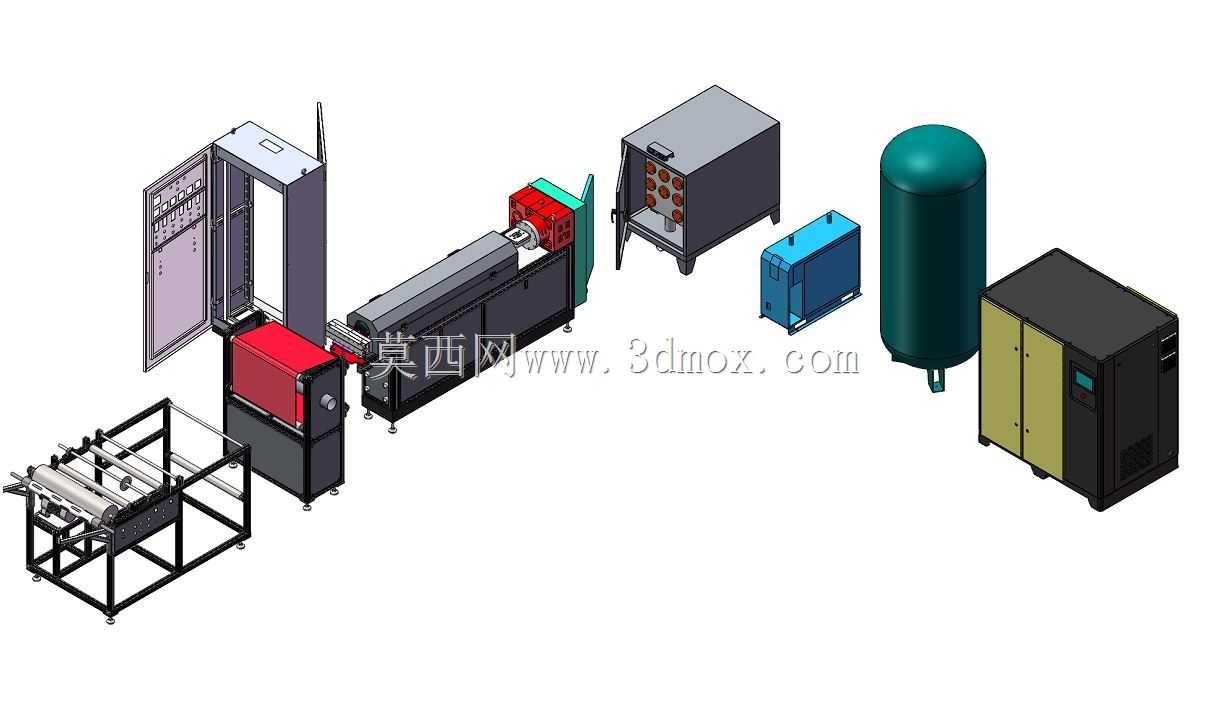

　　这套三维结构围绕400至600毫米级熔喷过滤材料生产展开，呈现的是一条从原料熔融、挤出、喷丝、接收成网到后段收卷的完整工艺线。模型中各功能单元按实际车间布置关系展开，左侧为放卷或网带接收机构，中部依次布置螺杆挤出、熔喷模头、接收与输送段，后方配套电控柜、加热或温控箱体、气源处理及储气单元，右侧配置压缩空气与冷却相关设备。整体不是单台孤立设备，而是面向口罩过滤层、空气过滤棉、吸附材料、卫生防护材料等场景的成套生产线结构。

　　在工程应用中，熔喷生产线的核心价值在于将聚合物熔体通过精密模头微孔挤出，并利用高温高速气流对细丝进行拉伸，形成超细纤维，再在接收装置上堆积成网。设备适用于聚丙烯等热塑性材料的非织造加工，产出材料纤维细、孔隙结构丰富、比表面积大，因此在颗粒拦截、液体吸附、空气过滤和卫生材料领域具有明确用途。模型将工艺主机与公用工程设备同时表达，有利于结构工程师在方案阶段校核产线长度、维护通道、管线走向和设备干涉关系。

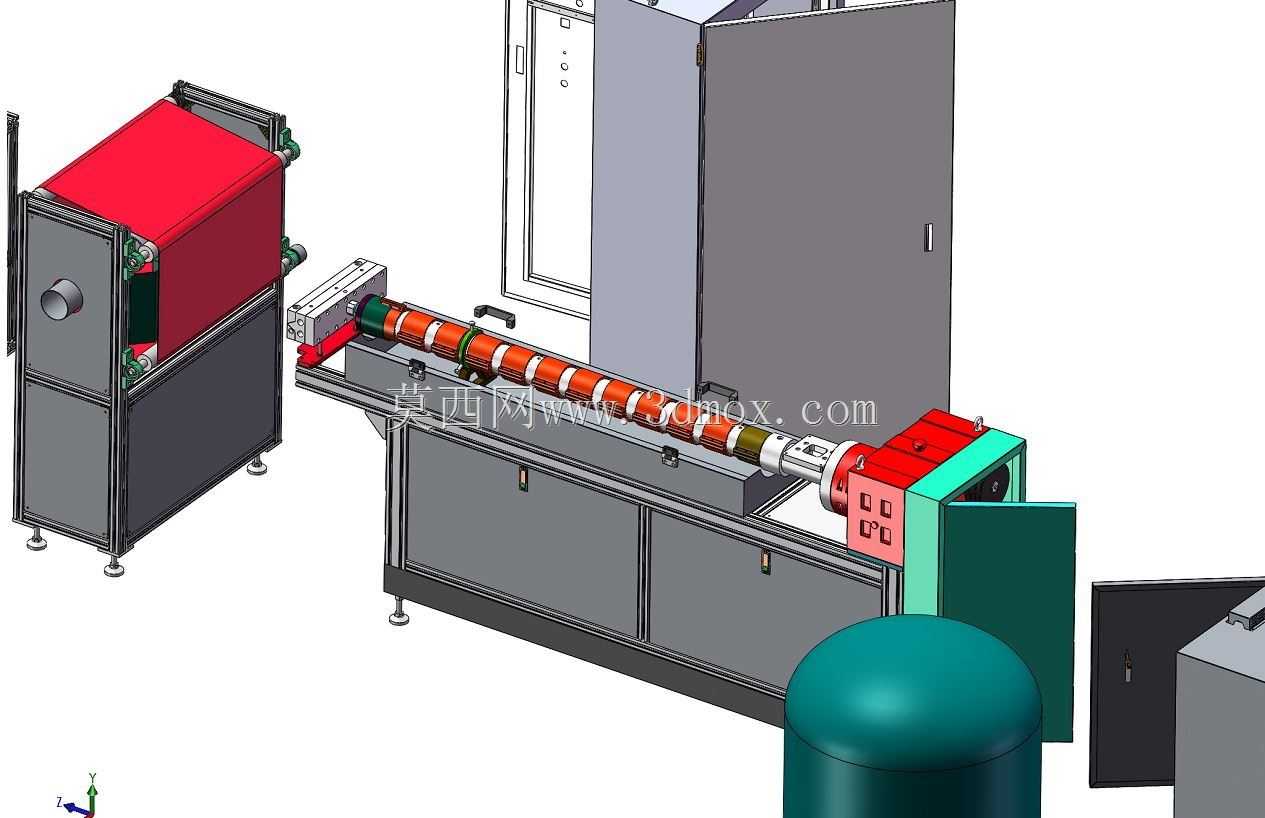

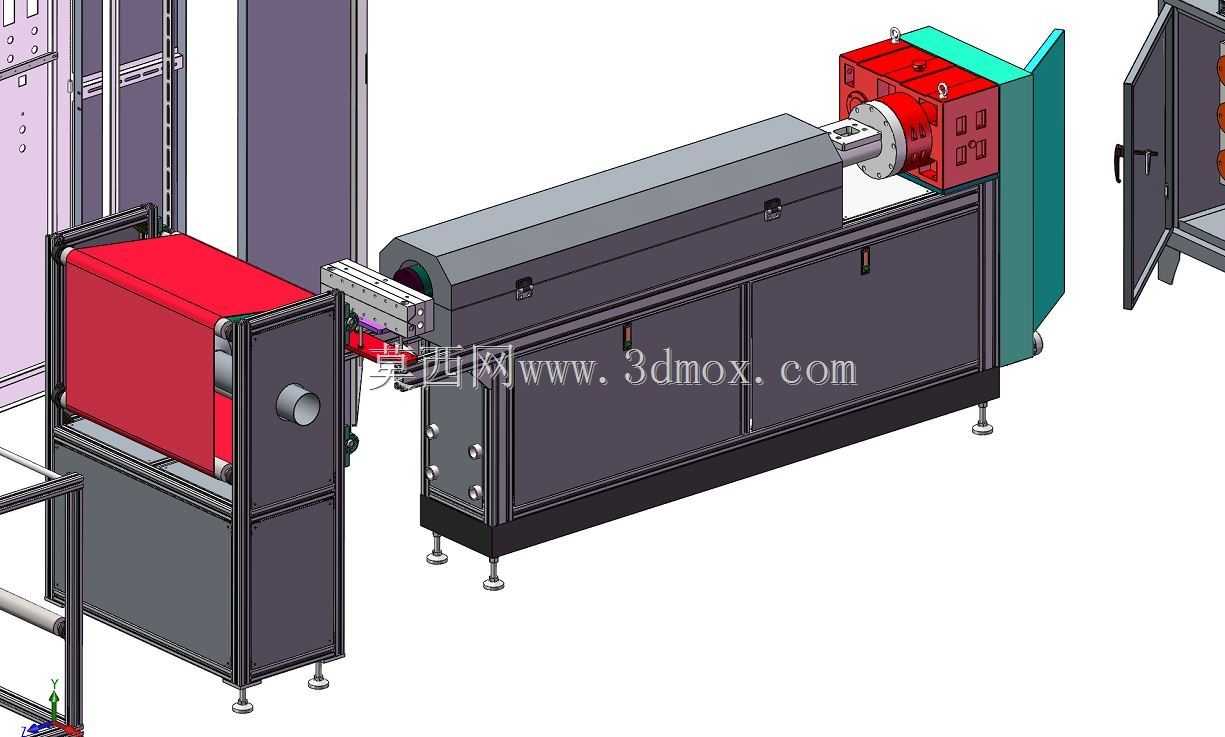

　　从布置思路看，产线采用直线贯通式流程，物料路径短，操作面集中。放卷或接收架位于前端，框架由型钢焊接或螺栓装配构成，底部设置可调支撑脚，便于现场找平。网带或接收辊道沿主机方向延伸，承担纤维成网后的承载与输送。挤出单元位于中段，包含驱动、料筒、加热区、模头及喷丝组件，外形呈长箱式结构；红色护罩区域对应高温或传动防护位置，建模时保留了检修门、观察面和外部接口，能够体现设备运行时的安全边界。

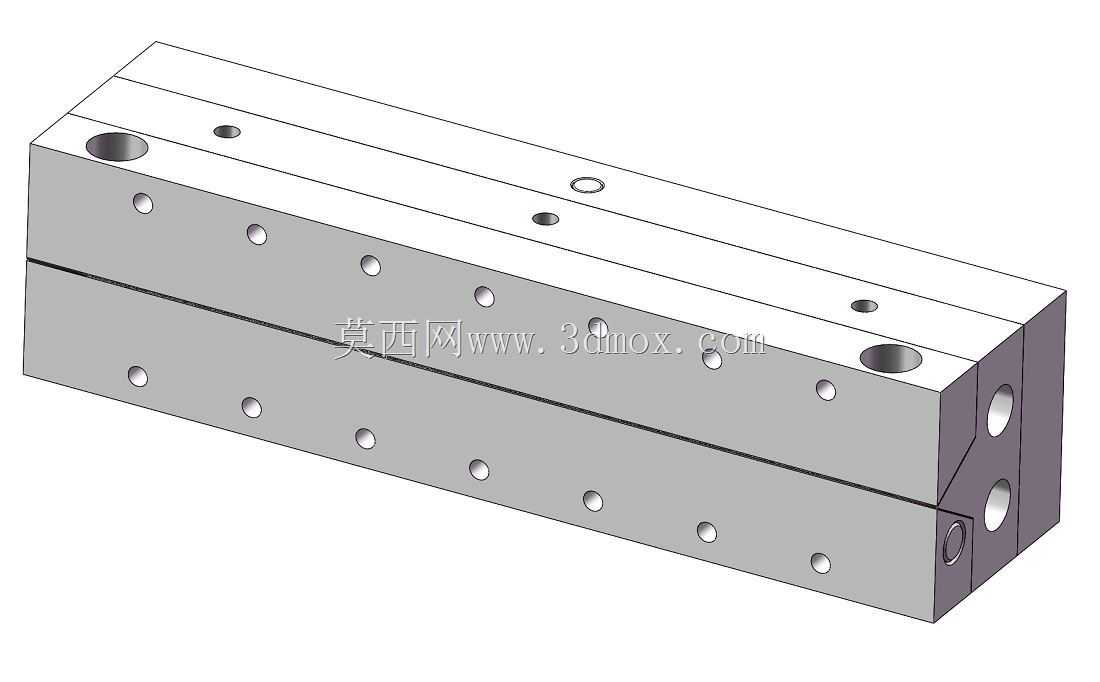

　　模头附近是全线精度要求最高的区域。喷丝组件需要与热风通道、接收距离、网带速度和气流压力协同工作，因此在三维结构中，模头、风刀、接收辊及相邻机架的相对位置必须清晰。若接收距离过小，纤维冷却和铺网空间不足；若距离过大，纤维飘移和能耗增加，成网均匀性也会下降。该模型通过分段设备表达，使设计人员能够在布局阶段检查模头维护空间、热风管路接入方向以及操作人员接近路径。

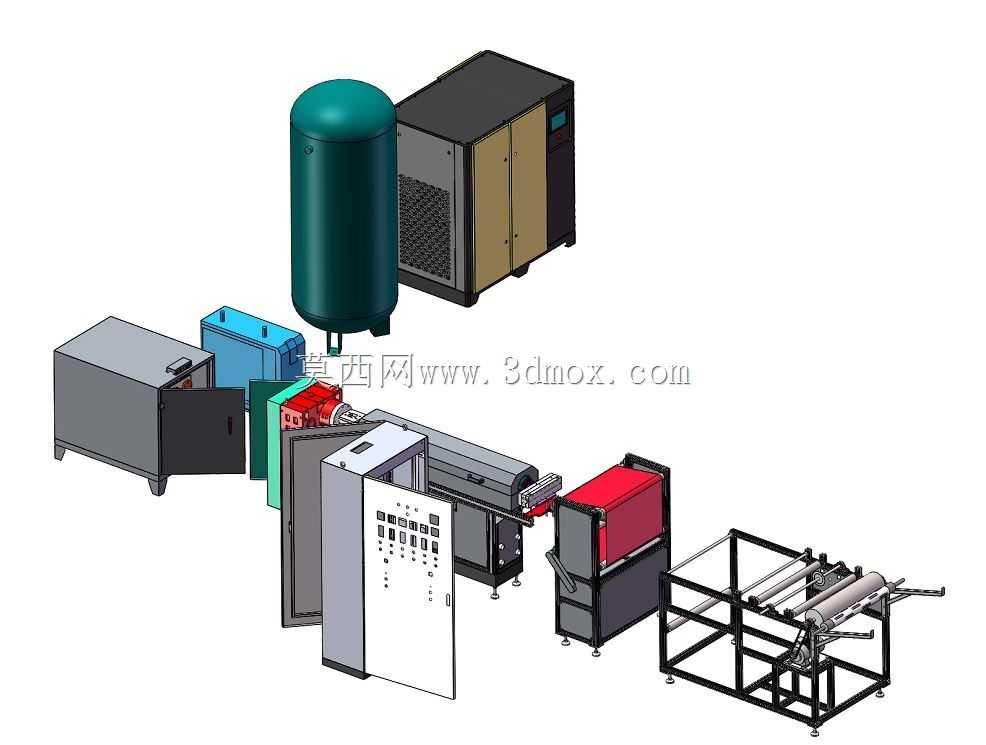

　　后段配套设备同样不可忽略。画面中的立式圆柱形罐体可作为压缩空气储气或稳压单元，用于缓冲高速气流需求，减少压力波动对喷丝拉伸的影响；旁边的蓝、黑色箱体分别对应气源处理、冷却或控制辅助设备。熔喷工艺对压缩空气的干燥度、温度和压力稳定性要求较高，气源波动会直接影响纤维直径、布面均匀性和过滤效率。将这些辅助设备纳入同一三维场景，能够帮助工程师在厂房规划时提前考虑供气管道、电缆桥架、排风散热和设备基础。

　　电气控制柜采用独立柜体形式，柜门开启状态在模型中有所体现，内部预留元器件安装空间，外部设置检修通道。柜体与主机之间应保持安全距离，既方便PLC、温控模块、变频器和接线端子维护，又要远离高温模头和振动源。对于此类连续生产线，电控柜不宜紧贴热源布置，柜内散热、线缆弯曲半径和接地位置都需要在详细设计阶段复核。模型中的柜体比例、门铰开启方向和周边空地，为车间电气布局提供了直观参考。

　　外形与安装边界方面，全线沿长度方向展开，主机高度集中在挤出和模头区域，储气罐为竖向高点，收放卷框架宽度相对较大。现场布置时，应在设备正面预留操作和穿布空间，在模头及挤出机侧预留检修、吊装和清洁空间，在柜体背面预留开门距离。设备基础需区分主机承重、罐体固定和机架调平区域；高温部位周围应避免布置电缆桥架和易燃管路，气源罐附近应考虑压力表、安全阀和排水接口的操作空间。

　　结构建模上，各单元保留了箱体、门板、脚座、护栏、辊筒、管道接口和设备外壳等关键特征，既适合用于产线方案汇报，也适合作为后续详细设计的布局参考。对于机械设计人员，重点不是单纯复制外观，而是理解熔喷工艺中挤出、气流、接收、卷取和公用工程之间的耦合关系；对于设备选型人员，该成套模型可用于核对车间长度、高度、维护半径以及辅助设备配置；对于三维建模从业者，模型也展示了复杂产线在统一坐标下进行模块化装配、干涉检查和空间规划的方法。
