KN95口罩耳带自动焊接装配设备

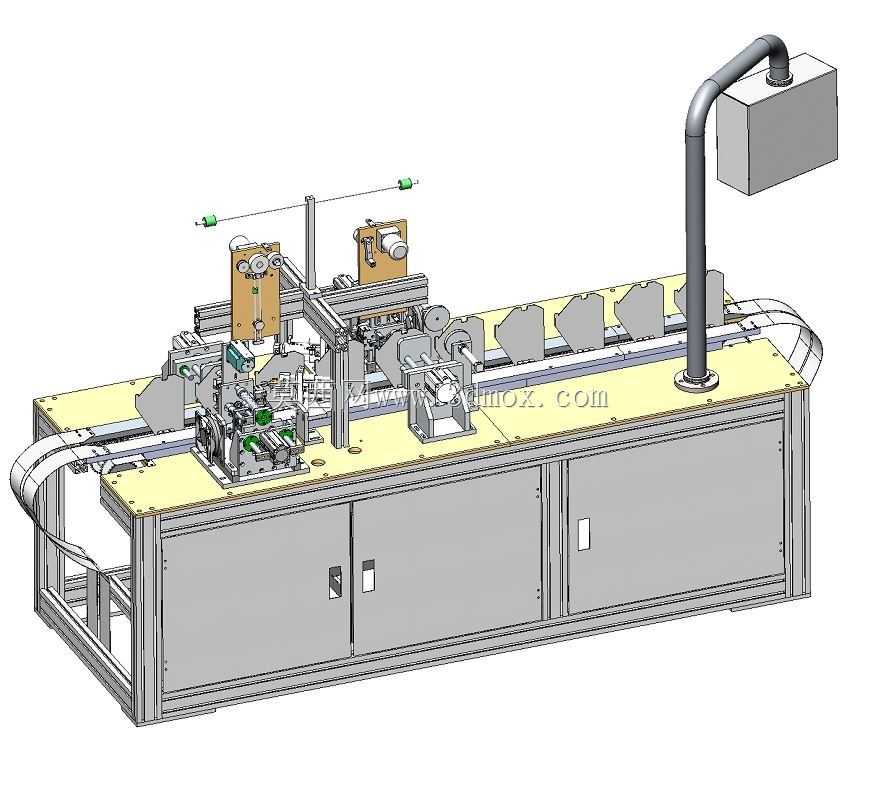

　　这套三维结构对应的是KN95折叠口罩生产后段的耳带焊接工位，主要布置在口罩本体成型、压边、裁切工序之后，用来把弹性耳绳按规定跨距送进、裁切、定位，并通过超声熔接方式固定到口罩片两侧。设备面向防护口罩连续量产场景，常见于卫生用品生产线、防疫物资车间以及非标自动化设备开发验证环节。整机采用长条形机架布局，下部为柜体式焊接框架，上部布置输送载具、耳绳放卷、牵引、夹取、翻转、焊接和出料相关机构，适合嵌入半自动或全自动口罩产线中使用。

　　从实际用途看，设备处理对象是已经完成本体压型的KN95口罩片。口罩片由前端机构或人工放置到输送载具上，随线体步进移动；耳绳材料从两侧放卷轮引出，经过导向、张紧和定长牵引后，由夹爪或摆臂机构拉取到焊点位置。焊接执行端采用超声熔接思路，将耳绳端部压合在口罩无纺布表层，通过局部高频振动生热，使纤维与绳体熔合固定。相比人工穿绳或单点手持焊接，这种多工位并行结构能够减少对位偏差，保证左右耳带位置、长度和拉脱强度的一致性。

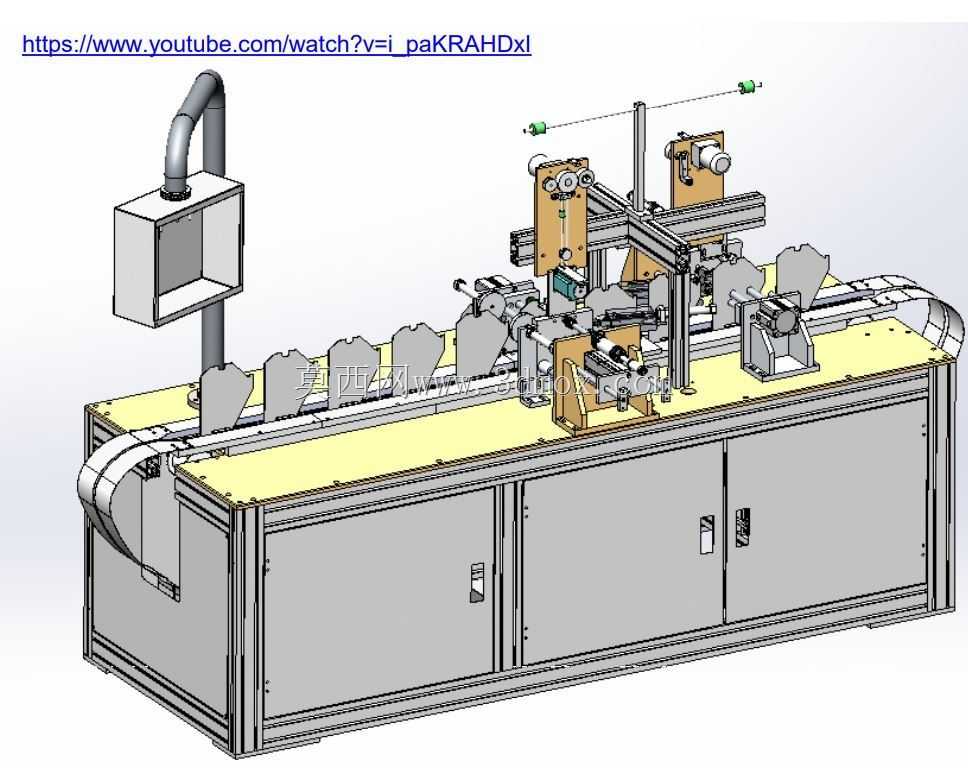

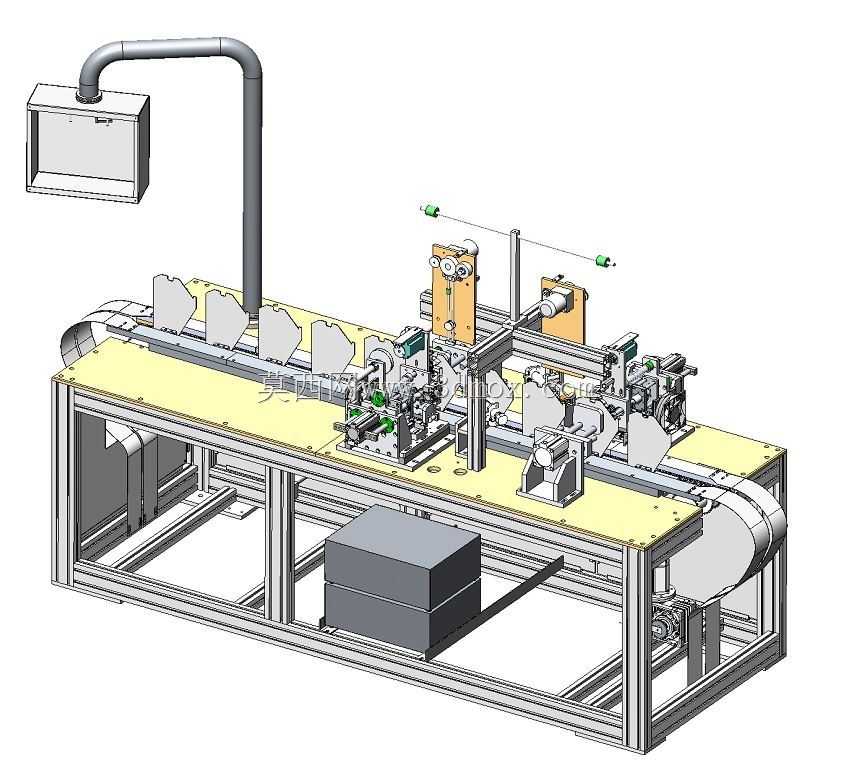

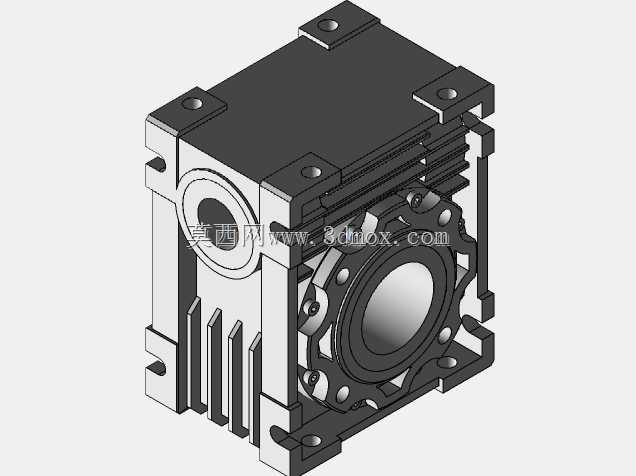

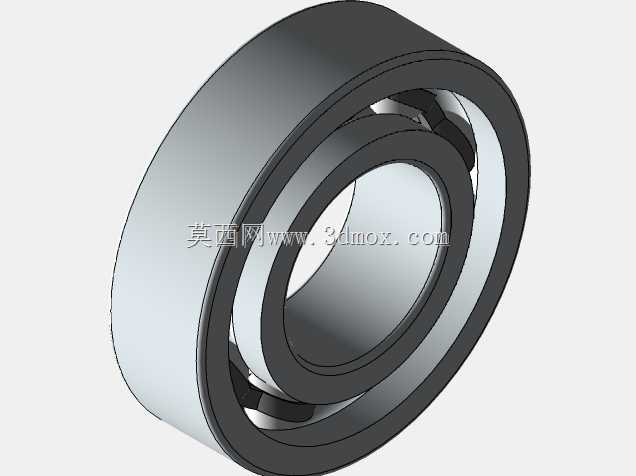

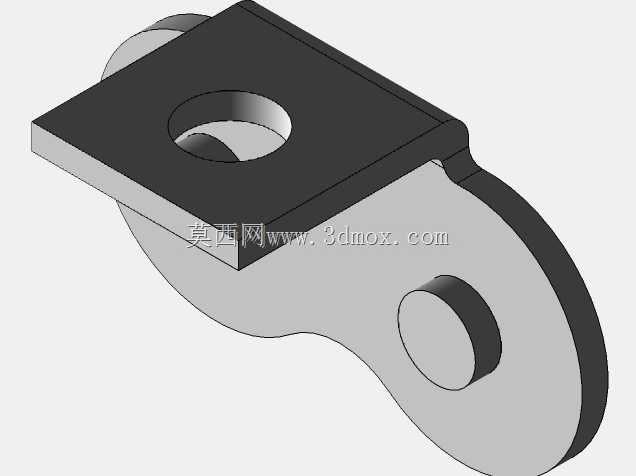

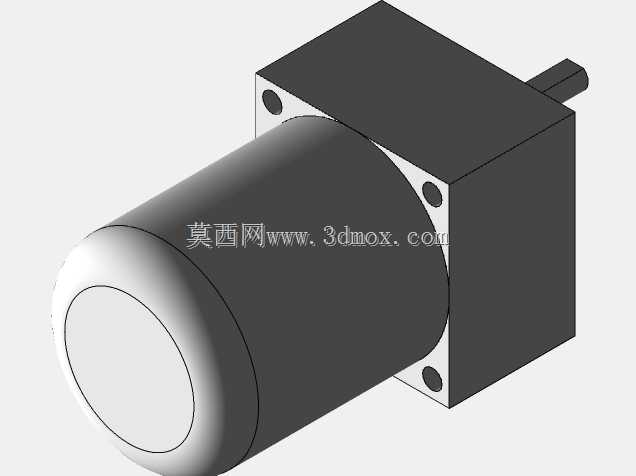

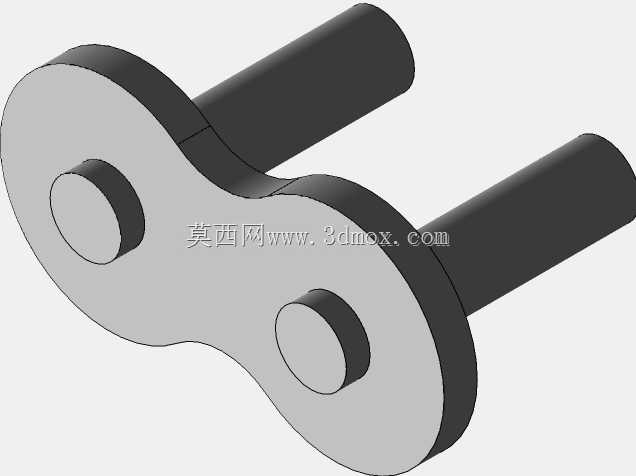

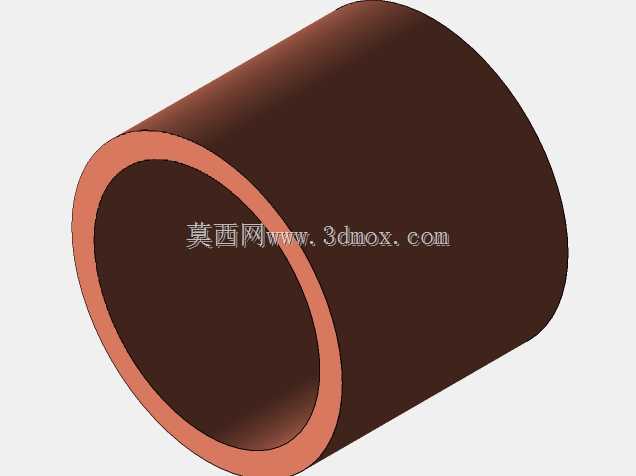

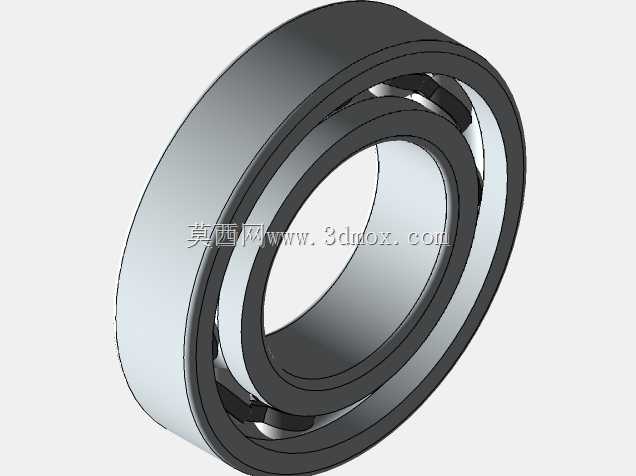

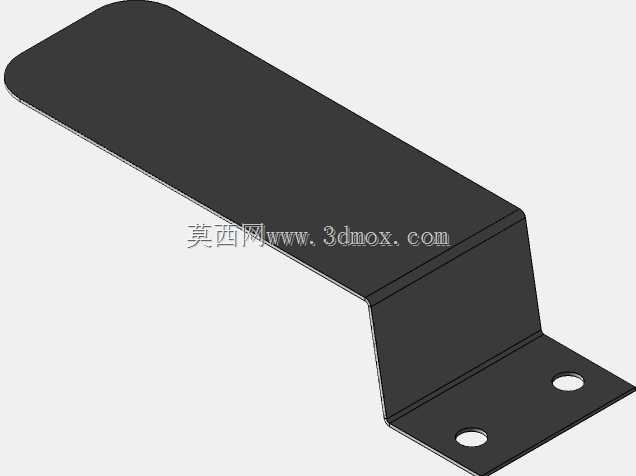

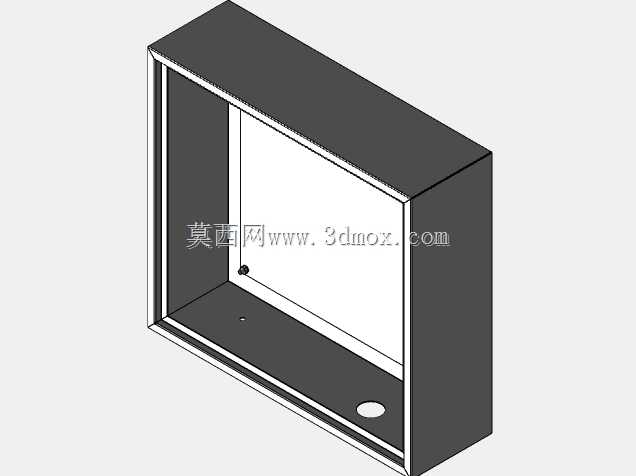

　　结构设计上，机架主体以方管焊接框架和钣金护罩为基础，台面提供安装基准，下部柜体可容纳电气控制元件、气源处理件和超声发生器等部件。台面中部是连续输送机构，载具沿导轨方向循环移动，载具上设置与口罩轮廓相适应的定位槽或仿形支撑，使折叠口罩在焊接受压时保持姿态稳定。线体两端考虑了上料和取件空间，左端可见弧形导向及输送过渡结构，右端则布置焊接、压合和辅助定位组件，整体物流方向清晰，便于与前后工序衔接。

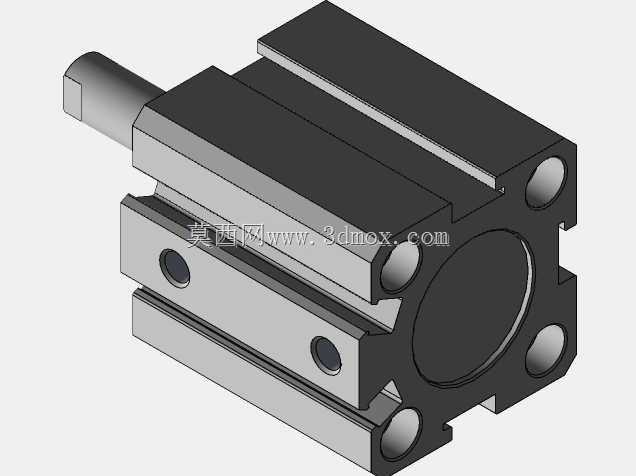

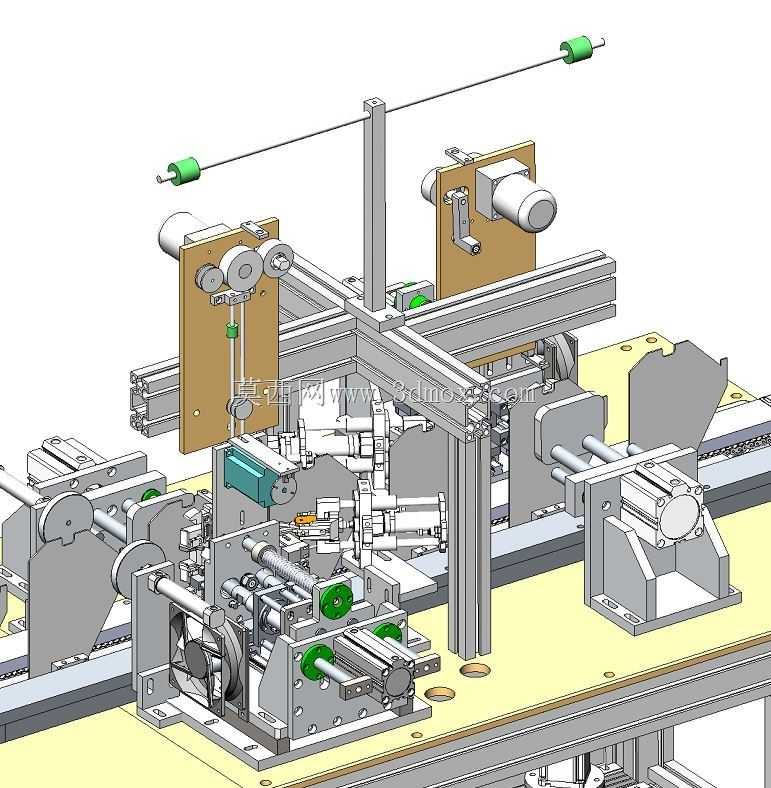

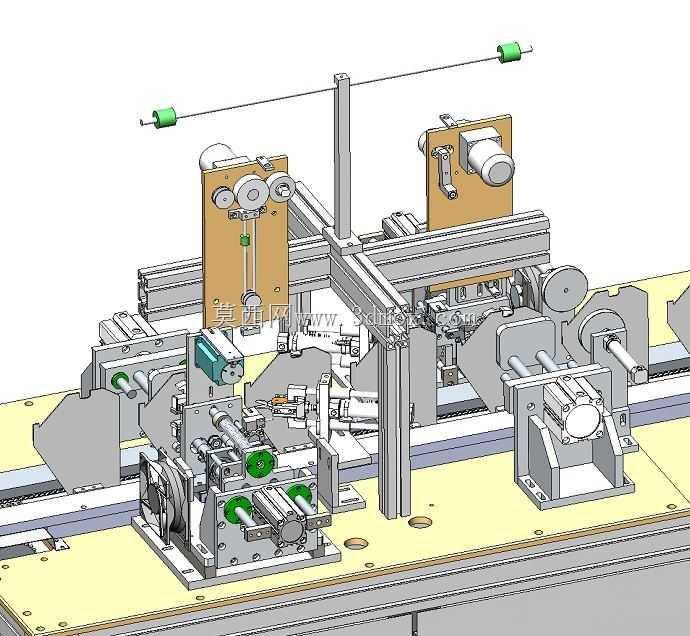

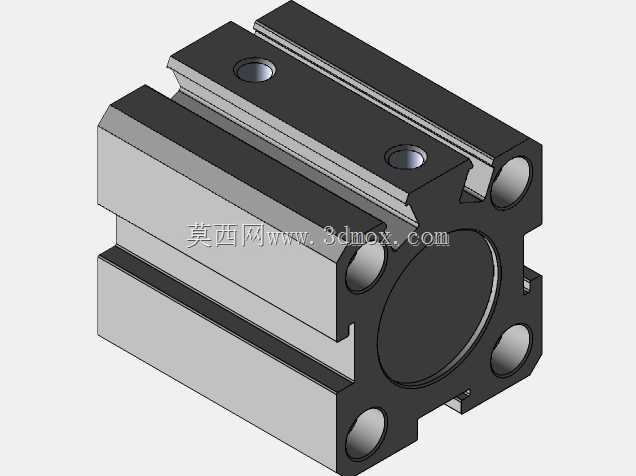

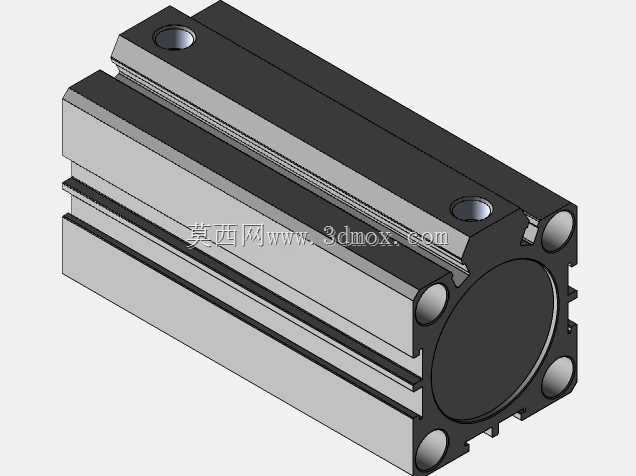

　　耳带处理机构集中在设备中后段。放卷轮位于较高位置，通过支架支撑，绳路中设置导线环、张力控制和防松导向，避免弹性耳绳在高速牵引时扭曲、打结或回弹。定长牵引与夹取机构多采用气动夹爪、直线滑台和摆臂组合，动作路径需要兼顾取绳、拉伸、压入焊点和避让输送载具。耳绳被拉成设定跨度后，两端由压头压紧在口罩侧边，焊接完成后再由切刀或拉断机构分离，形成独立耳带。对于KN95口罩，耳带通常需要外翻到使用者耳侧，因此部分机构会在熔接前或熔接后完成绳体方向转换，保证成品佩戴时不扭转。

　　焊接单元的布置强调压合垂直度和重复定位精度。超声焊头、底模和口罩支撑面需要形成稳定受力闭环，压头下行时不能让口罩片滑移，也不能因压力过大造成无纺布穿孔。设备两侧设置多组焊接执行件，可在一个节拍内完成同侧或双侧焊点加工；支架采用可调式立板和横向梁结构，方便根据口罩尺寸调整焊头间距、高度和压合行程。台面上方还可见检测与控制相关元件，用于确认物料到位、绳体存在以及载具位置，减少空焊、漏焊和带料故障。

　　从安装边界看，这类设备属于长台面专用装备，运输和车间布置时需要在前后方向预留操作与维护空间，侧面应留出耳绳卷料更换、气动件检修和护罩开门位置。机架底部建议设置可调脚杯或减震支撑，安装时先校正台面水平，再固定输送导轨与焊接支架的相对位置。上部放卷架和排烟/排风附件高度较高，厂房净高、管线走向和操作人员上料姿态都需要在布局阶段校核。若与自动上料机、成品出料线连接，还应保证输送高度、节拍信号和载具节距一致。

　　建模时需要重点表达运动机构之间的干涉关系：夹爪摆臂在取绳和放绳过程中会跨越输送面，焊头下压区域与载具、口罩定位块距离较近，维护门打开后内部气管、线槽和发生器布置也应保留拆装空间。对结构工程师而言，该模型不仅体现耳带焊接工艺，也反映了非标自动化设备在机架刚性、模组可调性、物料导向、安全防护和产线衔接方面的典型设计方法。
