全自动N95折叠口罩一体化成型生产线

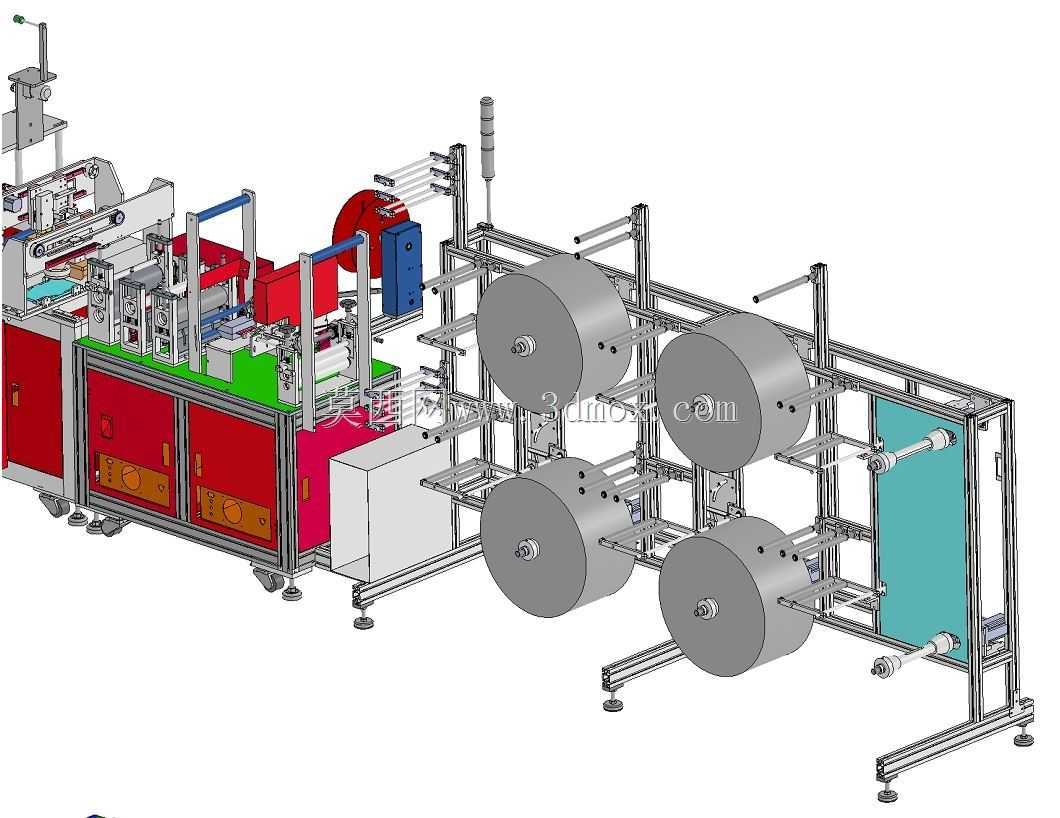

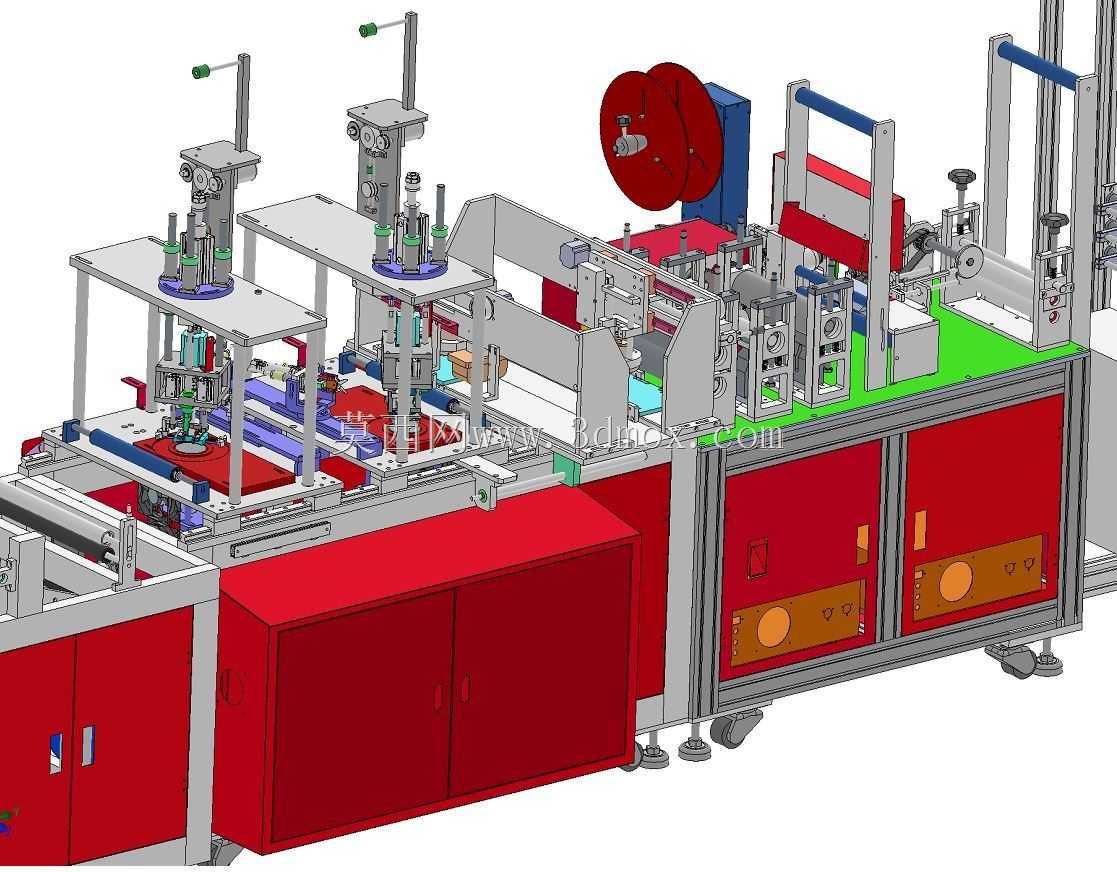

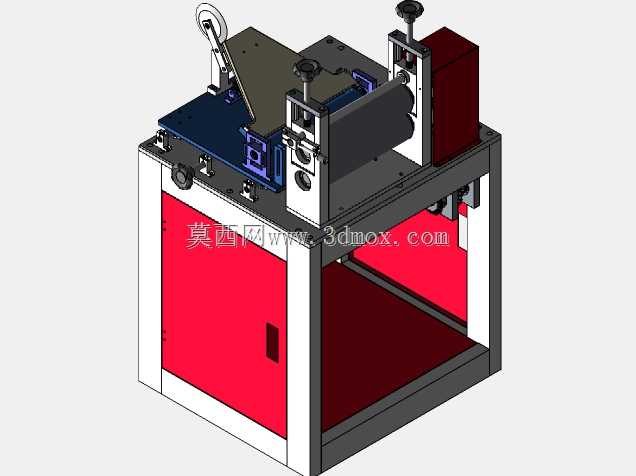

　　这套折叠防护口罩整线设备的三维结构方案，面向高等级颗粒物防护口罩的连续量产场景搭建，覆盖从多层原材料上料到成品出料的全工序流转，在口罩生产车间的布局规划、机构干涉校验、产线节拍匹配工作中可直接作为结构参考。产线最右端为多层卷材放料工位，配置六组独立料卷支撑轴与导向张紧架，可同时挂载无纺布、熔喷布、热风棉、鼻梁条等不同材质的带料，每路放料均设置张力调节摆杆与导向辊组，避免带料走偏、褶皱或拉伸变形，多层面料在牵引工位完成对齐叠合后，依次进入后续加工工位。叠合后的面料首先经过鼻梁条上料与包折机构，将预置鼻梁条精准封合在口罩对应位置，随后进入超声波焊接工位完成多层材料的边线封合，滚切机构按照折叠口罩的既定轮廓完成外形裁切，

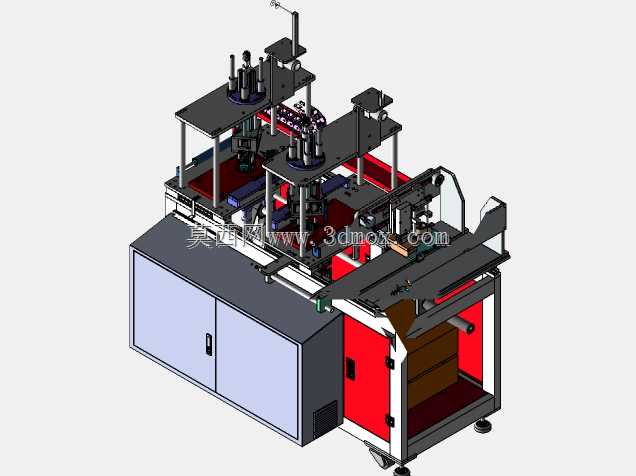

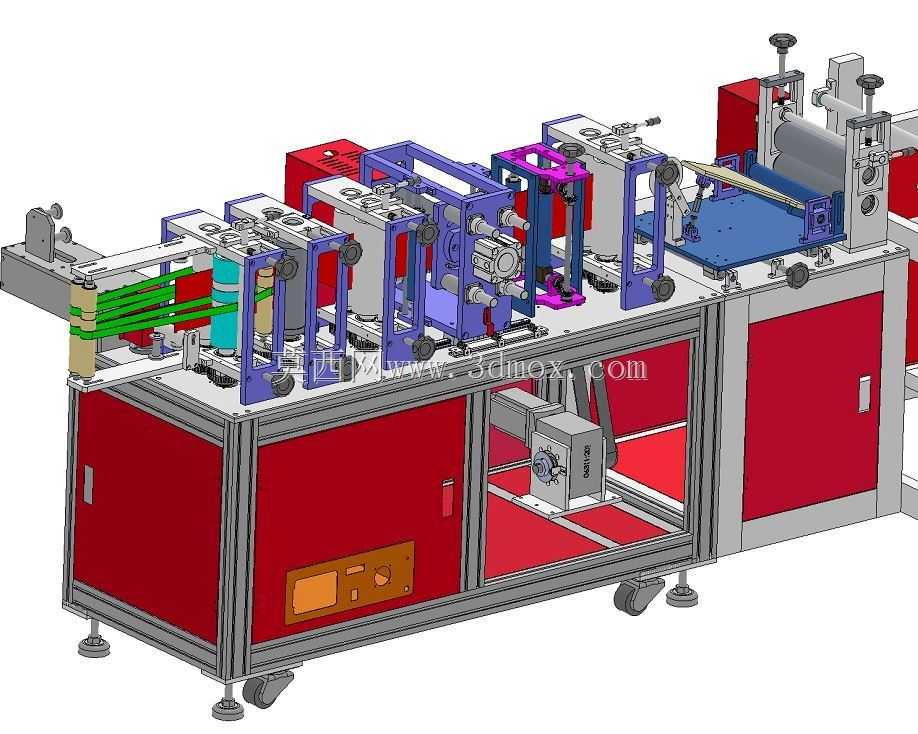

　　分离出单片口罩坯料。坯料随伺服输送线进入对折工序，通过导向折板将平面坯料压合为折叠形态，随后完成耳带的自动上料、超声波焊接与点位裁切，部分配置可追加呼吸阀冲孔与阀片焊接工位，最终成型的成品口罩通过出料输送带归集，全程无需人工中转干预。从结构设计思路来看，整线采用分段模块化机架布局，各功能工位独立搭载在方管焊接的红色防护柜体上，柜体内部容纳电气控制元件、超声波发生器与气动管路，工位之间通过同步带输送与拨料机构衔接，既可以整线联动运行，也可根据车间场地条件拆分调整工位间距，维护时可单独断开单工位的动力与气路，不影响其余段的结构校验。放料架采用独立落地式钢结构，与主机身预留操作维护间隙，料卷支撑轴配置阻尼锁紧结构，

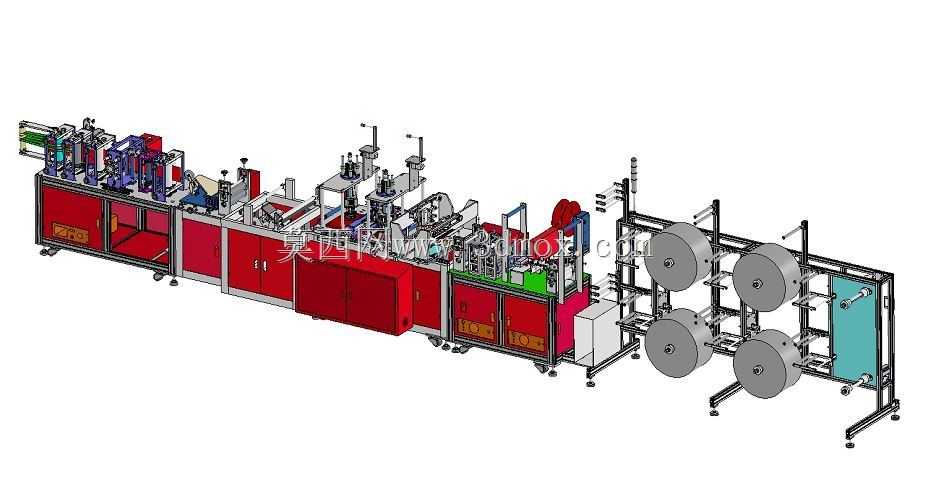

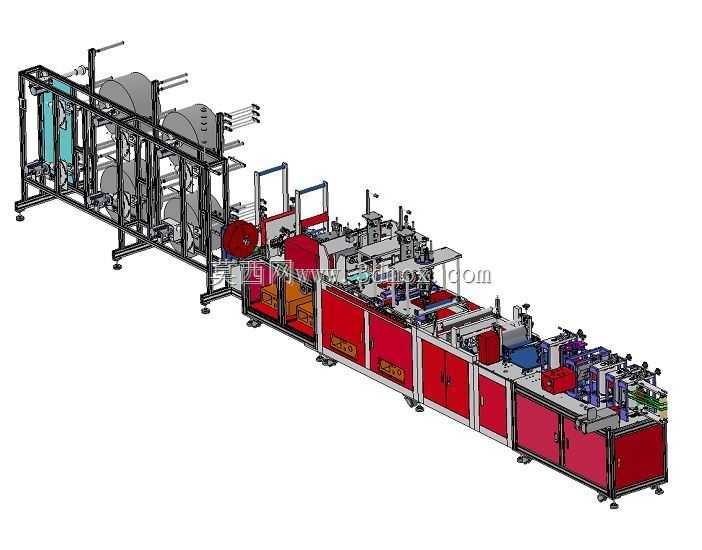

　　换卷时只需松开顶端压盖即可完成料卷更换，导向辊的高度与左右位置均可微调，适配不同幅宽的原材料带料。设备的安装边界需要结合车间走线规划确认，整线沿长度方向呈直线排布，总长度覆盖十余米的场地跨度，宽度方向包含放料架外伸量与机身操作侧空间，高度方向最高处为焊接工位的调节立柱与传感检测支架，布局时需要在机身两侧预留不小于一米的操作通道，用于换料、工位调试与日常清洁，地面需要做水平找平，机架底部配置可调脚杯与固定脚轮，调试阶段可推移调整位置，就位后锁紧脚杯抵消设备运行振动。各工位的执行机构布局充分考虑了运动干涉风险：耳带焊接工位的焊头升降行程、拨料爪的回转半径、输送带的托辊位置均在三维环境中完成运动包络校验，气动元件的管路走线沿机架内侧排布，

　　避免与运动部件发生摩擦，传感器安装支架预留长条形调节槽，可根据实际生产的口罩规格微调检测点位。这套结构方案还原了折叠口罩产线的真实机构组成，从面料牵引的张力控制到焊接工位的压力匹配，再到成品输出的节拍衔接，每一处结构都对应量产环节的实际工艺需求，结构设计人员可在此基础上根据自身产能要求调整工位数量、更换焊头轮廓、修改输送步距，也可直接参考其机架拼接方式、防护门布局与物料流转路径，完成同类型防护用品生产设备的改型设计，规避多工位联动时容易出现的走料偏移、工位衔接卡料、机构运动干涉等常见工程问题。
